Школа ИШЭ
Специальность 13.03.02 Электроэнергетика и электротехника
Отделение школы (НОЦ) ОЭЭ
ОТЧЕТ
Лабораторная работа 4.
"Исследование двигателя постоянного тока параллельного возбуждения"
по дисциплине «Электрические машины»
Студент
Группа |
ФИО |
Подпись |
Дата |
5А8Б |
Овчинникова Дарья Андреевна |
|
26.11.2020 |
Преподаватель
Должность |
ФИО |
Ученая степень, звание |
Подпись |
Дата |
Доцент |
Гирник Андрей Сергеевич |
к.т.н. |
|
|
Цель работы
Изучить конструкцию и принцип действия двигателя параллельного возбуждения. Приобрести практические навыки экспериментального исследования характеристик двигателя |
Программа работы
1. Ознакомиться с лабораторной установкой. 2. Получить характеристики: рабочие, механические, скоростные. 3. Проанализировать полученные характеристики и сделать основные выводы. |
Электрическая машина — |
электромеханический преобразователь физической энергии, основанный на явлениях электромагнитной индукции и силы Ампера, действующей на про-водник с током, движущийся в магнитном поле. |
Электрический двигатель постоянного тока — |
электрическая машина постоянного тока, преобразующая электрическую энергию постоянного тока в механическую энергию. Двигатели постоянного тока имеют обмотку якоря и одну или несколько обмоток возбуждения. В зависимости от способа соединения этих обмоток между собой различают двигатели:
|
Двигатель параллельного возбуждения — |
В двигателях с параллельным возбуждением обмотка возбуждения подключена параллельно цепи якоря и питается от того же источника энергии (сети), что и обмотка якоря. Двигатели с параллельным возбуждением применяются в вспомогательных агрегатах на электровозах, тепловозах и моторных вагонах, в промышленных электроприводах. |
Пусковой реостат включается |
последовательно с обмоткой якоря электродвигателя |
и служит для |
регулирования скорости вращения ротора |
Последовательность проведения процедуры пуска: |
Пуск двигателя производят без нагрузки с помощью пускового реостата R2. Для этого переключателем Q2 размыкают цепь нагрузки генератора. Сопротивление резистора R1 устанавливают минимальным, а сопротивления пускового реостата R2 и резисторов R3, R4 - максимальным. Затем пускают двигатель М. Плавно уменьшают сопротивление пускового реостата R2 до нуля. |
Рабочие характеристики двигателя параллельного возбуждения — |
|
Рабочие характеристики получают, соблюдая следующие условия: |
Для получения рабочих характеристик у двигателя, работающего на холостом ходу, записать показания приборов в табл. 1. Это первые точки рабочих характеристик. Устанавливают переключатель Q2 в положение «Нагрузка» при максимальном значении R2 и записывают показания приборов при минимальной нагрузке двигателя. Регулируют сопротивления резисторов R3 и R4, таким образом, чтобы получить еще 4÷5 точек рабочих характеристик. |
В качестве нагрузки на валу двигателя используется |
Нагрузкой двигателя служит генератор постоянного тока параллельного возбуждения |
Регулирование нагрузки на валу двигателя осуществляется следующим образом: |
|
Механическая характеристика двигателя параллельного возбуждения — |
|
Естественную механическую характеристику получают, соблюдая следующие условия: |
Естественную механическую характеристику, (RД=0) получают по табл. 1. |
Искусственные механические характеристики получают из опыта, соблюдая следующие условия: |
Искусственные механические характеристики получают при включении в цепь якоря разных по величине добавочных сопротивлений RД. В качестве добавочного сопротивления допускается использование ступеней пускового резистора R2. Последовательность проведения опыта такая же, как при получении рабочих характеристик. Результаты опытов заносят в табл. 2. Естественную и искусственные характеристики строят в одних осях. |
Скоростная характеристика двигателя постоянного тока — |
|
Уравнение скоростной характеристики: |
|
Естественную скоростную характеристику получают из опыта, соблюдая следующие условия: |
Для получения скоростных характеристик при токе возбуждения отличным от номинального ( вд вн I I ) устанавливают нужное значение тока возбуждения двигателя регулированием сопротивления резистора R1. Это первая точка характеристики. Устанавливают переключатель Q2 в положение «Нагрузка» при максимальном сопротивлении резистора R3. Двигательработает при минимальной нагрузке. Устанавливают 4÷5 значений тока якоря двигателя и частоты вращения уменьшением сопротивлений резисторов R3 и R4. Для других значений тока возбуждения двигателя опыты повторяют |
Искусственные скоростные характеристики получают, соблюдая следующие условия: |
Для получения скоростных характеристик при токе возбуждения отличным от номинального ( вд вн I I ) устанавливают нужное значение тока возбуждения двигателя регулированием сопротивления резистора R1. Это первая точка характеристики. Устанавливают переключатель Q2 в положение «Нагрузка» при максимальном сопротивлении резистора R3. Двигатель работает при минимальной нагрузке. Устанавливают 4÷5 значений тока якоря двигателя и частоты вращения уменьшением сопротивлений резисторов R3 и R4. Для других значений тока возбуждения двигателя опыты повторяют. По результатам табл. 3. строят скоростные характеристики при различных токах возбуждения в одних осях координат. |
Регулировочная
характеристика
|
Зависимость частоты вращения вала от величины тока возбуждения |
Регулировочная
характеристика
|
Зависимость тока возбуждения от тока якоря |
1. Объект исследования: двигатель постоянного тока параллельного возбуждения 2ПН100L. Номинальная мощность 1,0 кВт; номинальное напряжение 220 В; номинальный ток обмотки якоря 4,2 А; номинальная частота вращения якоря 1500 об/мин.
2. Вольтметры (2 шт.). Класс точности 1,0; диапазон измерений 0–250 В.
3. Амперметры (3 шт.). Класс точности 1,0; диапазоны измерений 0–8 А, 0–5 А, 0–2 А.
4. Пусковой реостат.
5. Резисторы.
6. Нагрузочный генератор.
7. Тахогенератор

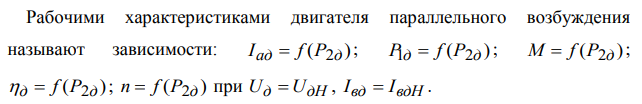

Рабочими
характеристиками двигателя параллельного
возбуждения называют зависимости:
;
;
;
;
при
,
.

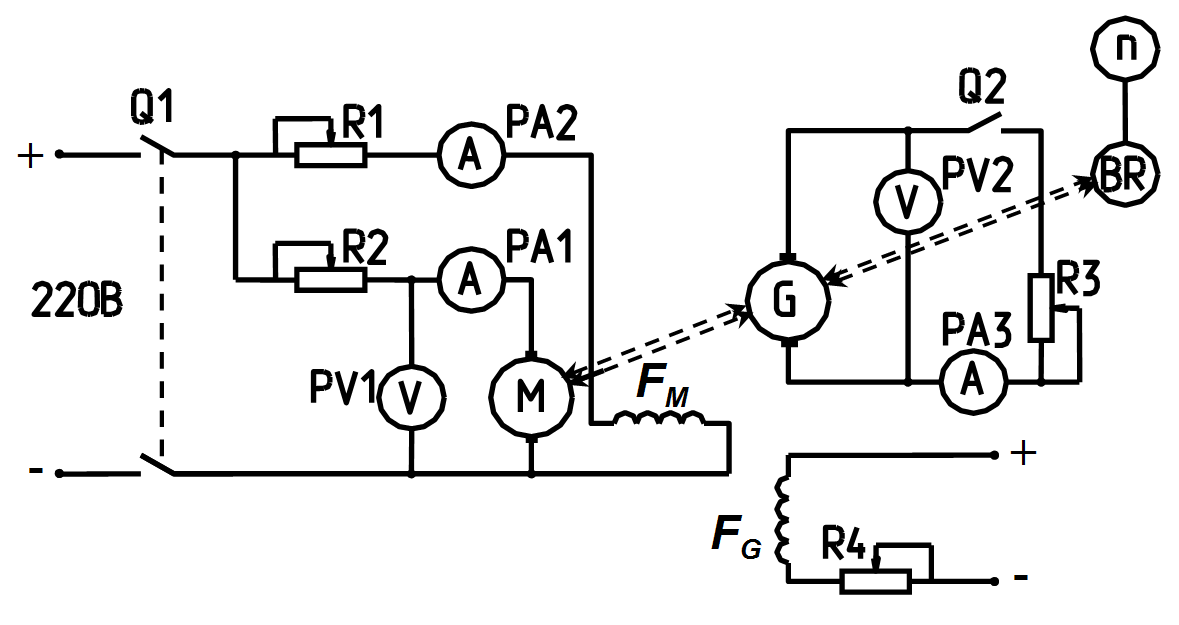

Рис. 1. Электрическая схема для исследования двигателя постоянного тока параллельного возбуждения
Таблица 1. Рабочие характеристики двигателя
№ опыта |
Опыт |
Расчет |
|||||||||||
Двигатель |
Генератор |
Генератор |
Двигатель |
||||||||||
Iад, А |
n, об/мин |
Uг, В |
Iаг, А |
P2г, Вт |
ηг, о.е. |
P1д, Вт |
P2д, Вт |
ηд, о.е. |
M2, Н·м |
M, Н·м |
|||
1 |
1,4 |
1700 |
210 |
0 |
0 |
0 |
365,2 |
0 |
0 |
0 |
1,94 |
||
2 |
1,8 |
1600 |
206 |
0,2 |
41,2 |
0,25 |
453,2 |
164,8 |
0,28 |
0,98 |
2,92 |
||
3 |
2,4 |
1580 |
200 |
1,25 |
250 |
0,82 |
585,2 |
304,9 |
0,49 |
1,84 |
3,78 |
||
4 |
2,6 |
1540 |
195 |
1,4 |
273 |
0,83 |
629,2 |
328,9 |
0,49 |
2,04 |
3,98 |
||
5 |
2,8 |
1520 |
185 |
1,6 |
296 |
0,85 |
673,2 |
348,3 |
0,47 |
2,19 |
4,13 |
||
6 |
3,1 |
1500 |
175 |
2,3 |
402,5 |
0,86 |
739,2 |
468,1 |
0,66 |
2,98 |
4,92 |
||
Примечание |
|||||||||||||
Uдн = |
220 |
, В, |
|||||||||||
M0 = |
1,94 |
, Н·м, |
|||||||||||
Iвд = |
0,26 |
, A, |
|||||||||||
RД = 0. |
|||||||||||||
Механическая характеристика двигателя параллельного возбуждения — |
||
|
|
, Вт. |
Полезная мощность двигателя |
||
|
|
, Вт. |
где
|
||
Потребляемая мощность двигателя |
||
|
|
,Вт. |
КПД двигателя |
||
|
|
, о.е. |
Полезный момент на валу двигателя |
||
|
|
, Н·м. |
