Электромагнитный момент холостого хода
	, Н·м.
где — мощность, потребляемая двигателем на холостом ходу, — частота вращения двигателя на холостом ходу.

Электромагнитный момент двигателя
	1,94+0,93=2,87	, Н·м.

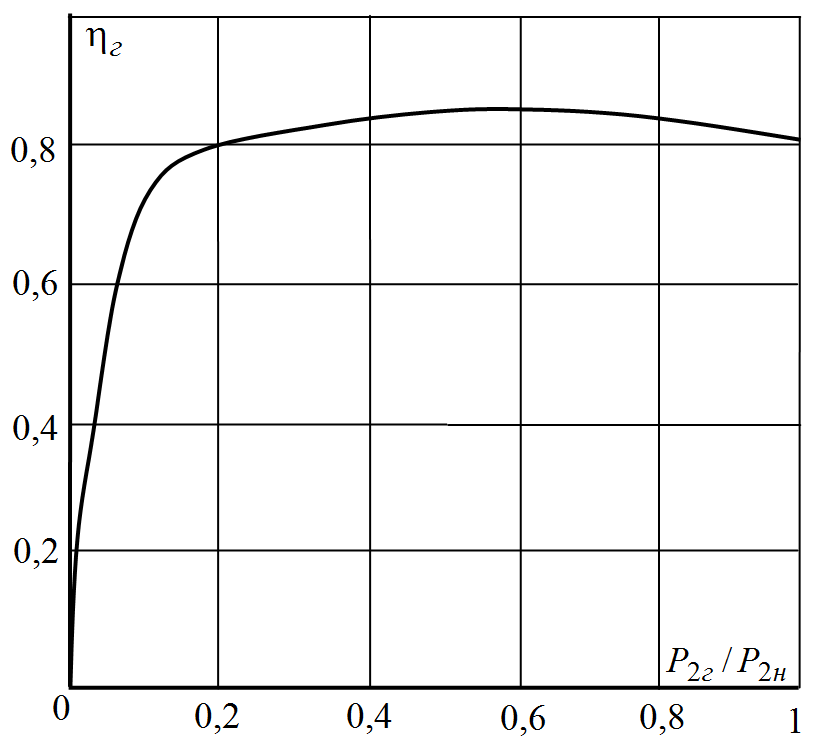

Рис. 2. КПД нагрузочного генератора

2. Исследование механических характеристик

Механической характеристикой двигателя параллельного возбуждения называют зависимость , при , ,

Двигатель параллельного возбуждения имеет естественную и искусственные механические характеристики. Естественную механическую характеристику, ( ) получают по табл. 1.

Искусственные механические характеристики получают при включении в цепь якоря разных по величине добавочных сопротивлений R_Д. Результаты опытов заносят в табл. 2. Естественная и искусственные характеристики построены в одних осях координат.

Таблица 2. Искусственные механические характеристики двигателя

№ опыта	Опыт					Расчет
	Двигатель		Генератор				Генератор			Двигатель
	I_ад, А	n, об/мин	U_г, В	I_аг, А		P₂_г, Вт		η_г, о.е.	P₁_д, Вт			P₂_д, Вт	η_д, о.е.	M₂, Н·м
1	1,0	1400	170	0		0		0	277,2			0	0	0
2	1,6	1300	140	0,9		126		0,74	409,2			165,8	0,41	1,22
3	2,1	1200	125	1,5		187,5		0,78	519,2			240,4	0,46	1,91
4	2,4	1100	105	2,1		220,5		0,81	585,2			272,2	0,47	2,36
5	2,7	1050	100	2,5		250		0,83	651,2			301,2	0,46	2,74
6	2,8	1000	97,5	2,6		253,5		0,84	673,2			301,8	0,45	2,88
Примечание
U_дн =					220						, В
M₀ =					1,89						, Н·м
I_вд =					0,26						, А
.

№ опыта	Опыт					Расчет
	Двигатель		Генератор				Генератор			Двигатель
	I_ад, А	n, об/мин	U_г, В	I_аг, А		P₂_г, Вт		η_г, о.е.	P₁_д, Вт			P₂_д, Вт	η_д, о.е.	M₂, Н·м
1	0,8	1300	150	0		0		0	233,2			0	0	0
2	1,4	1150	120	0,8		96		0,7	365,2			137,2	0,38	1,14
3	1,6	1100	115	1,0		115		0,72	409,2			159,7	0,39	1,39
4	2,0	1000	100	1,6		160		0,76	497,2			210,5	0,42	2,01
5	2,2	950	90	1,9		171		0,77	541,2			222,1	0,41	2,23
6	2,4	900	85	2,3		195,5		0,79	585,2			247,5	0,42	2,63
Примечание
U_дн =					220						, В
M₀ =					1,71						, Н·м
I_вд =					0,26						, А
.

3. Исследование скоростных характеристик

Скоростной характеристикой двигателя постоянного тока называется зависимость , при , , . Опыты проведены для трех значений тока возбуждения: , , .

Скоростную характеристику при получают по табл. 1.

Для получения скоростных характеристик при токе возбуждения, отличающемся от номинального ( ), устанавливают нужное значение тока возбуждения двигателя регулированием сопротивления резистора R1.

По результатам табл. 3 построены скоростные характеристики при различных токах возбуждения в одних осях координат.

Таблица 3. Скоростные характеристики двигателя

№ опыта	I_ад, А		n, об/мин
1	1,1		1650
2	3,2		1610
3	3,8		1600
4	4,0		1590
5	4,2		1500
6	4,6		1490
Примечание
		220	, В
		0,26	, А

№ опыта	I_ад, А		n, об/мин
1	1,2		1700
2	2,8		1650
3	3,6		1600
4	4,0		1550
5	4,4		1500
6	4,7		1490
Примечание
		220	, В
		0,208	, А

№ опыта	I_ад, А		n, об/мин
1	1,0		1450
2	1,4		1350
3	2,0		1300
4	2,4		1290
5	2,8		1250
6	3,6		1200
Примечание
		220	, В
		0,312	, А

4. Исследование регулировочных характеристик

Двигатель параллельного возбуждения имеет регулировочные характеристики двух видов: при , ; при , .

4.1. Исследование регулировочной характеристики

Регулировочную характеристику получают в режиме холостого хода ( ).

Таблица 4. Регулировочная характеристика двигателя

№ опыта	I_вд, А		n, об/мин
1	0,2		1900
2	0,24		1710
3	0,26		1700
4	0,28		1600
5	0,30		1510
6	0,32		1500
Примечание
		220	, В
