Тема 4. ОБОРУДОВАНИЕ ДЛЯ БУРЕНИЯ НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН
Для выполнения операций технологии вращательного бурения требуются различные по функциональным назначениям машины, механизмы и оборудование. Набор необходимых для бурения скважин машин, механизмов и оборудования, имеющих взаимосвязанные эксплуатационные функции и технические параметры, называется буровым комплексом. Центральным звеном бурового комплекса является буровая установка.
Буровая установка – это комплекс буровых машин, механизмов и оборудования, смонтированный на точке бурения и обеспечивающий с помощью бурового инструмента самостоятельное выполнение технологических операций по строительству скважин.
Современные буровые установки включают следующие составные части:
буровое оборудование (талевый механизм, насосы, буровая лебедка, вертлюг, ротор, силовой привод и т.д.);
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
буровые сооружения (вышка, основания, сборно-расборные каркасно-панельные укрытия приемные мостки и стеллажи);
оборудование для механизации трудоемких работ (регулятор подачи долота, механизмы для автоматизации спуско-подъемных операций, пневматический клиновой захват для труб, автоматический буровой ключ, вспомогательная лебедка, пневмораскрепитель, краны для ремонтных работ, пульт контроля процессов бурения, посты управления);
оборудование для приготовления, очистки и регенерации бурового раствора (блок приготовления, вибросита, песко- и илоотделители, подпорные насосы, емкости для химических реагентов, воды и бурового раствора);
манифольд (нагнетательная линия в блочном исполнении, дроссельно-запорные устройства, буровой рукав);
устройства для обогрева блоков буровой установки (тепло генераторы, отопительные радиаторы и коммуникации для развода теплоносителя).

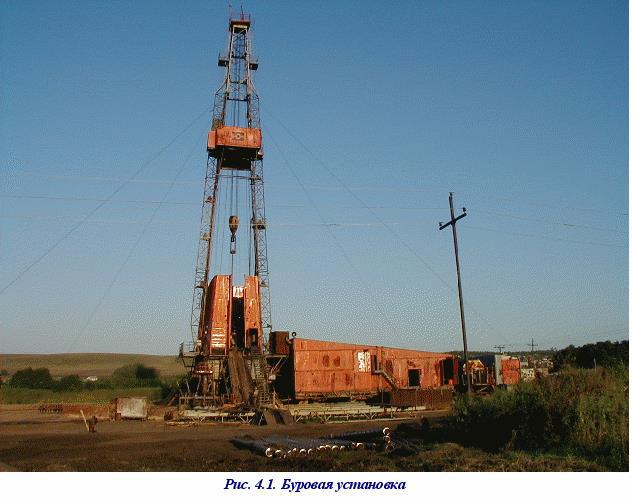

Состав и компоновка буровой установки показаны на рис. 4.1.
^ 4.1. КУСТОВЫЕ ОСНОВАНИЯ
Строительство буровой установки, монтаж ее на точке бурения скважины задача не простая. Западная Сибирь покрыта многочисленными болотами и реками. Летом болота практически непроходимы для наземного транспорта, а в зимнее время промораживаются не более чем на 20 – 30 см из-за высоких теплоизолирующих свойств торфяного слоя. Весной высокие речные паводковые воды подтопляют нефтяные площади. Быстрая изменчивость погоды, неравномерное выпадение осадков и труднодоступность 80-85 % территории – отличительные особенности Западной Сибири.
В нефтепромысловом районах Томской области, например, насчитывается 573 реки (превышающих в длину 20 км), крупных озер (площадью 5 и более км2) 35, а знаменитое Васюганское болото занимает 53000 км2, что в 1,5 раза больше площади озера Байкал.
Эти условия на первых порах значительно осложнили организацию буровых работ в новом нефтяном регионе. Так при освоении Мегионского месторождения основные объемы бурения выполнялись в
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
зимнее время. Все необходимое оборудование завозилось заранее по зимним трассам и после окончания строительства скважин консервировалось до наступления следующего зимнего сезона и ввода трасс в эксплуатацию.
Сезонность в строительстве нефтяных скважин вызвала необходимость разработки и создания на заболоченных и затопляемых участках специальных искусственных сооружений для круглогодичного ведения буровых работ с последующей многолетней эксплуатацией при нефтедобыче. Возрастающие объемы буровых работ и большие затраты ресурсов на строительство искусственных сооружений привели к целесообразности их сочетания с кустовым бурением. Так были созданы кустовые основания.
Высокие темпы и масштабы освоения нефтяных месторождений Западной Сибири выявили ряд научно-технических проблем, решение которых позволило разработать технические средства для проводки наклонно-направленных скважин и контроля их пространственного положения, различные конструкции крупноблочных буровых оснований, специальные буровые установки для строительства кустовых скважин.
Кустовое строительство скважин имеет ряд существенных достоинств. Прежде всего это значительное сокращение материальных и трудовых затрат на строительство и инженерное обустройство кустовых оснований, подъездных путей и трасс, особенно в условиях заболоченных территорий и бездорожья. Кроме того, существенно уменьшаются затраты на промысловое обустройство скважин, сооружение нефтегазосборных сетей, энергоснабжение промысловых объектов, ремонт и эксплуатационно-техническое обслуживание скважин.
Для кустового бурения скважин в Западной Сибири предназначена установка БУ-3000 ЭУК-1М с эшелонным расположением оборудования.
На рис. 4.2. приведена типовая схема кустового основания для Томского региона.
1.Основание кустовое
2.Амбар шламовый.
3. Въезд № 2.
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
4. Обваловка.
Настил для складирования цемента.
Жилой городок.
Стеллаж для труб.
Амбар для стоительства водозаборной скважины
Котлован-септик для хозяйственно-бытовых отходов.
Водозаборная скважина.
Блок вышечно-лебедочный.
Блок очистки глинистого раствора.
Блок емкостей.
14. Блок насосный
Блок компрессорный.
Распределительное устройство КРНБ.
Мост приемный.
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Емкость нефтяная.
Установка котельная.
Емкость водяная.
Высоковольтное распределительное устройство (РВУ).
Местоположение кустового основания (КО) намечается:
за пределами водо-охранной зоны, установленной для каждой конкретной реки или другого водоема, заказников;
на расстоянии не менее 50 м от линий электропередач;
на расстоянии не менее 60 м от магистральных нефтепроводов;
на расстоянии не менее 50 м от внутрипромысловых дорог.
Местоположение КО задается:
географическими координатами X и Y центра КО;
дирекционным углом направления движения станка (НДС), который отсчитывается от направления на север по часовой стрелке
В соответствии с «Нормами отвода земель для строительства нефтяных и газовых скважин» СН-459- 74 для строительства эксплуатационных нефтяных скважин БУ-3200/200 ЭУК-1М площадь КО определяется:
18000 + Ах2000, м2,
где А – число скважин на кустовом основании.
