Материал: Лекции Буровое оборудование

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Минимальное расстояние между соседними нефтяными скважинами -5 м, между батареями скважин –15 м.

Поверхность КО должна выполняться горизонтально. Рабочая площадка для размещения и передвижения буровой установки выполняется с уклоном i = 0,01 в сторону шламового амбара (ША) для обеспечения поверхностного водостока. Допускается уклон рабочей площадки по ходу движения буровой установки в пределах 1 –1,5 мм на 1 м.

По периметру КО выполняется обваловка из глинистого грунта, которая в нижней своей части примыкает к гидроизоляционному слою в основании насыпи и образует вместе с ним гидравлически замкнутое пространство в теле КО. Высота обваловки над рабочей поверхностью КО составляет 0,7 м, ширина бровки по верху – 1м.

Конструкция кустового основания (КО) должна обеспечить нормальные условия для строительства скважин и их дальнейшей эксплуатации, а также изоляцию токсичных отходов бурения от окружающей природной среды (ОПС).

Выбор конструкции КО осуществляется в зависимости от гидрогеологических условий и данных инженерно-геологических изысканий.

Обследование кустовых площадок, расположенных в болотистой местности и в пойменной части месторождений, рекомендуется проводить в летнее время, когда имеются лучшие условия для визуальной оценки характера местности, свойств торфов и переувлажненных грунтов.

Применяемые конструкции КО на нефтепромысловых объектах Западной Сибири подразделяются на следующие виды:

лежнево-насыпные;

насыпные;

намывные;

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

естественные;

с торфом в теле насыпи;

экспериментальные (например, с применением нетканых синтетических материалов).

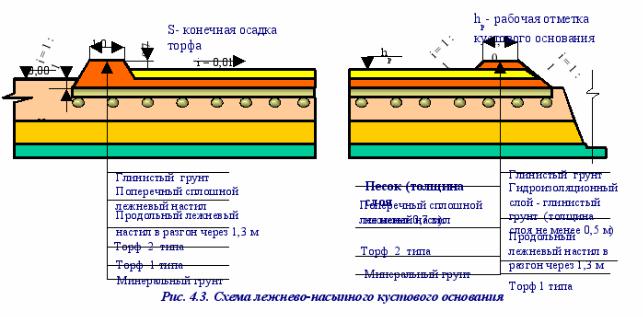

Наиболее сложное по конструкции лежнево-насыпное КО применяется на болотах. Предусматривается двухслойная укладка лежневого настила. В первом нижнем слое укладывается продольный (по отношению к линии НДС) лежневый настил из бревен вразгон через 1 м. Во втором верхнем слое укладывается сплошной поперечный (по отношению к линии НДС) лежневый настил во весь “хлыст” (рис 4.3.).

^ Перед строительством КО в зимний период производится предварительное проморажи-вание торфяного основания.

На лежневый настил отсыпается гидроизоляционный слой из глинистого грунта толщиной 0,5 м с последующим уплотнением.

Окончательное земляное полотно кустового основания формируется отсыпкой слоя песка толщиной не менее 0,7 м.

Для повышения устойчивости насыпи на слабом основании (торфе) предусматривается использование метода постепенного загружения - предварительной консолидации , осуществляемой путем послойной отсыпки и уплотнения грунта с толщиной каждого слоя 0,3 – 0,5 м. Указанный метод обязателен при отсыпке участка КО по линии НДС шириной 20 м.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Высота отсыпки насыпи на болотах определяется с учетом кончной осадки торфа под действием веса грунта, бурового оборудования и труб.

^ 4.2. СПУСКО-ПОДЪЕМНЫЙ КОМПЛЕКС БУРОВОЙ УСТАНОВКИ

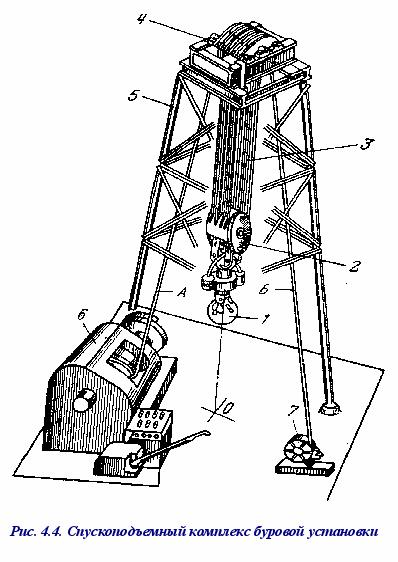

Спускоподъёмный комплекс буровой установки (рис. 4.4.) представляет собой полиспастный механизм, состоящий из кронблока 4, талевого (подвижного) блока 2, стального каната 3, являющегося гибкой связью между буровой лебёдкой 6 и механизмом 7 крепления неподвижного конца каната. Кронблок 4 устанавливается на верхней площадке буровой вышки 5. Подвижный конец А каната 3 крепится к барабану лебедки 6, а неподвижный конец Б – через приспособление 7 к основанию вышки. К талевому блоку присоединяется крюк 1, на котором подвешивается на штропах элеватор для труб или вертлюг. В настоящее время талевый блок и подъёмный крюк объединены в один механизм – крюкоблок.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

4^ .3. КОМПЛЕКС ДЛЯ ВРАЩЕНИЯ БУРИЛЬНОЙ КОЛОННЫ

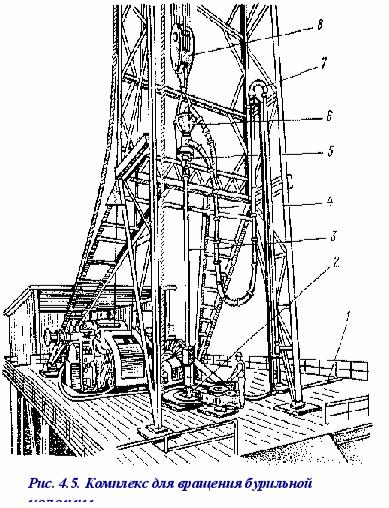

На рис. 4.5 представлен комплекс для вращения бурильной колонны. В его состав входит ротор 2, расположенный на полу буровой 1, вертлюг 6, подвешенный на крюке крюкоблока 8. Вертлюг посредством гибкого бурового рукава 4 и стояка 7 передаёт буровой раствор под давлением в бурильную колонну. Посредством вращателя 2 и квадратной ведущей трубы 3 крутящий момент ротора передаётся бурильной колонне и не передаётся талевой системе.

^ 4.4. НАСОСНО – ЦИРКУЛЯЦИОННЫЙ КОМПЛЕКС БУРОВОЙ УСТАНОВКИ.

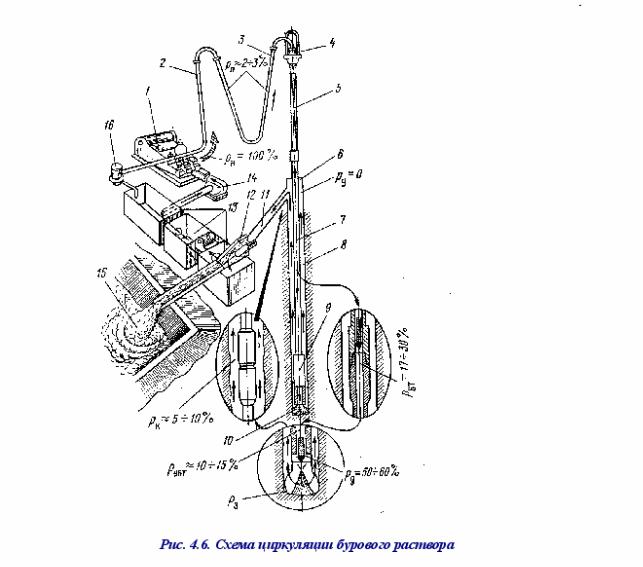

На рис. 4.6. показана схема циркуляции бурового раствора и примерное распределение потерь напора в отдельных элементах циркуляционной системы скважины глубиной 3000 м. Из резервуаров 13 очищенный и подготовленный раствор поступает в подпорные насосы 14, которые подают его в буровые насосы 1. Последние перекачивают раствор под высоким давлением (до 30 МПа) по нагнетательной линии, через стояк 2, гибкий рукав 3, вертлюг 4, ведущую трубу 5 к устью скважины 6. Часть давления насосов при этом расходуется на преодоление сопротивлений в наземной системе. Далее буровой раствор проходит по бурильной колонне 7 (бурильным трубам, УБТ и забойному двигателю 9) к долоту 10. На этом пути давление раствора снижается вследствие затрат энергии на преодоление гидравлических сопротивлений.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Затем буровой раствор вследствие разности давлений внутри бурильных труб и на забое скважины с большой скоростью выходит из насадок долота, очищая забой и долото от выбуренной породы. Оставшаяся часть энергии раствора затрачивается на подъём выбуренной породы и преодоление сопротивлений в затрубном кольцевом пространстве 8.

Поднятый на поверхность к устью 6 отработанный раствор проходит по растворопроводу 11 в блок очистки 12, где из него удаляются в амбар 15 частицы выбуренной породы и поступает в резервуары 13 с устройствами 16 для восстановления его параметров; и снова направляется в подпорные насосы.

Нагнетательная линия (манифольд) состоит из трубопровода высокого давления, по которому раствор подаётся от насоса 1 к стояку 2 и гибкому рукаву 3, соединяющему стояк 2 с вертлюгом 4. Манифольд оборудуется задвижками и контрольно – измерительной аппаратурой. Для работы в районах с холодным климатом предусматривается система обогрева трубопроводов.
