Материал: М-АРХ-КР-2019 (11 01 2019)
Продовження дод. 2

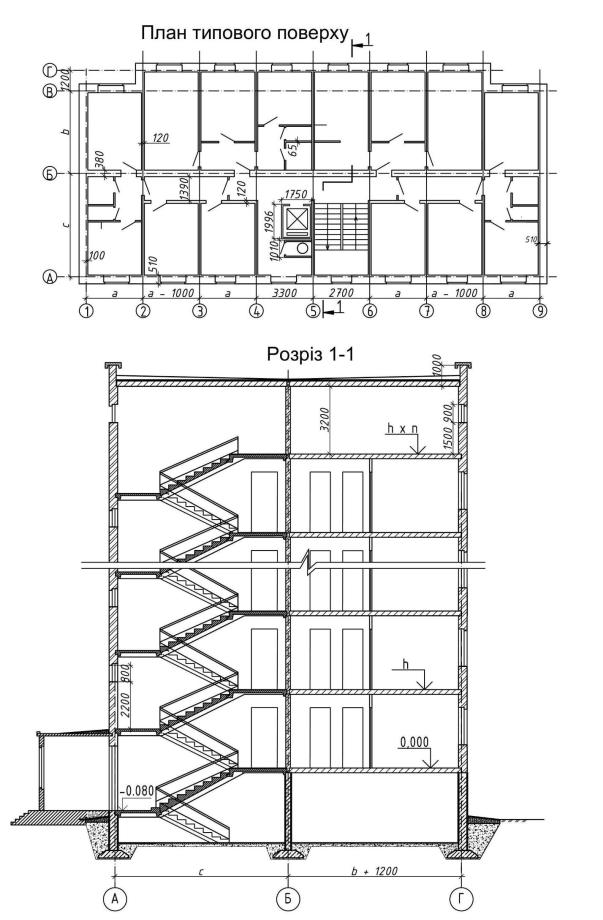

Рис. 2.4. План та розріз будинку за типом 4 або 9
31
Продовження дод. 2

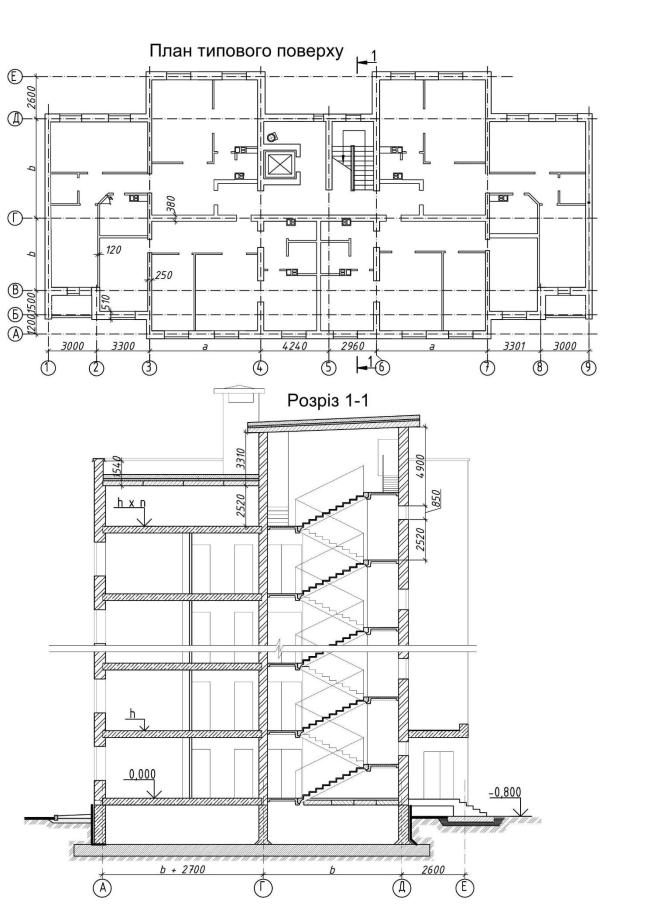

Рис. 2.5. План та розріз будинку за типом 5 або 0
32
Додаток 3
Зразок оформлення титульного листа курсової роботи
МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ
КАФЕДРА ТЕХНОЛОГІЇ БУДІВЕЛЬНОГО ВИРОБНИЦТВА
КУРСОВА РОБОТА
ТЕХНОЛОГІЯ ЗВЕДЕННЯ ЖИТЛОВОГО БУДИНКУ
Виконав студент 3 курсу ____ групи
(Прізвище, ініціали)
Керівник
(посада) (Прізвище, ініціали)
Київ 20__ р.
33
Додаток 4
Специфікація збірних залізобетонних конструкцій
Таблиця 4.1
Характеристика круглопустотних залізобетонних плит перекриття
Марка плити |
L |
В |
Н |
Маса, т |
|
|
|
|
|
ПК 30-10-8 |
2980 |
990 |
220 |
0,8 |
|
|
|
|
|
ПК 31-10-8 |
3080 |
990 |
220 |
0,9 |
|
|
|
|
|
ПК 32-10-8 |
3180 |
990 |
220 |
0,9 |
|
|
|
|
|
ПК 33-10-8 |
3280 |
990 |
220 |
0,9 |
|
|
|
|
|
ПК 34-10-8 |
3380 |
990 |
220 |
1,0 |
|
|
|
|
|
ПК 35-10-8 |
3480 |
990 |
220 |
1,0 |
|
|
|
|
|
ПК 36-10-8 |
3580 |
990 |
220 |
1,0 |
|
|
|
|
|
ПК 37-10-8 |
3680 |
990 |
220 |
1,0 |
|
|
|
|
|
ПК 38-10-8 |
3780 |
990 |
220 |
1,1 |
|
|
|
|
|
ПК 39-10-8 |
3880 |
990 |
220 |
1,1 |
|
|
|
|
|
ПК 40-10-8 |
3980 |
990 |
220 |
1,1 |
|
|
|
|
|
ПК 41-10-8 |
4080 |
990 |
220 |
1,1 |
|
|
|
|
|
ПК 42-10-8 |
4180 |
990 |
220 |
1,1 |
|
|
|
|
|
ПК 43-10-8 |
4280 |
990 |
220 |
1,2 |
|
|
|
|
|
ПК 44-10-8 |
4380 |
990 |
220 |
1,2 |
|
|
|
|
|
ПК 45-10-8 |
4480 |
990 |
220 |
1,2 |
|
|
|
|
|
ПК 46-10-8 |
4580 |
990 |
220 |
1,3 |
|
|
|
|
|
ПК 47-10-8 |
4680 |
990 |
220 |
1,3 |
|
|
|
|
|
ПК 48-10-8 |
4780 |
990 |
220 |
1,3 |
|
|
|
|
|
ПК 49-10-8 |
4880 |
990 |
220 |
1,4 |
|
|
|
|
|
ПК 50-10-8 |
4980 |
990 |
220 |
1,4 |
|
|
|
|
|
ПК 51-10-8 |
5080 |
990 |
220 |
1,4 |
|
|
|
|
|
ПК 52-10-8 |
5180 |
990 |
220 |
1,5 |
|
|
|
|
|
ПК 53-10-8 |
5280 |
990 |
220 |
1,5 |
|
|
|
|
|
ПК 54-10-8 |
5380 |
990 |
220 |
1,5 |
|
|
|
|
|
34
ПК 55-10-8 |
5480 |
990 |
220 |
1,5 |
|
|
|
|
|
ПК 56-10-8 |
5580 |
990 |
220 |
1,6 |
|
|
|
|
|
ПК 57-10-8 |
5680 |
990 |
220 |
1,6 |
|
|
|
|
|
ПК 58-10-8 |
5780 |
990 |
220 |
1,6 |
|
|
|
|
|
ПК 59-10-8 |
5880 |
990 |
220 |
1,7 |
|
|
|
|
|
ПК 60-10-8 |
5980 |
990 |
220 |
1,7 |
|
|
|
|
|
ПК 61-10-8 |
6080 |
990 |
220 |
1,7 |
|
|
|
|
|
ПК 62-10-8 |
6180 |
990 |
220 |
1,7 |
|
|
|
|
|
ПК 63-10-8 |
6280 |
990 |
220 |
1,8 |
|
|
|
|
|
ПК 64-10-8 |
6380 |
990 |
220 |
1,8 |
|
|
|
|
|
ПК 65-10-8 |
6480 |
990 |
220 |
2,0 |
|
|
|
|
|
ПК 66-10-8 |
6580 |
990 |
220 |
2,0 |
|
|
|
|
|
ПК 67-10-8 |
6680 |
990 |
220 |
2,0 |
|
|
|
|
|
ПК 68-10-8 |
6780 |
990 |
220 |
2,1 |
|
|
|
|
|
ПК 69-10-8 |
6880 |
990 |
220 |
2,1 |
|
|
|
|
|
ПК 70-10-8 |
6980 |
990 |
220 |
2,1 |
|
|
|
|
|
ПК 71-10-8 |
7080 |
990 |
220 |
2,2 |
|
|
|
|
|
ПК 72-10-8 |
7180 |
990 |
220 |
2,2 |
|
|
|
|
|
ПК 73-10-8 |
7280 |
990 |
220 |
2,2 |
|
|
|
|
|
ПК 74-10-8 |
7380 |
990 |
220 |
2,3 |
|
|
|
|
|
ПК 75-10-8 |
7480 |
990 |
220 |
2,3 |
|
|
|
|
|
ПК 76-10-8 |
7580 |
990 |
220 |
2,3 |
|
|
|
|
|
ПК 77-10-8 |
7680 |
990 |
220 |
2,4 |
|
|
|
|
|
ПК 78-10-8 |
7780 |
990 |
220 |
2,4 |
|
|
|
|
|
ПК 79-10-8 |
7880 |
990 |
220 |
2,4 |
|
|
|
|
|
ПК 80-10-8 |
7980 |
990 |
220 |
2,5 |
|
|
|
|
|
ПК 81-10-8 |
8080 |
990 |
220 |
2,5 |
|
|
|
|
|
ПК 82-10-8 |
8180 |
990 |
220 |
2,5 |
|
|
|
|
|
ПК 83-10-8 |
8280 |
990 |
220 |
2,5 |
|
|
|
|
|
ПК 84-10-8 |
8380 |
990 |
220 |
2,6 |
|
|
|
|
|
ПК 85-10-8 |
8480 |
990 |
220 |
2,6 |
|
|
|
|
|
ПК 86-10-8 |
8580 |
990 |
220 |
2,6 |
|
|
|
|
|
ПК 87-10-8 |
8680 |
990 |
220 |
2,7 |
|
|
|
|
|
ПК 90-10-8 |
8980 |
990 |
220 |
2,8 |
|
|
|
|
|
* - крім приведених в таблиці можуть бути круглопустотні плити перекриття шириною (В) 1,2 та 1,5 м.
Плита з шириною (В) 1,2 м маркуватиметься – ПК …-12-8; Плита з шириною (В) 1,5 м маркуватиметься – ПК …-15-8.
