Рис. 12. Система прямоточного водоснабжения с

повторным использованием воды:

1 – водоприемник; 2 – береговой колодец; 3 – насосная станция первого подъема; 4 – очистные сооружения; 5 – насосная станция второго подъема; 6 – первый производственный цех; 7 – охладители; 8 - очистные сооружения; 9 – насосная станция; 10 – второй производственный цех; 11 – очистные сооружения; 12 – водоем.

П ри оборотной системе водоснабжения (рис. 13) вода из водозабора 1 попадает в береговой колодец 2 и насосной станцией первого подъема 3 подается на очистные сооружения 4. Затем воду насосной станцией второго подъема 5 подают в цех 6. Отработанная вода поступает в случае необходимости на очистные сооружения 7 и насосной станцией 9 на охладители 8. Охлажденная и очищенная вода поступает в накопительную камеру 10, откуда насосной станцией 11 вновь подается в цех 6. Воду для компенсации потери в процессе производства подают из очистных сооружений 4 при помощи насосной станции 5.

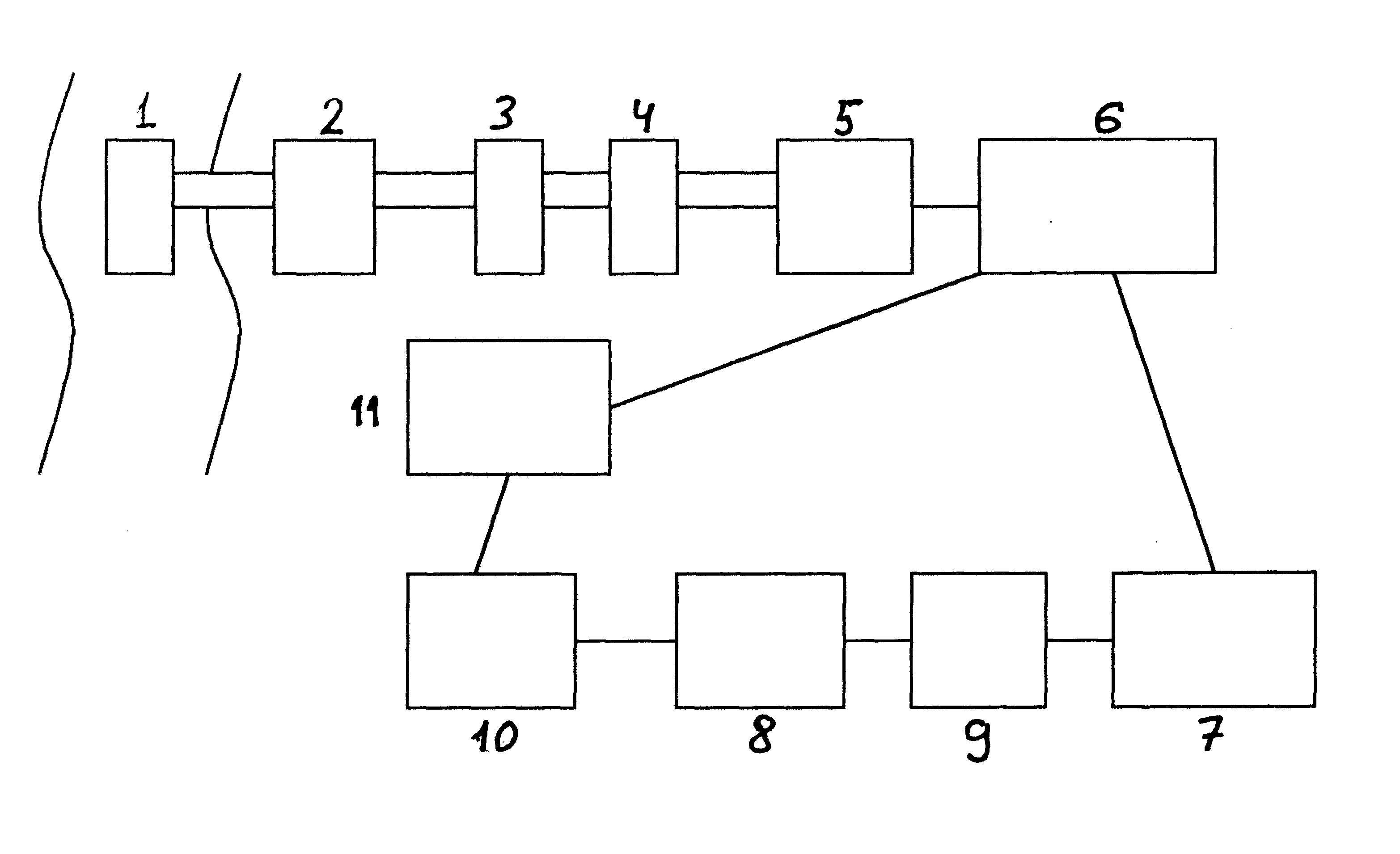

Рис. 13. Оборотная система водоснабжения:

1 – водоприемник; 2 – береговой колодец; 3 – насосная станция первого подъема; 4 – очистные сооружения; 5 – насосная станция второго подъема; 6 – производственный цех; 7 - очистные сооружения; 8 – охладители; 9 – насосная станция; 10 – накопительные камеры; 11 – насосная станция.

Схемы оборотного водоснабжения с замкнутым циклом в настоящее время являются самыми перспективными.

В сельских населенных пунктах с числом жителей до 3000 человек устраивают чаще всего единую систему водоснабжения, обеспечивающую хозяйственно-питьевые, производственные и противопожарные нужды. В зависимости от качества воды и требований, предъявляемых потребителями, системы водоснабжения оснащают сооружениями для очистки воды и улучшения ее качества или обходятся без них.

1.1.5. Нормы и режимы водопотребления

Нормой водопотребления называют количество воды, расходуемой на определенные нужды, в единицу времени или на единицу выпускаемой продукции.

Нормой хозяйственно-питьевого водопотребления называют количество воды, отнесенное на одного жителя в единицу времени (выражается обычно в м³/сут или л/сут). Нормы хозяйственно-питьевого водоснабжения селитебных территорий поселков зависят от характера санитарно-технического оборудования зданий, уклада жизни населения, климатических условий и местных особенностей. Нормы этого вида водопотребления должны приниматься согласно СНиПу (табл. 1).

Таблица 1. Нормы хозяйственно-питьевого водопотребления для населенных пунктов

П р и м е ч а н и я. 1. Для районов застройки зданиями с водопользованием из водоразборных колонок норму среднесуточного за год водопотребления на одного жителя следует принимать 30 - 50 л/сут.

2. Для сельских населенных пунктов с числом жителей менее 3000 человек следует принимать меньшую норму водопотребления.

3. Количество воды на нужды местной промышленности, обслуживающей население, и неучтенные расходы допускается принимать в размере 5 - 10% суммарного расхода на хозяйственно-питьевые нужды населенного пункта.

4. При централизованной системе теплоснабжения с непосредственным отбором воды из тепловых сетей до 40% общего расхода воды подается потребителям из систем сетей теплоснабжения.

Нормы расходов воды на поливку в населенных пунктах и на территориях промышленных предприятий должны приниматься в зависимости от типа покрытия территории, способа поливки, вида насаждений, климатических условий и других факторов в соответствии с таблицей 2.

Расход воды на поливку приусадебных участков из сети хозяйственно-питьевого водопровода допускается при технико-экономическом обосновании. При этом норму на поливку принимают до 4 л/м² в сутки при продолжительности поливки в течение 6 ч. Продолжительность поливочного сезона и часы суток полива принимают в зависимости от местных климатических условий.

Таблица 2. Нормы расхода воды на поливку

П р и м е ч а н и е. При отсутствии данных о площадях по видам благоустройства (зеленые насаждения, проезды и т.д.) суммарный расход воды на поливку в пересчете на одного жителя следует принимать в пределах 50 - 90 л/сут., в зависимости от природно-климатических условий, мощности источника водоснабжения, степени благоустройства населенных пунктов и других местных условий.

Нормы расхода воды на хозяйственно-питьевые нужды промышленных предприятий принимаются согласно таблице 3.

Таблица 3. Нормы расхода воды на хозяйственно-питьевые нужды промышленных предприятий

Расход воды на одну душевую сетку на промышленных предприятиях следует принимать 500 л; продолжительность пользования душем - 45 мин после окончания смены. Количество душевых сеток надлежит принимать в зависимости от максимального количества работающих в смену, количество человек, обслуживаемых одной сеткой, и группы производственного процесса - в соответствии с таблицей 4.

Таблица 4. Количество душевых сеток на одного работающего

Нормы расхода воды на производственные нужды приведены в таблице 5.

Таблица 5. Нормы расхода воды на производственные нужды

Нормы расхода воды для скота, птицы и зверей на сельскохозяйственных фермах и промышленных комплексах должны приниматься по таблице 6.

Нормы водопотребления для определения расчетных расходов воды в административно-хозяйственных зданиях следует определять по таблице 7.

Таблица 6. Нормы расхода воды для скота, птицы и зверей

П р и м е ч а н и я. 1. На удаление навоза принимают дополнительный расход в размере 4 - 10 л на голову в зависимости от способа его удаления.

2. Коэффициент часовой неравномерности водопотребления для животных и птиц принимают равным 2,5.

3. Для молодняка птиц нормы следует уменьшить вдвое.

Таблица 7. Нормы расхода воды в общественных и коммунальных зданиях

Расчетный расход воды на наружное пожаротушение для общественных зданий и зданий на территории производственно-хозяйственных комплексов принимают в зависимости от степени огнестойкости, категории производства и объема здания согласно таблице 8, но только по тому объекту, для которого требуется наибольший расход воды.
