* В соответствии с требованиями правил устройства электроустановок (ПЭУ).

П р и м е ч а н и я. 1. При параллельной прокладке нескольких линий водопровода расстояния между ними следует принимать в зависимости от технических и инженерно-технических условий в соответствии со СНиП 0.2 0.4 02-84.

2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцементных труб - 5; до водопровода из чугунных труб диаметром до 200 мм - 1,5; диаметром свыше 200 мм - 3; до водопровода из пластмассовых труб - 1,5. Расстояние между сетью канализации и сетью производственного водопровода должно быть 1,5 м.

При параллельной прокладке нескольких линий водоводов расстояние между наружной поверхностью труб надлежит принимать исходя из условий производства работ, обеспечения защиты смежных трубопроводов при аварии на одном из них, в зависимости от материала труб, внутреннего давления и геологических условий, но оно должно быть не менее:

0,7 м - при диаметре труб до 300 мм;

1 м - при диаметре труб от 400 до 1000 мм;

1,5 - м при диаметре труб более 1000 мм.

Водопроводные трубы прокладывают в тоннелях. В этом случае расстояние от стенки трубы до внутренней поверхности ограждающих конструкций и стенок других трубопроводов надлежит принимать не менее 0,2 м.

Водоводы и водопроводные сети прокладывают с учетом рельефа местности с уклоном не менее 0,001 по направлению к выпуску, этим обеспечивается опорожнение сети и выпуск из нее воздуха. При плоском рельефе местности уклон допускается уменьшать до 0,0005.

Водопроводные колодцы на водопроводной сети устраивают в местах изменения направления трассы и при необходимости установки фасонных частей и арматуры с фланцевыми соединениями (задвижки, вантузы и другая арматура).

В плане колодцы бывают прямоугольные и круглые.

Круглые колодцы разрабатывают диаметром 1; 1,5; 2 м (рис. 15), прямоугольные имеют в плане размеры 2,5х2; 2,5х2,5; 2х3 м.

Колодцы имеют рабочую камеру и над ней горловину для спуска. Горловина закрывается чугунным люком с крышкой. Тяжелые люки типа Т служат для устройства колодцев на проезжей части дорог, а легкие, типа Л, - на тротуарах и на непроезжей части.

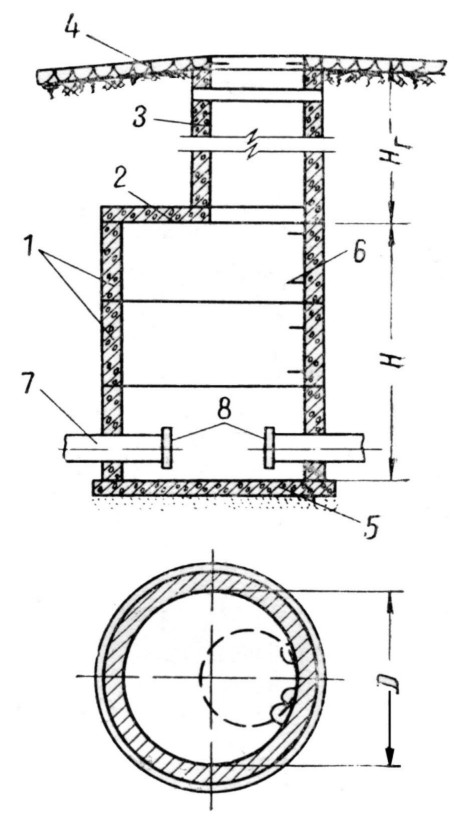

Рис. 15. Круглый водопроводный колодец из сборных железобетонных колец для труб диаметром 50 – 800 мм:

1 – железобетонные кольца; 2 – плита покрытия; 3 – горловина; 4 – каменная отмостка; 5 – плита днища; 6 – ходовые скобы; 7 – водопроводные трубы; 8 – место установки задвижки.

Арматура водопроводной сети и места ее установки

На водоводах и линиях водопроводной сети в необходимых случаях надлежит предусматривать установку:

задвижек для выделения ремонтных участков;

обратных клапанов для выключения ремонтных участков;

вантузов для выпуска воздуха;

пожарных гидрантов;

водоразборных колонок;

компенсаторов;

клапанов для впуска воздуха;

выпусков для сброса воды;

аппаратуры для предупреждения недопустимого повышения давления при гидравлических ударах.

Задвижки служат для выключения отдельных участков сети. Они устанавливаются с тем расчетом, чтобы при закрытии их не прекращалось водоснабжение других объектов и чтобы при этом выключалось не более пяти пожарных гидрантов. Наиболее распространена в настоящее время клиновая задвижка, действие которой обусловливается постепенным поднятием и опусканием дисков, открывающих и закрывающих трубу при вращении шпинделя. Задвижка на сети устанавливается в смотровых колодцах на пересечении водопроводных линий (рис. 16 а).

Обратный клапан устанавливают для пропуска воды только в одном направлении. Он состоит из помещенного внутри корпуса шарнирно-подвижного клапана, который пропускает воду только в одном направлении. При обратном движении воды клапан опускается на гнездо, к которому прижимается давлением воды. Обратные клапаны ограничивают те участки сети, на протяжении которых недопустимо обратное движение воды, главным образом, на насосных станциях (рис. 16 б).

Воздушные вантузы устанавливают для автоматического выпуска из трубопроводов воздуха, скапливающегося в более высоких точках кольцевой водопроводной сети, где в результате этого возможно образование воздушных пробок (рис. 16 в).

Рис. 16. Арматура водопроводной сети:

а - клиновая задвижка: 1 - клиновые части диска; 2 - винтовой шпиндель;

б - обратный клапан: 1 - клапан; 2 - съемная крышка;

в - воздушный вантуз: 1 - цилиндрическая коробка; 2 - крышка;

3 - гайка с отверстием; 4 - колпак; 5 - шар; 6 - отверстие для выхода воздуха.

Вантуз представляет собой чугунную цилиндрическую коробку, внутри которой помещен обтянутый резиной деревянный шар 5. При отсутствии воздуха в трубопроводе вода плотно прижимает шар к гайке с отверстием 3, прикрытой колпаком 4.

При скоплении воздуха в верхней части корпуса уровень воды под действием воздуха понижается, вместе с ним опускается плавающий шар, и воздух выходит наружу через отверстие 6 в гайке 3.

Пожарные гидранты устанавливают на водопроводной сети в подземных колодцах, закрытых крышками. Гидранты располагаются вдоль проездов не ближе 5 м от стен здания и не далее 2,5 м от края проезжей части, на расстоянии друг от друга не более 150 м (рис. 17).

Водоразборные колонки размещаются вдоль улиц и на перекрестках с радиусом обслуживания населения не более 100 м, в местах, не препятствующих движению и удобных для разбора воды. Из водоразборных колонок обеспечиваются водой жители, проживающие в индивидуальном секторе жилой застройки.

Вокруг водоразборных колонок надлежит предусматривать отмостки, обеспечивающие отвод воды от колонки (рис. 18).

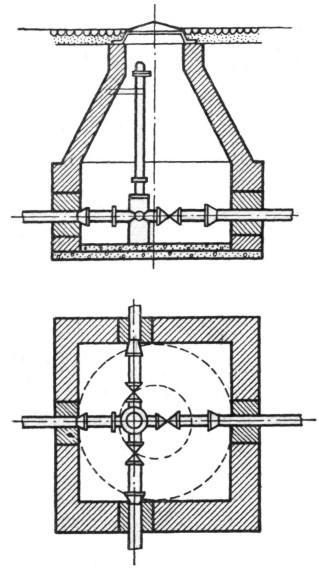

Рис. 17. Колодец с подземным пожарным гидрантом

Компенсаторы надлежит устанавливать на трубопроводах, стыковые соединения которых не компенсируют осевые перемещения, вызываемые изменением температуры воды, воздуха или грунта.

На концах ремонтных участков следует предусматривать установку клапанов (кранов) для впуска воздуха и выпуска воды. В нижней части ремонтного участка предусматривается установка кранов для выпуска воды, а в верхней части – кранов для впуска воздуха.

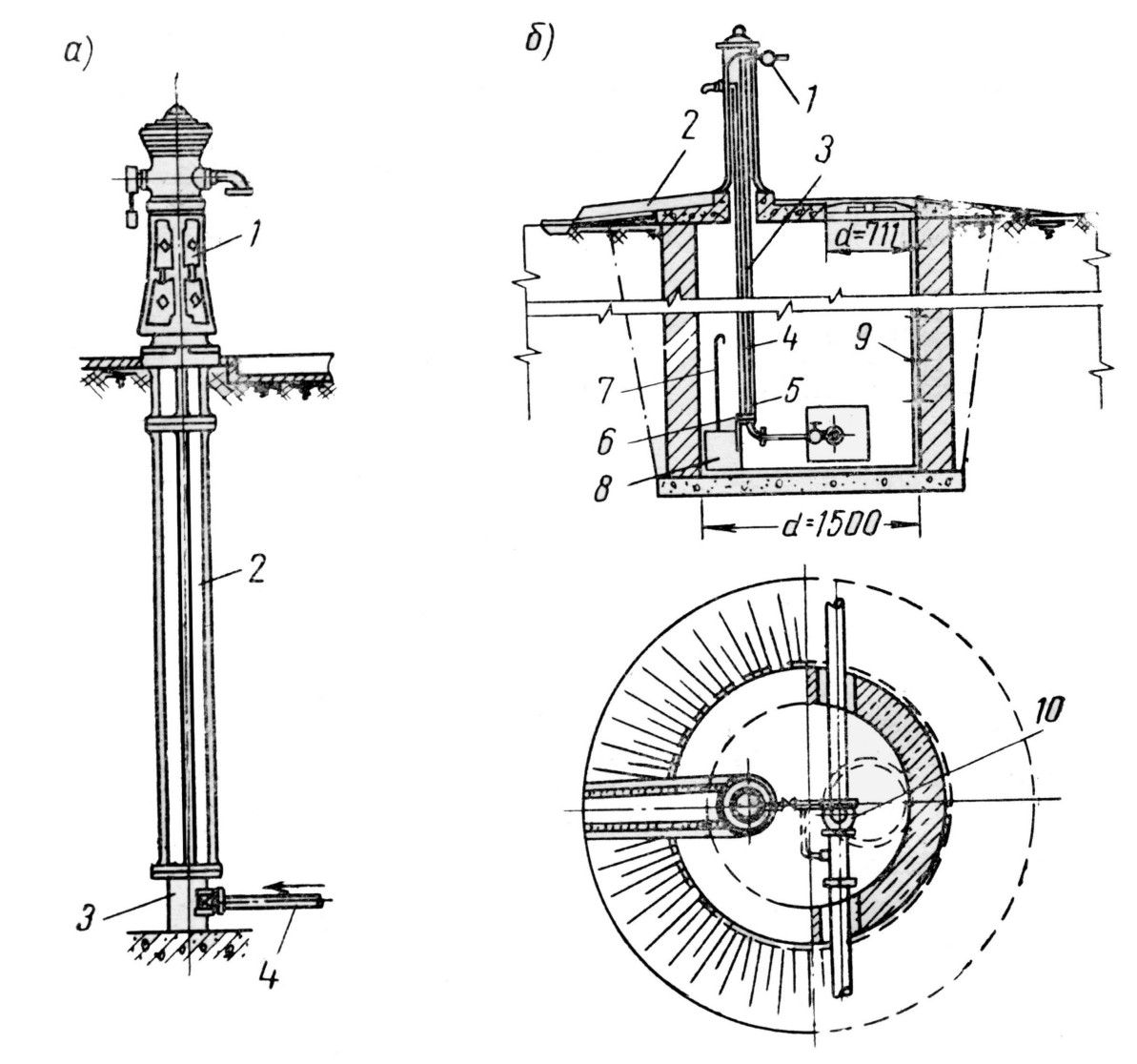

Рис. 18. Водоразборные колонки:

а - общий вид колонки московского типа: 1 - чугунный корпус колонки; 2 - патрубок; 3 - приемник; 4 - патрубок для присоединения колонки к трубопроводу;

б - колонка системы Чиркунова: 1 - противовес; 2 - лоток;

3 - водяная труба; 4 - штанга; 5 - клапан; 6 - эжектор; 7 - воздушная труба; 8 - бачок; 9 - скобы; 10 - пожарная подставка для установки пожарного гидранта.

1.2.4. Зоны санитарной охраны. Расположение скважин и расстояния между ними

Скважина должна быть заложена как можно ближе к объекту водоснабжения, в районе, отвечающем санитарным требованиям (создание зоны санитарной охраны) и обеспечивающем возможность получения требуемого количества воды на ровном рельефе с низкими отметками в целях сокращения глубины бурения.

По санитарным требованиям скважины нежелательно закладывать на территории промышленных предприятий и производственных секторов колхозов и совхозов. Рекомендуется размещать их между ними и территорией поселка или на территории поселка, если условия застройки это позволяют. При наличии загрязненных территорий скважины следует располагать вне данных территорий, выше по течению грунтовых и поверхностных вод.

Скважины необходимо предохранять от загрязнения поверхностными водами, располагать их вне тальвегов и в отдалении от трасс открытого отвода сточных вод; они должны располагаться вне пределов затопления паводковыми водами. В городах целесообразно располагать скважины в пределах парковых территорий. При размещении скважин необходимо учитывать архитектурно-планировочные требования, с тем чтобы наземные сооружения водопровода не нарушали общего планировочного решения и допускали возможность создания зоны санитарной охраны.

Зоны санитарной охраны должны предусматриваться на всех проектируемых и реконструируемых водопроводах питьевого назначения в целях обеспечения их санитарно-эпидемиологической надежности.

Проект зоны санитарной охраны водопровода и санитарные мероприятия, проводимые в зонах, должны согласовываться с органами санитарно-эпидемиологической службы.

Зоны санитарной охраны водопровода должны включать зону санитарной охраны источника водоснабжения, в том числе водопроводящего канала, и зоны санитарной охраны площадок водопроводных сооружений и водоводов.

Зона санитарной охраны должна состоять:

для источников водоснабжения - из первого и второго поясов;

для водозаборных сооружений и площадок водопроводных сооружений - из первого пояса;

для водоводов - из второго пояса.

На территории первого пояса запрещаются все виды строительства, проживание людей, выпуск стоков, купание, водопой, выпас скота, стирка белья, применение ядохимикатов для

растений, органических и некоторых видов минеральных удобрений.

Здания, находящиеся на территории первого пояса зоны санитарной охраны, должны быть канализованы. При отсутствии канализации уборные следует оборудовать водонепроницаемыми сборниками и располагать в местах, исключающих загрязнение территории первого пояса при вывозе нечистот.

Территория первого пояса должна быть спланирована с организацией отвода поверхностного стока за ее пределы, ограждена забором и озеленена.

Границы первого пояса зоны санитарной охраны реки или подводящего канала следует устанавливать в зависимости от местных санитарно-гигиенических и гидрологических условий, но во всех случаях располагать:

вверх по течению - не менее 200 м от водозабора;

вниз по течению - не менее 100 м от водозабора;

по прилегающему к водозабору берегу - не менее 100 м от линии уреза воды при наивысшем ее уровне;

в направлении от прилегающего к водозабору берега в сторону водоема при ширине реки менее 100 м - вся акватория и противоположный берег шириной 50 м от линии уреза при наивысшем уровне;

при ширине реки более 100 м - ширина акватории не менее 100 м.

Для второго пояса зоны санитарной охраны основными санитарными мероприятиями являются:

регулирование всех видов строительства с указанием территории, которая должна быть закрыта для любого вида строительства;

выделение территории, на которой запрещается нарушение почвенного покрова (размеры вниз по течению - 250 м, вверх - трехсуточный проход воды или 1 км чистой воды, по бокам - по водоразделу).

Границы первого пояса зоны санитарной охраны для подземного источника водоснабжения должны устанавливаться в зависимости от степени защищенности водоносных горизонтов на расстоянии от водозабора:

для надежно защищенных - не менее 30 м;

для недостаточно защищенных - не менее 50 м.

На территории второго пояса запрещается (для подземных источников):

располагать животноводческие здания ближе 300 м от границы первого пояса;

располагать стойбища и выпас скота ближе 100 м от границ первого пояса.

Зона санитарной охраны водоводов при отсутствии грунтовых вод или движении их от водоводов: при диаметре до 1000 мм – 10 м, при диаметре больше 1000 мм – 20 м.

Уборные, помойные ямы, навозохранилища, поля орошения и т.д. должны располагаться не ближе 20 м от водоводов.

Для водоснабжения малых населенных пунктов бывает достаточно 2 - 3 скважин, но в любом случае их должно быть не менее двух. При значительной потребности в воде необходимо сооружать ряд скважин, объединяя их общим водосборным колодцем.

Скважины (особенно если их много) следует располагать вне населенных пунктов на расстоянии от комплексов и производственных зон не менее 300 м и с соблюдением санитарных норм.

При откачке из шахтного колодца или скважины уровень (статический) понижается и занимает положение динамического уровня. Величина понижения зависит от интенсивности откачки, от размера частиц водоносного горизонта, от конструкции фильтров. Одновременно понижается и уровень грунтовых вод вокруг колодца, образуя лишенную воды воронку депрессии. Сечение этой поверхности вертикальной плоскостью, проходящей через ось колодца, дает кривую депрессии.

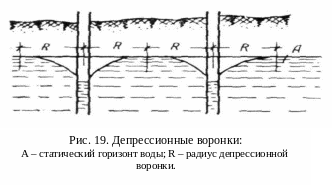

Радиусом депрессии, или радиусом влияния, называется расстояние от оси колодца до линии касания кривой депрессии и первоначального статического уровня (рис. 19).

Особое значение приобретает вопрос взаимодействия скважин при их совместной эксплуатации, что зависит от расстояния между скважинами, дебита, напора воды, грунта.

Минимально допустимые расстояния между скважинами следует принимать исходя из таблицы 15.

Таблица 15. Допустимые расстояния между скважинами
