Материал: m34700
191
Таблица П4.21. Муфты с торообразной оболочкой
по ГОСТ Р 50892-96
|
|
|
L, мм |
|
l, мм |
||
Т, Нм |
d, мм |
D,мм |
|
Исполнение |
|||
|
|
|
1 |
2 |
1 |
|
2 |
20 |
14; |
100 |
125 |
125 |
32 |
28 |
|
|
16;18;(19) |
|
150 |
130 |
42 |
30 |
|
|
18;(19) |
|
160 |
140 |
42 |
30 |
|
40 |
20;22;(24) |
125 |
180 |
150 |
52 |
38 |
|
|
25 |
|
200 |
160 |
63 |
44 |
|
|
22;(24) |
|
200 |
160 |
52 |
38 |
|
80 |
25; 28 |
160 |
220 |
180 |
63 |
44 |
|
|
(30) |
|
260 |
220 |
82 |
60 |
|
125 |
25;28; |
180 |
220 |
180 |
63 |
44 |
|
|
(30); 32; (35); 36 |
|
270 |
220 |
82 |
60 |
|
200 |
(30); 32; (35); 36; (38) |
200 |
270 |
220 |
82 |
60 |
|
|
40 |
|
340 |
280 |
112 |
84 |
|
250 |
32;(35); 36;(38);40 |
220 |
280 |
230 |
82 |
60 |
|
|
(42); 45 |
|
340 |
290 |
112 |
84 |
|
315 |
(35); 36;(38); 40 |
250 |
280 |
240 |
82 |
60 |
|
|
(42);45;(48) |
|
350 |
300 |
112 |
84 |
|
500 |
(42); 45; (48)50; (55); |
280 |
360 |
300 |
112 |
84 |
|
800 |
(48); 50; (55); 56; (60) |
320 |
370 |
310 |
112 |
84 |
|
|
63 |
|
440 |
370 |
143 |
108 |
|
1250 |
(55); 56; |
360 |
380 |
320 |
112 |
84 |
|
|
(60); 63;(65);(70); |
|
460 |
390 |
143 |
108 |
|
2000 |
63; (65); (70); 71; (75); |
400 |
460 |
390 |
143 |
108 |
|
192
Приложение №4
Продолжение таблицы П4.21.
|
|
|
L, мм |
|
|
l, мм |
||
Т, Нм |
d, мм |
D,мм |
|
|
Исполнение |
|
|
|
|
|
|
1 |
|
2 |
1 |
|
2 |
|
80; (85); 90 |
|
530 |
|
450 |
172 |
132 |
|
3150 |
(75); |
450 |
480 |
|
410 |
143 |
108 |
|
|
80;(85); 90;(95) |
|
550 |
|
470 |
172 |
132 |
|
|
100 |
|
630 |
|
545 |
214 |
168 |
|
|
90; (95) |
|
560 |
|
480 |
172 |
132 |
|
5000 |
100;110;(120) |
500 |
650 |
|
560 |
214 |
168 |
|
|
125 |
|
650 |
|
560 |
214 |
168 |
|
|
100;110;(120) |
|
650 |
|
560 |
214 |
168 |
|
8000 |
125 |
560 |
650 |
|
560 |
214 |
168 |
|
|
(130); 140 |
|
750 |
|
630 |
254 |
204 |
|
|
110;(120) |
|
690 |
|
600 |
214 |
168 |
|
12500 |
125; |
630 |
690 |
|
600 |
214 |
168 |
|
|
(130); 140;150 |
|
775 |
|
670 |
254 |
204 |
|
Примечание. 1. Размеры в скобках применять не рекомендуется.
2.Пример условного обозначения муфты с торообразной оболочкой
сноминальным крутящим моментом 250 Нм, диаметром посадочного отверстия d = 40 мм,
«Муфта с торообразной оболочкой 250 - 40 ГОСТ Р 50892-96»
193
Приложение №5
Муфты зубчатые
Муфты зубчатые обладают высокой несущей способностью и надежностью при малых габаритах вследствие большого числа одновременно работающих зубьев; допускают значительную частоту вращения. Окружная скорость на зубьях может составлять 25 м/сек. Передаваемый крутящий момент от 1000 до 63000 Нм для валов диаметром от 40 до 200 мм. Муфты изготовляют двух типов: 1-е разъемной обоймой; 2 – с промежуточным валом. Полумуфты каждого типа изготавливают двух исполнений:
1– для цилиндрических концов валов;
2– для конических концов валов.

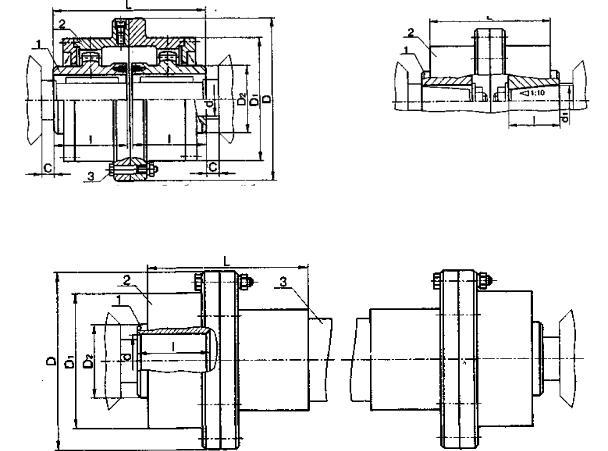

Тип 1, исполнение 1 |
Тип 1, исполнение 2 |
1 – втулка; 2 – обойма
1 - втулка; 2 - обойма; 3 - болт, шайба, гайка. Тип 2
194
1 – втулка: 2 – обойма; 3 – промежуточный вал Приложение №4
Таблица П5.1 |
|
|
|
Размеры (мм) и параметры муфты |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Номина- |
d;d1 |
D |
D1 |
D2 |
|
|
|
|
Динами- |
|
|
|
|
|
|
|
|
|
Частота |
ческий |
|
||
льный |
|
|
|
|
|
|
|
Масса |
|||
|
|
|
|
|
L, |
c, |
вращения, |
момент |
|||
крутящий |
|
|
|
|
I h14 |
для типа |
|||||
|
max |
|
max |
min |
об/сек, |
для типа |
|||||
момент, |
|
|
|
1, кг, max |
|||||||
Нм |
|
|
|
|
|
|
|
max |
1 , кг м2 |
|
|
|
|
|
|
|
|
|
|
(справ.) |
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
1000 |
40 |
145 |
105 |
60 |
82 |
174 |
|
90 |
0,05 |
6,7 |
|
|
|
|
|
|
|
|
|
|
|||
1600 |
55 |
170 |
125 |
80 |
12 |
80 |
0,06 |
9,2 |
|||
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
2500 |
60 |
185 |
135 |
85 |
105 |
220 |
|
75 |
0,08 |
10,2 |
|
|
|
|
|
|
|
|
|
|
|||
4000 |
65 |
200 |
150 |
95 |
|
62 |
0,15 |
15,2 |
|||
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
6300 |
80 |
230 |
175 |
115 |
130 |
270 |
18 |
55 |
0,25 |
22,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10000 |
100 |
270 |
200 |
145 |
165 |
340 |
|
47 |
0,50 |
36,9 |
|
16000 |
120 |
300 |
230 |
175 |
345 |
25 |
40 |
1,15 |
62,5 |
||
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
25000 |
140 |
330 |
260 |
200 |
200 |
415 |
30 |
35 |
2,25 |
100,0 |
|
|
|
|
|
|
|
|
|
||||
40000 |
160 |
410 |
330 |
230 |
29 |
6,0 |
164,3 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
63000 |
200 |
470 |
390 |
290 |
240 |
500 |
35 |
20 |
10,50 |
228,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
195
Приложение №5
Пример условного обозначения
муфты зубчатой типа 1 с номинальным крутящим моментом 4000 Нм, диаметром посадочного отверстия во втулках 50 мм, со втулками исполнения 1, климатического исполнения У, категория размещения 2:
Муфта зубчатая 1 - 4000 - 50 -1 У2
То же, типа 2 с диаметрами посадочных отверстий во фланцевых полумуфтах 55 мм:
Муфта зубчатая 2 - 4000 - 50 - 55 -1 У2
То же, типа 1, со втулками исполнения 1, в одной из которых диаметр посадочного отверстия 55 мм:
Муфта зубчатая 1 - 4000 - 50 -1 - 55 -1 У2
То же, одна из втулок исполнения 1, а другая с диаметром посадочного отверстия 55 мм исполнения 2:
Муфта зубчатая 1 - 4000 -50- 1 -55-2 У2
