181

Приложение №4

Продолжение таблицы П4.9.

Диаметры		Общие размеры		Исполнение I			Исполнение II
подшипника		Общие размеры		Исполнение I			Исполнение II
подшипника
40	80			72,7	40	57	48	80	62
40	90			80,5		60	51	90	70
	90			80,5		60	51	90	70
45	85			77,8	45	61	53	85	68
45	100			90,8		75	56	100	80
	100			90,8		75	56	100	80
50	90			82,8	50	67	57,5	90	73
50	110		3	98,9		80	62	110	86
	110		3	98,9		80	62	110	86
55	100			90,8	55	75	64,5	100	80
55	120			108,0		89	67	120	93
	120			108,0		89	67	120	93
60	110			100,8	60	85	70	110	85
60	130			117,5		95	73	130	102
	130			117,5		95	73	130	102
65	120			110,5	65	90	74,5	120	95
65	140	0,5	3,5	127,5		100	76,5	140	110
	140	0,5	3,5	127,5		100	76,5	140	110
70	125	0,3		115,8	70	95	79,5	125	102
70	150			137,0		110	82,6	150	120
	150			137,0		110	82,6	150	120
75	130	0,5		120,5	75	100	85	130	105
75	160			147,0		110	87,2	160	125
	160			147,0		110	87,2	160	125

Таблица П4.10. Манжеты резиновые армированные для валов

(из ГОСТ 8752-79), мм

Диа-		А		*.	*,	Диа-	Д			А,	fh
метр	1-й ряд		2-й рад	1-й и 2-й ряды		метр	1-й ряд	2-й рад		1-й и 2-й ряд
вала, d	1-й ряд		2-й рад	1-й и 2-й ряды		вала, d	1-й ряд	2-й рад		1-й и 2-й ряд
			35			42	62		65 68
20			37	8	12	44	–		62
			38			44	–		62
			38
21	40		37	8	12	45	65		62	10	14
21	42		42	10	14				70	10	14
	42		42	10	14				70

182

Приложение №4

Продолжение таблицы П4.10.

Диаметр		А		*.	*,	Диаметр		Д		А,	fh
вала, d	1-й ряд		2-й рад	1-й и 2-й ряды		вала, d	1-й ряд		2-й рад	1-й и 2-й ряд
22			35	8	12	48			65
22			42			48			72
			42						72
24			42	10	14		70		72
24			45			50			75
			45			50			75
25			40	8	12				80	12	16
25			45	10	14	52	75		72	10	14
			45	10	14				72	10	14
26	45		40	8	12				80	12	16
			40	8	12				80	12	16
			47			55			75	10	14
			47						75	10	14
			45						82	12	16
			45						82	12	16
28	–		47			56	80		–	10	14
			50	10	14	58			75	10	14
			50						75
			45						82	12	16
									82	12	16

30	52		47
30	52		47						80
			50			60	85		80
			50			60	85		82
									82
32			45						80
32			50						82
			50			62	–		82
			47			62	–		85
			47						85
35	58		50						90	12	16
35	58		55			63 65	90		95	10	14
			55
			57
			57
36			52			67	–		90
36			55			68	–		90 95	12	16
			55							12	16
			55
			55
38			60			70	9,5		100
			62			71	95		–	10	14
40	60		55			75	100		–
			58						102	12	16
			62						102	12	16
			62

Примечание. Пример обозначения манжеты типа 1 для вала диаметром d = 50 мм с наружным диаметром D1 = 70 мм из резины 3 группы (на основе нитрильного синтетического каучука): «Манжета 1-50 х 70-3 ГОСТ

8752-79»

183

Приложение №4

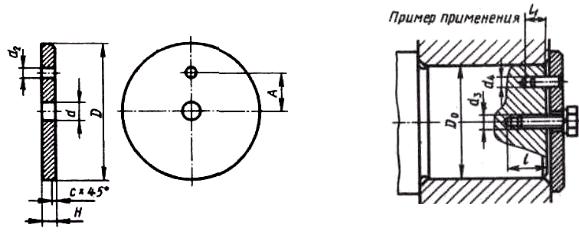

Таблица П4.11. Шайбы концевые (из ГОСТ 14734-69), мм

Шайба

Обозначение	D	H	A	d	d2	c	D0	d3	d4	l	l1	Болт	Штифт
шайбы
7019-0623	32		9				24-28
7019-0625	36		10				28-32
7019-0627	40		10				32-36
7019-0629	45	5	12	6,6	4,5	1,0	36-40	Мб	4K7	18	12	Мбх1б	4m6 x 12
7019-0631	50		16				40-45
7019-0633	56		16				45-50
7019-0635	63		20				50-55
7019-0637	67		20				55-60
7019-0639	71	6	25	9,0	5,5	1,6	60-65	М8	5K7	22	16	М8х20	5m6 x 16
7019-0641	75		25				65-70
7019-0643	85		28				70-75

Примечание. 1. * – болт по ГОСТ 7798-70. 2. ** – штифт по ГОСТ 3128-70. Пример условного обозначения концевой шайбы D = 50 мм: «Шайба

7019-0631 ГОСТ 14734-69»

184

Приложение №4

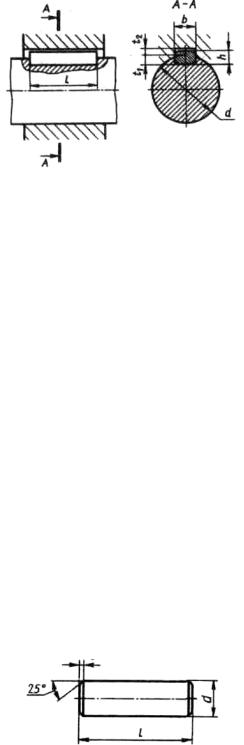

Таблица П4.12. Шпонки призматические (из ГОСТ 23360-78)

Диаметр	Сечение		Фаска у	Глубина паза		Длина
Диаметр	шпонки		Фаска у	Глубина паза		Длина
вала, d	шпонки		шпонки s			l
вала, d	b	hd	шпонки s	вала t1	ступицы t2	l
	b	hd		вала t1	ступицы t2
Св. 12 до 17	5	5		3	2,3	10–56
» 17 » 22	6	6	0,25–0,4	3,5	2,8	14–70
» 22 » 30	8	7		4	3,3	18–90
» 30 » 38	10	8		5	3,3	22–110
» 38 » 44	12	8		5	3,3	28–140
»44 »50	14	9	0,4-0,6	5,5	3,8	36–160
» 50 » 58	16	10		6	4,3	45–180
» 58 » 65	18	11		7	4;4	50–200
» 65 » 75	20	12		7,5	4,9	56–220
» 75 » 85	22	14	0,6–0,8	9	5,4	63–250
» 85 » 95	25	14		9	5,4	70–280

Примечание. Длину l (мм) призматической шпонки выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280.

Пример обозначения шпонки с размерами b = 18 мм, h = 11 мм, l= 80 мм: «Шпонка 18 x 11 x 80 ГОСТ 23360-78»

Таблица П4.13. Штифты цилиндрические (из ГОСТ 3128-70), мм

d	6	8	10	12	16
с	1,2	1,6	2	2,5	3
l	10–110	14–140	16–140	20–140	25–140

185

Приложение №4

Примечание. 1 – длину l (мм) штифта выбирают из ряда: 10, 12, 14,

16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100. 2. Предельные отклонения диаметра d= no h8.

Пример условного обозначения цилиндрического штифта d= 10мм, l= 60 мм: «Штифт 10 х 60 ГОСТ 3128-70»

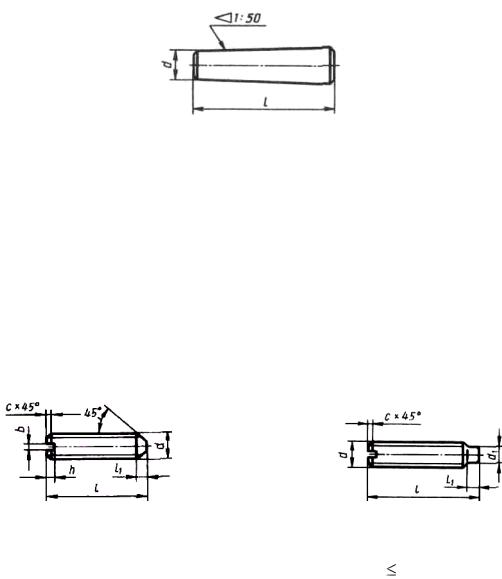

Таблица П4.14. Штифты конические (из ГОСТ 3129-70), мм

d	6	8	10	12
1	20–100	22–120	26–180	32–220

Примечание. Размер l в заданных пределах выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100.

Пример условного обозначения конического штифта d= 10 мм, l=50 мм: «Штифт 10 х 50 ГОСТ 3129-70»

Таблица П4.15. Винты установочные с прямым шлицем

классов точности А и В:

сконическим концом, рис. 1 (из ГОСТ 1476-93 и ИСО 7434-83);

сцилиндрическим концом, рис. 2 (из ГОСТ 1478-93 и ИСО 7435-83) мм

	Общие размеры					Рис. 1				Рис.2
d		b	h	c	l1		l	d1	r1		l1	l
5		0,8	1,8	1,0	–		5–25	3,5	0,3		2,5	8–25
6		1,0	2,0	1,0	2,5		6–30	4,5	0,4		3,0	8–35
8		1,2	2,5	1,6	3,0		8–40	6,0	0,4		4,0	10–40
10		1,6	3,0	1,6	4,0		10–50	7,5	0,5		4,5	12–50
12		2,0	3,5	1,6	5,0		12–50	9,0	0,6		6,0	16–50
