Поскольку не выдержано третье условие, подбираем однорольный блок диаметром 359 мм, что отвечает второму и третьему условиям и значительно превышает необходимую грузоподъёмность.
Однорольные блоки, применяемые в качестве отводных, изготавливают с откидной щекой. Их преимущество перед обычным блоком состоит в том, что они позволяют быстро, без распасовки, удалить канат и изменить направление усилия. Отводные блоки можно использовать без крюка, а только с петлёй для крепления блока к якорю.
Усилие, действующие на отводной блок Q, определяется по формуле
Q=2S∙ cos |
|
, |
(4.1) |
|
2 |
|
|
где S – усилие в сбегающей нити каната H; α – угол между нитями каната, огибающими блок (рис.4.2.)
Рис. 4.2. Схема крепления отводного блока к колонне 1 - отводной блок; 2 – тяговой канат; 3 – колонна, используемая для крепления
отводного блока; 4 – облегчённый строп для привязки блока; 5 – прокладки из деревянных планок или металлических уголков, препятствующих повреждению строительной конструкции
Пример 2
Определить усилие действующее на отводной блок и подобрать канат для привязки блока к колонне, если усилие на канат, идущее на лебёдку, составляет S=25,6 кН, а угол α между ветвями канатов, огибающих отводной блок равен 120 ْ .
Решение:
Q=2∙25,6∙ cos 60 ْ =51,2∙0,5 =25,6 кН.
По прил.2 подбираем отводной блок по грузоподъёмности диаметром 225
мм.
По усилию, действующему на строп, подбираем канат с учётом коэффициента запаса прочности, для стропа равным 6.
31
R=25,6∙6=153,6 кН
По табл.П.1.1 подбираем канат двойной свивки типа ЛК - 3 конструкции 6×25+1ОС диаметром 17,5 мм с временным сопротивлением проволок разрыву
σ=1770 Н/мм2.
5. Лебёдки
Лебёдки предназначаются для создания тягового усилия при производстве монтажных работ, при подъёме, опускании или перемещении груза. Также лебёдки предназначены для оснащения грузоподъёмных механизмов или монтажной оснастки – кранов любых конструкций, монтажных мачт, шевров, трубоукладчиков и т.п.
По конструкции лебёдки подразделяются на барабанные ручные и приводные, а также на рычажные ручные.
Ручные барабанные лебёдки применяются при производстве монтажных работ, когда не требуется высокая скорость подъёма или перемещения груза, а к интенсивности работы не предъявляются требования. Грузоподъёмность ручных барабанных лебедок колеблется от 2,5 кН до 50 кН, а по условию их установки они подразделяются на настенные и на напольные.
Настенные лебёдки крепятся к строительным конструкциям и представлены на рис.5.1.
а) |
б) |
Рис. 5.1. Настенные ручные лебедки:
а) типа ТНП с тяговым усилием 2,5 кН; б) типа ЛО-650 с тяговым усилием 6,5 кН
32

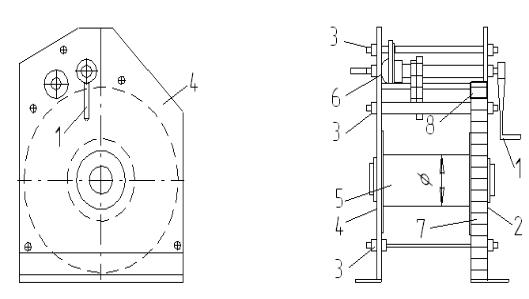

Рис. 5.2. Схема напольной барабанной лебёдки с ручным приводом
Напольные барабанные лебедки устанавливаются на земле, на полу или на перекрытии.
Лебёдка состоит из двух щёк (4), соединенных стяжными болтами (3), образующими станину.
В станине устанавливается ось, на которую насажен барабан (5), соединённый с большим зубчатым колесом (2). Усилие, приложенное к рукоятке (1) через шестерню(8), передаётся на шестерню (7) и на барабан (5). Барабан, вращаясь, наматывает на себя стальной канат. Важнейшим элементом всех лебёдок является устройство, предотвращающее самопроизвольное опускание груза. В данной лебёдке это храповой останов (6), состоящий из храпового колеса и “собачки”, последняя в момент прекращения подъёма груза упирается в зубья храпового колеса и препятствует вращению барабана. Лебёдки большой мощности оборудуют автоматическим грузоупорным тормозом.
Технические характеристики ручных барабанных лебёдок приведены в табл.П.3.1.
Особенно широкое применение при производстве монтажных работ получили ручные рычажные лебёдки типа РУЛ , грузоподъёмностью 7,5; 15,0; 30,0 кН. Лебёдка служит для подъёма, опускания или перемещения груза. Лебёдка крепится (якорится) к строительным конструкциям и может создавать направление усилия под любым углом от вертикального до горизонтального. Лебёдка имеет небольшую массу и легко переносится одним рабочим. Недостатком лебёдки является небольшая канатоёмкость.
Чертёж лебёдки представлен на рис. 5.3.
33
1. Стальной штампованный корпус, в кото- ром находится тяговый механизм.
2.Трос, на конце которого закреплён крюк 9 для подъёма груза.
3.Съёмный телескопический рычаг рабочего хода.
4.Рычаг заднего хода для опускания груза.
Рис. 5.3.
5.Рукоятка для отключения тягового механизма.
6.Ручка для переноски лебёдки.
7.Крюк для крепления лебёдки к строительной конструкции.
8.Обойма для намотки стального каната.
Действие тягового механизма основано на зажиме каната сжимами с силой, пропорциональной нагрузке. Перемещение каната в ту или иную сторону осуществляется качательным движением рычага рабочего хода или рычага заднего хода. Для того, чтобы освободить канат из тягового механизма, нужно отвести рукоятку (5) в крайнее положение. В тяговом механизме имеется устройство, предотвращающее возможность перегруза лебёдки.
Технические характеристики рычажных ручных лебёдок приведены в табл.П.4.1.
При необходимости многократного и частого подъёма и опускания груза или его подтаскивания при производстве монтажных работ применяются приводные лебёдки, имеющие привод или от двигателей внутреннего сгорания, или от электродвигателей. Применение последних на монтажной площадке имеет превалирующее значение.
Приводные электрические лебёдки, у которых передача вращающего момента от электродвигателя к барабану лебёдки осуществляется фрикционными муфтами, называются фрикционными лебёдками. Фрикционные лебёдки применяются для подтаскивания груза, применение их для подъёма груза на монтажных работах запрещено. Для подъёма и опускания грузов применяются реверсивные лебёдки, у которых барабан жёстко насажен на вал и связан с электродвигателем через шестерни. Важнейшим элементом лебёдок являются тормозные устройства, предотвращающие самопроизвольное опускание груза и являющиеся предметом постоянного контроля и внимания.
На рис.5.4 приведена лебёдка У5120.60 с тяговым усилием 6,3 кН.
34

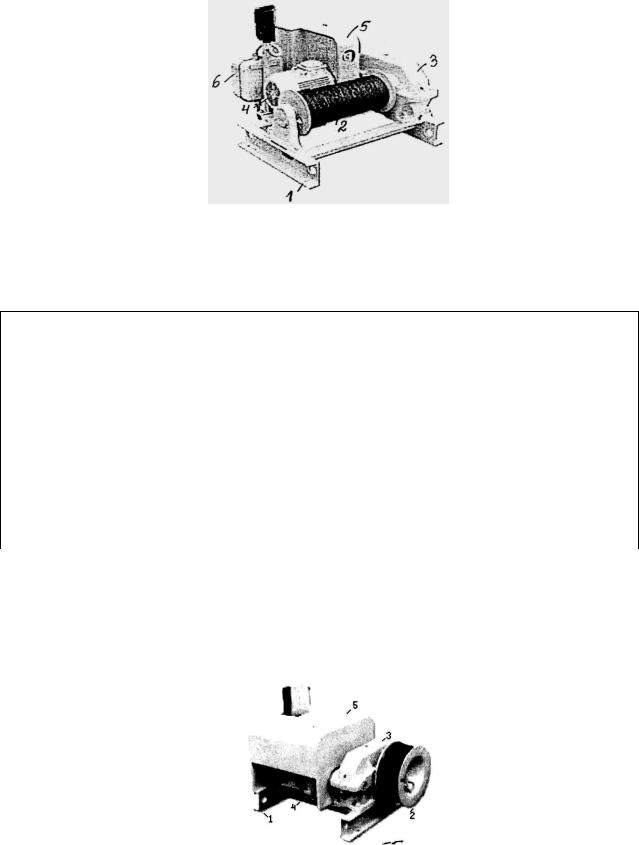

Рис. 5.4. У5120.60 (тяговое усилие 6,3 кН)
1-рама; 2-барабан с канатом; 3-редуктор; 4-электродвигатель; 5-тормозное устройство; 6-пусковое устройство
Таблица 5.1
Технические характеристики
Тяговое усилие в канате (Q), кН |
6,3 |
Скорость навивки каната (Vk), м/с |
0,58 |
Тормозной момент, кН∙м |
0,1 |
Передаточное число |
30,72 |
Канатоёмкость барабана (К), м |
130 |
Диаметр каната, мм |
8,1/8,3 |
Исполнение и габаритные размеры |
|
Длина, мм |
840 |
Ширина, мм |
835 |
Высота, мм |
805 |
На рисунке 5.5 представлена лебёдка ТЛ-14А. с тяговым усилием 4,2 кН. Отличительной особенностью этой лебёдки является то, что барабан насажен на вал редуктора консольно, что делает её очень удобной в использовании.
Рис.5.5. ТЛ-14А (тяговое усилие 4,2 кН):1-рама; 2-барабан; 3-редуктор; 4-электродвигатель; 5-защитный кожух
