Материал: Механизация такелажных работ при сооружении систем теплоснабжения и вентиляции. Дольник А.М., Щукина Т.В

40

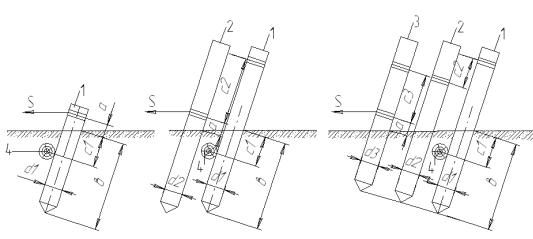

Рис. 6.1. Схема деревянных свайных якорей:

а) одинарный; в) двойной; с) тройной. S- тяговое усилие; 1,2,3- номера свай; 4-опорное бревно

Недостатком свайных деревянных якорей является большая трудоёмкость забивки сваи и значительный безвозвратный расход древесины.

Широкое применение при производстве монтажных работ нашли деревянные горизонтальные якоря (рис.6.2). Они представляют собой одно или несколько брёвен, зарытых в землю. К середине этих брёвен привязывают стальной канат (тягу), концы которого выводят на поверхность и сращивают в виде петли, к которой крепятся рамы лебедок или отводные блоки. Тяги также можно изготавливать из профильного металла, имеющегося в наличии. Такие якоря воспринимают усилие до 90 – 150 кН. Сечение элементов якоря и устойчивость якоря определяются расчетом.

Лебедка или блок крепятся к серьге. Возможный угол отклонения действия силы равен 15°.

41

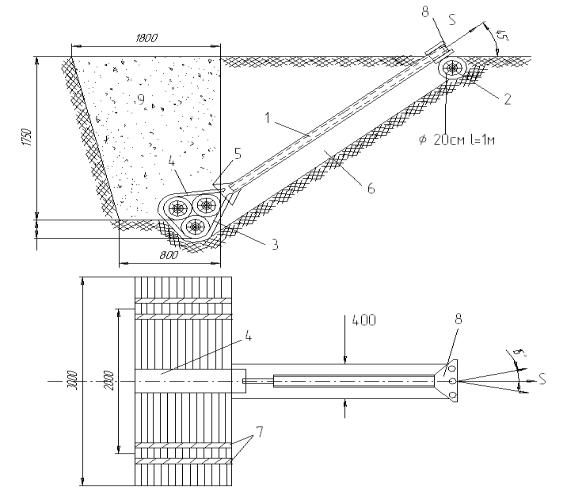

Рис. 6.2. Схема деревянно-земляного горизонтального якоря на усилие 50 кН: 1- тяга из двутавра №10; 2- опорное бревно; 3- пакет бревен из трех штук; 4- хомут; 5- косынка; 6- канавка; 7- скрутка из проволоки; 8- серьга; 9- насыпной грунт

Примечание: размеры якоря приняты в результате расчета в приведенном ниже примере.

Устойчивость якоря, имеющего несколько или одно горизонтальное бревно, определяется по расчетной схеме, приведенной на рис.6.3, и формуле

42

Сечение горизонтального бревна при одной тяге определяется из условия, что напряжение в бревне от изгиба будет меньше σдоп = 100 кН/см².

Максимальный изгибающий момент в бревне M:

где g – равномерно распределенная нагрузка на бревно.

где L – длина бревна в см; n – количество бревен. Момент сопротивления сечения бревна изгибу W, см³:

где n – количество бревен; d – диаметр одного бревна, см.

Напряжение в бревнах от изгиба

Пример

Рассчитать деревянно-земляной горизонтальный якорь на усилие 50 кН, угол наклона тяги α=45°. Якорь состоит из трех бревен диаметром 30 см, длиной 2500 мм. Размеры котлована Н=1750 мм; b = 1800 мм; b1 = 800 мм. Грунт засыпки песок γ=15 кН/м³; коэффициент трения дерева по грунту φ=0,5.

Расчетная схема представлена на рис. 6.3. Решение:

Проверяется якорь на устойчивость под действием вертикальных сил.

G = ((b +b1 )/2)∙ H∙L∙γ = ((1,8+0,8)/2)∙1,75∙2,5∙15=85,3 кН;

Т= φ∙S∙cosα = 0,5∙50∙0,7071=17,7 кН;

N= S∙sinα = 50∙0,7071 = 35,35 кН;

85,3+17,7=103 кН;

K∙N2 = 3∙35,35=106 кН.

Поскольку G+T=85,3+17,7=103<K∙N2=106, условие устойчивости не выдержано. Принимаем бревна длиной L=3000 мм.

43

G=(( 1,8+0,8)/2)∙1,75∙3,0∙15=102,4; G+T=102,4+17,7=120,1 кН.

120,1>106.

Условие устойчивости выдержано.

Проверяются сечения горизонтального бревна из условия прочности бревен на изгиб.

g = S/(n∙L) = 50000/(3∙300) = 55,6 Н/см;

M = (g∙L²)/8 = (55,6∙300²)/8 = 625500 Н∙см;

W= 0,1∙d³∙n = 8100 см³;

σ= M/W = 625500/8100 = 77,2 Н/см² <[σдоп] = 100 Н/см².

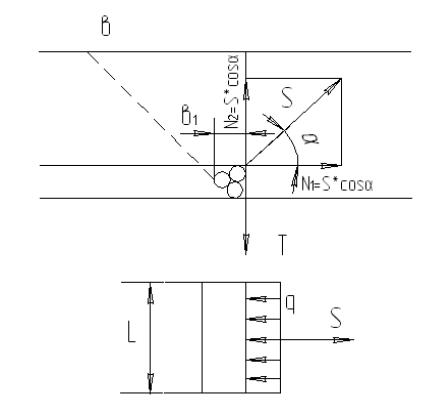

Рис. 6.3. Расчетная схема горизонтального якоря

Бетонные якоря, полузаглубленные якоря, наземные якоря, инвентарные рамные и винтовые якоря применяются при монтаже крупнотоннажного технологического оборудования и в практике монтажа систем теплогазоснабжения и вентиляции не применяются.

7. Домкраты

При монтаже отопительных котлов, крупных вентиляторов, фильтров, дымососов, воздуходувок применяются домкраты, позволяющие перемещать мон-

44

тируемое оборудование на небольшие расстояния. Эту операцию производят при выверке горизонтальности оборудования, при укладывании под оборудование катков, для удаления из-под оборудования закаточных путей и салазок, для растяжки П – образных компенсаторов и в других подобных случаях.

По принципу устройства домкраты подразделяются на винтовые, реечные, клиновые и гидравлические. Последние при монтаже систем ТГС и вентиляции не применяются. Они находят применение при монтаже тяжеловесного технологического оборудования.

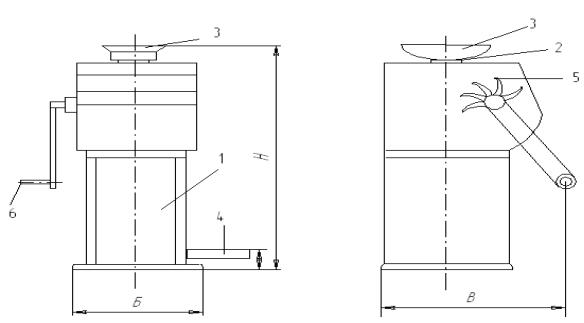

Рис. 7.1. Схема реечного домкрата:

1 – корпус; 2 – выдвижная рейка; 3 – головка; 4 – лапа; 5 – храповик с собачкой; 6 – рукоятка

Внутри корпуса домкрата помещена система шестерен, посредством которой передается вращение на звездочку, связанную с зубчатой рейкой.

Вращая рукоятку (6), рейка поднимается или опускается. Вместе с рейкой движется гофрированная головка, которая подводится под груз. Если груз расположен низко, под него подводится лапа (4). Чтобы удержать груз в нужном положении, установлен храповик с собачкой (5). Техническая характеристика реечных домкратов приведена в табл.7.1.
