Включение телевизора в рабочий режим производится нажатием кнопок "CHANNEL^" и"CHANNEL^" на передней панели телевизора или ПДУ, а также кнопками прямого выбора программ ПДУ. Индикатор дежурного режима 2 при этом гаснет (в отдельных модификациях телевизора красный цвет свечения индикатора изменяется на зеленый). Изображение на экране телевизора появляется через10…15 с после включения.

Выключение телевизора в "дежурный" режим производится кнопкой "STANDBY" на ПДУ или кнопкой 1 на телевизоре. В этом состоянии телевизор потребляет малое количество электроэнергии и находится в готовности к включению его с ПДУ. Для полного отключения телевизора необходимо вынуть вилку сетевого шнура из розетки.

2.5. Органы управления телевизором «Рубин»

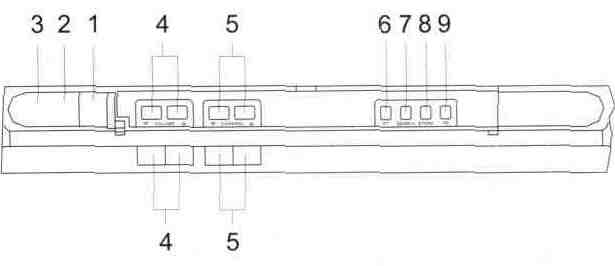

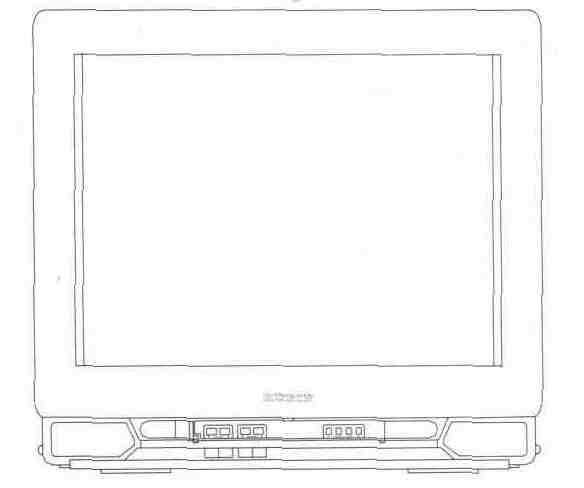

Внешний вид передней панели телевизора «Рубин» и его органы управления представлены на рис. 2. Их обозначения на рис. 2 определяются в следующей последовательности:

1 - кнопка выключения телевизора в "дежурный" режим;

2 - индикатор "дежурного" режима;

3 - окно приемника дистанционного управления;

4 - кнопки управления параметрами звука и изображения;

(^) увеличение, (v) уменьшение;

5 - кнопки выбора программ по "кольцу";

6 - кнопка точной настройки на программу;

7 - кнопка включения автоматического поиска станции;

8 - кнопка запоминания настройки и регулировок;

9 - кнопка выбора вида регулировок;

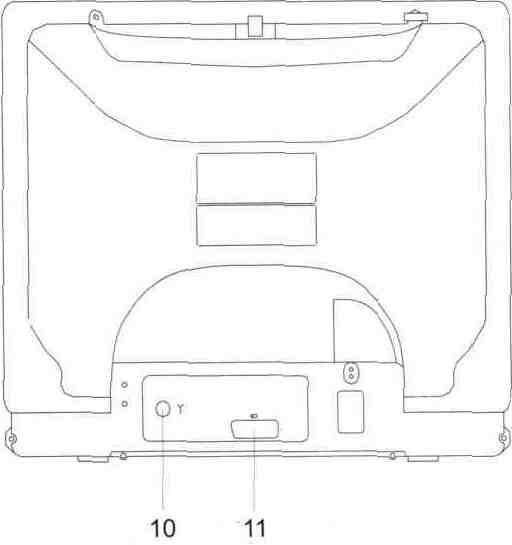

10 - антенное гнездо;

11 - разъем подключения внешних устройств (SCART).

Рис. 2. Органы управления телевизора

2.6. Пульт дистанционного управления

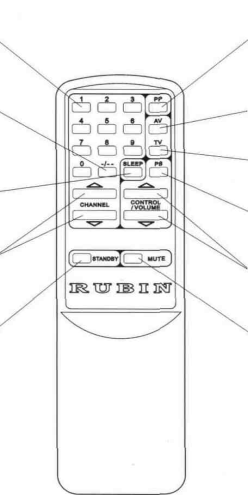

Стандартный пульт дистанционного управления (ПДУ) телевизором «Рубин» представлены на рис. 3. Расположение и назначение кнопок на ПДУ приведено ниже.

Включение в 1...9, 0. Установка запомненных значений громкости,

Прямой выбор программ яркости, насыщенности,

контраст­ности, четкости

Включение видеорежима

Выбор одно / двузначного

номера программы Включение телевизионного режима

Выбор вида регулировки

Управление таймером

Переключение программ Увеличение/уменьшение громкоcти яркости,

по ''кольцу'' насыщен­ности, контрастности, четкости

Выключение в Включение/выключение звука

"дежурный режим"

Рис. 3. Пульт дистанционного управления телевизором «Рубин»

Настройка телевизора на программы

Включите телевизор, выполняя действия, описанные в разделе "ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА".

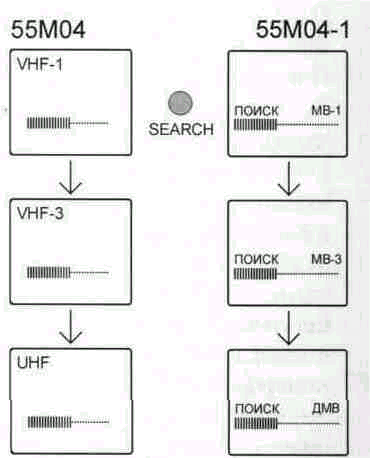

Нажмите кнопку включения автоматического поиска "SEARCH" на телевизоре. При этом на экране Вы увидите надпись, показывающую диапазон волн, в котором осуществляется поиск станции и шкалу настройки (рис. 4). При поиске переход с одного диапазона волн на другой происходит автоматически, т.е. при достижении, например, конца диапазона MB-1 поиск продолжается в диапазоне МВ-3 и т.д.

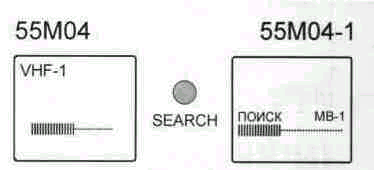

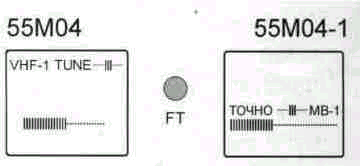

Для ускоренного переключения диапазонов, кнопку "SEARCH" необходимо удержать в нажатом состоянии около 3-х секунд, после чего начнут переключаться диапазоны. При включении нужного диапазона кнопку отпустите, после чего начнется автоматический поиск в этом диапазоне (рис. 5). Соот­ветствие диапазонов волн номерам принимаемых каналов для частотных сеток стандартов B/G и D/K приведено в таблице. При обнаружении сигнала станции настройка останавливается. Однако, в случае неблагоприятных условий приема (при плохом сигнале), может потребоваться ручная остановка и подстройка на сигнал станции. Для возврата на пропущенную станцию необ­ходимо нажать и удерживать кнопку "FT" на передней панели телевизора, пока телевизор не настроится на нужную станцию, после чего кнопку отпустить. Дополнительная шкала на экране показывает процесс точной настройки (рис. 6).

Рис. 4

Pис. 6

Pис. 5

Введение информации в память

П

Рис. 4

Рис. 4

осле того, как станция будет найдена, шкала настройки исчезнет, появится звук и изображение найденной программы. Для введения в память параметров настройки на станцию, в телевизоре модели "РУБИН 55М04" нажмите кнопку "STORE" на передней панели телевизора. На экране появится надпись красного цвета "STORE- " (рис. 7). В телевизоре "РУБИН 55М04-1", после того как станция будет найдена, надпись "ЗАПОМНИТЬ -" возникает на экране автоматически. Во время высвечивания надписи "STORE -" или "ЗАПОМНИТЬ -" (около 5 с), кнопками "CHANNEL^ " и "channel.v " на передней панели телевизора или кнопками прямого выбора программ ПДУ "0...9" введите номер программы, по которому в дальнейшем будет вызываться данная станция, например "1". При этом на экране появится надпись "STORE 1" или "ЗАПОМНИТЬ 1" (для модели "РУБИН 55М04-Г). Нажмите повторно кнопку "STORE" на передней панели телевизора и убедитесь, что на экране цвет надписи "STORE" ("ЗАПОМНИТЬ") изменился на зеленый. Это означает, что найденная программа записана в память телевизора под номером "1".

П ереключение программ

Н

Рис. 8

епосредственный выбор программы по номер у возможен только с ПДУ. При переключении программ с однозначными номерами (О...9), номеру нажатой кнопки ПДУ соответствует номер включаемой программы (рис. 8).

П

Рис. 9

ереключение программ "по кольцу" производится в двух направлениях кнопками "CHANNEL^" и "CHANNELv" как на передней панели, так и на ПДУ. При каждом нажатии соответствующей кнопки номер программы увеличивается ("CHANNEL^") или уменьшается ("CHANNEL v"), при этом номер включаемой программы высвечивается в левом верхнем углу экрана. Переключение происходит только на заранее записанные в память программы. После включения кнопкой "CHANNEL^" программы, записанной под наибольшим номером, дальнейшее нажатие на эту же кнопку включает программу записанную в память с наименьшим номером (отсюда название - переключение "по кольцу").

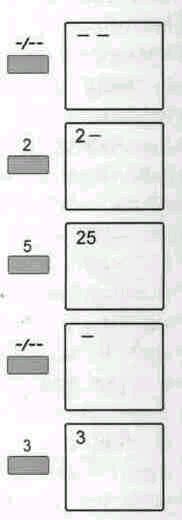

Для включения программ с номерами от 10 до 89, предварительно нажмите кнопку "-/—" на ПДУ, при этом на экране в левом верхнем углу появится символ "—", обозначающий включение режима ввода двузначных номеров программ (рис. 9).

Выбор программ с двузначными номерами производится двумя нажатиями кнопок ПДУ: вначале вводится первая цифра номера программы (десятки), затем вторая (единицы). Например, для пере­ключения на программу с номером "25" необходимо нажать кнопку "2", затем кнопку "5" на ПДУ.

Возврат к режиму ввода однозначных номеров программ производится повторным нажатием кнопки "-/—" на ПДУ, при этом на экране высвечивается символ "-".

Регулировка изображения и звука

Для регулирования громкости используйте кнопки "VOLUME ^", "VOLUME v" на передней панели телевизора, или "CONTROL / VOLUME ^", "CONTROL / VOLUME v" на ПДУ. Нажатие на кнопку "VOLUME ^" увеличивает гром­кость, на кнопку "VOLUME v" - уменьшает ее.

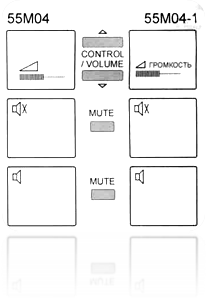

Для быстрого отключения звука нажмите кнопку "MUTE" на ПДУ. Включение звука с прежней громкостью производится повторным нажатием этой же кнопки (рис. 10). Для плавного включения звука нажмите и удерживайте кнопку "VOLUME ^A" на передней панели или кнопку "CONTROL / VOLUME ^" на ПДУ.

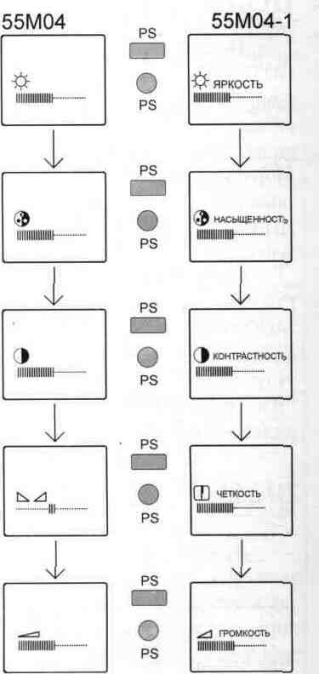

Эти же кнопки используются для регулирования яркости, насыщенности, контрастности, и четкости изображения. Вид регулировки выбирается кнопкой "PS" на передней панели телевизора или на ПДУ по "кольцу". Каждое нажатие этих кнопок вызывает на экран шкалу соответствующей регулировки (рис. 11).

Качественное изображение достигается правильной регулировкой яркости, контрастности, насыщенности и четкости. Яркость изображения необходимо установить такой, чтобы заведомо черные элементы сюжета были едва подсвечены. Лучше всего это сделать при передаче испытательной таблицы, которая обычно передается перед началом вещания. Насыщенность изображения лучше всего отрегулировать при студийной передаче, добиваясь наиболее естественного цвета лица диктора. При просмотре некоторых кинофильмов, особенно старых, регулировку оптимального уровня насыщенности лучше не делать, т.к. цвета в них часто искажены и неестественны. Регулировку контрастности устанавливают в положение, при котором дальнейшее ее увеличение не увеличивает яркость наиболее светлых участков изображения. Эту регулировку также лучше делать во время студийных передач. Оптимальное положение регулятора четкости – среднее положение по шкале индикации. Увеличение четкости улучшает прорисовку мелких деталей изображения, но это повышает качество изображения только при хорошем сигнале. Если телевизор находится на значительном расстоянии от телецентра, и на изображении наблюдается повышенный уровень шумов ("снег"), то улучшить качество изображения можно, уменьшая установленное значение четкости, при котором уменьшается и заметность шумов на изображении.

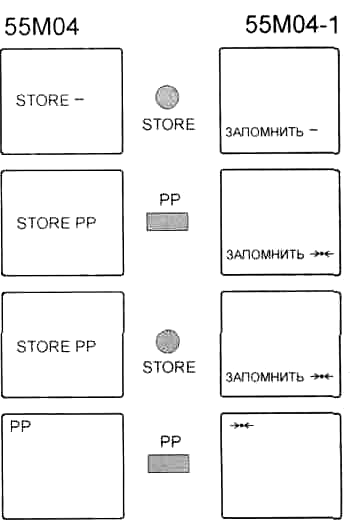

Настроенные значения громкости звука, яркости, насыщенности, контрастности и четкости изображения могут быть записаны в память телевизора. Для этого, после регулировки параметров изображения и звука в наилучшее для просмотра программ положение, нажмите кнопку "STORE" на передней панели телевизора. На экране появится надпись "STORE -" ("ЗАПОМНИТЬ -" для модели 55М04-1) красного цвета (рис.12).

Далее, нажмите кнопку "РР" на ПДУ, при этом на эк­ране возникает надпись "STORE РР" ("ЗАПОМНИТЬ ").

Рис.10

Рис. 12

Рис. 11

Еще раз нажмите кнопку "STORE" на передней панели. Надпись "STORE" (" ЗАПОМНИТЬ ") изменит цвет с красного на зеленый. Это означает, что отрегулированные значения параметров изображения и звука записаны в память телевизора. После этого записанные значения регулировок будут автоматически устанавливаться после включения телевизора в сеть, а также после нажатия кнопки "РР" на ПДУ при работе телевизора.

Подключение внешних видеоустройств

Первый вариант. Радиочастотный выход внешнего устройства, например выход "RF OUT" видеомагнитофона, соедините с антенным гнездом телевизора кабелем, входящим в комплект видеомагнитофона. Телевизионную антенну при этом подключите к антенному гнезду видеомагнитофона. Произведите настройку телевизора на канал работы видеомагнитофона, в соответствии с разделом "НАСТРОЙКА ТЕЛЕВИЗОРА НА ПРО­ГРАММУ", получите на экране изображение тест-сигнала или видеозаписи, после чего занесите параметры настройки в память в соответствии с разделом "ВВЕДЕНИЕ ИНФОРМАЦИИ В ПАМЯТЬ". В дальнейшем при работе с видеомагнитофоном исполь­зуйте программу с данным номером.
