Второй вариант (более предпочтительный с точки зрения качества изображения). Соедините НЧ разъемы видеомагнитофона "VIDEO OUT", "VIDEO IN", "AUDIO OUT", "AUDIO IN" с разъемом SCART на задней стенке телевизора с помощью специального кабеля, приобретаемого отдельно. Для просмотра видеопрограммы от внешнего устройства, переключите телевизор в видеорежим в соответствии с разделом "ВКЛЮЧЕНИЕ ВИДЕОРЕЖИМА". Для записи текущей телепрограммы на видеомагнитофон переключите видеомагнитофон в режим записи.

Включение видеорежима

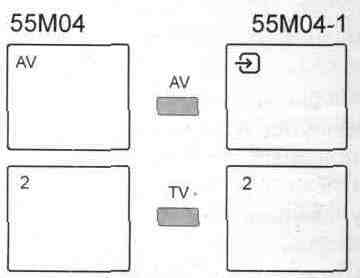

Н ажмите на ПДУ кнопку "AV", при этом телевизор перейдет в режим работы от внешних видеоустройств, подключенных к разъему SCART на задней стенке телеви­зора. В левом верхнем углу экрана появится надпись "AV" или символ (рис. 13). Для возобновления просмотра телепередач нажмите кнопку "TV" на ПДУ.

Рис. 13

Программирование таймера

Телевизор имеет встроенный таймер, который позволя­ет выключить телевизор в "дежурный" режим через заданное время. Значение времени отключения может быть установлено до 120 минут с шагом 15 минут для модели "РУБИН 55М04" (15, 30, 45 ...120, OFF) и с шагом 10 минут для модели "РУБИН 55М04-1" (10, 20, 30 ... 120, ВЫКЛ).

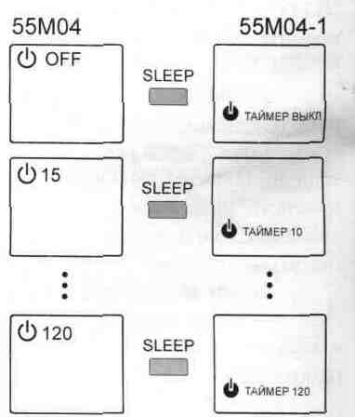

Рис. 14

Для программирования таймера нажмите кнопку "SLEEP" на ПДУ. На экране появится надпись " OFF" ("ТАЙМЕР ВЫКЛ") означающая, что таймер выключен (исходное состояние). Далее, нажатиями кнопки "SLEEP", установите требуемое значение времени работы телевизора до отключения (рис.14).

Для выключения таймера нажатиями кнопки "SLEEP" на ПДУ добейтесь появление надписи "OFF" ("ТАЙМЕР ВЫКЛ").

Принцип работы пульта дистанционного управления

ПДУ выполнен на микроконтроллере SAA3010 ф. PHILIPS (D1), который формирует сигнал команд в виде последовательности импульсов, заполненных поднесущей частотой 36 кГц, что обеспечивает возможность дополнительной фильтрации на приемной стороне для повышения помехозащищенности канала передачи. Аналог SAA3010 выпускает также НПО «ИНТЕГРАЛ», который имеет название ILA3010D.

3. Вопросы к домашнему заданию

3.1. Перечислите функциональные возможности телевизора “Рубин”.

3.2. Перечислите автоматические регулировки, используемые в телевизоре “Рубин”.

3.3. Назовите основные характеристики телевизора “Рубин”.

3.4. Каковы основные особенности телевизоров “Рубин”?

3.5. Назовите основные функциональные узлы телевизоров “Рубин”.

3.6. Охарактеризуйте режимы работы телевизоров “Рубин”.

3.7. Опишите пульт дистанционного управления телевизора “Рубин”.

3.8. Опишите последовательность настройки и переключения программ с помощью ПДУ.

3.9. Опишите последовательность регулировки изображения и звука с помощью ПДУ.

3.10. Назовите основные конструктивные особенности телевизоров “Рубин”.

4. Лабораторное задание и методические указания по его выполнению

4.1. Получить у преподавателя вариант задания.

4.2. Осуществите настройку телевизора с помощью ПДУ на заданные программы.

4.3. Введите информацию о программах в память.

4.4. Осуществите регулировку изображения и звука.

4.5. Осуществите подключение внешних видеоустройств.

4.6. Осуществите программирование таймера.

5. Указания по офрмлению отчета

Отчет должен содержать:

• наименование и цель лабораторной работы;

• результаты выполнения домашнего задания;

• результаты выполнения каждого пункта лабораторного задания с необходимыми пояснениями и обоснованиями;

• выводы с результатом выполнения лабораторной работы с кратким перечнем приобретенных при ее выполнении.

6. Контрольные вопросы

6.1. Расскажите и покажите в телевизоре расположение органов управления.

6.2. Покажите и охарактеризуйте назначение кнопок на панели ПДУ:

• увеличение/уменьшение;

• PP, AV, TV, PS;

• STANDBY, MUTE

• 1...9,0, и -/--;

• SLEEP.

6.3. Охарактеризуйте внешний вид телевизора “Рубин”, оцените его с точки зрения художественно-конструкторских показателей.

6.4. Какие меры приняты в телевизоре для обеспечения ремонтопригодности?

6.5. Перечислите знания и навыки, приобретенные при выполнении лабораторной работы.

Лабораторная работа № 6 изучение технологического оборудования для автоматизированной настройки телевизора

1. Общие указания по выполнению лабораторной работы

Цель работы: изучение структуры и принципов работы технологического оборудования для автоматизированной настройки телевизора «Рубин».

В процессе выполнения лабораторной работы студент должен изучить и освоить технологическое оборудование для автоматизированной настройки телевизора «Рубин», обратив внимание на работу в шинном режиме с реальным процессором и в режиме ИК-канала при имитации пульта управления.

На выполнение данной лабораторной работы отводится 4 часа учебного времени, т.е. за одно занятие. Перед выполнением лабораторного задания студент должен выполнить домашнее задание в соответствии с данными методическими указаниями и ответить на вопросы домашнего задания. Кроме того, студент должен пройти инструктаж по технике безопасности.

Студент, явившийся на занятие, должен иметь методические указания по данной лабораторной работе, полученные в библиотеке ВГТУ в печатном или электронном виде.

К отчету о выполненной лабораторной работе прилагаются необходимые схемы, эскизы и другие материалы, согласно указаниям по оформлению.

2. Домашние задания и методические указания по их выполнению

2.1. Изучите назначение и принципы работы прибора ршт-1

Прибор РШТ-1 (рис.15) предназначен для настройки телевизоров схемотехника которых базируется на ИМС SAA5531 CTV832 PR_0 CTV832 PR_1 V1.0…V2.1.

Рис. 15. Передняя панель прибора РШТ-1

Прибор позволяет ускорить процесс настройки телевизора за счет прямого доступа к энергонезависимой памяти с помощью сервисного разъёма на плате телевизора; прибор также позволяет генерировать последовательность команд пульта дистанционного управления для быстрого доступа к регулировкам через сервисное меню. В составе с прибором контроля баланса белого ПКББ-01 прибор РШТ-1 позволяет автоматически устанавливать баланс белого.

Прибор РШТ-1 построен на базе монокристальной микроЭВМ AT89LV52. Прибор РШТ-1 имеет встроенную энергонезависимую память в которую записываются настройки «эталонного» телевизора. Например, один телевизор настроен вручную – установлены опции, геометрические параметры, частота ПЧ и т.п. Чтобы установить такие же настройки на другом телевизоре достаточно подключить прибор РШТ-1 к «эталонному» телевизору и скопировать во внутреннюю память прибора все настройки телевизора. Далее подключаем прибор к ненастроенному телевизору и копируем настройки из прибора РШТ-1 в телевизор. Всё! При включении этого телевизора настройки будут такие же как и у «эталонного».

Работа с прибором возможна в двух режимах: в шинном, когда телевизионный процессор управления SAA5531 на шасси телевизора переводится в неактивный режим («Factory mode») и процессор в приборе РШТ-1 выполняет все регулировки «напрямую», и в режиме ИК-канала или имитации пульта дистанционного управления, когда нажатие на одну клавишу ведёт к генерации последовательности команд RC5, которая ведёт к активации какоголибо из пунктов сервисного меню. Например, нажатие на клавишу AutoSearch на приборе РШТ-1 ведёт к последовательной имитации нажатий на обычном пульте кнопок TV, долгое нажатие на кнопку SEL, долгое нажатие на белую кнопку. Левая часть клавиатуры (AWB, VSD, R, G, B, AGC, V-slope, V-shift, V-amp, S-corr, H-shift, EW-amp, Parabola, Corner, Trapezia и «+» «-») может работать как в шинном режиме, так и в режиме ИК-канала. При работе с этими клавишами в шинном режиме (гаснет индикатор «Remote control») формируется сигнал низкого уровня SERV, который переводит телевизионный процессор управления SAA5531 в неактивное состояние «Factory mode», а затем прибор РШТ-1 имитирует работу телевизионного процессора по алгоритму в соответствии с нажатой клавишей. Клавиши «+» «-» в шинном режиме регулируют значение выбранного параметра по шине. При переходе в режим ИК-канала (включён индикатор «Remote control») нажатие на именованные клавиши вызывает генерацию последовательности команд для входа в соответствующее сервисное меню, а функции клавишей «+» «-» аналогичны одноименным кнопкам на пульте дистанционного управления.

Питание прибора может осуществляться как от шасси телевизора (3.0…3.8V, max 25mA), так и от внешнего источника, однако делать это целесообразно только при использовании ИК-канала, т.к. при плохой развязке источника питания подключение прибора РШТ-1 к шасси может привести к повреждению шасси телевизора.

При подключении прибора РШТ-1 к прибору контроля баланса белого ПКББ-01 возможна автоматизированная настройка баланса белого по ИК-каналу. Прибор РШТ-1 читает с помощью прибора ПКББ-01 (протокол RS232, 8N1) абсолютные значения яркостей первичных цветов (R, G, B) и в соответствии с этими значениями генерирует последовательность команд пульта дистанционного управления для установки правильного баланса белого.

2.2. Изучите работу с прибором ршт-1 в различных режимах

2.2.1. Подготовка к работе

Прибор РШТ-1 при первом включении нуждается в инициализации NVM (если прибор не предполагается использовать в шинном режиме – процедуру инициализации можно пропустить).

Прибор может запоминать настройки 8-ми моделей телевизора, однако, при первом включении, как правило память прибора – чистая. Для инициализации памяти прибора необходимы уже настроенные модели телевизоров, которые планируется настраивать с помощью прибора.

Для инициализации памяти прибора необходимо подключить прибор РШТ-1 с помощью соответствующего кабеля к сервисному разъёму на шасси телевизора при включенном питании телевизора. Далее подать питание на телевизор: при этом телевизор должен включиться в нормальный рабочий режим, а на приборе должен быть включён индикатор «Remote control». Далее следует дождаться появления изображения на экране телевизора и кратковременно нажать клавишу «NVM» для перевода прибора РШТ-1 в шинный режим. При этом включится индикатор текущей модели телевизоров с которой работает прибор (верхний ряд индикаторов). Затем следует нажать и удерживать не отпуская (!) в течение около 6 секунд клавишу «NVM» на приборе. Во время удержания кнопки индикатор модели телевизора медленно мигает. Когда прибор входит в режим инициализации памяти - при этом на индикаторе модели телевизора последовательно переключаются – клавишу «NVM» надо отпустить. Индикатор текущей модели телевизора начинает мерцать. Прибор готов к получению настроек.

Находясь в этом режиме (индикатор модели мерцает) следует выбрать модель телевизора клавишами «+» «-» находящимися под клавишами установки геометрии телевизора. После выбора модели следует нажать и удерживать в течение 6-ти секунд (см. на индикатор) клавишу «NVM» для копирования данных из подключенного телевизора в прибор. При этом индикатор модели телевизора мигает в такт производимым внутренним операциям. После окончания процесса копирования индикаторы модели начинают последовательно переключаться, показывая окончание операции. Если в процессе копирования произошла ошибка, то начинают перемигиваться индикаторы 1-ой и 2-ой модели телевизоров («семафор»). После окончания операции копирования следует нажать клавишу «TV» в правой верхней части клавиатуры прибора РШТ-1.

Если по каким-либо причинам в операции копирования отпала необходимость, а прибор находится в режиме ожидания нажатия либо клавишей «+» «-», либо клавиши «NVM», то следует нажать кнопку «TV» для выхода из режима ожидания.

После копирования настроек в память прибора скопированные установки делаются текущими и состояние прибора сохраняется после выключения питания (т.е. если перед выключением была выбрана 3-я модель телевизора и соответствующие этой модели настройки).

Процедуру копирования повторяют для всех моделей телевизоров следя за тем чтобы настройки попадали в разные сегменты памяти (для 1-ой модели – 1-ый индикатор, для 2-ой модели – 2-ой индикатор и т.д.), т.к. при копировании в один сегмент предыдущие настройки сегмента уничтожаются.
