Материал: Методические указания к лабораторным работам по дисциплине «Устройства приема и передачи сигналов в СПЦС». Поликарпов Э.Д., Манюхин В.А

Домашнее задание № 2

Изучить основные схемы УРЧ и УПЧ, принцип действия и назначение элементов схем.

Теоретические сведения

Необходимо иметь в виду, что схемы УВЧ (УРЧ, УПЧ) - традиционные, содержат усилительный элемент (с цепями питания, смещения и стабилизации режима), нагрузку и элементы связи между каскадами. Принцип действия усилителя, назначение элементов схем и их выбор, временные диаграммы напряжений и токов известны из курса аналоговых устройств. (Напомним, что выбор значений емкостей разделительных и блокировочных конденсаторов должен производиться с учетом рабочего диапазона частот).

В качестве усилительного элемента (УЭ) в УВЧ используют транзисторы полевые и биполярные, дифференциальные и каскодные схемы, многотранзисторные усилительные элементы интегральных схем (в каскадах УПЧ). В качестве нагрузки в УРЧ и в слабоизбирательных каскадах УПЧ используют одиночные резонансные контуры (рис. 1). В УПЧ обычно используют более сложные избирательные системы - двухконтурные (рис. 2) и трехконтурные полосовые фильтры, фильтры сосредоточенной избирательности (ФСИ) (рис. 4). В транзисторных УПЧ наряду с ФСИ обычного типа (из LС-звеньев) используют также специальные пьезокерамические или пьезомеханические, при этом уменьшаются размеры печатных плат и облегчается настройка тракта ПЧ. В качестве нагрузки неизбирательных УВЧ обычно используются резисторы (рис. 3). В этом случае паразитные емкости схемы (выходная емкость транзистора, емкость монтажа, емкость нагрузки) подключены параллельно резистору нагрузки и уменьшают усиление каскада в области высоких частот.

Для повышения избирательности УРЧ по прямому ка-

4

налу обычно используют режекторный фильтр, состоящий из последовательного контура, включенного параллельно нагрузке УРЧ и настроенного на промежуточную частоту (контур L1C1 на рис. 3).

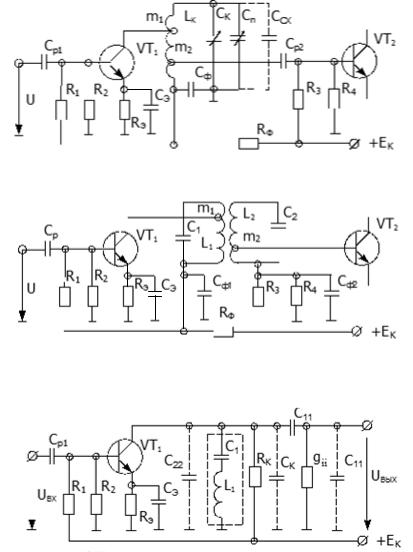

Рис. 1. Схема каскада одноконтурного резонансного УРЧ

Рис. 2. Схема каскада УПЧ с двусконтурным полосовым фильтром

Рис. 3. Схема каскада апериодического УРЧ

5

С2 С2

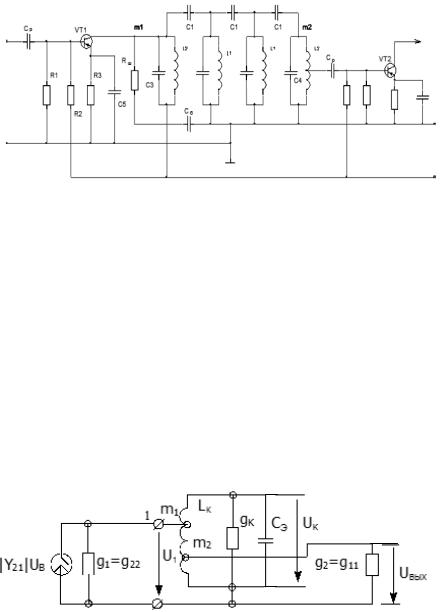

Рис. 4. Схема каскада УПЧ с ФСС

Домашнее задание № 3

Изучить методику анализа обобщенной эквивалентной схемы УВЧ и определения основных качественных показателей.

Теоретические сведения

На рис. 5 приведена обобщенная эквивалентная схема одноконтурного резонансного усилителя (см. рис. 1), справедливая для любого УЭ и любой схемы его включения – при подстановке соответствующих Y-параметров.

Рис. 5. Эквивалентная схема резонансного УРЧ

6

Резонансный коэффициент усиления находим, полагая

Э 0 :

Полоса пропускания (и избирательность) одноконтур-

ного усилителя, как и входной цепи, зависит от эквивалентного затухания шунтированного контура

Избирательность одноконтурного усилителя по сосед-

нему каналу (при малых расстройках помехи) определяется только резонансными свойствами контура

где fСК= fСК-f0 - расстройка соседнего канала.

Избирательность усилителя при больших расстройках помех (например, по зеркальному каналу, по прямому каналу) зависит как от избирательных свойств нагрузки усилителя (контура), так и от значений коэффициентов включения УЭ и нагрузки на частоте помехи:

7

канала (для прямого канала вместо fЗК подставить fПР).

С ростом частоты настройки избирательность усилителя по соседнему и зеркальному каналам уменьшается. Избирательность радиовещательного приемника по прямому каналу в диапазоне ДВ уменьшается с ростом частоты настройки, в остальных диапазонах увеличивается.

Домашнее задание № 4

Ознакомиться с методикой исследования устойчивости

УВЧ.

Теоретические сведения

Понятие устойчивости резонансного (полосового) усилителя включает не только требование отсутствия самовозбуждения, но и устанавливает определенную степень

удаленности усилителя от режима самовозбуждения.

Последнее вызвано тем, что с приближением к режиму самовозбуждения недопустимо искажается форма АЧХ

усилителя, ухудшается стабильность формы АЧХ и коэффициента усиления.

Обратная связь в усилителях возникает как за счет

общих цепей питания каскадов, электрической и магнитной связи входа и выхода усилителя (в н е ш н я я ОС), так и за счет проводимостей обратной передачи усилительных элементов (внутренняя ОС).

Влияние ОС приводит к изменению входной и выходной проводимостей усилителя (входная проводимость под действием ОС уменьшается на частотах ниже частоты резонанса нагрузки и при достаточно большой ОС может

8
