Материал: Методические указания к лабораторным работам по дисциплине «Устройства приема и передачи сигналов в СПЦС». Поликарпов Э.Д., Манюхин В.А

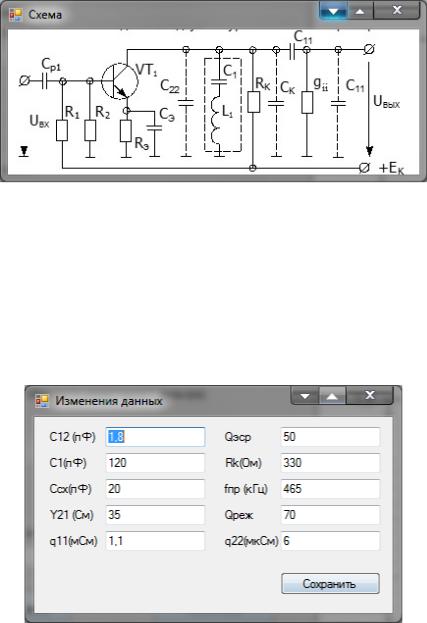

Рис. 7. Схема цепи
Перед выполнением работы нужно ввести соответствующие заданию исходные данные. Исходные данные вводятся на форме, которая вызывается из главного меню программы («Файл», «Настройки», «О программе») щелчком по надписи «Настройки» (для примера взяты данные 9 варианта). Размерность данных должна соответствовать заданиюПосле заполнения исходных данных щелкаем по кнопке «Сохранить».
Рис. 8. Исходные данные лабораторной
24
Для получения графиков – на главной форме программы (рис. 6) нужновыбрать тип расчета – «Расчет АЧХ», щелкнув по соответствующей кнопке, диапазон из выпадающего списка (525 кГц - 1607 кГц) и щелкнуть по кнопке «Рассчитать» (рис. 9).

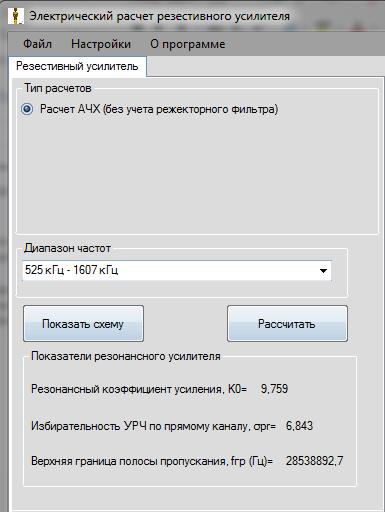

Рис. 9. Пример выбора диапазона частот и антенной цепи
25
Полученный график (рис. 10) можно масштабировать, наведя курсор на интересующую область и прокручивая колесико «мыши» вперед или назад, перемещать, зажав среднюю кнопку «мыши» и передвигая курсор. Для отмены всех изменений с рисунком нужно еще раз нажать на кнопку «Рассчитать».

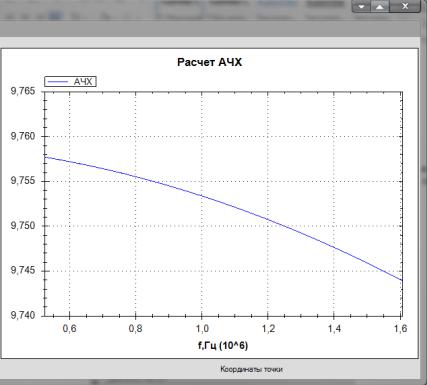

Рис. 10. Расчет АЧХ
Посмотреть расчетные формулы и пример расчёта (рис. 10) можно в главном меню программы выбрав «Файл» → «Расчетные формулы».
26

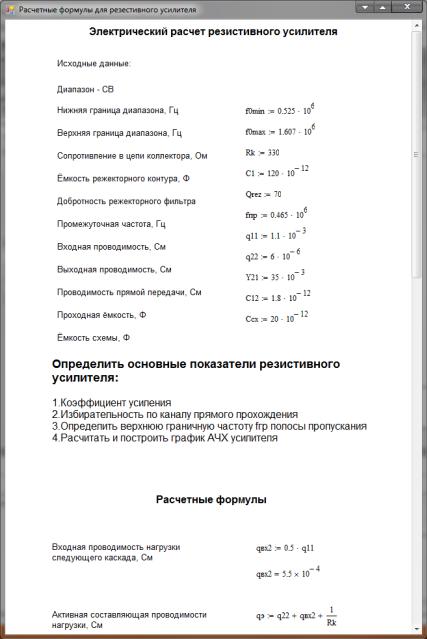

Рис. 11. Пример расчета
27

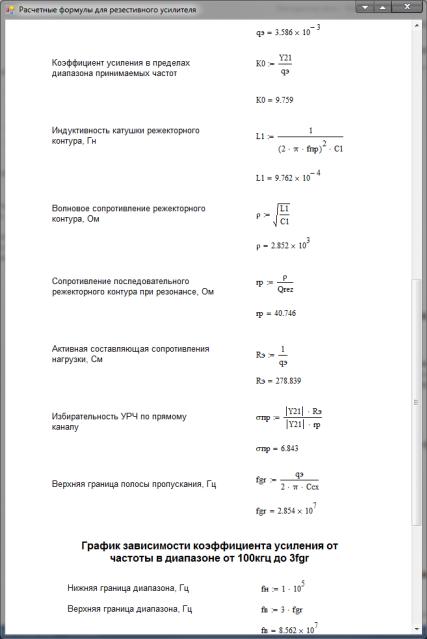

Рис. 11. Пример расчета (продолжение)
28
