ют конденсатор , емкость которого значительно больше ем-
кости . Изменение частоты можно оценить с помощью уравнения:
= |
( |
С |
) |
(8) |
|
Принципы, положенные в основу создания кварцевых автогенераторов, остаются теми же, что и для LC-генераторов.
Их можно выполнять по схемам, использующим как последо-
вательный, так и параллельный резонансы в электрической цепи. На практике используются оба вида резонансов.
Возможно также регулировать частоту, на которой воз-
буждается кварцевый резонатор, включением последователь-
но или параллельно с ним реактивных сопротивлений.
Кварцевые генераторы широко используются в много-
численных цифровых устройствах измерительной техники,
автоматики и радиотехники, когда нужно получить повышен-
ную точность и стабильность частоты.
Кварцевые резонаторы успешно работают в полосе частот от 73 Гц до многих десятков мегагерц.
4.ЛАБОРАТОРНОЕ ЗАДАНИЕ

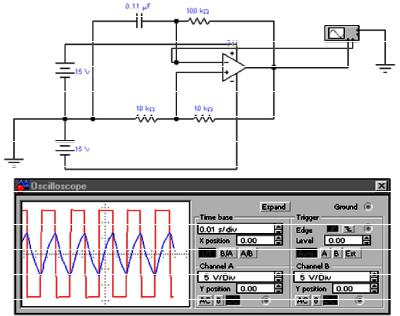

1.Создать принципиальную схему релаксационного генератора в графическом редакторе Multisim согласно рис. 7.
2.Рассчитать и установить параметры элементов схемы
сучетом выбранной по номеру компьютера величины частоты генератора fg (см. таблицу).
24
Рис. 7.
3.Измерить полученную частоту генерации.
4.Изменить полученную частоту генерации в 2,5; 5 и
10 раз, изменяя соответствующие параметры элементов схе-
мы.
5. Полученные данные занести в таблицу и построить графики зависимости частоты от постоянной времени (рас-
четные и экспериментальные).
6.Сделать выводы о проделанной работе.
7.Оформить отчет.
25
№ варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
fg, кГц |
0,5 |
1,0 |
1,5 |
2 |
2,5 |
3,0 |
3,5 |
4,0 |
4,5 |
5,0 |
№ варианта |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
fg, кГц |
0,75 |
1,25 |
1,75 |
2,25 |
2,75 |
3,25 |
3,75 |
4,25 |
4,75 |
5,25 |
5.КОНТРОЛЬНЫЕ ВОПРОСЫ
1.Генератор электрических колебаний?
2.Приведите классификацию генераторов.
3.Что такое генератор с самовозбуждением?
4.Кварцевый генератор?
5.Генераторы напряжения заданной формы?
6.Принцип работы релаксационного генератора?
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Новикова Е.И. Основы электроники и микропроцессорной техники [Текст]: учеб. пособие / Е.И. Новикова, О.В. Родионов. – Воронеж: ФГБОУ ВПО «Воронежский государственный технический университет», 2012. – 178 с.
