Fregutncy Range «600kHz, 100Hz» – интервал частот (0,1…600 кГц) в логарифмическом масштабе (Log);

Number of Points «500» – количество точек;

P – номера окон «1», «2», в которых будут построены графики АЧХ, ФЧХ и амплитудный спектр при длительности импульса 10 мкс;

X Expression «f» – аргумент функции;

Y Expression «V(Out)/V(In), abs(2*sin(0.5*2*3.14*f*10u))/(2*3.14*f*10u), ph(V(Out)» – формулы расчета АЧХ, амплитудного спектра и ФЧХ;

X Range «600kHz,100Hz» – интервал отображения аргумента по оси X;

Y Range «1.1,0,0.1», «50,-500,100» – интервалы отображения функций АЧХ, амплитудного спектра и ФЧХ.

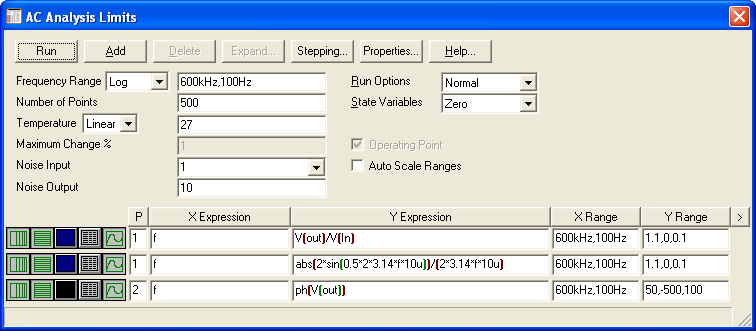

Рис. 12.9

Запустите построение, нажав кнопку Run. Снимите АЧХ и ФЧХ цепи в диапазоне частот от 100 Гц до 600 кГц с шагом 50 кГц. Для этого щелкните левой кнопкой мыши по пиктограмме Peak в командной строке. Передвигая с помощью мыши маркер по графикам АЧХ и ФЧХ, снимите указанные в окне маркера частоту и значения характеристик. Определите полосу пропускания фильтра, установив маркер на уровне . При измерениях зафиксируйте ширину спектра входного сигнала по границе его первого «лепестка» и значения ФЧХ на границе полосы пропускания цепи. Результаты измерений занесите в табл. 12.2. В таблицу также внесите результаты расчета затухания цепи по формуле: .

Таблица 12.2

По результатам наблюдений постройте график АЧХ и, используя (12.5) и (12.6), графики амплитудных спектров входных сигналов (вычисления проведите только для и ).

Определите полосу пропускания цепи согласно (12.4) и ширину спектра согласно (12.6) для каждого из входных импульсов. Сопоставляя и согласно (12.7), оцените ожидаемую степень искажений.

12.4. Требования к отчету

Отчет должен содержать формулировку цели работы, все пункты экспериментального исследования и заключение. Необходимо привести название каждого пункта, схему исследуемой цепи, совмещенные по оси времени осциллограммы входного и выходного напряжений, требуемые расчеты и письменные ответы на следующие вопросы по каждому пункту:

1. Какими аналитическими выражениями (в общем виде) описываются графики процессов?

2. Чем объясняются искажения проходящих через цепь сигналов?

3. Соответствуют ли расчетные данные экспериментальным и чем объяснить их различие?

В 12.2.1, 12.3.1 и 12.2.2, 12.3.2 рядом с осциллограммами необходимо изобразить диаграммы расположения собственных частот цепи, а в 12.2.3, 12.3.3 рядом с каждой парой осциллограмм – совмещенные по оси частот диаграммы АЧХ и амплитудного спектра сигнала.
