Гидродинамическая нагрузка – это внутреннее давление, которое развивается при движении жидкости.
Расчет конструкции резервуаров для хранения жидкостей выполняется по методике предельных состояний, согласно ГОСТ 27751. В процессе расчетного срока эксплуатации резервуар обязательно должен быть устойчив к нагрузкам и воздействиям, которые были заданы при его проектировании. Расчетные и нормативные значения нагрузок и воздействий, а также их сочетаний должны учитывать сейсмические и климатические условия, а также технологические особенности эксплуатации резервуаров, согласно СНиП 2.01.07-85. К постоянным нагрузкам, воздействующим на конструкцию резервуара, относятся нагрузки от собственного веса ее составляющих. К временным длительным нагрузкам на резервуар относятся:
К временным кратковременным нагрузкам относятся ветровые нагрузки, некоторые снеговые нагрузки, вес людей и т.п. К особым нагрузкам на резервуар можно отнести сейсмическое воздействие, нагрузки во время стихийного бедствия, аварийные нагрузки и т.п. При расчете конструкций резервуаров выполняются следующие операции и расчеты:
Значения характеристики используемой стали принимаются в соответствии с ГОСТом, сопротивления сварных соединений и металлопроката (на сдвиг, растяжение, изгиб и т.п.) определяются согласно СНиП II-23-81.
Для расчета гидродинамической нагрузки подводного течения воды, предположим, что резервуара цилиндрической формы опущен в воду. Водный слой снизу ограничен дном из твердых пород, а сверху тонкой упругой пластиной ледяного покрова. Жидкость невязкая и несжимаемая, а ее плотность возрастает по мере увеличения глубины. В этом случае жидкость толщиной Н будет занимать площадь:

Рисунок 1. Формула.
где, x, y – горизонтальные и вертикальные координаты.
Полное возмущение жидкости тогда можно выразить следующей формулой:

Рисунок 2. Формула.
где комплексные функции Pj (х,у)(1,2,3)выражают радиационное давление, которое обусловлено частотой колебания тела w по трем степеням свободы nj; t – время.
Тогда, согласно приближению Буссинекса функции Pj (х,у) должны удовлетворять уравнению:

Рисунок 3. Формула.
где, N – константа; g – ускорение свободного падения.

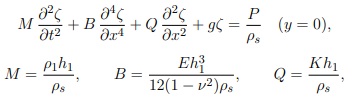

Тогда уравнение малых колебаний снежного покрова имеет следующий вид:

Рисунок 4. Формула.
где, С(x, t) – вертикальное перемещение ледяного покрова; E– модуль Юнга; v – коэффициент; Пуассона; K - усилие сжатия; p1 – плотность ледяного покрова; h1 – толщина ледяного покрова.
При использовании кинематического соотношения на нижней поверхности льда, для функции Pj (х, у) получаем следующее условие:

Рисунок 5. Формула.
На контуре тела S ставится условие непротекания:

Рисунок 6. Формула.
где, n = (nx, ny) – внутренняя нормаль к контуру S.
$n1=nx, n2=ny, n3=(y-y0)n1 - (x - x0)n2.$
где, х0 и у0 – координаты точек, относительно которых совершаются колебания тела.
Граничное условие на нижней границе жидкости имеет вид:

Рисунок 7. Формула.
Гидродинамическая нагрузка подводного потока, которая воздействует на цилиндрический резервуар, определяется силой F = (F1, F2), а также моментом F3 и имеет вид:

Рисунок 8. Формула.
где, λkj, µkj —коэффициенты демприфирования и присоединенных масс.
Решение задачи по определению гидродинамической нагрузки подводного потока значительно зависит от частоты колебаний погруженного тела (резервуара). Например, если w N, то функция Pj будет эллиптической, а колебания тела будут возбуждаться только поверхностными волнами.
