Курсовая работа (т): Методы диагностики тягового электродвигателя (ТЭД)

Методы диагностики тягового электродвигателя (ТЭД)

Содержание

Введение

Глава I. Назначение и работа тягового электродвигателя ТЛ-2К

1.1 Назначение тягового двигателя ТЛ-2К

.2 Принцип работы тягового электродвигателя ТЛ-2К

.3 Основные неисправности и причины их возникновения

Глава II. Методы диагностирования

.1 Обзор и описания методов диагностирования

.2 Способы очистки тягового электродвигателя

Глава III. Диагностика тягового электродвигателя

.1 Контроль состояния якорных подшипников

.2 Анализ результатов и принятие решения по организации ремонта

.3 Техника безопасности

Заключение

Список использованной литературы

Введение

Тяговый электродвигатель «ТЛ-2К» установлен на электровозы серии ВЛ, предназначен для индивидуального привода колёсной пары. Крутящий момент передаётся на ось посредством шарнирной муфты. Двигатели постоянного тока с последовательным возбуждением, 6-полюсные с добавочными полюсами. Двигатели имеют независимую вентиляцию. Тяговые электродвигатели преобразуют поступающую из контактной сети электрическую энергию в механическую работу, затрачиваемую на преодоление всех сил сопротивления движению поезда и силы его инерции при ускоренном движении.

Модель тягового электродвигателя постоянного тока электрического подвижного состава как объекта диагностирования включает в себя электроизоляционную конструкцию, коллекторно-щеточный аппарат и механическую часть. Поэтому отказы тяговых двигателей имеют различную природу и могут происходить вследствие:

пробоя изоляции и межвитковых замыканий обмоток якоря;

пробоя изоляции и межвитковых замыканий обмоток главных и дополнительных полюсов;

пробоя изоляции компенсационной обмотки;

повреждений выводов катушек полюсов;

повреждений выводных кабелей, выплавления припоя из петушков коллектора;

разрушения якорных бандажей;

повреждения якорных подшипников;

повреждения пальцев, кронштейнов и щеткодержателей;

кругового огня по коллектору.

Необходимо отметить, что для определения неисправностей тяговых двигателей электровозов и электропоездов можно использовать одинаковые подходы.

Определению неисправностей в электрических машинах посвящено значительное количество публикаций в периодической печати, имеются научные монографии и патенты.

В последние годы активно внедряется методология диагностирования зарождающихся дефектов роторных узлов, в т.ч. и подшипников. Использование системы диагностирования, ориентированной на обнаружение зарождающихся дефектов и прогнозирование оптимальных сроков проведения технических обслуживаний, позволяет обеспечить максимально возможный экономический эффект за счет снижения трудозатрат, расхода запасных частей и простоев подвижного состава.

Глава I. Назначение и работа тягового электродвигателя ТЛ-2К

.1 Назначение тягового двигателя ТЛ-2К

На электровозе ВЛ10 установлены восемь тяговых электродвигателей типа ТЛ2К. Тяговый электродвигатель постоянного тока ТЛ2К предназначен для преобразования электрической энергии, получаемой из контактной сети, в механическую. Вращающий момент с вала якоря электродвигателя передается на колесную пару через двустороннюю одноступенчатую цилиндрическую косозубую передачу. При такой передаче подшипники двигателя не получают добавочных нагрузок по аксиальному направлению. Подвеска электродвигателя опорно-осевая. Электродвигатель с одной стороны опирается моторно-осевыми подшипниками на ось колесной пары электровоза, а с другой на раму тележки через шарнирную подвеску и резиновые шайбы. Система вентиляции независимая, с подачей вентилирующего воздуха сверху в коллекторную камеру и выбросом сверху с противоположной стороны вдоль оси двигателя. Электрические машины обладают свойством обратимости, заключающимся в том, что одна и та же машина может работать как двигатель и как генератор. Благодаря этому тяговые электродвигатели используют не только для тяги, но и для электрического торможения поездов. При таком торможении тяговые двигатели переводят в генераторный режим, а вырабатываемую ими за счет кинетической или потенциальной энергии поезда электрическую энергию гасят в установленных на электровозах резисторах (реостатное торможение) или отдают в контактную сеть (рекуперативное торможение).

Все тяговые двигатели постоянного тока вагонов метрополитена имеют в основном одинаковое устройство. Двигатель состоит из остова, четырех главных и четырех добавочных полюсов, якоря, подшипниковых щитов, щеточного аппарата, вентилятора.

Остов двигателя

Он выполнен из электромагнитной стали имеет цилиндрическую форму и служит магнитопроводом. Для жесткого крепления к поперечной балке рамы тележки на остов предусмотрены три прилива-кронштейна и два предохранительных ребра. В остове имеются отверстия для крепления главных и добавочных полюсов, вентиляционные и коллекторные люки. Из остова двигателя выходят шесть кабелей. Торцовые части остова закрыты подшипниковыми щитами. В остове укреплена паспортная табличка с указанием завода-изготовителя, заводского номера, массы, тока, частоты вращения, мощности и напряжения.

Главные полюса

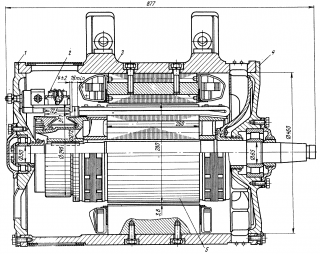

Рис.1. Тяговый двигатель ДК-117 в разрезе

Они предназначены для создания основного магнитного потока. Главный полюс состоит из сердечника и катушки. Катушки всех главных полюсов соединены последовательно и составляют обмотку возбуждения. Сердечник набран из листов электротехнической стали толщиной 1,5 мм для Уменьшения вихревых токов. Перед сборкой листы прокрашивают изоляционным лаком, сжимают прессом и скрепляют заклепками. Часть сердечника, обращенная к якорю, выполнена более широкой и называется полюсным наконечником. Эта часть служит для поддержания катушки, а также для лучшего распределения магнитного потока в воздушном зазоре. В тяговых двигателях ДК-108А, установленных на вагонах Е (по сравнению с ДК-104 на вагонах Д), увеличен зазор между якорем и главными полюсами, что, с одной стороны, дало возможность увеличить скорость в ходовых режимах на 26 %, а с другой стороны, уменьшилась эффективность электрического торможения (медленное возбуждение двигателей в генераторном режиме из-за недостаточного магнитного потока). Для увеличения эффективности электрического торможения в катушках главных полюсов кроме двух основных обмоток, создающих основной магнитный поток в тяговом и тормозном режимах, имеется третья - подмагничивающая, которая создает дополнительный магнитный поток при работе двигателя только в генераторном режиме. Подмагничивающая обмотка включена параллельно двум основным и получает питание от высоковольтной цепи через автоматический выключатель, предохранитель и контактор. Изоляция катушек главных полюсов кремнийорганическая. Главный полюс крепится к остову двумя болтами, которые ввертывают в квадратный стержень, расположенный в теле сердечника.

Добавочные полюса

Они предназначены для создания дополнительного магнитного потока, который улучшает коммутацию и уменьшает реакцию якоря в зоне между главными полюсами. По размерам они меньше главных полюсов и расположены между ними. Добавочный полюс состоит из сердечника и катушки. Сердечник выполнен монолитным, так как вихревые токи в его наконечнике не возникают из-за небольшой индукции под добавочным полюсом. Крепится сердечник к остову двумя болтами. Между остовом и сердечником для меньшего рассеяния магнитного потока установлена диамагнитная латунная прокладка. Катушки добавочных полюсов соединены последовательно одна с другой и с обмоткой якоря.

Якорь

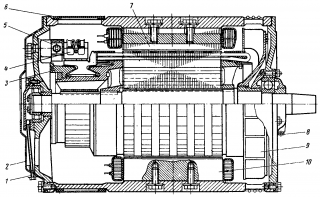

Рис.2. Тяговый двигатель ДК-108 в разрезе

Машина постоянного тока имеет якорь, состоящий из сердечника, обмотки, коллектора и вала. Сердечник якоря представляет собой цилиндр, набранный из штампованных листов электротехнической стали толщиной 0,5 мм. Для уменьшения потерь от вихревых токов, возникающих при пересечении якорем магнитного поля, листы изолируют один от другого лаком. В каждом листе имеется отверстие со шпоночной канавкой для насадки на вал, вентиляционные отверстия и пазы для укладки обмотки якоря. В верхней части пазы имеют форму ласточкиного хвоста. Листы насаживают на вал и фиксируют шпонкой. Собранные листы прессуются между двумя нажимными шайбами.

Обмотка якоря состоит из секций, которые укладывают в пазы сердечника и пропитывают асфальтовым и бакелитовым лаками. Чтобы обмотка не выпадала из пазов, в пазовую часть забивают текстолитовые клинья, а переднюю и заднюю части обмотки укрепляют проволочными бандажами, которые после намотки пропаивают оловом. Назначение коллектора машины постоянного тока в различных режимах работы неодинаково. Так, в генераторном режиме коллектор служит для преобразования переменной электродвижущей силы (э.д.с), индуцируемой в обмотке якоря, в постоянную э.д.с. на щетках генератора, в двигательном - для изменения направления тока в проводниках обмотки якоря, чтобы якорь двигателя вращался в какую-либо определенную сторону. Коллектор состоит из втулки, коллекторных медных пластин, нажимного конуса. Коллекторные пластины изолированы друг от друга миканитовыми пластинами, от втулки и нажимного конуса - изоляционными манжетами. Рабочую часть коллектора, имеющую контакт со щетками, протачивают на станке и шлифуют.

Чтобы при работе щетки не касались миканитовых пластин, коллектор подвергают «продорожке». При этом миканитовые пластины становятся ниже коллекторных примерно на 1 мм. Со стороны сердечника в коллекторных пластинах предусмотрены выступы с прорезью для впаивания проводников обмотки якоря. Коллекторные пластины имеют клинообразное сечение, а для удобства крепления - форму «ласточкин хвост». Коллектор насаживают на вал якоря прессовой посадкой и фиксируют шпонкой. Вал якоря имеет разные посадочные диаметры. Кроме якоря и коллектора, на вал напрессована стальная втулка вентилятора. Внутренние кольца подшипников и подшипниковые втулки насажены на вал в горячем состоянии.

Подшипниковые щиты

В щитах установлены шариковые или роликовые подшипники - надежные и не требующие большого ухода. Со стороны коллектора стоит упорный подшипник; его наружное кольцо упирается в прилив подшипникового щита. Со стороны тяговой передачи установлен свободный подшипник, который позволяет валу якоря удлиняться при нагреве. Для подшипников применяют густую консистентную смазку. Чтобы смазка при работе двигателей не выбрасывалась из смазочных камер, предусмотрено гидравлическое (лабиринтное) уплотнение. Вязкая смазка, попав в небольшой зазор между канавками-лабич рингами, проточенными в щите, и втулкой, насаженной на вал, под действием центробежной силы отбрасывается к стенкам лабиринта, где самой смазкой создаются гидравлические перегородки. Подшипниковые щиты крепят к обеим сторонам остова.

Щеточный аппарат

Для соединения коллектора двигателя с силовой цепью вагона используют электрографитные щетки марки ЭГ-2А, которые обладают хорошими коммутирующими свойствами, высокой механической прочностью и способны выдерживать большие перегрузки. Щетки представляют собой прямоугольные призмы размером 16 х 32 х 40 мм. Рабочую поверхность щеток пришлифовывают к коллектору для обеспечения надежного контакта. Щетки устанавливают в обоймы, называемые щеткодержателями, и соединяют с ними гибкими медными шунтами: в каждом щеткодержателе по две щетки, число щеткодержателей - четыре. Нажим на щетку осуществляется пружиной, упирающейся одним концом через палец в щетку, другим - в щеткодержатель. Нажатие на щетку должно быть отрегулировано в строго определенных пределах, так как чрезмерный нажим вызывает быстрый износ щетки и нагрев коллектора, а недостаточный не обеспечивает надежного контакта между щеткой и коллектором, вследствие чего возникает искрение под щеткой. Нажатие не должно превышать 25Н (2,5 кгс) и быть менее 15Н (1,5 кгс). Щеткодержатель укрепляют на кронштейне и с помощью двух шпилек, запрессованных в кронштейн, крепят непосредственно к подшипниковому щиту. Кронштейн от щеткодержателя и подшипникового шита изолируют фарфоровыми изоляторами. Для осмотра коллектора и щеткодержателей в остове двигателя имеются люки с крышками, обеспечивающими достаточную защиту от проникновения воды и грязи.

Вентилятор

В процессе работы необходимо охлаждать двигатель, так как с повышением температуры его обмоток снижается мощность двигателя. Вентилятор состоит из стальной втулки и силуминовой крыльчатки, скрепленных восемью заклепками. Лопатки крыльчатки расположены радиально для выброса воздуха в одном направлении. Вентилятор вращается вместе с якорем двигателя, создавая в нем разрежение. Потоки воздуха засасываются внутрь двигателя через отверстия со стороны коллектора. Часть воздушного потока омывает якорь, главные и добавочные полюса, другая проходит внутри коллектора и якоря по вентиляционным каналам. Воздух выталкивается наружу со стороны вентилятора через люк остова.

1.2 Принцип работы тягового электродвигателя ТЛ-2К

При прохождении тока по проводнику, расположенному в магнитном поле, возникает сила электромагнитного взаимодействия, стремящаяся перемещать проводник в направлении, перпендикулярном проводнику и магнитным силовым линиям. Проводники обмотки якоря в определенном порядке присоединены к коллекторным пластинам. На внешней поверхности коллектора установлены щетки положительной (+) и отрицательной (-) полярностей, которые при включении двигателя соединяют коллектор с источником тока. Таким образом, через коллектор и щетки получает питание током обмотка якоря двигателя. Коллектор обеспечивает такое распределение тока в обмотке якоря, при котором ток в проводниках, находящийся в любое мгновение времени под полюсами одной полярности, имеет одно направление, а в проводниках, находящихся под полюсами другой полярности - противоположное.

Катушки возбуждения и обмотка якоря могут получать питание от разных источников тока, т. е тяговый двигатель будет иметь независимое возбуждение. Обмотка якоря и катушки возбуждения могут быть соединены параллельно и получать питание от одного и того же источника тока, т.е тяговый двигатель будет иметь параллельное возбуждение. Обмотка якоря и катушки возбуждения могут быть соединены последовательно и получать питание от одного источника тока, т.е тяговый двигатель будет иметь последовательное возбуждение. Сложным требованием эксплуатации наиболее полно удовлетворяют двигатели с последовательным возбуждением, поэтому их применяют на электровозах.

1.3 Основные неисправности и причины их возникновения

Неисправности тягового электродвигателя:

.        круговой огонь по коллектору или чрезмерное искрение под щетками, подгар коллектора;

.        потеки смазки внутри тягового двигателя;

.        перегрев подшипника;

.        перекрытие или пробой кронштейна щеткодержателя;

.        пробой изоляции обмоток якорей и полюсов;

.        сильное искрение под щетками и срабатывание токовой защиты;

.        чрезмерное нагревание коллектора;

.        чрезмерное нагревание якоря;

.        порванные сетки в вентиляционных отверстиях или торчащие из них остатки бандажей;

.        На моторном вагоне срабатывает быстродействующий выключатель во время первой поездки после замены двигателя.

Причины их возникновения:

.        щетки плохо притерты к коллекторным пластинам, неплотное прилегание. Изоляция между коллекторными пластинами выступает над ними, коллектор плохо прошлифован. Недопустимый износ щеток, недостаточное или неравномерное нажатие щеток. Биение коллектора, низкое качество щеток, коллектора и изоляторов. Оборван проводник обмотки якоря, короткое замыкание в обмотке дополнительных полюсов. Заклинивание щетки, коллектор загрязнен, межвитковое замыкание или выпаивание секции обмотки якоря из петушков коллектора;

.        избыток смазки, перекос подшипника;
