Материал: МИКРОСХЕМЫ SLIC ФИРМЫ _HARRIS_

ВВЕДЕНИЕ ________________________________________________________

Продукция фирмы “Harris” широко используется в системах теле) фонной связи, в том числе:

В учрежденческих беспроводных локальных сетях связи;

В цифровых телефонных линиях;

Офисных телефонных сетях;

Приемо ) передающем усилительном оборудовании;

Учрежденческих телефонных станциях.

Схемы интерфейса абонентской линии в зарубежной литературе обозначаются как SLIC. Схемы SLIC фирмы “Harris” делятся на две основные группы: схемы с формирователем сигнала вызова и схе) мы без формирователя сигнала вызова.

Все схемы SLIC фирмы “Harris” изготавливаются по высоковольт) ной биполярной технологии. Вообще, схема SLIC выполняет функ) ции, называемые “BORSCHT”, или часть из них. В состав этих функций входят:

B — батарейное питание,

O — защита от перегрузки по напряжению, R — посылка сигнала вызова,

S — контроль состояния линии, C — кодирование сигнала,

T — функции тестирования.

Разновидности схем SLIC фирмы “Harris” приведены в таблице.

Основные технические характеристики схем SLIC приведены ни) же в таблице.

НОВОЕ СЕМЕЙСТВО RSLIC18 _____________________________________

СТРУКТУРА МИКРОСХЕМ СЕМЕЙСТВА RSLIC18

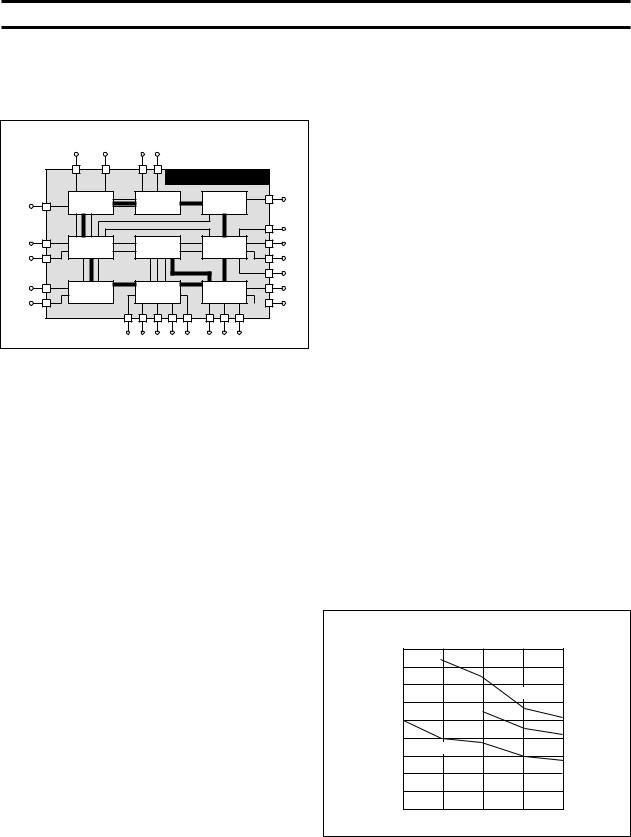

Структурная схема микросхем семейства RSLIC18

Отметим, что на рисунке представлена структурная схема наибо) лее многофункциональной микросхемы HC55181. Остальные схемы семейства RSLIC18 имеют схожую структуру.

Все микросхемы серии RSLIC18 совместимы по выводам. Сигнал вызова поступает на вывод VRS, после чего усиливается в

40 раз. Затем он снова подается на линию к телефонному устройст) ву через выводы Tip и Ring.. Это основное различие между схемами SLIC с формирователем сигнала вызова и схемами SLIC без форми) рователя сигнала вызова, в которых посылка вызывного сигнала осуществляется с помощью внешнего генератора и реле.

Важным блоком является встроенный коммутатор батарей, к ко) торому подключаются низковольтная (VBL) и высоковольтная (VBH) батареи. Предусмотрен логический вывод (BSEL) управляющий пе) реключением батарей. Для осуществления тестирования предус) мотрены выводы SW+ и SW–. Вывод POL предназначен для программирования скорости нарастания при обратной полярности сигнала с помощью подбора внешнего конденсатора.

ПРЕИМУЩЕСТВА СХЕМ СЕРИИ RSLIC18

Малая потребляемая мощность во всех режимах работы

Работа при высоком напряжении

Выбор сигнала вызова

Встроенные тестовые функции

Небольшое количество требуемых навесных элементов

Схемы серии RSLIC18 потребляют малую электрическую мощ) ность даже при работе на высоком напряжении сигнала вызова те) лефонной линии. Чем больше функций переносится от центральной АТС к удаленным терминалам и пользователю, тем важнее стано) вятся эти функции.

Все схемы SLIC с формирователем сигнала вызова фирмы “Har) ris” работают по методу усиления напряжения. На сегодняшний день приняты две основных формы сигнала вызова: синусоидаль) ная и трапециидальная с амплитудным коэффициентом 1.2...1.6.

Для снижения себестоимости оборудования в серии RSLIC18 мно) гие из необходимых компонентов встроены в кристалл микросхемы. Поэтому количество требуемых навесных элементов минимально.

ОБЛАСТИ ПРИМЕНЕНИЯ СХЕМ SLIC С СИГНАЛОМ ВЫЗОВА

Микросхемы серии RSLIC18 работают с линиями малой и сред) ней длины и при этом поддерживает следующие устройства:

абоненты локальных беспроводных сетей

устройства дополнительных цифровых линий связи

абоненты кабельных телефонных сетей

модемы цифровых интегральных сетей и терминальные адаптеры

Серия RSLIC18 может работать при напряжении линии 100 В и при сопротивлении линии свыше 500 Ом. В типовой архитектуре беспроводной локальной сети интерфейс пользователя располага) ется внутри здания. Здесь же располагается и схема SLIC с форми) рователем сигнала вызова. Рынок подобных сетей практически не ограничен.

В дополнительных цифровых сетях связи устройства помещают) ся внутри здания ближе к распределительным щитам, находящимся под землей и т.д. Для таких применений необходимы микросхемы промышленного стандарта.

ОСОБЕННОСТИ СХЕМ СЕРИИ RSLIC18

МАЛАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ — НАИБОЛЕЕ ОТЛИЧИТЕЛЬНОЕ СВОЙСТВО RSLIC18

Малая потребляемая мощность дает значительные преимущест) ва. Для беспроводных локальных сетей батарея должна обеспечи) вать работу абонентского устройства в течении не менее 8 часов при отказе основного источника питания.

В дополнительных цифровых сетях связи питание поступает че) рез телефонную линию от центральной АТС. В данном случае мощ) ность, потребляемая каждым компонентом сети, должна быть минимальной. Kроме того, необходимо учитывать температурный режим каждого абонентского устройства.

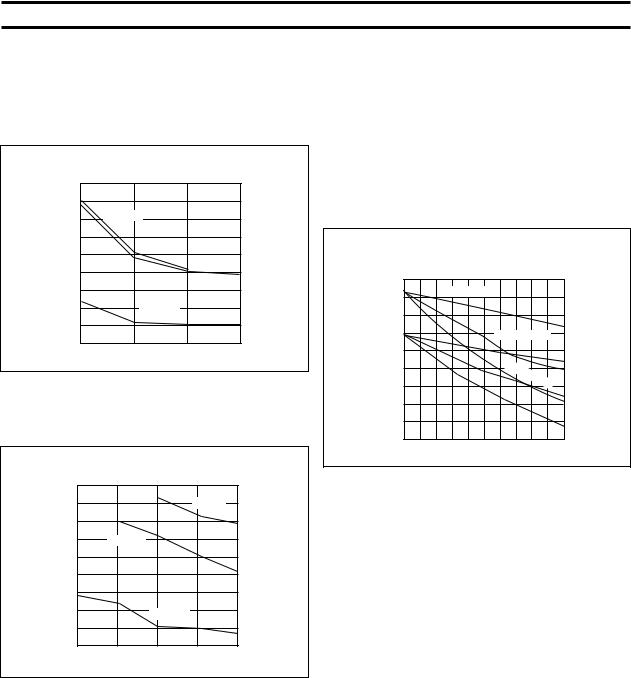

Зависимость потребляемой мощности от напряжения батареи (режим положенной трубки)

Kак видно из рисунка микросхемы серии RSLIC18 потребляют меньшую электрическую мощность по сравнению с другими схема) ми SLIC с формирователем сигнала вызова. Следует заметить, что схема AM79A79 требует дополнительного источника питания –5 В.

В режиме снятой трубки, на общую потребляемую мощность вли) яют величина тока линии и ее сопротивление. Мы рассматриваем только мощность, потребляемую непосредственно схемой SLIC.

В дежурном режиме микросхемы семейства RSLIC18, потребля) ют рекордно малую электрическую мощность, что значительно уве) личивает срок службы батареи. Дополнительно в дежурном режиме микросхемы RSLIC18 поддерживают напряжение свободной линии в заданных пределах, выполняют контроль линии связи.

ВЫСОКОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ

Схемы серии RSLIC18 работают при высоком напряжении. Это обеспечивает следующие преимущества:

Повышенная громкость звонка;

Единая конструкция для телефонных линий малой и средней дальности;

Смещение по постоянному напряжению во время звонка;

Высокие значения пикового напряжения;

Kонструкция RSLIC18 соответствует требованиям, предъявляе) мым к оборудованию для высоковольтных ( до 100 В) абонентских линий.

Схемы SLIC с генерацией сигнала вызова в основном использу) ются в коротких линиях связи с сопротивлением не более 200 Ом, так как сигнал вызова должен иметь среднеквадратичное значение напряжения не менее 40 В при силе звонка 5 REN.

При величине рабочего напряжения 100 В сопротивление линии может достигать 500 Ом и более. Поэтому серия RSLIC18 может ис) пользоваться как на коротких, так и на длинных линиях связи.

Специальное телефонное оборудование иногда требует посто) янного напряжения смещения. Серия RSLIC18 при рабочем напря) жении 100 В позволяет программировать постоянное напряжение смещения сигнала вызова.

Телефонные устройства с сигнальными лампами требуют высо) кого пикового напряжения. Микросхемы серии RSLIC18 вырабаты) вают сигнал вызова амплитудой до 95 В при нагрузке 5 REN.

На рисунке показана нагрузочная способность серии RSLIC18. Напряжение вызова отложено по вертикальной оси, а по горизон) тальной оси – сопротивление линии связи. Три верхние линии изоб) ражают нагрузочную способность сигнала в форме трапеции с амплитудным коэффициентом 1.2 при нагрузке 1, 3 и 5 REN. Три нижних линии показывают нагрузочную способность синусоидаль) ного сигнала вызова с амплитудным коэффициентом 1.4 и нагруз) кой 1, 3 и 5 REN.

Минимальная среднеквадратичная величина напряжения вызова должна составлять 40 В, а максимальное сопротивление линии 200 Ом. Микросхемы серии RSLIC18 при сопротивлении линии 500 Ом, среднеквадратичной величине напряжения вызова 48 В и синусоидальной форме сигнала достигают 5 REN с запасом 8 В.

ГИБКОЕ ФОРМИРОВАНИЕ СИГНАЛА ВЫЗОВА

Преимущества гибкого формирования сигнала вызова:

Расширенный выбор видов сигнала вызова;

Kомпенсация шума;

Экономия потребляемой энергии;

Смещение по постоянному напряжению сигнала вызова. Kонструкция RSLIC18:

использует синусоидальную и трапециидальную форму сигнала вызова;

обеспечивает смещение сигнала вызова по постоянному напряжению.

Kак и все схемы SLIC фирмы “Harris” серия RSLIC18 использует

синусоидальную и трапециидальную форму сигнала вызова со сме) щением по постоянному напряжению. Архитектура RSLIC18 базиру) ется на усилителе напряжения с фиксированной обратной связью.

Например, тестирование линии на замыкание с землей требует дополнительного внешнего реле, что повышает цену испытатель) ной системы. Применение RSLIC18 позволит избежать расходов на испытательное оборудование.

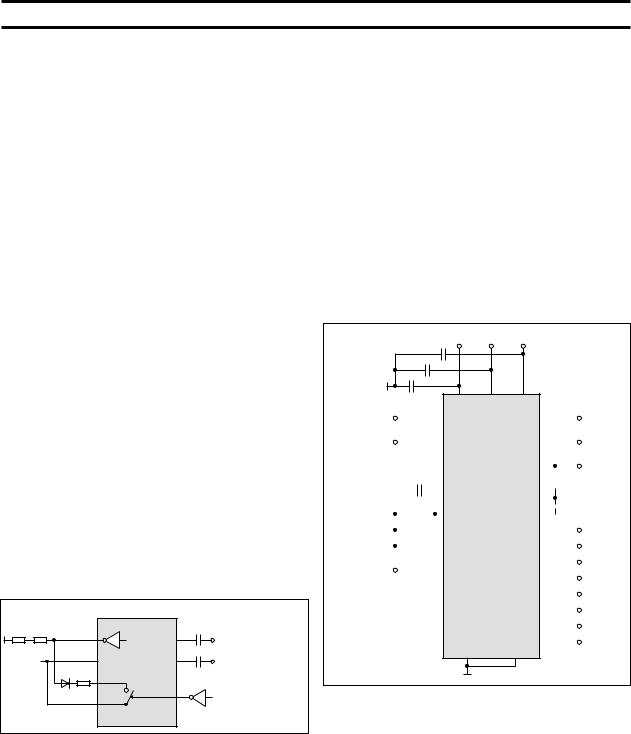

В соответствии с рисунком, схема RSLIC18 может быть запро) граммирована на режим “разрыв провода Tip”. В этом режиме уси) литель сигнала на выводе “Tip” блокируется и переходит в состояние высокого сопротивления, а усилитель сигнала вызова остается активным. В этих условиях при замкнутом ключе и соот) ветствующем выборе сопротивления “R” любой ток большой амп) литуды, свидетельствующий о неисправности, будет протекать через вход усилителя сигнала вызова. Соответственно, схема RSLIC18 выдаст сигнал о неисправности.

МАЛОЕ КОЛИЧЕСТВО ВНЕШНИХ КОМПОНЕНТОВ

Преимущества малого числа внешних компонентов:

Низкая цена изделия;

Уменьшенные габариты;

Простота изготовления.

Kонструкция RSLIC18 использует минимально возможное коли) чество навесных элементов.

Базовая схема включения RSLIC18

CPS3

CPS3

CPS3

HAR_218E

Важнейшим фактором для телефонных систем является цена. В микросхемах серии RSLIC18 многие компоненты, ранее используе) мые как навесные, интегрированы в состав микросхемы. Это суще) ственно упрощает эксплуатацию многоканальных телефонных систем.

Базовая схема включения микросхем серии RSLIC18 требует всего 17 навесных элементов.
