Введение

Моделирование на сегодняшний день является самым распространенным и мощнейшим средством изучения объектов, явлений и процессов реального мира. Моделирование совершенно необходимо в случаях, когда изучать реальные объекты и процессы непосредственно затруднительно или практически невозможно и существенно упрощает и удешевляет разработку и оптимизацию сложных и дорогих систем.

Отличительная черта моделирования - выделение основных свойств системы, интересующих разработчиков и исследователей, и их оценка (качественная и количественная) с учетом варьируемых поправок и ограничений. Именно это обстоятельство делает моделирование основным и необходимым этапом в разработке любых систем и изучении процессов и явлений реального мира.

Любая модель может быть формализована и изучена с помощью того или иного математического аппарата или метода. С появлением ЭВМ математические модели стали применяться практически во всех задачах моделирования, но появилась и альтернатива - имитационное моделирование, позволяющее на основе исходных заданных характеристик системы имитировать ее поведение во времени и получать необходимые характеристики.

Имитационное моделирование дает наилучшие по точности результаты если моделируемая система имеет неопределенный или вероятностный характер, поскольку просчитать математически все возможные варианты поведения системы задача крайне трудоемкая или невыполнимая, а использование в расчетах средних значений дает крайне неточные результаты. Системы массового обслуживания - одни из примеров систем вероятностного (стохастического) характера, поэтому применение имитационного моделирования к анализу этих систем дет наилучшие результаты и вместе с тем малые затраты времени, средств и машинных ресурсов.

компьютерное моделирование имитационное анимация

1. Теоретические основы моделирования систем в среде имитационного моделирования AnyLogic

Моделирование - метод решения задач, при использовании которого исследуемая система заменяется более простым объектом, описывающим реальную систему и называемым моделью. Моделирование применяется в случаях, когда проведение экспериментов над реальной системой невозможно или нецелесообразно, например, из-за высокой стоимости или длительности проведения эксперимента в реальном масштабе времени.

Имитационная модель - это компьютерная программа, которая описывает структуру и воспроизводит поведение реальной системы во времени. Имитационная модель позволяет получать подробную статистику о различных аспектах функционирования системы в зависимости от входных данных. Имитационное моделирование - разработка компьютерных моделей и постановка экспериментов на них. Целью моделирования в конечном счете является принятие обоснованных, целесообразных управленческих решений. Компьютерное моделирование становится сегодня обязательным этапом в принятии ответственных решений во всех областях деятельности человека в связи с усложнением систем, в которых человек должен действовать и которыми он должен управлять. Знание принципов и возможностей имитационного моделирования, умение создавать и применять модели являются необходимыми требованиями к инженеру, менеджеру, бизнес-аналитику.

Современные системы моделирования поддерживают весь арсенал новейших информационных технологий, включая развитые графические оболочки для целей конструирования моделей и интерпретации выходных результатов моделирования, мультимедийные средства, анимацию в реальном масштабе времени, объектно-ориентированное программирование, Internet - решения и др. В данном пособии описываются методы и приемы построения моделей с помощью инструментальной системы AnyLogic.

Пакет AnyLogic - отечественный профессиональный инструмент нового поколения, который предназначен для разработки и исследования имитацион-ных моделей. Разработчик продукта - компания "Экс Джей Текнолоджис" (XJ Technologies), г. Санкт-Петербург.был разработан на основе новых идей в области информационных технологий, теории параллельных взаимодействующих процессов и теории гибридных систем. Благодаря этим идеям чрезвычайно упрощается построение сложных имитационных моделей, имеется возможность использования одного инструмента при изучении различных стилей моделирования.

Программный инструмент AnyLogic основан на объектно-ориентированной концепции. Другой базовой концепцией является представление модели как набора взаимодействующих, параллельно функционирующих активностей. Активный объект в AnyLogic - это объект со своим собственным функционированием, взаимодействующий с окружением. Он может включать в себя любое количество экземпляров других активных объектов. Графическая среда моделирования поддерживает проектирование, разработку, документирование модели, выполнение компьютерных экспериментов, оптимизацию параметров относительно некоторого критерия.

При разработке модели можно использовать элементы визуальной графики: диаграммы состояний (стейтчарты), сигналы, события (таймеры), порты и т.д.; синхронное и асинхронное планирование событий; библиотеки активных объектов.

Удобный интерфейс и многочисленные средства поддержки разработки моделей в AnyLogic делают не только использование, но и создание компьютерных имитационных моделей в этой среде моделирования доступными даже для начинающих. При разработке модели на AnyLogic можно использовать концепции и средства из нескольких классических областей имитационного моделирования: динамических систем, дискретно-событийного моделирования, системной динамики, агентного моделирования. Кроме того, AnyLogic позволяет интегрировать различные подходы с целью получить более полную картину взаимодействия сложных процессов различной природы. В данном пособии описываются три имитационные модели: дискретно-событийная, системно-динамическая и агентная. Для каждой модели приводится подробная постановка проблемы, разбирается структура модели, описывается процесс построения модели в среде AnyLogic и изучается ее поведение.

1.1 Средства AnyLogic для имитационного моделирования систем

Две фазы моделирования. AnyLogic используется для разработки имитационных исполняемых моделей и последующего их прогона для анализа. Разработка модели выполняется в графическом редакторе AnyLogic с использованием многочисленных средств поддержки, упрощающих работу. Построенная модель затем компилируется встроенным компилятором AnyLogic и запускается на выполнение. В процессе выполнения модели пользователь может наблюдать ее поведение, изменять параметры модели, выводить результаты моделирования в различных формах и выполнять разного рода компьютерные эксперименты с моделью. Для реализации специальных вычислений и описания логики поведения объектов AnyLogic позволяет использовать мощный современный язык Java. Активные объекты, классы и экземпляры активных объектов. Основными строительными блоками модели AnyLogic являются активные объекты, которые позволяют моделировать любые объекты реального мира. Класс в программировании является мощным средством, позволяющим структурировать сложную систему. Класс определяет шаблон, в соответствии с которым строятся отдельные экземпляры класса. Эти экземпляры могут быть определены как объекты других активных объектов. Активный объект является экземпляром класса активного объекта. Чтобы создать модель AnyLogic, необходимо создать классы активных объектов (или использовать объекты библиотек AnyLogic) и задать их взаимосвязи. AnyLogic интерпретирует создаваемые графически классы активных объектов в классы Java, поэтому можно пользоваться всеми преимуществами объектно-ориентированного моделирования.

Активные объекты могут содержать вложенные объекты, причем уровень вложенности не ограничен. Это позволяет производить декомпозицию модели на любое количество уровней детализации.

Активные объекты имеют четко определенные интерфейсы взаимодействия. Они взаимодействуют со своим окружением только посредством своих интерфейсных элементов. Это облегчает создание систем со сложной структурой, а также делает активные объекты повторно используемыми. Создав класс активного объекта, можно создать любое количество объектов - экземпляров данного класса. Каждый активный объект имеет структуру (совокупность включенных в него активных объектов и их связи), а также поведение, определяемое совокупностью переменных, параметров, стейтчартов и т.п. Каждый экземпляр активного объекта в работающей модели имеет свое собственное поведение, он может иметь свои значения параметров, функционирует независимо от других объектов, взаимодействуя с ними и с внешней средой. Визуальная разработка модели. При построении модели используются средства визуальной разработки (введения состояний и переходов стейтчарта, введения пиктограмм переменных и т.п.), задания численных значений параметров, аналитических записей соотношений переменных и аналитических записей условий наступления событий. Основной технологией программирования в AnyLogic является визуальное программирование - построение с помощью графических объектов и пиктограмм иерархий структуры и поведения активных объектов.является надстройкой над языком Java - одним из самых мощных и в то же время самых простых современных объектно-ориентированных языков. Все объекты, определенные пользователем при разработке модели с помощью графического редактора, компилируются в конструкции языка Java, а затем происходит компиляция всей собранной программы на Java, задающей модель, в исполняемый код. Хотя программирование сведено к минимуму, разработчику модели необходимо иметь некоторое представление об этом языке (например, знать синтаксически правильные конструкции).

1.2 Средства описания поведения объектов

Основными средствами описания поведения объектов являются переменные, события и диаграммы состояний. Переменные отражают изменяющиеся характеристики объекта. События могут наступать с заданным интервалом времени и выполнять заданное действие. Диаграммы состояний (или стейтчарты) позволяют визуально представить поведение объекта во времени под воздействием событий или условий, они состоят из графического изображения состояний и переходов между ними (т.е. по сути это конечный автомат). Любая сложная логика поведения объектов модели может быть выражена с помощью комбинации стейтчартов, дифференциальных и алгебраических уравнений, переменных, таймеров и программного кода на Java. Алгебраические и дифференциальные уравнения записываются аналитически. Интерпретация любого числа параллельно протекающих процессов в модели AnyLogic скрыта от пользователя.

1.3 Анимация поведения модели

имеет удобные средства представления функционирования моделируемой системы в живой форме динамической анимации, что позволяет "увидеть" поведение сложной системы. Визуализация процесса функционирования моделируемой системы позволяет проверить адекватность модели, выявить ошибки при задании логики. Средства анимации позволяют пользователю легко создавать виртуальный мир (совокупность графических образов, ожившую мнемосхему), управляемый динамическими параметрами модели по законам, определенным пользователем с помощью уравнений и логики моделируемых объектов. Графические элементы, добавленные на анимацию, называются динамическими, поскольку все их параметры: видимость, цвет и т.п. - можно сделать зависимыми от переменных и параметров модели, которые меняются со временем при выполнении модели.

1.4 Пользовательский интерфейс

После запуска AnyLogic открывается рабочее окно, в котором для продолжения работы надо создать новый проект или открыть уже существующий.

Окно проекта обеспечивает легкую навигацию по элементам проекта, таким как пакеты, классы и т.д. Поскольку проект организован иерархически, то он отображается в виде дерева: сам проект образует верхний уровень дерева рабочего проекта, пакеты - следующий уровень, классы активных объектов и сообщений - следующий и т.д. Можно копировать, перемещать и удалять любые элементы дерева объектов, легко управляя рабочим проектом.

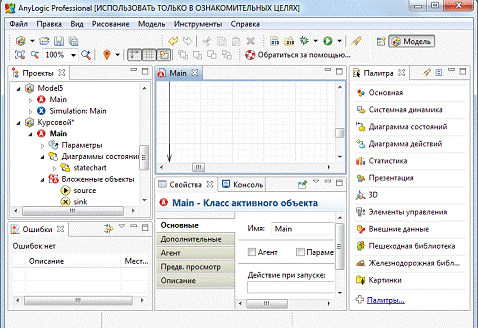

Рисунок 1 - Окно проекта.

В редакторе AnyLogic для каждого выделенного элемента модели существует свое окно свойств, в котором указываются свойства (параметры) этого элемента. При выделении какого-либо элемента в окне редактора снизу появляется окно свойств, показывающее параметры данного выделенного элемента. Окно свойств содержит несколько вкладок. Каждая вкладка содержит элементы управления, такие как поля ввода, флажки, переключатели, кнопки и т.д., с помощью которых можно просматривать и изменять свойства элементов модели. Число вкладок и их внешний вид зависит от типа выбранного элемента.

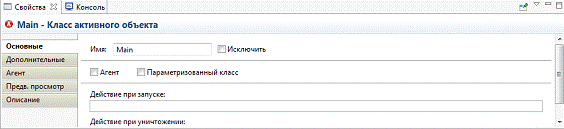

Рисунок 2 - Окно свойств.

Окно палитры содержит элементы (графические объекты), которые могут быть добавлены на структурную диаграмму. Элементы разбиты по группам, отображаемым на разных вкладках. Чтобы добавить объект палитры на диаграмму, щелкните сначала по элементу в палитре, а затем щелкните по диаграмме.

Активный объект может содержать переменные. Переменные могут быть либо внутренними, либо интерфейсными. Активный объект может иметь переменные, моделирующие, меняющиеся во времени величины. Переменные могут быть вынесены в интерфейс активного объекта и связаны с переменными других активных объектов. Тогда при изменении значения одной переменной будет немедленно меняться и значение связанной с ней зависимой переменной другого объекта. Этот механизм обеспечивает непрерывное и/или дискретное взаимодействие объектов.

Запускать и отлаживать модель можно с помощью меню Модель и панели инструментов:

Рисунок 3 - Панель инструментов.

1.5 Основные элементы построения модели

Для выполнения данной курсовой работы нам понадобятся такие элементы библиотек Enterprise Library, как:

 Source. Создает заявки. Обычно используется в качестве начальной точки потока заявок. Заявки могут быть либо базового для заявок класса Entity <#"722577.files/image005.gif"> SelectOutput. Объект направляет входящие заявки в один из двух выходных портов в зависимости от выполнения заданного (детерминистического или заданного с помощью вероятностей) условия. Условие может зависеть как от заявки, так и от каких-то внешних факторов. Поступившая заявка покидает объект в тот же момент времени;

Delay. Задерживает заявки на заданный период времени. Время задержки вычисляется динамически, может быть случайным, зависеть от текущей заявки или от каких-то других условий. Это время может, в частности, вычисляться как длина фигуры, заданной в качестве фигуры анимации этого объекта, поделенной на "скорость" заявки. Одновременно могут быть задержаны сразу несколько заявок (не более заданной вместимости объекта capacity);

Sink. Уничтожает поступившие заявки. Обычно используется в качестве конечной точки потока заявок. Для того, чтобы заявки удалялись из модели и уничтожались, нужно соединить выходной порт последнего блока процессной диаграммы с портом объекта Sink или Exit <#"722577.files/image008.gif"> NetworkEnter. Используется при моделировании транспортных сетей <#"722577.files/image009.gif"> NetworkMoveTo. Используется при моделировании транспортных сетей <#"722577.files/image010.gif">NetworkExit. Используется при моделировании транспортных сетей <#"722577.files/image011.gif"> Network. Используется при моделировании транспортных сетей <#"722577.files/image012.gif"> Queue. Моделирует очередь заявок, ожидающих приема объектами, следующими за данным в потоковой диаграмме, или же хранилище заявок общего назначения.
