Практическое задание №5 Применение средств САПР при оформлении графической части

проекта

Цель задания – ознакомиться с возможностями CAD средств САПР, позволяющими выполнять построение электрических схем и конструкций электрооборудования.

Содержание задания

Выполнить чертеж электрических схем приведенных в приложениях А и Б по своему варианту. На схемах подписать все элементы, расставить и пописать узлы и токи, произвольно выбрать и указать направления обхода независимых контуров.

По результатам выполнения задания составить отчет на листах А4 и в электронной форме.

Пояснения

программная среда задается преподавателем (MS Office, AutoCAD);

ознакомиться с графическими возможностями программ;

работу требуется выполнить на базе примитивов без использования библиотек элементов.

Практическое задание №6 Применение средств САПР для обработки результатов эксперимента

Цель задания – изучить возможности средств САПР для обработки результатов эксперимента.

Содержание задания

Получить массив экспериментальных данных и выполнить аппроксимацию, регрессию и корреляцию средствами САПР. Варианты приведены в приложении В. По результатам выполнения задания составить отчет на листах А4 и в электронной форме.

Порядок выполнения работы 1. Получение массива данных

1.1.Провести эксперимент (расчет) и получить результаты (см. таб-

лицу 3).

1.2.Представить результаты эксперимента в виде таблицы и графика

точек.

2. Аппроксимация, регрессия, корреляция

16

2.1.Аппроксимировать полиномами от 1-ой до 4-ой степени (минимум один не стандартный). Результаты аппроксимации отразить на общих графиках.

2.2.Выполнить регрессию, записав аналитические представления аппроксимирующих функций (минимум одна не стандартная).

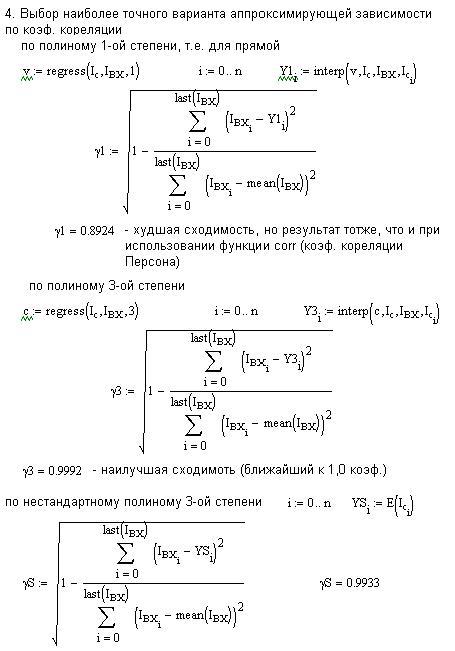

2.3.Вычислить коэффициенты корреляции и суммы квадратов отклонений и сделать вывод об оптимальной аппроксимирующей функции.

2.4.Оптимальную характеристику принять за ВАХ нелинейного сопротивления ветви с наибольшим порядковым номером из таблицы 1 (вариант задает преподаватель).

Пояснения

пункты 1 и 2 выполнять в MathCAD, MathLab (программная среда задается преподавателем).

проверку п. 2.4 провести в программе EWB, Simulink (программная среда задается преподавателем)

Примеры листингов и методические рекомендации

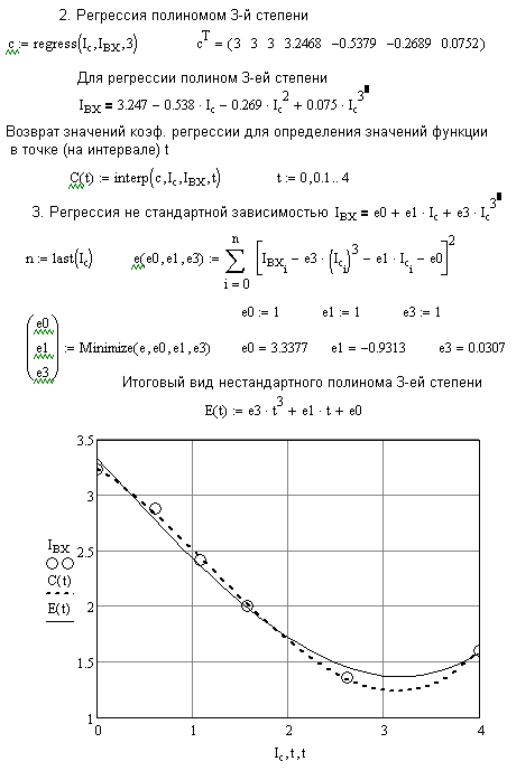

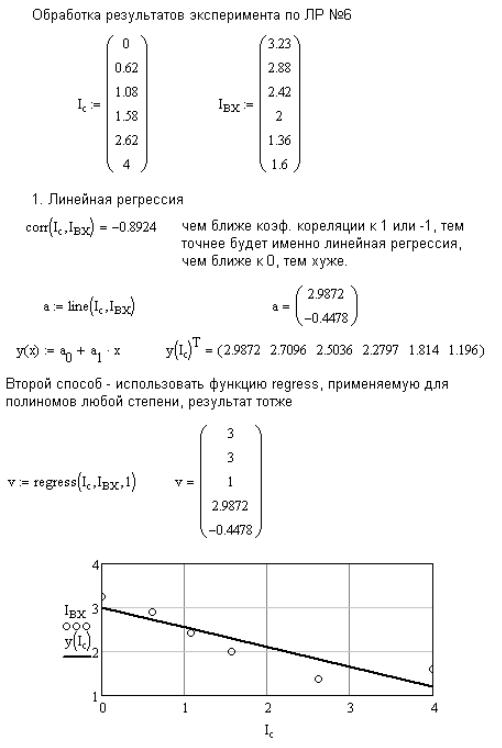

В листингах приводится пример выполнения задания в программе MathCAD. Далее приводится листинг обработки результатов экспериментальной зависимости IВХ=f(IC) из лабораторной работы №1 [9].
