Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

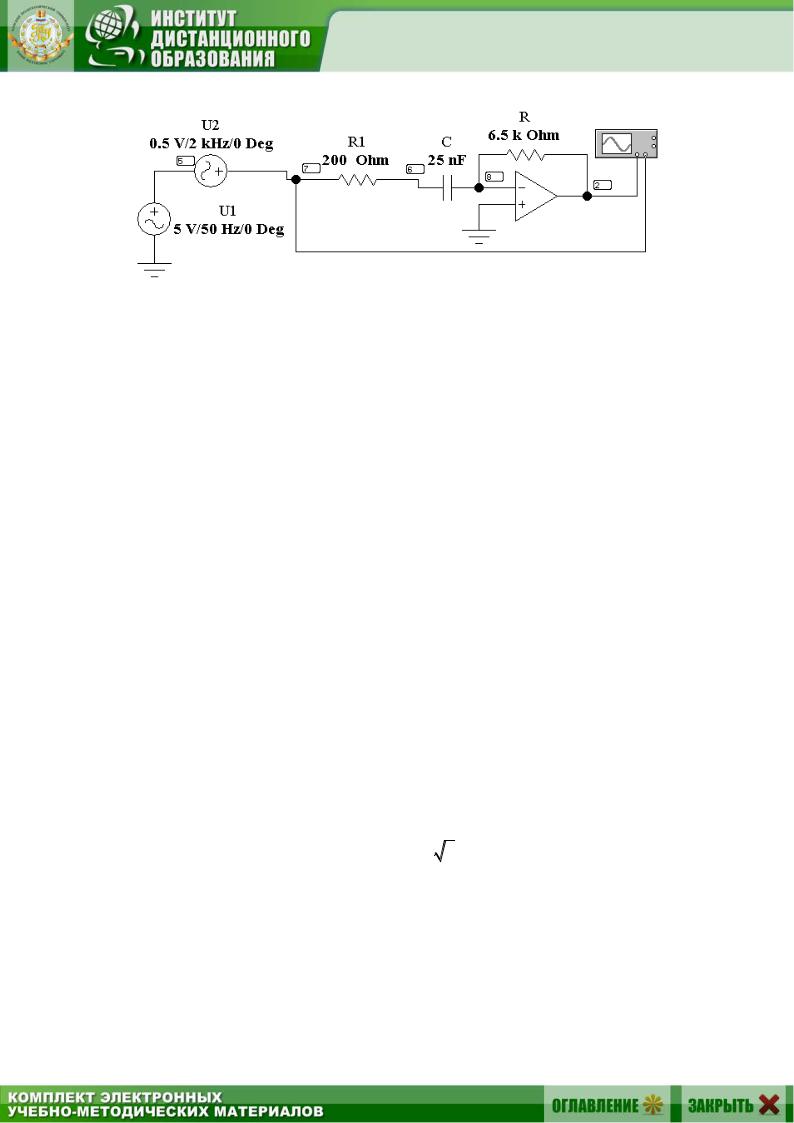

Рис. 19.3

Таблица 19.2

Подготовка к работе

Проработав теоретический материал, ответить на вопросы.

1.Что представляет собой дифференцирующий ОУ?

2.Фильтром каких частот является дифференцирующий ОУ?

3.Что такое амплитудно-частотная характеристика усилителя?

4.Как и почему изменятся коэффициент усиления дифференцирующего ОУ при изменении частоты?

Программа работы

1.Собрать электрическую цепь дифференцирующего ОУ по схеме рис. 19.3, используя данные для сопротивления R и емкости С согласно варианту из табл. 19.1.

2.Исследуемую цепь подключить к треугольному источнику напряжения. Вольтметры переключить на измерение переменного на-

пряжения. Установить частоту f = 0,5 кГц помощью первого вольтметра

3. К первому каналу осциллографа подключить входное напряжение. Второй канал осциллографа подключить на выход ОУ и отрегулировать его так, чтобы на экране было изображение не менее одного периода напряжения. Записать масштабы времени mt и напряжения mu1 и mu2. Скопировать осциллограмму входного и выходного напряжений (пример на рис. 19.4).

116

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

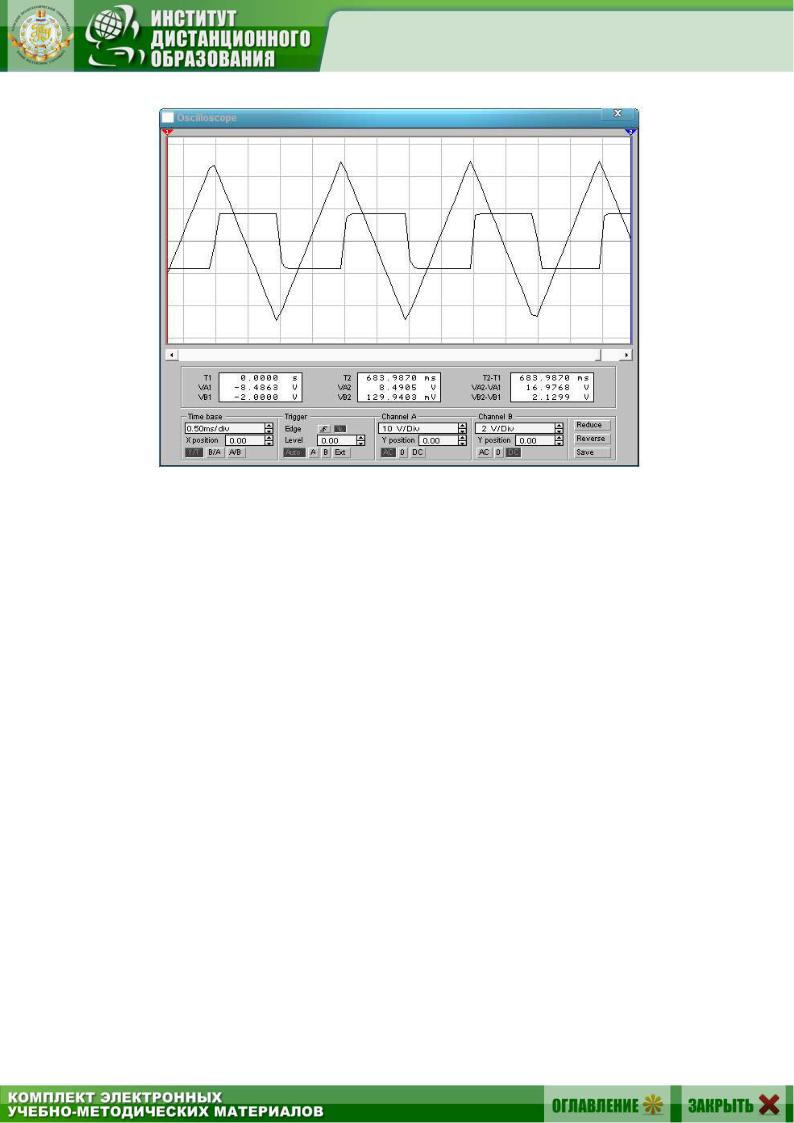

Рис. 19.4

4. Для получения амплитудно-частотной характеристики ОУ необходимо изменяя плавно частоту входного напряжения зафиксировать значения выходного напряжения с помощью второго вольтметра U2 UV 2 при плавном изменении частоты входного напряжения. Ре-

зультаты внести в табл. 19.3.

5. По результатам измерений п. 4 вычислить коэффициент усиления интегрирующего ОУ по формуле (19.1). Построить амплитудночастотную характеристику ОУ ku (f ) .

117

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

6. Подключить исследуемую цепь к гармоническому сигналу с шумом (рис. 19.3), используя данные из табл. 19.2 согласно принятому варианту. Сопротивление R=6 кОм, С=20 нФ.

7. Отрегулировать осциллограф так, чтобы на экране было изображение не менее одного периода напряжения. Записать масштабы времени mt и напряжения mu1 и mu2. Скопировать осциллограмму входного и выходного напряжений (рис. 19.4). По осциллограмме выходного

напряжения определить его действующее значение Uвых umax2 .

8. По результатам измерений п. 7 вычислить коэффициент усиления интегрирующего ОУ по формуле (19.1). Результаты вычислений внести в табл. 19.4.

Таблица 19.4

f2

ku( f2)

Uвых

U2

9. Проанализировать полученные результаты и сформулировать выводы по работе.

Содержание отчета

1.Наименование и цель работы.

2.Схема электрической цепи.

3.Ответы на вопросы подготовки к работе.

4.Осциллограммы входного и выходного напряжения (п. 3).

5.Табл. 19.3. Пример расчета к таблице.

6.Амплитудно-частотная характеристика ОУ ku (f ) .

7.Осциллограммы входного и выходного напряжения (п. 7).

8.Табл. 19.4. Пример расчета к таблице.

9.Выводы.

Рекомендуемая литература:, [4, с. 431–435], [6, с. 149–152] [7, с.156– 159].

118

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Лабораторная работа № 20. Исследование цепей с распределенными параметрами

Цель работы. Изучение и исследование установившихся синусоидальных режимов работы однородных двухпроводных линий без потерь, являющихся частным случаем линий без искажения.

Пояснения к работе

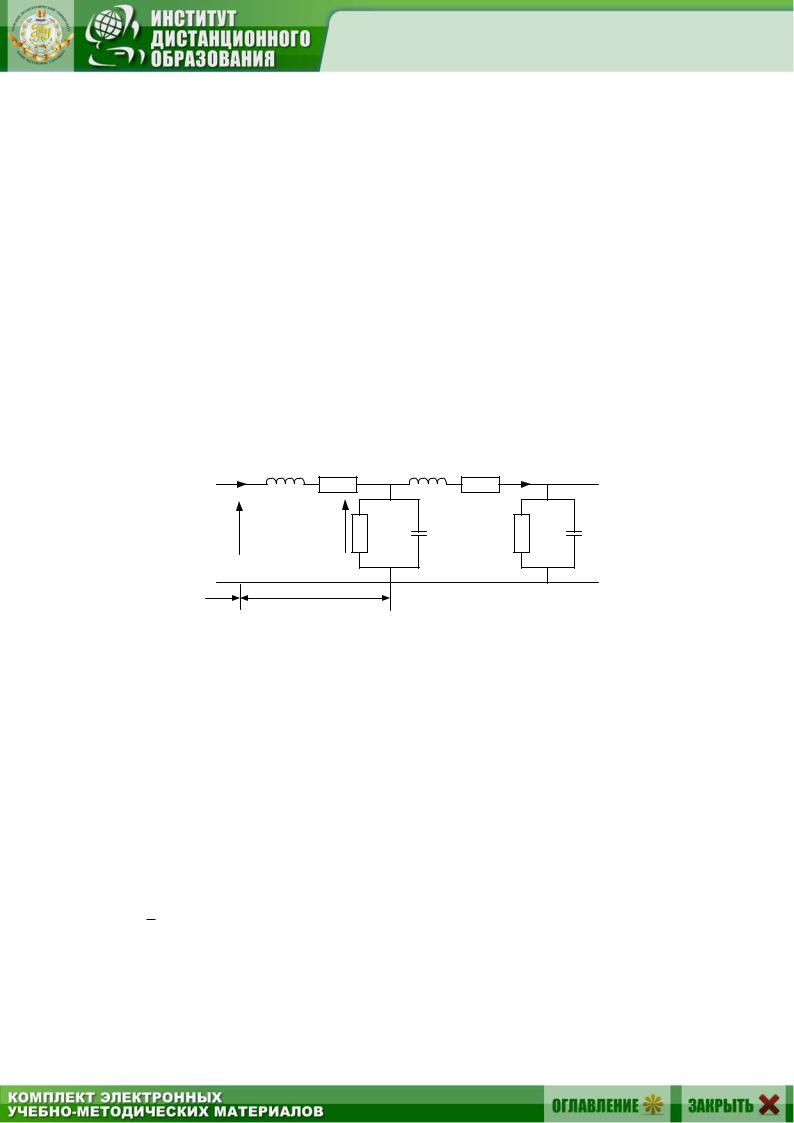

Однородная двухпроводная линия является распространенным примером цепи с распределенными параметрами. Напряжения и ток в линии являются функциями двух независимых переменных: пространственной координаты x, определяющей место наблюдения, и времени t, определяющего момент наблюдения. Элементарный участок линии с равномерно распределенными параметрами показан на рис. 20.1.

Здесь обозначены первичные параметры однородной линии на единицу длины:

R0 – активное сопротивление, Ом; L0 – индуктивность, Гн;

С0 – емкость, Ф;

G0 – проводимость изоляции между проводами, См. К вторичным параметрам линии относятся:

ZВ – волновое сопротивление, Ом;

– коэффициент фазы, рад/км;

α– коэффициент затухания, Нп/км;

=α+jβ – постоянная распространения, (1/км);

λ – длина электромагнитной волны, км; ν – скорость распространения электромагнитной волны.

119

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Линией без искажения является линия, у которой форма сигнала в начале и конце линии одинакова. Это условие выполняется, если коэффициент затухания линии и, соответственно, фазовая скорость на всех частотах одинаковы. Для неискаженной передачи сигналов требуется, чтобы коэффициент затухания α не зависел от частоты, а коэффициент фазы β был прямо пропорционален частоте.

Линиями без потерь называют линии, у которых R0 << L0 и G0 << C0 Электромагнитные волны вдоль таких линий распространяются без затухания.

Если в начале однородной двухпроводной линии подключен источник синусоидального напряжения с угловой частотой ω, а в конце – приемник с комплексным сопротивлением Z2 ,то напряжение и ток на расстоянии x от конца линии могут быть найдены по формулам:

U

Здесь I2 и U2 I2Z2 – комплексы тока и напряжения в конце ли-

нии.

Линией без искажения является линия, у которой форма сигнала в начале и конце линии одинакова. Это условие выполняется, если коэффициент затухания линии и, соответственно, фазовая скорость на всех частотах одинаковы. Для неискаженной передачи сигналов требуется, чтобы коэффициент затухания α не зависел от частоты, а коэффициент фазы β был прямо пропорционален частоте.

Линиями без потерь называют линии, сопротивление проводов которых R0 и проводимость утечки между проводами G0 равны нулю. Электромагнитные волны вдоль таких линий распространяются без затухания.

Коэффициент затухания определяется по формуле:

Волновое сопротивление линии без потерь является действительным числом и определяется по формуле:

Длина электромагнитной волны будет равна:

120
