Материал: Нейронные модели обнаружения вторжений и атак на компьютерные сети. Остапенко Г.А., Радько Н.М

3.4.3. Обучающий алгоритм обратного распространения

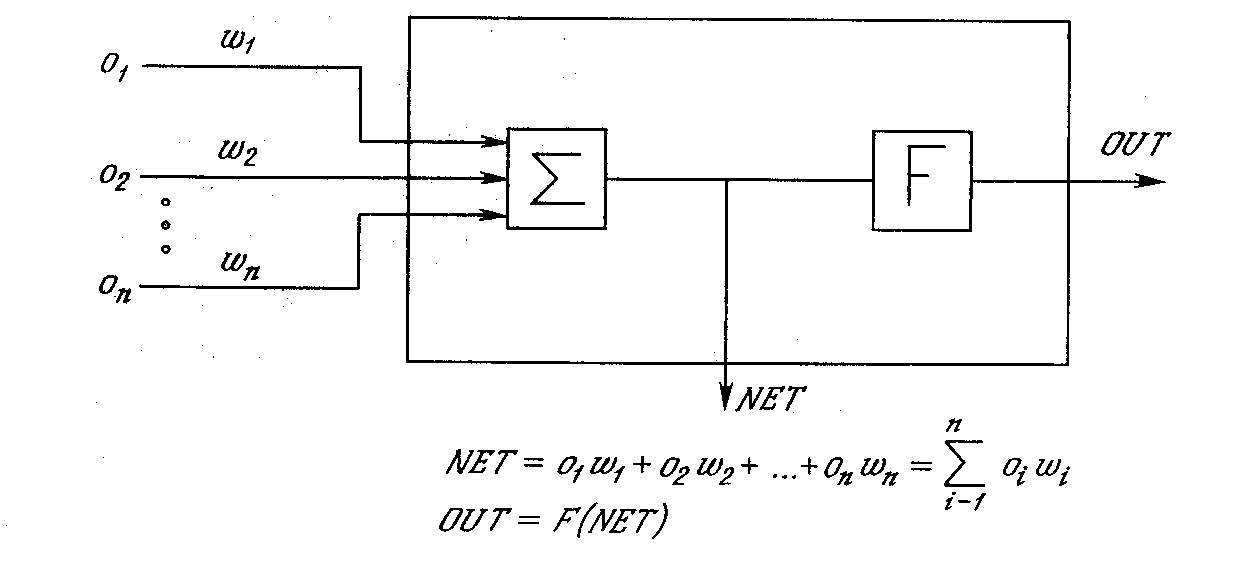

Рис. 3.13. Искусственный нейрон с активационнной функцией

На рис. 3.13 показан нейрон, используемый в качестве основного строительного блока в сетях обратного распространения. Подается множество входов, идущих либо извне, либо от предшествующего слоя. Каждый из них умножается на вес, и произведения суммируются. Эта сумма, обозначаемая NET, должна быть вычислена для каждого нейрона сети. После того, как величина NET вычислена, она модифицируется с помощью активационной функции и получается сигнал OUT [85].

На рис. 3.14 показана активационная функция, обычно используемая для обратного распространения

. (3.5)

. (3.6)

Как показывает уравнение (3.6), эта функция, называемая сигмоидом, весьма удобна, так как имеет простую производную, что используется при реализации алгоритма обратного распространения [75].

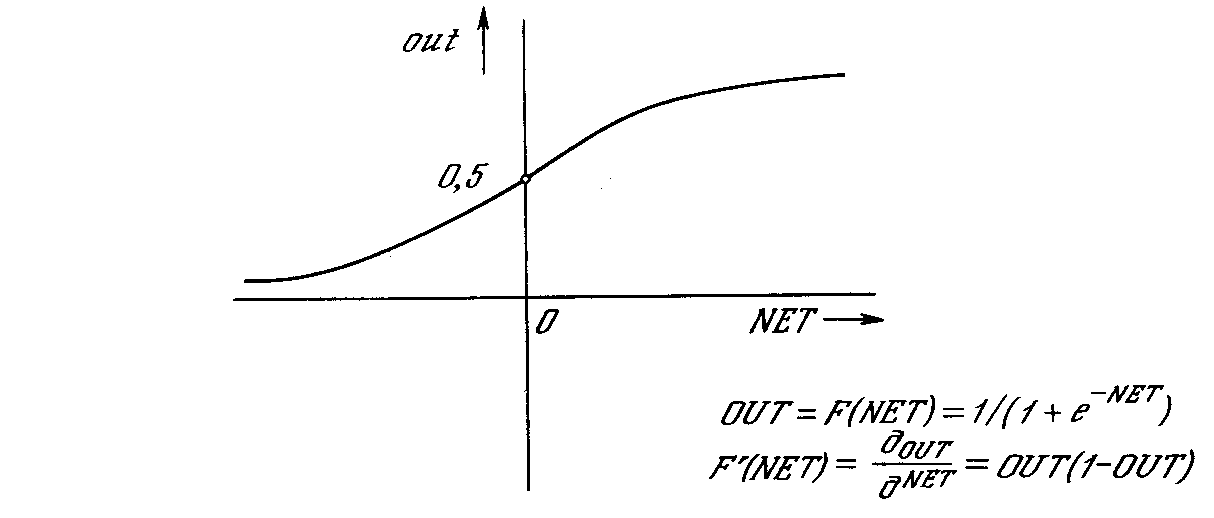

Рис. 3.14. Сигмоидальная активационная функция

Сигмоид, который иногда называется также логистической, или сжимающей функцией, сужает диапазон изменения NET так, что значение OUT лежит между нулем и единицей. Как указывалось выше, многослойные нейронные сети обладают большей представляющей мощностью, чем однослойные, только в случае присутствия нелинейности. Сжимающая функция обеспечивает требуемую нелинейность [76].

В действительности имеется множество функций, которые могли бы быть использованы. Для алгоритма обратного распространения требуется лишь, чтобы функция была всюду дифференцируема [78]. Сигмоид удовлетворяет этому требованию. Его дополнительное преимущество состоит в автоматическом контроле усиления. Для слабых сигналов (величина NET близка к нулю) кривая вход-выход имеет сильный наклон, дающий большое усиление. Когда величина сигнала становится больше, усиление падает. Таким образом, большие сигналы воспринимаются сетью без насыщения, а слабые сигналы проходят по сети без чрезмерного ослабления.

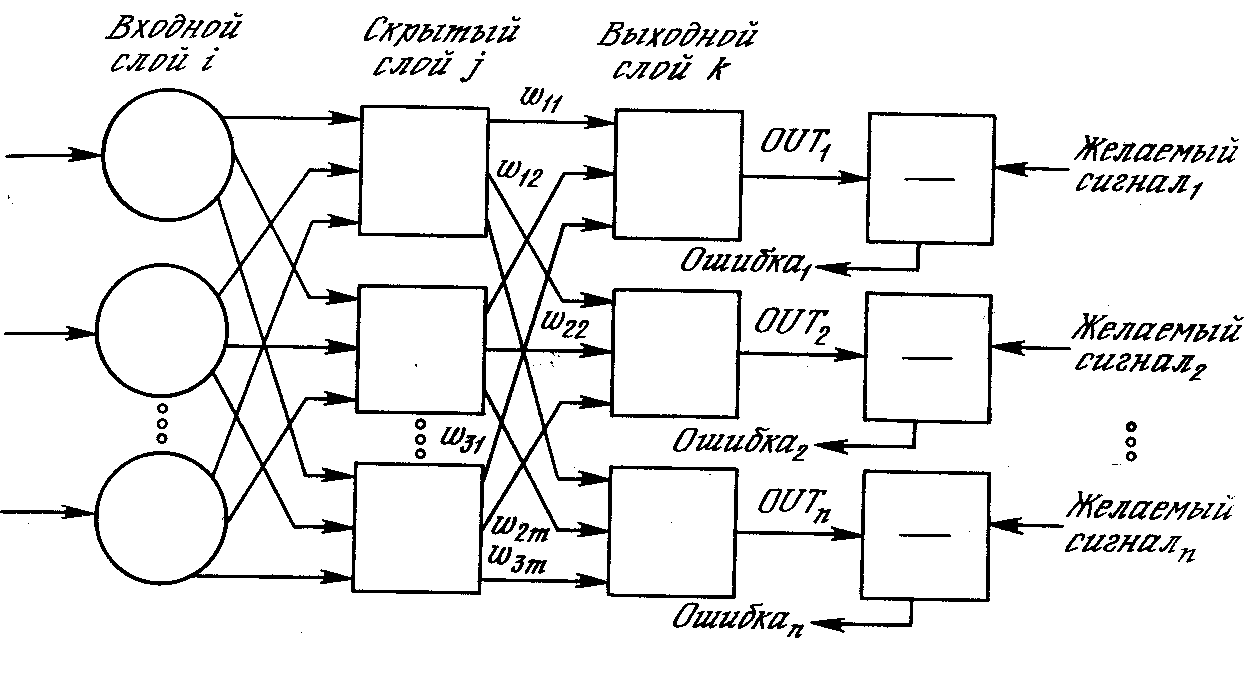

На рис. 3.15 изображена многослойная сеть, которая может обучаться с помощью процедуры обратного распространения. (Для ясности рисунок упрощен.) Первый слой нейронов (соединенный с входами) служит лишь в качестве распределительных точек, суммирования входов здесь не производится. Входной сигнал просто проходит через них к весам на их выходах. А каждый нейрон последующих слоев выдает сигналы NET и OUT, как описано выше.

Рис. 3.15. Двухслойная сеть обратного распространения ( – желаемый сигнал)

Процедура обратного распространения применима к сетям с любым числом слоев [81]. Однако для того, чтобы продемонстрировать алгоритм, достаточно двух слоев. Сейчас будут рассматриваться лишь сети прямого действия, хотя обратное распространение применимо и к сетям с обратными связями.

3.4.4. Алгоритм обучения искусственной нейронной сети

Целью обучения сети является такая подстройка ее весов, чтобы приложение некоторого множества входов приводило к требуемому множеству выходов. Для краткости эти множества входов и выходов будут называться векторами. При обучении предполагается, что для каждого входного вектора существует парный ему целевой вектор, задающий требуемый выход [79]. Вместе они называются обучающей парой. Как правило, сеть обучается на многих парах.

Алгоритм обратного распространения ошибок опирается на обобщение дельта-правила [82]. Представим производную ошибки в виде:

,

где E – сумма квадратов ошибок для сети, - наблюдаемый выход элемента.

, следует из 3.1 .

Для функции активности выходом является то есть:

,

а для производной f получим:

.

Исходя из этого, и принимая во внимание, что

,

получим:

.

Указанная ошибка соответствует ошибке выходного элемента, но ошибка скрытого элемента не связана с целевым выходным значением непосредственно [77]. Поэтому весовые значения скрытого элемента следует скорректировать пропорционально его «вкладу» в величину ошибки следующего слоя. Для скрытого элемента величина ошибки вычисляется по формуле:

,

где индекс k соответствует слою, посылающему ошибку обратно.

На первой стадии происходит инициализация весов малыми значениями, например, из диапазона -0,3 и +0,3. Обучение предполагается управляемым, поскольку с каждым входным образцом связывается целевой выходной образец. Обучение продолжается до тех пор, пока изменение усредненной квадратичной ошибки не окажется меньше некоторого допустимого значения при переходе от одной эпохи к следующей [32]. Если в процессе обучения наступает момент, когда ошибка в сети попадает в рамки допустимого изменения, говорят, что наблюдается сходимость. Другим критерием окончания обучения можно считать наступление момента, когда выход каждого учебного образца оказывается в рамках допустимого отклонения от соответствующего целевого выходного образца.

Чтобы уменьшить вероятность того, что изменения весов приобретут осциллирующий характер, вводится инерционный член , добавляемый в пропорции, соответствующей предыдущему изменению веса:

.

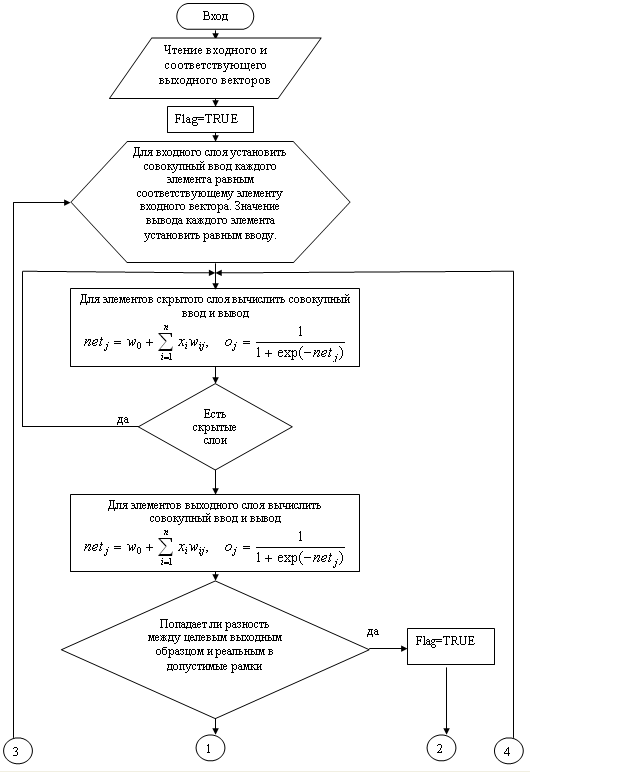

Таким образом, изменение веса на шаге n+1 оказывается зависящим от изменения веса на шаге n. Алгоритм обратного распространения в целом представлен на блок схеме (рис. 3.16).

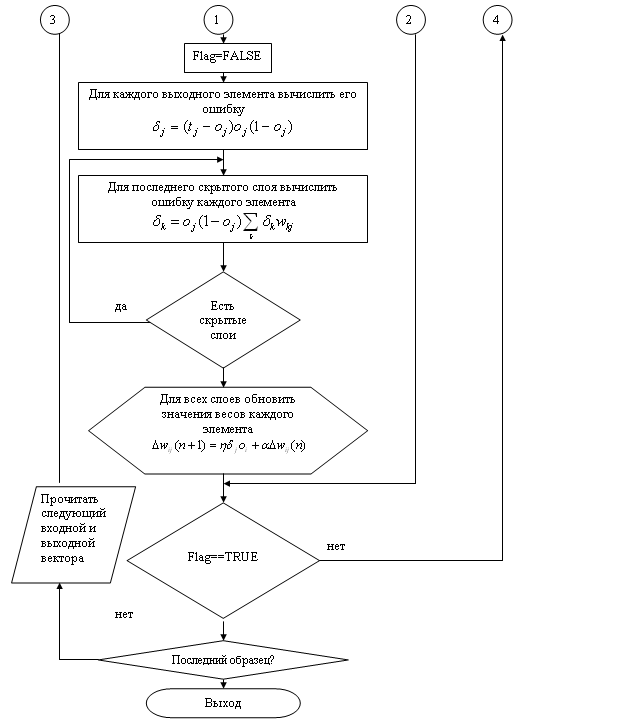

Рис. 3.16. Структурная схема алгоритма обратного распространения ошибки

да

Р ис. 3.16. Продолжение

3.5. Выбор тестового множества

На всех предыдущих этапах существенно использовалось одно предположение. А именно, обучающее, контрольное и тестовое множества должны быть репрезентативными (представительными) с точки зрения существа задачи (более того, эти множества должны быть репрезентативными каждое в отдельности). Известное изречение программистов "garbage in, garbage out" ("мусор на входе - мусор на выходе") нигде не справедливо в такой степени, как при нейросетевом моделировании. Если обучающие данные не репрезентативны, то модель, как минимум, будет не очень хорошей, а в худшем случае - бесполезной. Обычно в качестве обучающих, берутся эталонные данные [45].

В нашем исследовании, для обучения сети был взят трафик содержащий "обычные" сетевые события и несколько событий со смоделированной атакой. В качестве модели атаки, нами была использована атака на основе отказа в обслуживании (сгенерированная с помощью программы SATAN, SYNFlood ).

Репрезентативное множество, используемое для обучения сети, представлено в приложении Б.

3.6. Оценка возможности модели по обнаружению вторжения и атак

Для оценки эффективности и расчета оптимального порога срабатывания ИНС найдем функцию плотности распределения выходного значения ИНС при нормальной и аномальной активности. Для расчетов являются приемлемыми следующие предположения о том, что входное значение NET для каждого формального нейрона (ФН) имеет нормальный закон распределения. В доказательство этого утверждения входное множество было подвергнуто критерию Пирсона, для проверки гипотезы о подчинении нормальному закону распределения [87].

,

где k - это число разрядов наблюдаемых значений, а n’- теоретические частоты соответствующих значений.

Далее в результате расчетов получим функцию плотности распределения выходного значения ФН выходного слоя.

Рассмотрим нейроны первого слоя ИНС.

,

где - взвешенная сумма входных сигналов для 1-ого ФН первого слоя; - i-я компонента входного вектора; - весовой коэффициент, соответствующей связи i-ого ФН нулевого слоя l-ого ФН 1-ого слоя.

Рассчитаем математическое ожидание и дисперсию взвешенной суммы :

=

.

При этом функция распределения величины близка к нормальной как сумма большого числа достаточно слабо зависимых величин [87], то есть:

Пусть ФН имеет функцию активации , где - выходное значение l-ого ФН 1-ого слоя;

Рассчитаем математическое ожидание и дисперсию :

,

.

Величины , i=1…k, образуют входной вектор второго слоя ИНС, для которого:

,

где - взвешенная сумма входных ФН второго слоя; - весовой коэффициент, соответствующей связи i-ого ФН первого слоя и единственного ФН выходного слоя. k – количество ФН внутреннего слоя.

Рассчитаем математическое ожидание и дисперсию взвешенной суммы :

В силу слабой зависимости значений выходов внутреннего слоя ИНС, второе слагаемое в выражении для дисперсии дает малый вклад в значение дисперсии и его можно не учитывать [81], то есть получим:

А налогично внутреннему слою:

С учетом приведенных формул можно рассчитать функцию плотности распределения выходного значения ФН выходного слоя ИНС:

,
