Материал: Обработка осадков, выделенных при очистке природных и сточных вод. Куралесин А.В., Бахметьев А.В
Тот же осадок, уплотненный медленным перемешиванием, Сисх = 1,0 %, Vос = 125 мл, = 9 мл. Фильтрация осуществляется под вакуумом перепад давления ∆Р = 500 мм. рт. ст = 665٠102 Па в цилиндре диаметром d = 2,56 см.
Результаты фильтрования представлены в табл. П.2.7.
Таблица П.2.7
Время |
фильт- |
|
|
|
|
|
рации tс |
|
70 |
680 |
1140 |
|
|
|
|
|
|
|
Осадок не |
|
Общий |
объем |
|
|
|
||
|
|
|
фильтруется |
|||
осадка V', мл |
12 |
20 |
25 |
|||
|
||||||
|
|
|
|
|
|
|
Объем |
фильт- |
|
|
|
|
|
рата V, мл |
3 |
11 |
16 |
|
||
|
|
|
|
|
||
Значение t/V |
23,3 |
61,8 |
90 |
|
||
Данные табл. П.2.7, представленные на рис. П.2.6. «2», позволили определить параметр «в» для этого вида осадка.
Определение удельного сопротивления фильтрата для всех видов рассмотренных осадков по формуле (1) сведено в табл. П.2.8.
Значения параметров «К» и «Х», входящих в формулу (1), определяется по формулам (2) и (3).
Значения параметра «в» берется по графикам рис. П.2.1 – П.2.6.
Площадь фильтровальной перегородки для опытов на воронке Бюхнера диаметром d = 8 см:
|
π d 2 |
3,14 82 |
2 |
|
-4 |
2 |
|
Fф.п. = |
|
= |
|
= 50,24см |
= 50,24٠10 |
|
м . |
4 |
4 |
|
|||||
|
|
|
|
|
|
||
Площадь фильтровальной перегородки для последних опытов в цилиндре диаметром d = 2,56 см:
|
π d 2 |
3,14 2,562 |
2 |
|
-4 |
2 |
|
Fф.п. = |
|
= |
|
= 5,14см |
= 5,14٠10 |
|
м . |
4 |
4 |
|
|||||
|
|
|
|
|
|
||
Перепад давления ∆Р = 500 мм. рт. ст. = 665٠102 Па, вязкость фильтрата µж = 1,01٠10-4 Па٠с при 20°С, плотность фильтрата ρж – 1000 кг/м3,
Wос – влажность осадка, отлагающегося на фильтрующей перегородке (кека), %, определялась опытным путем.
76
|
|
|
|
|
|
|
|
|
|
Таблица П.2.8 |
||
|
|
Определение удельного сопротивления фильтрации r |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Удельное со- |
||
|
|
Вид осадка |
С , |
W , |
Х, кг/м3 |
К, |
в٠10-12, с/м6 |
противление |
|
|||
|
|
|
исх |
ос |
|
|
м4/с |
|
|
r٠10-10, м/кг |
|
|
|
|
|
% |
% |
|
|
|
|
|
|||
|
|
|
|
|
началь- |
конеч- |
|
началь- |
конеч- |
началь- |
конеч- |
|
|
|
|
|
|
ное |
ное |
|
ное |
ное |
ное |
ное |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. |
Осадок, обработанный Al2O2 – |
3,46 |
85,17 |
69 |
45 |
3323 |
0,02 |
0,33 |
96 |
2436 |
|
|
1,06 % и ПАА – 0,047 % без извести |
|
|
|
|
|
|
|
|
|
|
|
|
2. |
Тот же осадок + известь 5 % СаО |
3,81 |
72,51 |
57 |
41 |
3323 |
0,0166 |
0,071 |
98 |
592 |
|
77 |
3. |
Тот же осадок + известь 10 % СаО |
3,02 |
75,47 |
48 |
39 |
3323 |
0,0118 |
0,038 |
101 |
365 |
|
|
|
|||||||||||
|
4. |
Тот же осадок + известь 15 % СаО |
3,07 |
73,25 |
39 |
35 |
3323 |
0,023 |
0,022 |
106 |
211 |
|
|
5. |
Тот же осадок + известь 20 % СаО |
3,12 |
72,7 |
35 |
35 |
3323 |
1,167 |
0,0167 |
160 |
160 |
|
|
6. |
Осадок промывных вод, не обрабо- |
0,4368 |
99,44 |
-- |
20 |
3500 |
-- |
2,8 |
-- |
4020 |
|
|
танный реагентами, не уплотненный |
|
|
|
|
|
|
|
|
|
|
|
|
7. |
Тот же осадок, уплотненный при |
|
|
|
|
|
|
|
|
|
|
|
медленном перемешивании |
1,0 |
98,75 |
-- |
50 |
3500 |
-- |
5,4 |
-- |
3780 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77
График зависимости удельного сопротивления фильтрации осадка r от дозы извести, вводимой в качестве присадок (рис. П.2.7), показывает, что с увеличением дозы извести, значение r снижается. Однако для осадков промывных вод станции безреагентного обезжелезивания повышение дозы извести больше 20 % от массы сухого вещества осадка не имеет смысла.
rуд٠10-10
800
600
400
200
00
5 |
|
10 |
|
15 |
|
20 |
|
Доза СаО, % |
|
|
|
|
|
|
|
|
|

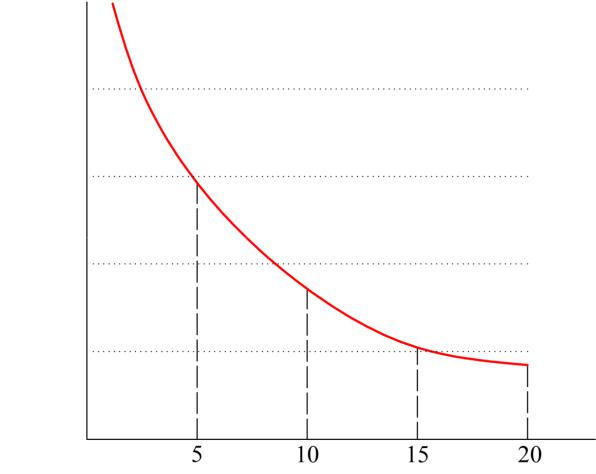

Рис. П.2.7. Зависимость rуд от дозы извести
78
|
