2.Состав сооружений по обработке осадков сточных вод
Втабл. 2 приведен состав сооружений обработки осадков для станций различной производительности.
Таблица 2
Рекомендации по выбору состава сооружений
по обработке осадков сточных вод
Типы |
Производительность станции по среднесу- |
||||||||
очистных |
точному расходу, |
|
|
|
|
||||
сооружений |
тыс. м3/сут. |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
≤10 |
15 |
20 |
|
30 |
40 |
50 |
100 |
≥100 |
|
|
|
|
|
|
|
|
|
|
Обработка осадка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
песковые площадки |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
+ |
|
|
|
|
|
|
|
|
|
|
песковые бункеры |
+ |
+ |
+ |
|
- |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
|
Илоуплотнители: |
|
|
|
|
|
|
|
|
|
а) гравитационные: |
|
|
|
|
|
|
|
|
|
- вертикального типа |
|
|
|
|
+ |
|
|
|
|
- |
- |
+ |
|
+ |
- |
- |
- |
||
|
|
|
|
|
|
|
|
|
|
- радиального типа |
- |
- |
- |
|
- |
- |
+ |
+ |
+ |
|
|
|
|
|
|
|
|
|
|
|
- |
- |
- |
|
+ |
+ |
+ |
+ |
+ |
б) флотационные |
|
|
|
|
|
|
|
|
|
(радиального типа) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стабилизация, обезвоживание и сушка осадка: |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
аэробная стабилизация смеси |
|
|
|
|
|
|
|
|
|
сырого осадка первичных от- |
|
|
|
|
|
|
|
|
|
стойников с активным илом или |
|
|
|
|
|
|
|
|
|
биопленкой, обеззараживание |
|
|
|
|
|
|
|
|
|
или компостирование, обезво- |
|
|
|
|
|
|
|
|
|
живание на иловых площадках |
|
|
|
|
|
|
|
|
|
|
- |
+ |
+ |
|
+ |
+ |
+ |
- |
- |
|
6 |
|
|
|
|
|
|
|
|
Окончание табл. 2
Типы |
Производительность станции по среднесу- |
||||||||
очистных |
точному расходу, тыс. м3/сут. |
|
|||||||
сооружений |
|
|
|
|
|
|
|
|
|
≤10 |
15 |
20 |
30 |
40 |
50 |
100 |
≥100 |
||
|
|||||||||
|
|
|
|
|
|
|
|
|
|
Стабилизация, обезвоживание и сушка осадка: |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
раздельная обработка активного |
|
|
|
|
|
|
|
|
|
ила в аэробных стабилизаторах, |
|
|
|
|
|
|
|
|
|
сырого осадка в метантенках, |
|
|
|
|
|
|
|
|
|
обеззараживание или компо- |
- |
- |
- |
- |
- |
+ |
+ |
тыс. |
|
стирование смеси, механиче- |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
ское обезвоживание или сушка |
|
|
|
|
|
|
|
150 |
|
на иловых площадках |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
до |
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
анаэробное сбраживание смеси |
|
|
|
|
|
|
|
|
|
сырого осадка и активного ила, |
|
|
|
|
|
|
|
|
|
обеззараживание, механическое |
|
|
|
|
|
|
|
|
|
обезвоживание или сушка на |
- |
- |
- |
- |
- |
- |
+ |
+ |
|
иловых площадках |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
анаэробное сбраживание смеси |
|
|
|
|
|
|
|
250 |
|
сырого осадка и активного ила, |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
более тыс. |
||
механическое обезвоживание и |
|
|
|
|
|
|
|
||
термическая сушка |
- |
- |
- |
- |
- |
- |
- |
||
|
|
|
|
|
|
|
|
|
|
3. Обработка осадков сооружений малой производительности
При небольшой производительности очистных сооружений обычно используют для очистки сточных вод септики, двухъярусные отстойники, осветлители. Их достоинство в том, что осадок в них сбраживается в анаэробных условиях и после дополнительной подсушки на иловых площадках практически пригоден к использованию в качестве удобрения.
Септики, двухъярусные отстойники и осветлители-перегниватели
Септики являются комбинированными сооружениями, в которых происходит осветление сточной воды и сбраживание (перегнивание) выпавшего осадка (рис. 2). Септики обычно применяют при очистке небольших количеств сточных вод (до 25 м3/сут), поступающих от отдельно стоящих зданий или группы зданий. Последующей ступенью очистки сточной воды являются поля подземной фильтрации, песчано-гравийные фильтры, фильтрующие траншеи или колодцы.
7

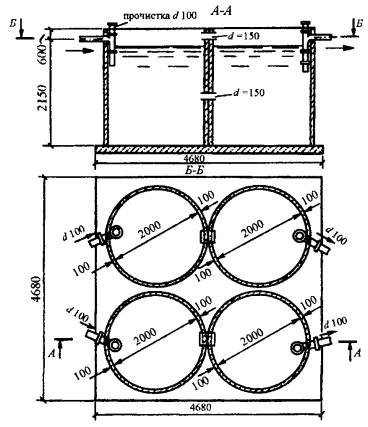

Рис. 2. Септики [1, с. 450]
Взвешенные вещества, содержащиеся в сточной воде, в ыпадают в осадок, накапливающийся на дне септика. Осадок представляет со бой частицы преимущественно органического происхождения. Под действием анаэробных микроорганизмов органическ ая часть осадка превращается в газы и минеральные соединения.
Полный расчетный объем септика следует принимать равным 3- суточному притоку при расходе сточных вод до 5 м3/сут, и не менее 2,5- суточному при расходе более 5 м3/сут. Влажность осадка, сброженного в септике, составляет 90 %.
Взависимости от расхода сточных вод принимают: однокамерные септики - при расходе до 1 м3/сут; двухкамерные - при расходе до 10 м3/сут; трехкамерные - при расходе свы ше 10 м3 /сут.
Вдвухкамерных сеп тиках объем первой камеры следу ет принимать равным 0,75, а в трехкамерны х - 0,5 расчетного объема. При этом объем второй и третьей камер надлежит принимать по 0,25 расчетного объема. Эти септики выполняют из сборного ж елезобетона.
Двухъярусные отст ойники служат для осветления сто чных вод, уплот-
нения и сбраживания вып авшего осадка (рис. 3). Они примен яются на станциях пропускной способностью до 10 тыс. м3/сут.
8

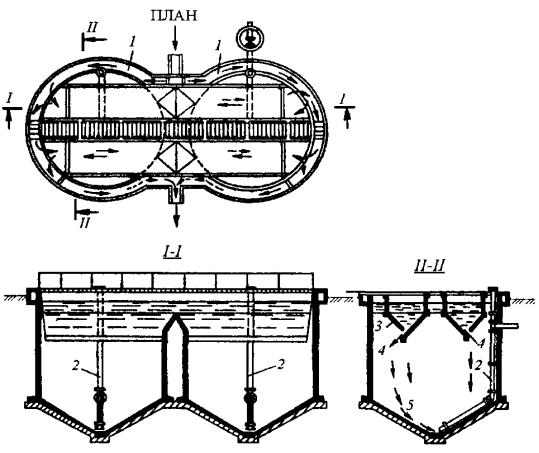

Рис. 3. Парный двухъярусный отстойник с двумя желоба ми [1, с. 454]: 1 - распределительный лоток; 2 - выгрузочная иловая труба;
3 - осадочный желоб; 4 - выгрузочно-загрузочная щель; 5 - камера сбраживания осадка
Данные для подбора двухъярусных отстойников предста влены в табл. 3.
Таблица 3
|
Конструктивное исполнен ие сооружений |
|
|||||||
Основные параметры |
|
|
|
|
|
|
|
|
|
|
Монолитное |
|
|
Сборное |
|||||
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
Диаметр, м |
6 |
6 |
9 |
9 |
9 |
|
12 |
|
12 |
|
|
|
|
|
|
|
|
|
|
Общая высота |
7,6 |
8,8 |
8,5 |
9,7 |
8,5 |
|
8,2 |
|
9,4 |
|
|
|
|
|
|
|
|
|
|
Пропускная способност ь, |
|
|
|
|
|
|
|
|
|
м3/ч, при периоде отстаив а- |
13,7 |
13,7 |
37,5 |
37, 5 |
31 |
|
67 |
|
67 |
ния 1,5 ч |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
Основным недостатком двухъярусных отстойников является большой объем иловой части, что существенно увеличивает стоимость сооружения. Большая глубина отстойников делает невыгодным их применение при высоком уровне грунтовых вод.
Осветлители-перегниватели являются комбинированным сооружением, состоящим из осветлителя с естественной аэрацией, концентрически располагаемого внутри перегнивателя (рис. 4).
Осветлители следует проектировать в виде вертикальных отстойников с внутренней камерой флокуляции, с естественной аэрацией за счет разности уровней воды в распределительной чаше и осветлителе.
Сточные воды по лотку 1 подаются в центральную трубу 2, к концу которой прикреплен отражательный щит.
Напор воды 0,6 м, обусловленный разностью отметок уровня жидкости на входе в трубу и в осветлителе, обеспечивает скорость движения в трубе 0,5-0,7 м/с, необходимую для засасывания воздуха из атмосферы. Воздушная смесь из трубы 6 поступает в камеру флокуляции, где сточная вода находится в течение 20 мин, затем направляется в отстойную камеру, проходя образовавшийся взвешенный слой. Продолжительность пребывания в отстойной камере не менее 70 мин.
Осадок, выпавший на дно осветлителя, по трубе 12 направляется в приемный резервуар насосной станции, откуда насосом по напорному трубопроводу подается в верхнюю зону перегнивателя, в которой осадок подвергается сбраживанию. Для предупреждения образования корки в камере сбраживания осадок периодически перемешивается. Основные размеры осветлителей приведены в табл. 4.
Таблица 4
Основные размеры осветлителей-перегнивателей
|
Параметры осветлителя, м |
Технологический |
Пропускная |
||
Диаметр со- |
|
|
объем перегни- |
способность |
|
|
площадь зо- |
||||
оружения, м |
|
вателя, м3 |
сооружения, |
||
диаметр |
ны осветле- |
||||
|
|
м3/ч |
|||
|
|
ния |
|
||
|
|
|
|
||
|
|
|
|
|
|
9 |
5 |
15,5 |
306 |
41,3 |
|
12 |
5 |
15,5 |
640 |
50 |
|
15 |
6 |
22,5 |
1060 |
73 |
|
|
|
|
|
|
|
10
