С. Ю. Жачкин

ОБРАБОТКА РЕЗАНИЕМ ВОЛЬФРАМОВЫХ СПЛАВОВ

Учебное пособие

Воронеж 2010

ГОУ ВПО «Воронежский государственный

технический университет»

С. Ю. Жачкин

ОБРАБОТКА РЕЗАНИЕМ

ВОЛЬФРАМОВЫХ СПЛАВОВ

Утверждено Редакционно-издательским советом

университета в качестве учебного пособия

Воронеж 2010

УДК 621.9.02.001

Жачкин С.Ю. Обработка резанием вольфрамовых сплавов: учеб. пособие / С.Ю. Жачкин. Воронеж: ГОУ ВПО «Воронежский государственный технический университет», 2010. 191 с.

В учебном пособии рассматриваются вопросы обработки резанием вольфрама и сплавов на его основе, а также влияния различных параметров обработки на температуру в зоне резания. Приводятся различные методики количественной и качественной оценки режимных параметров обработки с целью максимального использования ресурса инструмента.

Учебное пособие соответствует требованиям Государственного общеобразовательного стандарта высшего профессионального образования по направлению 151000 «Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств», специальности 151002 «Металлообрабатывающие станки и комплексы», дисциплине «Резание материалов». Пособие предназначено для студентов 3 и 4 курсов очной формы обучения.

Учебное пособие подготовлено в электронном виде в текстовом редакторе MS Word XP и содержится в файле 02.doc.

Табл. 24. Ил. 60. Библиогр.: 59 назв.

Рецензенты: кафедра ИПА ВАИУ (г. Воронеж) (Зав. кафедрой д-р техн. наук, доц. Д.Е. Барабаш)

д-р техн. наук, проф. А.В. Кузовкин

Жачкин С.Ю., 2010

Оформление. ГОУВПО Воронежский

государственный технический университет, 2010

Введение

Вольфрам, как представитель тугоплавких металлов, является исходным для изготовления высокотемпературных материалов. К исходным материалам наряду с тугоплавкими металлами относятся также графит, тугоплавкие соединения (карбиды, бориды и т. п.), тугоплавкие окислы, различные волокнистые материалы и органические вещества. При сравнении этих материалов основными критериями являются кратковременная прочность при повышенной температуре, длительная прочность при той же температуре, удельный объем, ударная вязкость, термостойкость, способность работать при отрицательных температурах и в различных средах, сопротивление эрозии и вибрации. Вольфрам удовлетворяет большинству этих критериев.

Вольфрам применяют при изготовлении электрических контактов, электродов дуговой сварки. Высокая температура плавления и большая жаропрочность вольфрама позволяют использовать его для изготовления нагревательных элементов: спиралей, пластин, полос и тоководов, работающих в условиях восстановительной и нейтральной сред или вакуума. Детали из вольфрама применяют как соединительные элементы в полупроводниковой технике, при изготовлении термопар для измерения температур до 2200°С и оболочек в диодах.

Обычно из вольфрама и его сплавов изготовляют в основном детали, имеющие относительно малые размеры, например нити накала, токопроводники, электроды, специальные детали для ламп накаливания, вакуумных и газонаполненных электрических разрядных приборов. Но в последние годы стали их применять и для получения сравнительно больших деталей, таких, как каркасы, вкладыши двигателей и др.

Возрастающее применение вольфрама и его сплавов в различных отраслях техники объясняется высокой температурой плавления, термопрочностью, значительным сопротивлением усталости, хорошей тепло- и электропроводностью.

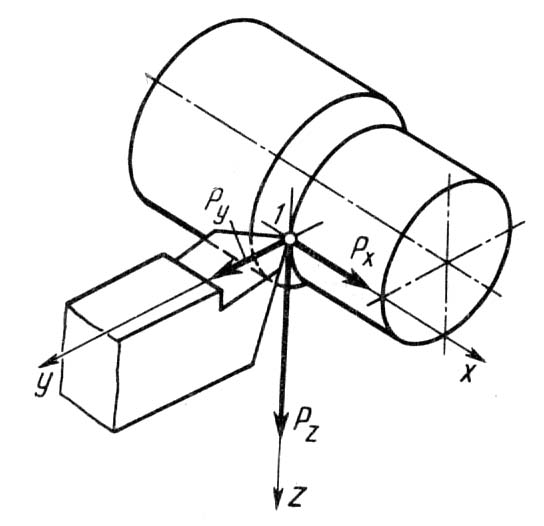

Получение заготовок из вольфрама связано с определенными технологическими трудностями, что приводит к их высокой стоимости. Трудности изготовления деталей с заданными требованиями по точности и качеству поверхности сдерживают дальнейшее расширение областей применения этого материала. Совершенствование обычного процесса резания за счет рационального выбора режимов обработки, геометрии и конструкции инструмента, технологической оснастки не всегда дает желаемый результат. При изготовлении резанием деталей из вольфрама и его сплавов характерным являются большие силы резания, высокие температуры, высокая истирающая способность. Это приводит к низкой стойкости инструмента и неудовлетворительному качеству поверхности.

Поэтому изыскивают новые методы обработки путем изменения характера приложения механического воздействия на срезаемый слой, применения комбинированных методов, построенных на совмещении механического воздействия с вибрационным, тепловым, химическим, электрическими воздействиями, разработкой новых и повышением эффективности действия технологических сред.

Неуклонно растущее применение вольфрама и его сплавов в промышленности, с одной стороны, и совокупность физико-химических свойств, затрудняющих получение необходимых изделий с другой, делают весьма актуальной проблему обработки этих материалов.

1. Свойства, методы получения и области применения вольфрама и его сплавов

1.1 Основные физические свойства и области

применения

Вольфрам относится к тугоплавким металлам, которые сравнительно мало распространены в земной коре. Так, содержание в земной коре (в %) вольфрама примерно , рения 10^-7, молибдена 3*10^-3, ниобия 10^-3, тантала 2*10^-3 и ванадия 1,5*10^-3.

Тугоплавкие металлы являются переходными элементами и располагаются в IV, V, VI и VII группах (подгруппа А) периодической системы элементов. С увеличением атомного номера возрастает температура плавления тугоплавких металлов в каждой из подгрупп.

Элементы VА и VIА групп (ванадий, ниобий, тантал, хром, молибден и вольфрам) являются тугоплавкими металлами с объемно-центрированной кубической решеткой в отличие от других тугоплавких металлов, имеющих гранецентрированную и гексагональную плотно упакованную структуру.

Известно, что главным фактором, определяющим кристаллическую структуру и физические свойства металлов и сплавов, является природа их межатомных связей. Тугоплавкие металлы характеризуются высокой прочностью межатомной связи и, как следствие, высокой температурой плавления, повышенной механической прочностью и значительным электрическим сопротивлением.

Возможность исследования металлов методом электронной микроскопии позволяет изучать структурные особенности атомного масштаба, выявляет взаимосвязи между механическими свойствами и дислокациями, дефектами упаковки и др. Полученные данные показывают, что характерные физические свойства, отличающие тугоплавкие металлы от обычных, определяются электронной структурой их атомов. Электроны могут в различной степени переходить от одного атома к другому, при этом вид перехода отвечает определенному типу межатомной связи. Особенность электронного строения определяет высокий уровень межатомных сил (связей), высокую температуру плавления, прочность металлов и их взаимодействие с другими элементами и примесями внедрения. У вольфрама химически активная оболочка по энергетическому уровню включает электроны 5 d и 6 s [57].

Из тугоплавких металлов наибольшую плотность имеет вольфрам -19,3 г/см³. Хотя при использовании в конструкциях большую плотность вольфрама можно рассматривать как отрицательный показатель, все же повышенная прочность при высоких температурах позволяет снизить массу изделий из вольфрама за счет уменьшения их размеров.

Плотность тугоплавких металлов в большой степени зависит от их состояния. Например, плотность спеченного штабика вольфрама колеблется в пределах 17,0-18,0 г/см³, а плотность кованого штабика со степенью деформации 75% составляет 18,6-19,2 г/см³. То же наблюдается и у молибдена: спеченный штабик имеет плотность 9,2-9,8 г/см³, кованый со степенью деформации 75%-9,7-10,2 г/см³ и литой 10,2 г/см³ [57].

Некоторые физические свойства вольфрама, тантала, молибдена и ниобия для сравнения приведены в табл. 1. Теплопроводность вольфрама составляет менее половины теплопроводности меди, но она намного выше, чем у железа или никеля [5, 22, 57].

Тугоплавкие металлы групп VА, VIА, VIIА периодической системы элементов по сравнению с другими элементами имеют меньший коэффициент линейного расширения. Наименьший коэффициент линейного расширения имеет вольфрам, что указывает на высокую стабильность его атомной решетки и является уникальным свойством этого металла.

Вольфрам имеет теплопроводность примерно в 3 раза меньшую, чем электропроводность отожженной меди, но она выше, чем у железа, платины и фосфоритной бронзы.

Таблица 1

Для металлургии большое значение имеет плотность металла в жидком состоянии, так как эта характеристика определяет скорость движения по каналам, процесс удаления газообразных и неметаллических включений и влияет на образование усадочной раковины и пористости в слитках. У вольфрама эта величина выше, чем у других тугоплавких металлов. Однако другая физическая характеристика -поверхностное натяжение жидких тугоплавких металлов при температуре плавления - отличается меньше (см.табл.1). Знание этой физической характеристики необходимо при таких процессах, как нанесение защитных покрытий, при пропитке, плавке и литье.

Важным литейным свойством металла является жидкотекучесть. Сведения о жидкотекучести тугоплавких металлов приведены в работе [7]. Если для всех металлов эта величина определяется при заливке жидкого металла в спиральную форму при температуре заливки выше температуры плавления на 100-200°С, то жидкотекучесть вольфрама получена экстраполяцией эмпирической зависимости этой величины от теплоты плавления.

Вольфрам устойчив в различных газовых средах, кислотах и некоторых расплавленных металлах. При комнатной температуре вольфрам не взаимодействует с соляной, серной и фосфорной кислотами, не подвергается воздействию растворенной азотной кислоты и в меньшей степени, чем молибден, реагирует на смесь азотной и фтористоводородной кислот. Вольфрам обладает высокой коррозионной стойкостью в среде некоторых щелочей, например в среде гидроокиси натрия и калия, в которых проявляет стойкость до температуры 550° С. При действии расплавленного натрия он устойчив до 900°С, ртути — до 600°С, галлия до 800 и висмута до 980°С. Скорость коррозии в этих жидких металлах не превышает 0,025 мм/год. При температуре 400—490°С вольфрам начинает окисляться в среде воздуха и в кислороде. Слабая реакция происходит при нагреве до 100°С в соляной, азотной и плавиковой кислотах. В смеси плавиковой и азотной кислот идет быстрое растворение вольфрама. Взаимодействие с газовыми средами начинается при температурах (°С): с хлором 250, с фтором 20. В углекислом газе вольфрам окисляется при 1200°С, в аммиаке реакция не происходит [5].

Закономерность окисления тугоплавких металлов определяется в основном температурой. Вольфрам до 800—1000°С имеет параболическую закономерность окисления, а свыше 1000°С — линейную.

При одинаковой температуре сублимация вольфрама (переход из твердого состояния в газообразное) меньше, чем у других тугоплавких металлов (табл.2):[55].

Таблица 2

Высокая коррозионная стойкость в жидкометаллических средах (натрий, калий, литий, ртуть) позволяет применять вольфрам и его сплавы в энергетических установках.

Содержание примесей в вольфраме технической чистоты меняется в зависимости от состояния металла. Порошок содержит примеси Al, C, Cr, Cu, Fe, Mg, Mn, Mo, Ni, Si, K, Na. В прутке же находится несколько меньше примесей.

Прочностные свойства вольфрама зависят от состояния материала и температуры. Для кованых прутков вольфрама предел прочности после рекристаллизации меняется в зависимости от температуры испытаний от 141 кгс/мм² при 20°С до 15,5 кгс/мм² при 1370°С. Полученный методом порошковой металлургии вольфрам при изменении температуры от 1370 до 2205° С имеет =22,5 6,3 кгс/мм². Прочность вольфрама особенно увеличивается в процессе холодной деформации. Проволока диаметром 0,025 мм имеет предел прочности 427 кгс/мм² [57].

Твердость деформированного технически чистого вольфрама HB 488, отожженного HB 286. При этом такая высокая твердость сохраняется вплоть до температур, близких к точке плавления, и в значительной степени зависит от чистоты металла.

Модуль упругости приближенно связан с атомным объемом температуры плавления

где - абсолютная температура плавления; - атомный объем; К - константа.

Отличительной особенностью вольфрама среди металлов является также высокая объемная деформация, которая определяется из выражения

где Е - модуль упругости первого рода, кгс/мм²; µ - коэффициент поперечной деформации.

Табл. 3 иллюстрирует изменение объемной деформации для стали, чугуна и вольфрама, рассчитанной но приведенному выше выражению.

Пластичность технически чистого вольфрама при 20⁰С составляет менее 1% и растет после зонной электронно-лучевой очистки от примесей, а также при легировании его добавкой 2% окиси тория. С увеличением температуры пластичность повышается.

Большая энергия межатомных связей металлов групп IV, V, VIА определяет их высокую прочность при комнатной и повышенных температурах. Механические свойства тугоплавких металлов существенно зависят от их чистоты, способов получения, механической и термической обработки, вида полуфабрикатов и других факторов.

Таблица 3

Большая часть сведений о механических свойствах тугоплавких металлов, опубликованных в литературе, получена на недостаточно чистых металлах, так как плавку в условиях вакуума начали применять сравнительно недавно.
