Материал: Обробка двовимірних сейсмічних матеріалів на площі Керченсько-Феодосійська

Сума після першої корекції кінематичних поправок (програми FILTER, NMO, MUTE, SORT, STACK, BALANCE).

Другий аналіз кінематичних поправок (програми NMO, AGC, MUTE, NMO, VELDEF).

Сума після другої корекції кінематичних поправок (програми FILTER, NMO, MUTE, SORT, STACK, BALANCE).

Придушення кратних поверхнево орієнтованих хвиль (програми REGLO, SMACTRM, SMACMS, SORT).

Сума після програми послаблення кратних хвиль із застосуванням латеральної фільтрації (програми FILTER, NMO, MUTE, SORT, STACK, WNFILT).

Часова 2D міграція сейсмічних розрізів за алгоритмом Кірхгофа - просторово-часова міграція Кірхгофа, м’ютинг та балансування у 12 вікнах (програми MIGTX, MUTE, BALANCE).

Запис результативних профілів в форматі SEG-Y (програма GOUT).

Детальна обробка високочастотних морських сейсморозвідувальних даних виконувалась в системі Focus на робочих станціях SGI О2 з використанням сервера SGI Origin2100. Граф обробки високочастотної сейсмічної інформації розроблявся для виконання технічного завдання.

Програма FKBUILD, застосована до первинних сейсмозаписів, значно послабила фон низькошвидкісних завад, покращила корельованість горизонтів для подальшої обробки, в т.ч. для швидкісного аналізу та міграції.

Особливу увагу також приділено визначенню швидкостей підсумовування по СГТ при застосуванні програми VELDEF. Оскільки точність визначення кінематичних поправок і їх велике коливання в часовому інтервалі обробки від 10 до 1000 мс потребує значних витрат часу для детального аналізу, а також викликає певні труднощі і має вирішальне значення для подальшої обробки, тому було виконано 2 ітерації визначення швидкостей. Первинні сейсмограми, які були використані при аналізі швидкостей, пройшли у повному обсязі описані вище процедури обробки. Визначення швидкостей СГТ (ефективних швидкостей оптимального підсумовування по схемі спільної середньої точки) полягало у безпосередньому аналізі швидкостей на інтервалах профілів, найбільш важливих з точки зору побудови швидкісної моделі, в середньому з інтервалом 1000 СГТ вздовж профілів (приблизно через 1500 м). Аналіз одержаних спектрів швидкостей дозволив достатньо впевнено виділити на спектрах поле відбиттів на кожній ітерації аналізу швидкостей. Після аналізу швидкості отримувались суми СГТ часових розрізів по відповідних профілях з їх подальшим візуальним аналізом.

З метою послаблення кратних хвиль, які в значній мірі інтерферують з горизонтами відбиття, було обрано програми SMACTRM та SMACMS. Перед цим було використано трасовий інтерполятор REGLO для вирівнювання кратності та впорядкування трас всередині трасових комплектів.

В програмі SMACTRM було використано швидкість з швидкісного аналізу та вказано параметр звуження, що застосовується до вхідних даних для послаблення трас на далеких віддаленнях.

На кінцевому етапі обробки по всіх профілях виконувалась пост-стек часова 2D міграція сейсмічних розрізів за алгоритмом Кірхгофа (програма MIGTX). Для програми MIGTX були підібрані такі параметри міграції:

крок СГТ - 1.5625 м;

максимальний нахил відбиваючих горизонтів - 60 градусів (20 градусів для профілів з приблизно горизонтальним положенням відбиваючих горизонтів ).

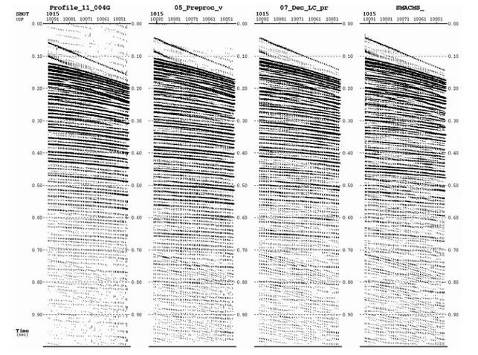

Рис 4.Профіль 11_004G (структура Глибока), сейсмічні дані до підсумовуння на основних етапах обробки.

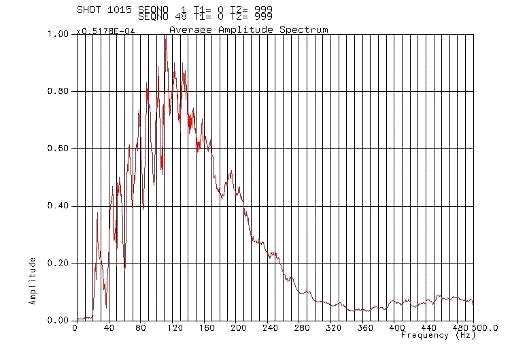

Рис 5.Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм до обробки.

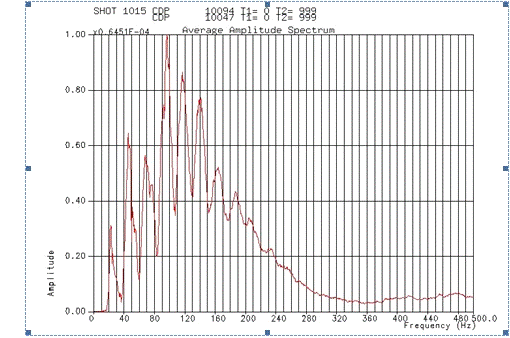

Рис 6. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM.

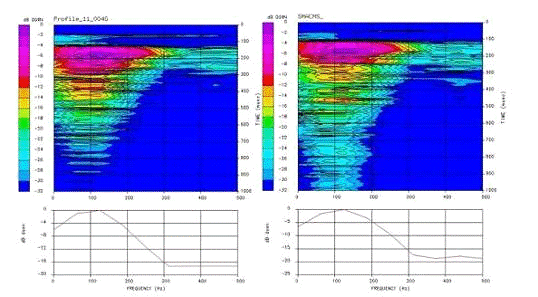

Рис 7. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM.

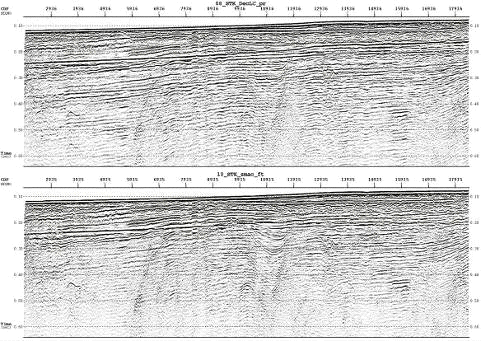

Рис 8.Профіль 11_004G (структура Глибока). Фрагменти часових розрізів СГТ часовий розріз після деконволюції (зверху)та після процедури послаблення кратних хвиль (знизу)

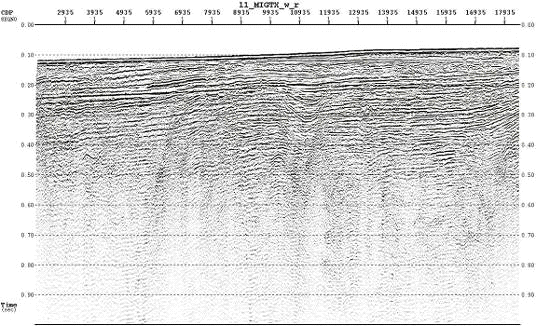

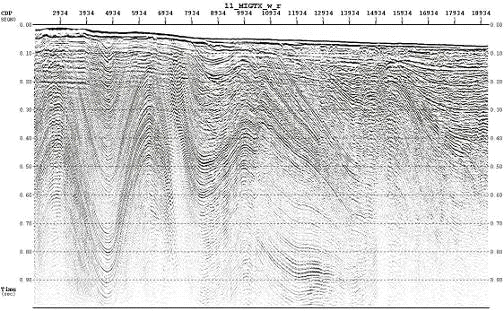

Рис 9. Профіль 11_004G (структура Глибока). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа.

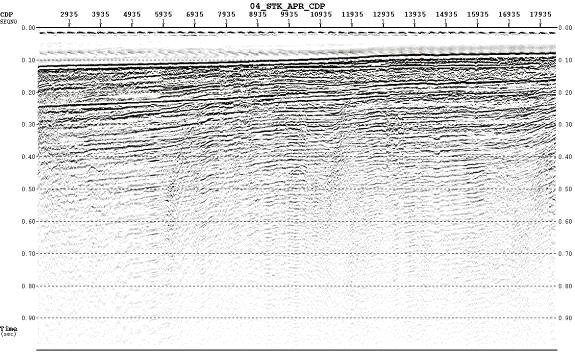

Рис 10. Профіль 11_004G (структура Глибока). Часовий розріз - перша сума

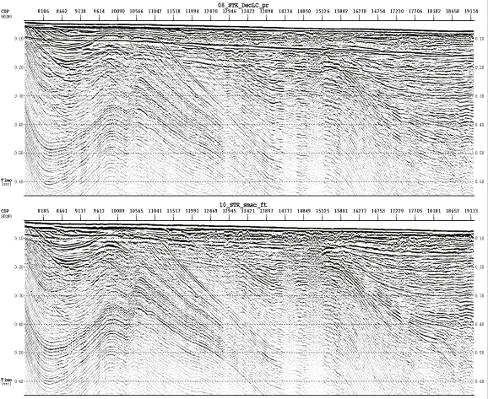

Рис 11. Профіль 400vch035 (Керченсько-Феодосійська площа ). Фрагменти часових розрізів СГТ часовий розріз після деконволюції (зверху) та після процедури послаблення кратних хвиль (знизу).

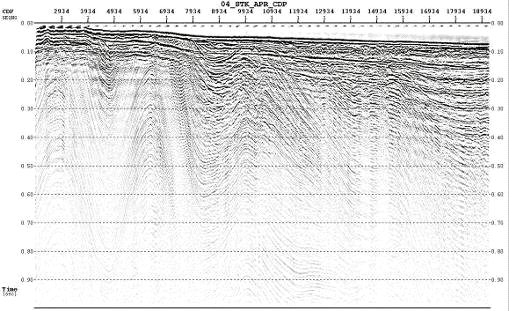

Рис 12 Профіль 400vch035 (Керченсько-Феодосійська площа ). Часовий розріз - перша сума.

Рис 13. Профіль 400vch035 (Керченсько-Феодосійська площа ). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа.

Висновок

В результаті виконання робіт з обробки даних високочастотної сейсморозвідки, спостережених в межах Керченсько-Феодосійського шельфу Чорного моря, можна зробити такі висновки:

. Розроблено оптимальний граф детальної обробки даних високочастотної сейсморозвідки, а також застосування його для даної площі досліджень і ефективне застосування модулів подавлення кратних хвиль

. Комплекс програм SMATRM та SMACSM не тільки ефективно послаблюють кратні хвилі, але й значно підвищують роздільну здатність, що дає змогу виділити тонкі прошарки у верхній частині сейсмічних розрізів.

. Результати обробки даних високочастотної сейсморозвідки свідчать про достатньо високу глибинність досліджень, тому при подальших сейсмічних роботах на акваторіях з використанням методики високочастотної сейсморозвідки рекомендується по можливості збільшити довжину запису до 2 с.

Зміст графічних рисунків

Рис. 1 Схема морської сейсморозвідки с цифровою косою

Рис 2. Схема буксув. бази спостережень при морській 3D сейсморозв

План-схема району робіт

Рис 3. Схема розташування профілів

Рис 4.Профіль 11_004G (структура Глибока), сейсмічні дані до підсумовуння на основних етапах обробки

Рис 5.Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм до обробки

Рис 6. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM

Рис 7. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM

Рис 8.Профіль 11_004G (структура Глибока). Фрагменти часових розрізів СГТ часовий розріз після деконволюції

Рис 9. Профіль 11_004G (структура Глибока). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа

Рис 10. Профіль 11_004G (структура Глибока). Часовий розріз - перша сума

Рис 11. Профіль 400vch035 (Керченсько-Феодосійська площа ). Фрагменти часових розрізів СГТ часовий розріз після деконволюції

Рис 12 Профіль 400vch035 (Керченсько-Феодосійська площа ). Часовий розріз - перша сума

Рис 13. Профіль 400vch035 (Керченсько-Феодосійська площа ). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа

Список використанної літератури

Боганик Г.Н., Гурвич И.И. Сейсморазведка: Учебник для вузов. Тверь.:Издательство АИС, 2006. 744 с. 204 ил

Продайвода Г.Т., Трипільський О.А., Чулков С.С. Сейсморозвідка: Підручник для вузів: - К.: Видавничо-поліграфічний центр «Київський університет», 2008, 351 с
