Материал: Обучение в магистратуре по программе «Теория и проектирование зданий и сооружений». Подготовка выпускной квалификационной работы. Сафронов В.С., Гриднев С.Ю

4.1.5 Заключение (Основные выводы)

Этот раздел формируется в соответствии с логикой построения ВКР, он не должен состоять из простого набора выводов по разделам основной части. Здесь последовательно излагаются полученные научные сведения с их анализом для убедительного обоснования завершенности исследования, решения поставленных задач и достижения основной цели ВКР.

Сопоставляются собственные результаты с приведенными в научном обзоре. Практическая значимость, перспективы научного исследования в этом направлении также являются существенными и включаются в текст выводов.

Завершают этот раздел сведения о публикациях и выступлениях на научно-практических конференциях, семинарах и т.д., если они не были приведены во введении.

4.1.6 Библиографический список (Приложение 5)

Он обычно включает 15-40 наименований. В рукописи ВКР каждый литературный источник должен иметь ссылку на него. При цитировании обязательно во избежание плагиата нужно использовать кавычки с указанием номера в списке (п. 4.2).

4.1.7 Приложения к ВКР

Содержанием приложений могут быть: копии подлинных документов; производственные планы и протоколы; отдельные положения из инструкций и правил; отчет о патентном поиске; промежуточные математические преобразования, зависимости и расчеты; таблицы вспомогательных цифровых данных; протоколы испытаний и опытов; описание аппаратуры и приборов, применяемых при проведении экспериментов, измерений и испытаний; инструкции, методики, описания алгоритмов и программ задач, решаемых на ЭВМ, разработанных в процессе выполнения ВКР; результаты решения задач на ЭВМ (распечатки); иллюстрации вспомогательного характера; акты опытнопромышленных испытаний и внедрения полученных результатов в производство и другие материалы.

Они могут представлять собой текст, таблицы, графики, карты, фотографии. Объем приложений не ограничивается, форматы стандартные от А4 до А1.

Для приложения необходим тематический заголовок. В тексте обязательно делают ссылки на приложение в целом.

4.2 Техническое оформление ВКР по стандарту текстового документа

Оформление ВКР должно соответствовать стандартным требованиям [19-25]. Все структурные части ВКР (п. 4.1) оформляются на одной стороне белой бумаги формата А4 без рамки с применением печатающих и графических устройств ПК [20].

16

Основной текст выполняется в редакторе Microsoft Word, он должен удовлетворять следующим требованиям:

шрифт Times New Roman, размер - 14, цвет черный;

межстрочный интервал – 1,5;

абзацный отступ - 1,25 (5 букв);

центрирование по ширине страницы;

перенос слов автоматический;

поля верхнее, левое – 20 мм, правое, нижнее – 30 мм.

Разрешается использовать компьютерные возможности акцентирования внимания на определенных терминах, формулах, теоремах, применяя шрифты разной гарнитуры.

Нумерация страниц сквозная. На титульном листе номер страницы не ставится, на остальных страницах номер проставляется в центре нижней части листа без точки (более подробно п. 4.3).

Содержание ВКР разбивается на разделы, подразделы и подподразделы, соблюдая логическую последовательность и точность изложения материала. Разделы нумеруются в пределах всей ВКР арабскими цифрами без точки (пример – 1,2,3, и т.д.) и печатаются с заголовками по центру, жирным шрифтом, прописными буквами, без точки в конце. Если заголовок состоит из двух предложений, их разделяют точкой. Исключение составляют разделы: «Оглавление», «Введение», «Заключение», «Библиографический список», которые не нумеруются. Переносы слов в заголовках не допускаются.

Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится (пример – 1.1, 1.2, 1.3, и т.д.). Заголовок подраздела начинается с прописной буквы, печатается жирно, без точки в конце. Подразделы, как и разделы, могут состоять из нескольких пунктов (пример – 1.1.1, 1.1.2,1.1.3, и т.д.). Если подраздел или подподраздел имеет только один пункт, то нумеровать его не следует. Подподраздел печатается без выделения жирным шрифтом.

Расстояние между заголовком раздела и текстом должно быть равно одной строке. Расстояние между заголовком подраздела и текстом должно быть равно 1 строке.

Пример:

__________________________________________________________________

2 СБОР НАГРУЗОК

2.1 Постоянные нагрузки

Собственный вес трубчатых элементов структурной плиты в расчетах задавался равномерно распределенной вдоль геометрической оси вертикальной нагрузкой.

17

2.1.1 Постоянная нагрузка от веса трубчатых элементов структурной плиты.

-------------------------------------------------------------------------------------------------------

В тексте недопустимы ксерокопии документов и подчеркивания.

Текст ВКР должен быть кратким, четким и не допускать различных толкований. В нем должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии – общепринятые в научно-технической литературе. При этом в тексте не допускается применять обороты разговорной речи и профессионализмы.

Допускаемые сокращения являются общепринятыми [21]:

-в середине предложений – «cм.», «т.е.»;

-в конце предложений – «и т.д.», «и др.», «и т.п.»;

-при фамилии и названии учреждения – сокращения учёных степеней и званий, например: д-р техн. наук Иванов И. И.; канд. физ.-мат. наук Петров П. П.; чл.-кор. АН РФ; проф. ВГТУ; акад. Сидоров С. С.; доц. Васильева В. В.; ст. (мл.) науч. сотр. ВГТУ Данилов Д. Д.;

-при наличии цифрового обозначения – «с.» (страница), «г.» (год), «гг.» (годы), например, с. 7. 2013 г.

Не допускаются иные сокращения.

При указании пробелов руководствуются следующими правилами. Специальные знаки № (номер), § (параграф), % (проценты), ° (градусы), ′

(минуты), ′′ (секунды) употребляются только вместе с числительными (№ 8, § 67, 15%, 16°, 7′, 20′′). Между знаками №, §, °С и числом добавляется пробел. Знаки %, °, ′, ′′ вместе с числительными пишутся слитно. Общепринятое обозначение доллара $ употребляется слитно и только перед числом: $800.

Также пробел добавляется при написании инициалов между буквами, например С. П. Тимошенко. Причем, инициалы всегда пишутся на одной строке с фамилией. Перенос фамилии на другую строку допускается за счет разбиения слова, например С. П. Ти-мо-шен-ко.

При сокращении слов до первой буквы (т. е., и т. п., и т. д., т. к.) также используется разделение пробелами.

Знаки, необходимые для обозначения математических действий (+, −, ×, :) и соотношений (=, ~, /,>,<), разделяются пробелами. А для обозначения положительных и отрицательных чисел математические знаки употребляются в слитном виде (+15, –66), без пробелов.

Дефис «–» используется для разделения частей слова или при переносе длинного слова на следующую строчку текста, пробел не ставится между частями слова с дефисом. Интервальные значения и диапазоны также записываются с дефисом, например трасса Воронеж-Острогожск, 2017-2018гг.

Тире «—» используется для разделения частей предложения, причем с каждой стороны должны быть пробелы.

18

Короткое тире «-» применяется для разделения точных диапазонов чисел (2000-2010 гг.). Для разделения приближенных числовых и временных величин используется дефис «-» (пять-шесть, час-два).

Для обозначения десятичных долей в числах ставится запятая, простые дроби записываются с косой чертой в одну строку. Единицы измерения физической величины указываются через один пробел от числового значения этой величины, их размещение на разных строках недопустимо.

Цифровой материал для лучшей наглядности и удобства сравнения показателей рекомендуется [19] оформлять в виде таблицы (кегль шрифта 12) в соответствии с рисунком 1.

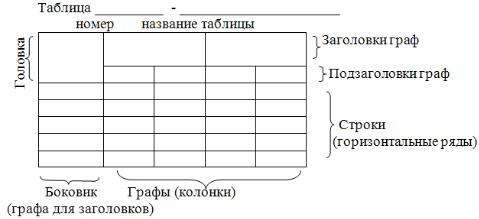

Рисунок 1 – Пример построения таблицы

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Таблицы слева, справа и снизу, как правило, ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диагональными

линиями не допускается.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Головка таблицы должна быть отделена линией от остальной части таблицы.

Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости - в приложении.

19

Допускается помещать таблицу вдоль длинной стороны листа документа. Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать

над таблицей справа, а при делении таблицы на части - над каждой ее частью. Для сокращения текста заголовков и подзаголовков граф отдельные

понятия заменяют буквенными обозначениями или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например D - диаметр, H - высота.

Если в графе таблицы помещены значения одной и той же физической величины, то обозначение единицы физической величины указывают в заголовке (подзаголовке) этой графы. Обозначения, приведенные в заголовках граф таблицы, должны быть пояснены в тексте отчета.

При отсутствии отдельных данных в таблице следует ставить прочерк (тире). Числовое значение показателя проставляют на уровне последней строки наименования показателя.

Размещать каждую из таблиц следует после первого упоминания в тексте или вынести её в Приложение. Таблицы обязательно озаглавливаются с указанием слова «Таблица», её номера (нумерация сквозная в пределах всей ВКР или двойная в пределах раздела) и, после знака «тире», наименования таблицы, кратко отражающего её содержание [21]. Слово "Таблица" указывают один раз слева над первой частью таблицы, над другими частями пишут слова "Продолжение таблицы" с указанием номера (обозначения) таблицы. Таблицы располагаются либо на отдельных листах формата А4, либо в разрывах текстовой части.

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в отчете одна таблица, она должна быть обозначена "Таблица 1" или "Таблица В.1", если она приведена в приложении В.

Например:

Таблица 3 - Модули упругости материалов для одежды ездового полотна
