1. Задание

Министерство образования и науки Российской Федерации

Ивановский государственный химико-технологический университет

Кафедра ПиАХТ

Задание на курсовой проект № 2-31-14

cтуденту: Валову Сергею Владимировичу

курса 31 группы

1. Тема проекта и исходные данные:

Спроектировать однокорпусную выпарную установку для концентрирования водного раствора NaOH от начальной концентрации 12% (масс.), до конечной 30% (масс.). Производительность установки по исходному раствору 2,8кг/с. Обогрев осуществляется насыщенным водяным паром давлением 0,18 МПа. Давление в барометрическом конденсаторе 0,02 МПа. Температура поступающего раствора 90ºС. Тип аппарата выбрать самостоятельно.

2. Задание на специальную разработку.

Выполнить: материальный, тепловой, конструктивный расчёт аппарата.

3. Обьём выполнения.

Расчётно-пояснительная записка (20-25 листов).

Чертёж аппарата в 2-х проекциях с разработкой 5 узлов крепления труб в трубной решётке, размещение труб (при выполнении графической части проекта использовать методические указания кафедры графики).

4. Рекомендуемая литература и материалы:

1. Основные процессы и аппараты химической технологии / Под ред. Ю.И. Дытнерского. - М.: Химия, 1983 (1991). - 272c.

. Лебедев В.Я. и др. Расчёт и проектирование теплоиспользующего оборудования. Методические пособия кафедры (методичка №94)

. Гусев Е.В., Овчинников Л.Н. Расчёт и проектирование выпарных установок. Учебное пособие. 1999.

. Срок сдачи законченного проекта______________________________

. Дата выдачи задания_________________________________________

. Консультант: Овчинников Л.Н.

. Задание принял к исполнению ___________студент______________

2. Введение

2.1 Выпаривание

Выпариванием называется процесс концентрирования растворов твёрдых веществ при температуре кипения путём частичного удаления растворителя в парообразном состоянии. В подавляющем большинстве случаев выпариванию подвергают водные растворы твёрдых веществ, и удаляемый растворитель представляет собой водяной пар, носящий название вторичного пара. Этот процесс получил широкое распространение в химической и смежных с ней отраслях промышленности при концентрировании растворов кислот, щелочей, минеральных солей, сахарных сиропов, опреснении морской воды и т.д. Иногда выпаривание завершают кристаллизацией веществ (выделение твёрдой фазы) из растворов, у которых удалена часть растворителя. На выпаривание растворов расходуется огромное количество тепла, а на создание выпарных установок - десятки тысяч тонн углеродистых и легированных сталей, никеля и других металлов. Поэтому в каждом конкретном случае необходима рациональная организация процесса выпаривания, что позволяет обеспечить максимальную производительность выпарной установки при минимальных затратах тепла и металла.

Способы выпаривания разнообразны. К ним относятся:

простое (однокорпусное) выпаривание;

многокорпусное выпаривание;

выпаривание с использованием теплового насоса;

Выпаривание производят в выпарных аппаратах различных конструкций. Их можно классифицировать по следующим признакам:

по расположению поверхности нагрева (на горизонтальные, вертикальные);

по способу действия (на периодические и непрерывные);

по характеру движения кипящей жидкости (с естественной и принудительной циркуляцией раствора);

по кратности циркуляции (с однократной и многократной циркуляцией).

2.2 Назначение и классификация выпарных аппаратов

Наибольшее распространение в промышленности получили выпарные аппараты, обогреваемые конденсирующимся водяным паром, реже - топочными газами и высококипящими органическими теплоносителями, очень редко - электрическим током.

Наиболее простыми являются выпарные аппараты в виде вертикальных полых цилиндров или чашеобразные, снабжённые нагревательными рубашками или спиральными змеевиками. Эти аппараты отличаются, однако, малой удельной поверхностью нагрева (на единицу рабочего объёма), поэтому они громоздки, малопроизводительны и находят применение только в маломасштабных производствах.

Широко используются в химической промышленности выпарные аппараты с внутренними вертикальными нагревательными камерами. Последние представляют собой вертикальный пучок труб, концы которых развальцованы в двух трубных решётках. В межтрубном пространстве конденсируется греющий пар. Выпариваемый раствор (его верхний уровень расположен несколько выше верхней трубной решётки), закипая внутри нагревательных труб, выбрасывается в виде более лёгкой парожидкостной смеси в сепарационный объём аппарата. Здесь вторичный пар отделяется и покидает аппарат, освобождаясь по пути от брызг и капель, а раствор опускается вниз по центральной трубе большого диаметра в пространство под нижней трубной решёткой, вновь попадает в нагревательные трубы, снова закипает и т.д.

выпарная установка конденсатор барометрический

Скорость циркуляции раствора в нагревательных трубах зависит от его физических свойств, тепловой нагрузки поверхности нагрева и гидравлического сопротивления циркуляционного контура. Пространство аппарата над уровнем кипящей жидкости (высотой 1,5-2,5 м) называется сепарационным и служит для отделения брызг и капель раствора, уносимых потоком вторичного пара. Это пространство обычно оканчивается дополнительным брызгоуловителем.

Для обеспечения большей компактности нагревательной камеры применяют аппараты с наружными циркуляционными трубами, характеризующиеся, однако, несколько большим гидравлическим сопротивлением циркуляционного контура.

Преимуществом подвесной нагревательной камеры являются меньшая опасность нарушения плотности развальцовки нагревательных труб вследствие деформаций и несколько более интенсивная циркуляция раствора благодаря кольцевому каналу между корпусом аппарата и нагревательной камерой. Недостатки аппарата: меньшая компактность, а также усложнение узлов входа греющего пара и выхода конденсата.

Интенсивность циркуляции выпариваемого раствора в нагревательных трубах способствует уменьшению скорости инкрустации поверхности нагрева в случаях, когда концентрирование раствора сопровождается выпадением твёрдого осадка (частичная кристаллизация). Движущей силой естественной циркуляции является разность гидростатических давлений жидкости в циркуляционной трубе или кольцевом канале и парожидкостной смеси, т.е. gH (ρ_ж - ρ_см), где Н - высота циркуляционного контура. Следовательно, увеличение скорости циркуляции раствора возможно путём удлинения нагревательных труб.

Это привело к созданию выпарных аппаратов с выносными нагревательными камерами, позволяющих ещё к тому же наиболее компактно сосредоточить большую поверхность нагрева в одном аппарате благодаря большой длине труб (5…7 м). В промышленности нашли применение такие аппараты двух типов: с соосными и выносными (рассредоточенными) нагревательными камерами.

Нередко применяются выпарные аппараты с двумя выносными нагревательными камерами, присоединёнными к общему сепаратору. Достоинством таких аппаратов, помимо увеличенной поверхности нагрева, является возможность отключения на рабочем ходу одной камеры для ремонта или замены. При концентрировании кристаллизующихся растворов к нижней части сепаратора присоединяется сборник для твёрдого осадка и, кроме того, вход в спускные циркуляционные трубы экранирован коническим фартуком для частичного предохранения от попадания твёрдых частиц.

Скорость естественной циркуляции раствора в рассмотренных аппаратах редко превышает 1м/с,

что недостаточно для полного предотвращения инкрустации поверхности нагрева при выпаривании кристаллизирующихся растворов. Один из путей борьбы с этим явлением состоит в выносе зоны кипения за пределы нагревательной камеры, т.е. последней отводится роль перегревателя раствора (а не кипятильника). Конструктивно это достигается расположением над нагревательной камерой трубы вскипания, высота которой выбирается с таким расчётом, чтобы за счёт избыточного гидростатического давления раствор лишь перегревался в нагревательной камере относительно его температуры насыщения в сепараторе. Кипение же перегретого раствора должно происходить в верхней части трубы вскипания. Если это условие выдерживается, то аппарат может длительное время работать без инкрустации поверхности нагрева. Опыт показывает, что инкрустация поверхности нагрева при концентрировании кристаллизирующихся растворов может быть полностью практически исключена при высокой скорости циркуляции раствора в нагревательных трубках (2,5-3,0 м/с). Такой рабочий режим (принудительная циркуляция раствора) может быть создан в выпарном аппарате любой конструкции, обычно - в аппаратах с соосными или выносными насосами.

Для выпаривания термолабильных и вспенивающихся растворов нашли применение плёночные аппараты, состоящие из длиннотрубной (до 6-7 м) вертикальной нагревательной камеры и соосного сепаратора. Уровень заполнения нагревательных труб раствором, поступающим снизу, составляет обычно ¼ их высоты. Образовавшийся в этой зоне вторичный пар увлекает тонкую плёнку раствора и перемещает её вверх благодаря поверхностному трению с большой скоростью по всей внутренней поверхности труб. На этом пути раствор выпаривается и в смеси со вторичным паром на выходе из нагревательных труб ударяется о поверхность горизонтально расположенного вогнутого диска, снабжённого изогнутыми лопатками. Здесь парожидкостная смесь получает вращательное движение, отбрасывается центробежной силой к периферии, в результате чего вторичный пар отделяется и, пройдя через брызгоулавливатель в верхней части сепаратора, удаляется; таким образом, отличительной особенностью рассматриваемого аппарата является однократный проход раствора через нагревательную камеру (отсутствует циркуляция), продолжающийся 60-90с.

Для уменьшения общей высоты аппарата при некотором увеличении занимаемой площади применяют не соосное, а рассредоточенное расположение сепаратора и нагревательной камеры.

Наконец, при выпаривании очень вязких растворов используют не аппараты с восходящим (всползающим), а аппараты с нисходящим движением плёнки. В этом случае исходный раствор поступает в верхнее сечение нагревательной камеры и отводится в смеси со вторичным паром из нижнего сечения; сепаратор располагается уже не вверху, а внизу.

Преимуществами плёночных аппаратов являются кратковременный контакт раствора с поверхностью нагрева и некоторый рост коэффициента теплопередачи. К числу их недостатков относятся большая высота, затруднительность ремонта и чистки, большая чувствительность к содержанию твёрдых частиц в выпариваемом растворе и относительно небольшой объём последнего, обуславливающий неустойчивость рабочего режима (колебания производительности и конечной концентрации). Поверхность нагрева плёночных аппаратов достигает 2500м².

2.3 Технологическая схема выпарного аппарата

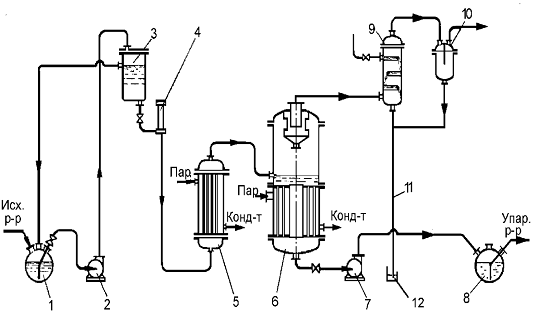

Схема установки для выпаривания раствора гидроксида натрия представлена на рис. 1. Установка работает следующим образом.

Рис. 1.

Исходный раствор из емкости (1) насосом (2) подается в напорный бак (3), откуда непрерывно поступает в подогреватель (5). Расход раствора измеряется ротаметром (4). В подогревателе раствор нагревается до температуры кипения или близкой к ней и направляется в выпарной аппарат (6), в котором происходит выпаривание. В нижней части аппарата раствор воспринимает тепло греющего пара, поступающего в нагревательную камеру аппарата и растворитель испаряется. Образующийся вторичный пар освобождается от брызг жидкости в сепарационной зоне аппарата и, проходя брызгоуловитель, поступает в барометрический конденсатор (9). В нем конденсируется вторичный пар, который смешиваясь с охлаждающей водой удаляется через баромeтрическую трубу (11) в канализацию. Упаренный раствор перекачивается насосом (7) в сборник готового продукта (8).

Рис. 2.3.1 Схема установки простого выпаривания непрерывного действия

- емкость; 2 - насос; 3 - напорный бак; 4 - измеритель расхода; 5 - подогреватель; 6 - выпарной аппарат; 7 - насос; 8 - сборник готового продукта; 9 - барометрический конденсатор; 10 - ловушка; 11 - барометрическая труба; 12 - барометрический сборник.

3. Технологический расчет

Количество испаряемой воды определяется из материального баланса.

, где

-производительность установки по исходному раствору, кг/с;

 - начальная и конечная концентрация водного раствора.

Определим производительность установки по упаренному раствору:

Для определения поверхности теплопередачи выпарного аппарата, рассчитываемого по уравнению , необходимо знать значение полезности , коэффициент теплопередачи и тепловую нагрузку.

Полезную разность температур рассчитывают по уравнению.

, где

 - температура кипения раствора

По таблицам [2,549-550] находим параметры насыщенного водяного пара.

Согласно табличным данным (с учётом линейной интерполяции):

Давление пара P_гп =1,8атм=0,18 МПа

температура греющего пара t_{г. п.} = 116,3°С;

плотность греющего пара ρ_{г. п.} = 1,003 кг/м³;

теплосодержание i_{г. п.} = 2709 кДж/кг;

теплота парообразования r_{г. п.} = 2217 кДж/кг;

Давление вторичного водяного пара P_вп =0,2атм=0,02 М Па, поэтому:

температура вторичного пара t_{в. п.} =59,7°С;

плотность пара ρ_{в. п.} = 0,1283 кг/м³;

теплосодержание i_{в. п.} = 2607 кДж/кг;

теплота парообразования r_{в. п.} = 2358 кДж/кг;

Затем определяем последовательно различные виды температурных потерь. Величину температурной депрессии при давлении вторичного пара , пользуясь поправкой Тищенко.

 - нормальная температурная депрессия при

 [5] с.817
