Материал: Оформление графиков в MatLab

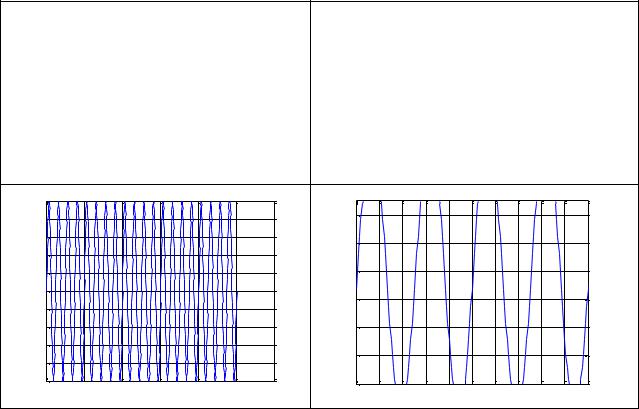

2.7Масштабирование графиков

11

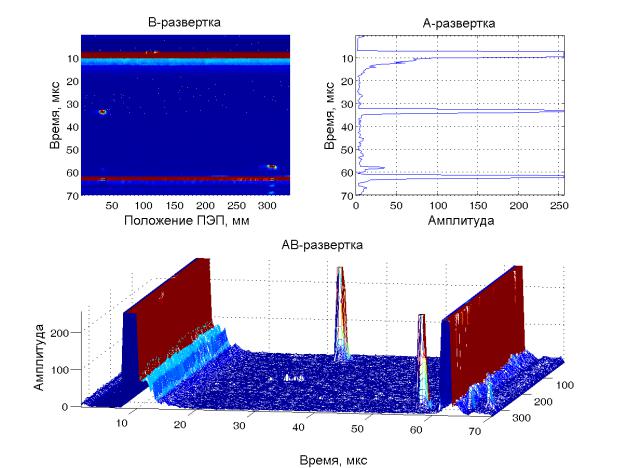

3.Работа с трехмерной графикой

Программа Matlab

clc;

clear;

% fx_bscan – двухмерный массив

fx_bscan= dlmread('ch2_555_-12db.txt', '\t'); % fx_ascan – одномерный массив

fx_ascan = load('Ascan_63.txt', '\t');

FontSize = 12; % размер шрифта

[M N] = size(fx_bscan);

x_bscan = (1:N)*0.57; % шкала в мм

y_bscan = (1:M)*70/M; % шкала в мкс (70 мкс)

subplot(2,2,1); mesh(x_bscan, y_bscan, fx_bscan); axis ij;

axis([ min(x_bscan) max(x_bscan) min(y_bscan) max(y_bscan)]); xlabel('Положение ПЭП, мм', 'fontsize', FontSize, 'FontName', 'Arial'); ylabel('Время, мкс', 'fontsize', FontSize, 'FontName', 'Arial'); title('В-развертка', 'fontsize', FontSize, 'FontName', 'Arial');

subplot(2,2,2),plot(y_bscan, fx_ascan), grid on; axis([ min(y_bscan) max(y_bscan) 0 256]);

xlabel('Время, мкс', 'fontsize', FontSize, 'FontName', 'Arial'); ylabel('Амплитуда', 'fontsize', FontSize, 'FontName', 'Arial'); title('A-развертка', 'fontsize', FontSize, 'FontName', 'Arial'); view(90, 90);

subplot(2,2,3:4); mesh(x_bscan, y_bscan, fx_bscan);

axis([ min(x_bscan) max(x_bscan) min(y_bscan) max(y_bscan) 0 256]); ylabel('Время, мкс', 'fontsize', FontSize, 'FontName', 'Arial'); zlabel('Амплитуда', 'fontsize', FontSize, 'FontName', 'Arial'); title('AB-развертка', 'fontsize', FontSize, 'FontName', 'Arial'); view(100, 30);

set(gcf, 'Color', 'w'); saveas(gcf, 'pic_3D.png');

12

13

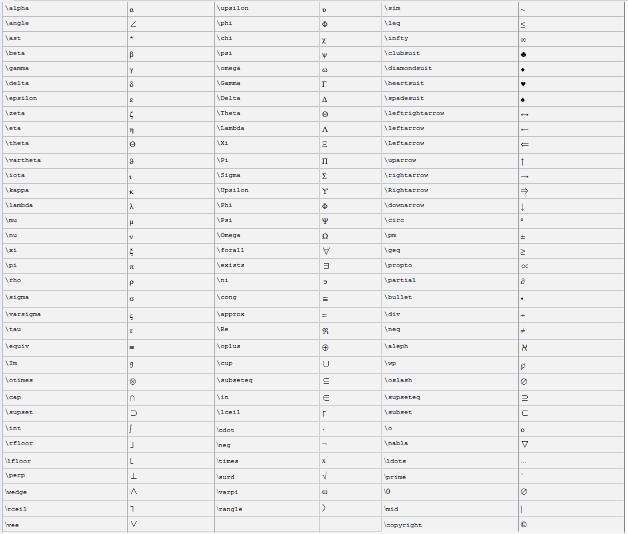

4.Таблица символов

14

5.Стиль линий и кодировка цвета

15
