Курсовая работа (т): Определение норм расхода воды для пожаротушения

Расчет показал, что при предварительном поток распределении была перегружена правая по ходу воды ветвь, и невязка 4,08 м превышает допустимое значение 0,5 м. Увязочный расход определен по формуле (4.3).

.

Расходы скорректированы на величину Dq по направлению часовой стрелки (табл. 4.3). Расчет оформлен как продолжение предыдущей таблицы.

Таблица 4.3

Продолжение таблицы гидравлического расчета

Величина невязки удовлетворительна, полученные расходы можно считать расчетными. Результаты расчета представлены на рис. 4.5.

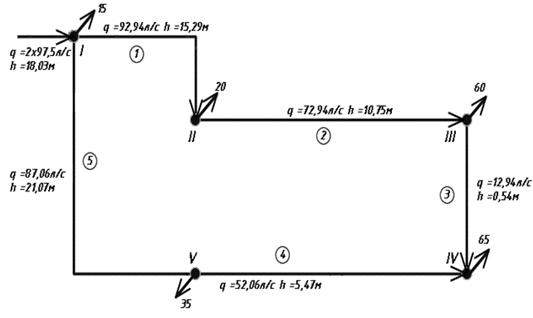

Рис. 4.5. Окончательная расчетная схема водопроводной сети при пожаротушении

Требуемый напор пожарного насоса определяется по формуле (4.5). При этом отметка земли в диктующей точке IV  по горизонталям на генеральном плане определена50,7 м, отметка минимального уровня воды в РЧВ  назначена на 2 м ниже отметки земли по исходным данным 38,0 м. Суммарные потери напора в режиме пожаротушения от НС-2 до диктующей точки  определяются как сумма потерь напора в водоводе и потерь в любой ветви кольцевой сети от точки питания до точки пожаротушения.

.

По данному напору и ранее рассчитанной производительности 195 л/с подбирается марка пожарного насоса.

3.      Расход воды на пожаротушения

Противопожарный водопровод должен предусматриваться в населенных пунктах, на объектах народного хозяйства и, как правило, объединяться с хозяйственно-питьевым или производственным водопроводом.

Примечания: 1. Допускается принимать наружное противопожарное водоснабжение из емкостей (резервуаров. водоемов) с учетом требований пп. 9.27 - 9.33 для:

)населенных пунктов с числом жителей до 5 тыс. чел.;

)отдельно стоящих общественных зданий объемом до 1000 м3, расположенных в населенных пунктах, не имеющих кольцевого противопожарного водопровода;

)при объеме зданий св. 1000 м3 - по согласованию с территориальными органами Государственного пожарного надзора;

)производственных зданий с производствами категорий В, Г и Д при расходе воды на наружное пожаротушение 10 л/с;

)складов грубых кормов объемом до 1000 м3;

)складов минеральных удобрений объемом зданий до 5000 м3;

)зданий радиотелевизионных передающих станций;

)зданий холодильников и хранилищ овощей и фруктов.

. Допускается не предусматривать противопожарное водоснабжение:

)населенных пунктов с числом жителей до 50 чел. при застройке зданиями высотой до двух этажей;

)отдельно стоящих, расположенных вне населенных пунктов, предприятий общественного питания (столовые, закусочные, кафе и т.п.) при объеме зданий до 1000 м3и предприятий торговли при площади до 150 м2 (за исключением промтоварных магазинов), а также общественных зданий I и II степеней огнестойкости объемом до 250 м3, расположенных в населенных пунктах;

)производственных зданий I и II степеней огнестойкости объемом до 1000 м3 (за исключением зданий с металлическими незащищенными или деревянными несущими конструкциями, а также с полимерным утеплителем объемом до 250 м3) с производствами категории Д;

)заводов по изготовлению железобетонных изделий и товарного бетона со зданиями I и II степеней огнестойкости, размещаемых в населенных пунктах, оборудованных сетями водопровода при условии размещения гидрантов на расстоянии не более 200 м от наиболее удаленного здания завода;

)сезонных универсальных приемозаготовительных пунктов сельскохозяйственных продуктов при объеме зданий до 1000 м3;

)зданий складов сгораемых материалов и несгораемых материалов в сгораемой упаковке площадью до 50 м2.

Расход воды на наружное пожаротушение (на один пожар) и количество одновременных пожаров в населенном пункте для расчета магистральных (расчетных кольцевых) линий водопроводной сети должны приниматься по табл. 5.

Расход воды на наружное пожаротушение (на один пожар) жилых и общественных зданий для расчета соединительных и распределительных линий водопроводной сети, а также водопроводной сети внутри микрорайона или квартала следует принимать для здания, требующего наибольшего расхода воды, по табл. 6.

Расход воды на наружное пожаротушение на промышленных и сельскохозяйственных предприятиях на один пожар должен приниматься дляздания, требующего наибольшего расхода воды, согласно табл. 7 или 8.

Расход воды на наружное пожаротушение зданий, разделенных на части противопожарными стенами, надлежит принимать по той части здания, где требуется наибольший расход воды.

Расход воды на наружное пожаротушение зданий, разделенных противопожарными перегородками, следует определять по общему объему здания и более высокой категории производства по пожарной опасности.

Расход воды на наружное пожаротушение одно-двухэтажных производственных и одноэтажных складских зданий высотой (от пола до низа горизонтальных несущих конструкций на опоре) не более 18 м с несущими стальными конструкциями (с пределом огнестойкости не менее 0,25 ч) и ограждающими конструкциями (стены и покрытия) из стальных профилированных или асбестоцементных листов со сгораемыми или полимерными утеплителями необходимо принимать на 10 л/с более указанных в табл. 7 и 8.

Таблица 5

Примечания: 1. Расход воды на наружное пожаротушение в населенном пункте должен быть не менее расхода воды на пожаротушение жилых и общественных зданий, указанных в табл. 6.

. При зонном водоснабжении расход воды на наружное пожаротушение и количество одновременных пожаров в каждой зоне следует принимать в зависимости от числа жителей, проживающих в зоне.

. Количество одновременных пожаров и расход воды на один пожар в населенных пунктах с числом жителей более 1 млн. чел. надлежит приниматьсогласно требованиям органов Государственного пожарного надзора.

. Для группового водопровода количество одновременных пожаров надлежит принимать в зависимости от общей численности жителей в населенных пунктах, подключенных к водопроводу.

. В расчетное количество одновременных пожаров в населенном пункте включены пожары на промышленных предприятиях, расположенных в пределах населенного пункта. При этом в расчетный расход воды следует включать соответствующие расходы воды на пожаротушение на этих предприятиях, но не менее указанных в табл. 5.

Таблица 6

Для сельских населенных пунктов расход воды на один пожар - 5 л/с.

Примечание. Расходы воды на наружное пожаротушение зданий высотой или объемом свыше указанных в табл. 6, а также общественных зданий объемом свыше 25 тыс. м3 с большим скоплением людей (зрелищные предприятия, торговые центры, универмаги и др.) надлежит принимать и согласовывать в установленном порядке.

Таблица 8
