Каплана-Майера и проведения теста Гехана-Уилкоксона предикторы были предварительно дискредитированы.

Для оценки долгосрочной выживаемости после перенесенной каротидной эндартерэктомии использовали специальные статистические методы – модели анализа выживаемости, позволяющие оценить вероятность наступления смерти в определенный период (5 лет, 7 лет и более 10 лет после перенесенного хирургического вмешательства).

В данной статье построение модели выживаемости проходит в несколько этапов.

Для выявления предикторов риска смерти в рассматриваемые периоды на первом этапе были построены графики функций выживаемости, оцененные методом Каплана-Мейера. Данный подход позволяет графически проанализировать, есть ли различие в функциях выживаемости для разных групп объектов, сгруппированных по определенному признаку.

На втором этапе анализа проводится уточняющая оценка различий в функциях выживаемости при группировке по признакам при помощи критериев Гехана-Вилкоксона. Такой подход позволяет определить до этапа моделирования выживаемости набор предикторов, увеличивающих или уменьшающих риск смерти больного в рассматриваемые периоды после перенесения каротидной эндартэктамии. В статистическом тесте в качестве нулевой гипотезы выступает предположение об отсутствии различий между функциями выживаемости для различных атрибутов какого-либо признака.

Третьим этапом исследования является построение регрессионной модели пропорциональных рисков Кокса, основывающаяся на предположении, что факторы( |влияния) = 0(мультипликативно) (′). влияют на функцию выживания:

(1)

где λ_0 (t) – базовая (средняя) функция риска умереть после оперативного вмешательства в долгосрочной перспективе (5 и 7 лет), равная функции риска при условии отсутствия влияния факторов (x=0), φ(x)- некая функция, связывающая риск с факторами влияния.

Оценка методом частичного правдоподобия может производиться согласно двум методикам Эфрона или Бреслоу. Для построенных регрессий выживаемости Кокса в настоящем исследовании использовали подход Эфрона

В качестве инструментального средства для построения регрессий выживаемости использовался R, язык программирования для статистической обработки данных и работы с графикой. RStudio является свободная программной средой с открытым исходным кодом.

Для разработки использовалась реляционная база данных со связями один ко многим. Программный продукт, с помощью которого была реализована БД является SQLITE, находящийся в свободном доступе в сети интернет.

Для удобства перспективного наблюдения за пациентом, перенесшим каротидную эндартерэктомии, анализа информации о нем и расчета риска наступления неблагоприятных сосудистых событий (смерть/инсульт) для периодов 5,

210

7 и 10 лет было разработано специальное программное обеспечение. Программное обеспечение состоит из двух модулей: базы данных, позволяющих собирать и хранить информацию о пациентах, модуля расчета риска НСС в период 5, 7 и 10 лет.

В результате оценки модели выживаемости пропорциональных рисков Кокса на данных по пятилетней выживаемости больных после перенесенной каротидной эндартерэктомии, и оставления в модели только статистически значимых факторов при р < 0,05, было получено:

1)увеличение возраста на момент операции на один год относительно среднего возраста увеличивает риск умереть в пятилетний период после проведения операции в 1,106 раз (р=0,003);

2)фактор курения увеличивает смерть пациента в пятилетний период после проведения каротидной эндартерэктомии в 2,963 раз. (р=0,0014);

3)увеличение баллов по шкале депрессии увеличивает риск недожития до 5 дет после проведения операции по сравнению с базовым риском в 1,176 раз (несмотря на то что фактор статистически значим при уровне р<0,1. Было принято решение оставить его в модели). (р=0,0246);

4)увеличение индекса атерогенности влечет за собой увеличение риска смерти в период 5 лет после хирургического вмешательства в 1,915 раз. (р=0,0786);

5)повышенные значения индекса Бартела являются положительными предикторами, снижающими риск недожития в 5 летний период на 7% по сравнению с базовым риском смерти. (р=0,0019).

Оценка модели регрессии выживаемости Кокса для семилетней выживаемости больных после перенесенной каротидной эндартеректомии, и оставления в модели только статистически значимых факторов при р<0,05, позволила сделать выводы:

1)увеличение возраста на момент операции на один год относительно среднего возраста увеличивает риск умереть в семилетний период после проведения операции в 1,137 раз. (р=0,0000);

2)фактор курения увеличивает смерть пациента в семилетний период после проведения каротидной эндартерэктомии в 2,419 раз. (р=0,0107);

3)отсутствие регулярности приема назначенных препаратов увеличивает риск не дожития до 7 дет после проведения операции по сравнению с базовым риском в 1,406 раз (несмотря на то что фактор статистически значим при уровне р<0,1. Было принято решение оставить его в модели). (р=0,0738);

4)увеличение индекса атерогенности влечет за собой увеличение риска смерти в период 7 лет после хирургического вмешательства в 1,766 раз. (р=0,06028);

5)повышенные значения индекса Бартела являются положительными предикторами, снижающими риск недожития в семилетний период на 6% по сравнению с базовым риском смерти (р=0,0066).

211

Построенная модель выживаемости пропорциональных рисков Кокса по данным выживаемости в течении 10 лет после каротидной эндартеректомии, и оставления в модели только статистически значимых факторов при р<0,05, позволила сделать выводы:

1)увеличение возраста на момент операции на один год относительно среднего возраста увеличивает риск умереть в десятилетний период после проведения операции в 1,182 раз (р=0,0000);

2)фактор курения увеличивает смерть пациента в пятилетний период после проведения каротидной эндартеректомии в 2,44 раз (р=0,0127);

3)отсутствие регулярности приема назначенных препаратов увеличивает риск недожития до 10 дет после проведения операции по сравнению с базовым риском в 1,426 раз (несмотря на то что фактор статистически значим при уровне р<0,1, было принято решение оставить его в модели) (р=0,0626);

4)увеличение индекса атерогенности влечет за собой увеличение риска смерти в период 10 лет после хирургического вмешательства в 1,991 раз

(р=0,0041);

5)увеличение баллов по шкале оценки психического статуса MMSE увеличивает риск не дожития до 10 дет после проведения операции по сравнению с базовым риском в 1,517 раз (р=0,0199);

6)повышенные значения индекса Бартела является предиктором, снижающими риск смерти в период 10 лет после проведения операции на 10% по сравнению с базовым риском смерти (р=0,0011).

На основе построения моделей выживаемости для периодов 5, 7 и 10 лет можно сделать следующие выводы:

1)предикторами, увеличивающими риск смерти, являются возраст на момент операции, фактор курения и индекс атерогенности;

2)фактором снижающим риск смерти в периоды 5, 7 и 10 лет после операции является оценка индекс Бартела выше среднего уровня;

3)отсутствие регулярности приема медицинских препаратов сказывается на выживаемости в семилетний и десятилетний период;

4)увеличение шкалы оценки психического статуса MMSE увеличивает риск не дожития только для долгосрочного периода (10 лет) после проведения операции по сравнению с базовым риском.

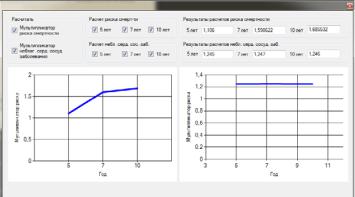

На рис. 2 показано действие работы модуля по вычислению мультипликаторов риска. Для перехода в модуль достаточно после внесения всех данных по пациенту, согласно шаблону разработанной базы данных, нажать кнопку «Расчет мультипликаторов риска». В результате появится диалоговое окно, в котором существую возможности расчета мультипликатора риска смертности и мультипликатора неблагоприятных сердечно-сосудистых событий в разрезе 5, 7

и10 лет после перенесённой каротидной эндартерэктомии. Результаты расчета мультипликаторов риска выражены как в числовом, так и в графическом виде.

212

Рис. 2. Работа модуля по вычислению мультипликаторов риска НСС

В результате исследования были получены модели, достоверно предсказывающие наступление неблагоприятный сосудистых событий в период 5, 7 и 10 лет после перенесённой каротидной эндартерэктомии. На основе полученных моделей был разработан программный продукт, который был внедрен в работу хирургического отделения клиники ФГБОУ ВО «Башкирский государственный медицинский университет». Программное обеспечение «Программа долгосрочного прогноза выживаемости после перенесенного каротидной эндартерэктомии было зарегистрировано в Федеральной службе по интеллектуальной собственности 22.03.2019, номер регистрации (свидетельства):

2019613815.

Литература

1.Foodnews-press.ru 2017. Росстат назвал основные причины смертности

вРоссии [Электронный ресурс]. Режим доступа: https://foodnews-

press.ru/novosti/1082-rosstat-nazval-osnovnye-prichiny-smertnosti-v-rossii

2.Центр реабилитации «Три сестры» // Первые симптомы инсульта головного мозга 2015-2019 [Электронный ресурс]. Режим доступа: https://www.three-sisters.ru/press-centr/articles/insult-golovnogo-mozga/

3.Avgerinos E.D., Go C., Ling J., Naddaf A., Steinmetz A., Abou Ali A.N., Makaroun M.S., Chaer R.A Carotid artery disease progression and related neurologic

events after carotid endarterectomy Journal of Vascular Surgery. Volume 64, Issue 2,

1August 2016, Pages 354-360

4.Schneider J.R., Helenowski I.B., Jackson C.R., Verta M.J., Zamor K.C., Pa-

tel N.H., Kim S., Hoel A.W. A comparison of results with eversion versus conventional carotid endarterectomy from the Vascular Quality Initiative and the MidAmerica Vascular Study Group Journal of Vascular Surgery Volume 61, Issue 5, 1 May 2015, Pages 1216-1222

5. Nam, H.J., Heo, S.H., Kim, B.J., San Lee, J., Youn, H.C., Lee, J.S., Kwon, S.U., Bushnell, C.D, Chang, D.-I., Long-Term Outcome After Carotid Endarterectomy in Patients with Ischemic Heart Disease World Neurosurgery Volume 110, February 2018, Pages e806-e814

213

6. Avgerinos, E.D., Farber, A., Abou Ali, A.N., Rybin, D., Doros, G., Eslami, M.H., Early carotid endarterectomy performed 2 to 5 days after the onset of neurologic symptoms leads to comparable results to carotid endarterectomy performed at later time points Journal of Vascular SurgeryVolume 66, Issue 6, December 2017, Pages 1719-1726

7. Morales-Gisbert, S.M., Zaragozá García, J.M., Plaza Martínez, Á., Gómez Palonés, F.J., Ortiz-Monzón, E. Development of an individualized scoring system to predict mid-term survival after carotid endarterectomy. Journal of Cardiovascular Surgery. Volume 58, Issue 4, August 2017, Pages 55-542
