Лица, допускаемые к обслуживанию электроустановок, ремонтно-монтажным и наладочным работам на них, обязаны пройти инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности и инструкций. Они должны иметь соответствующую квалификационную группу по правилам безопасности, присвоенную в соответствии с требованиями правил технической эксплуатации и правил безопасности.

19. Оказание первой помощи пострадавшему от воздействия электрического тока.

Первая помощь пострадавшему от воздействия электрического тока После прекращения действия электрического тока необходимо немедленно непосредственно на месте происшествия приступить к оказанию пострадавшему первой помощи и обязательно вызвать врача (независимо от состояния пострадавшего).

Переноска пострадавшего в другое помещение допускается только в исключительных случаях: при возникновении пожара в помещении, при наличии вредных газов или какой-либо опасности для персонала и пострадавшего.

Объем первой помощи определяется состоянием пострадавшего. Для определения этого состояния необходимо немедленно:

- проверить наличие сознания (если зрачок расширен и не реагирует на свет - значит сознания нет);

- проверить наличие у пострадавшего пульса на сонной артерии на переднебоковой поверхности шеи;

- уложить пострадавшего на спину на твердую поверхность. После этого необходимо оказать соответствующую помощь пострадавшему.

1. Если пострадавший находится в сознании, но до этого был в состоянии обморока, его следует уложить в удобное положение (подстелить под него и накрыть сверху чем-либо из одежды) и до прибытия врача обеспечить полный покой, непрерывно наблюдая за дыханием и пульсом. Нельзя разрешать пострадавшему двигаться, тем более продолжать работу. Отсутствие неприятных симптомов в первые минуты не исключает возможность последующего ухудшения состояния пострадавшего.

2. Если отсутствует сознание, но сохранилось устойчивое дыхание и пульс, следует ровно и удобно уложить пострадавшего на подстилку,расстегнуть пояс и одежду, повернуть пострадавшего на живот, приложить холод к голове и удалить слизь из ротовой полости с помощью салфетки.

3. Если пострадавший находится в состоянии клинической смерти, необходимо без промедления приступить к искусственному дыханию и наружному массажу сердца.

Клинической смертью называют состояние, при котором отсутствуют видимые признаки жизни (сердечная деятельность, дыхание), угасают функции центральной нервной системы, но сохраняются обменные процессы в тканях.

Состояние клинической смерти определяют по наличию следующих признаков: - отсутствие сознания (зрачки глаз расширены и не реагируют на свет);

- отсутствие пульсации на сонной артерии;

Длительность клинической смерти зависит от возраста пострадавшего:

- дети – 20 минут;

- взрослые – до 5- 7 минут;

- люди пожилого возраста – до 5 минут.

Если пострадавшему не оказана помощь, клиническая смерть сменяется биологической смертью, при которой восстановление жизненных функций организма невозможно.

Так как при оживлении дорога каждая секунда, первую помощь нужно оказывать немедленно, проводить ее непрерывно тут же на месте происшествия. Переносить пострадавшего в другое место можно только тогда, когда опасность продолжает угрожать пострадавшему или оказывающему помощь, или при большом неудобстве (темнота, дождь и т.д.).

Искусственное дыхание и массаж сердца необходимо производить до положительного результата (оживления) или до появления явных признаков биологической смерти (появление трупных пятен или трупного окоченения). Смерть имеет право констатировать только врач.

Когда пострадавший начнет дышать самостоятельно, продолжать искусственное дыхание вредно, но если дыхание вновь начнет ослабевать или прекращаться, немедленно следует возобновить искусственное дыхание.

20. Явления, наблюдаемые при растекании тока в земле.

Опасность поражения человека электрическим током во многом определяется явлениями, возникающими при стекании электрического тока в землю.

Стекание тока в землю происходит только через проводник, находящийся с нею в непосредственном контакте. Такой контакт может быть случайным или преднамеренным. В последнем случае проводник или группа соединенных между собой проводников, находящихся в контакте с землей, называется заземлителем.

Причинами стекания тока в землю является: замыкание токоведущей части на заземленный корпус электрооборудования; падения провода на землю; использование земли в качестве провода и т.д. Во всех этих случаях происходит резкое снижение потенциала заземлившейся части электрооборудования _з, В до значения, равного произведению тока, стекающего в землю, I_з, А, на сопротивление, которое этот ток встречает на своем пути, т. е. сопротивление заземлителя растеканию тока R_з, Ом:

Стекание тока в землю сопровождается возникновением не только на заземлителе, но и в земле вокруг заземлителя, а следовательно, и на поверхности земли некоторых потенциалов.

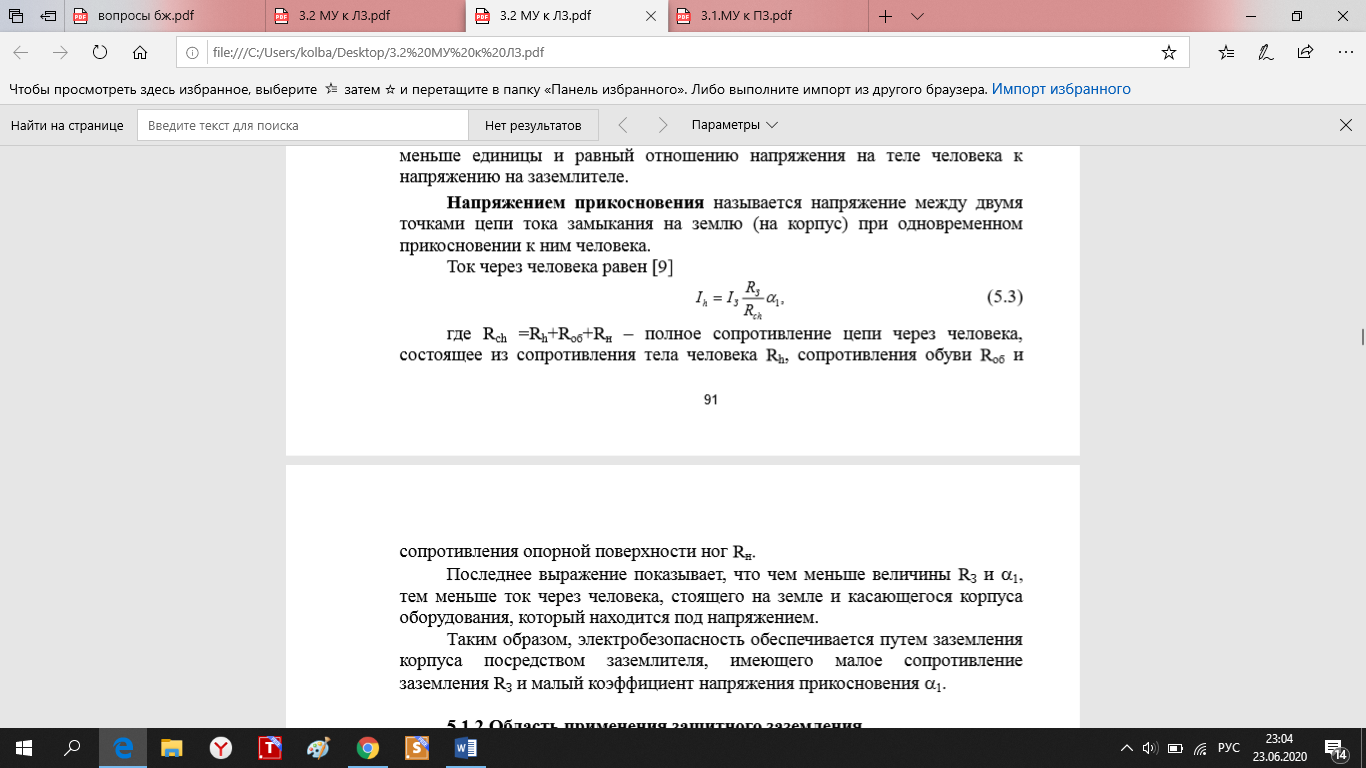

21. Напряжение прикосновения.

22. Напряжение шага.

Шаговым напряжением (напряжением шага) называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. Шаговое напряжение зависит от удельного сопротивления грунта и силы протекающего через него тока.

Шаговое напряжение - это напряжение между двумя точками на земле на расстоянии шага, возникающее вокруг точки замыкания на землю токоведущей линии. Наибольшая величина этого напряжения наблюдается на расстоянии 80 - 100 см от точки касания провода с землей, затем оно бистро понижается и на расстоянии 20 м практически становится равным нулю.

В области защитных устройств от поражения током — заземления, зануления и др. — интерес представляют в первую очередь напряжения между точками на поверхности земли (или иного основания, на котором стоит человек) в зоне растекания тока с заземлителя.

Очень часто путают напряжения прикосновения и напряжение шага. Напряжение прикосновения - это разность потенциалов двух точек электрической цели, которых одновременно касается человек, а напряжение шага есть напряжение между двумя точками поверхности земли в зоне растекания тока, отстоящими друг от друга на расстоянии одною шага.\

Шаговое напряжение при одиночном заземлителе

Шаговое напряжение определяется отрезком, длина которого зависит от формы потенциальной кривой, т.е. от типа заземлителя, и изменяется от некоторого максимального значения до нуля с изменением расстояния от заземлителя.

Допустим, что в земле в точке О размещен один заземлитель (электрод) и через этот заземлитель проходит ток замыкания на землю. Вокруг заземлителя образуется зона растекания тока по земле, т. е. зона земли, за пределами которой электрический потенциал, обусловленный токами заземления на землю, может быть условно принят равным нулю.

Причина этого явления заключается в том, что объем земли, через который проходит ток замыкания на землю, по мере удаления от заземлителя увеличивается, при этом происходит растекание тока в земле. На расстоянии 20 м и более от заземлителя объем земли настолько возрастает, что плотность тока становится весьма малой, напряжение между точками земли и точками еще более удаленными не обнаруживается сколько нибудь ощутимо.

Распределение напряжения на различных расстояниях от заземлителя: 1 — потенциальная кривая 2 — кривая характеризующая изменение шагового напряжения

Если измерить напряжение Uз между точками, находящимися на разных расстояниях в любом направлении от заземлителя, а затем построить график зависимости этих напряжений от расстояния до заземлителя, то получится потенциальная кривая ) Если разбить линию ОН на участки длиной 0,8 м, что соответствует длине шага человека, то ноги его могут оказаться в точках разного потенциала Чем ближе к заземлителю, тем напряжение между этими точками на земле будет больше (Uaб > Uбв; Uбв > Uвг)

Шаговое напряжение для точек В и Г определяется как разность потенциалов между этими точками

Uш = Uв - Uг = UзB

где B —коэффициент напряжения шага, учитывающий форму потенциальной кривой 1. Наибольшие значения напряжения шага и коэффициента B будут при наименьшем расстоянии от заземлителя, когда человек одной ногой стоит на заземлителе, а другая нога на расстоянии шага.

Кривая 2 характеризует изменение шагового напряжения.

Опасное шаговое напряжение может, например, возникнуть вблизи упавшего на землю и находящегося под напряжением провода. В этом случае запрещается приближаться к проводу, лежащему на земле, на расстояние ближе 8 - 10 м.

Шаговое напряжение отсутствует, если человек стоит или на линии равного потенциала или вне зоны растекания тока.

Максимальные значения шагового напряжения будут при наименьшем расстоянии от заземлителя, когда человек одной ногой стоит непосредственно на заземлителе, а другой — на расстоянии шага от него. Объясняется это тем, что потенциал вокруг заземлителей распределяется по вогнутым кривым и, следовательно, наибольший перепад оказывается, как правило, в начале кривой.

Наименьшие значения шагового напряжения будут при бесконечно большом удалении от заземлителя, а практически за пределами поля растекания тока, т.е. дальше 20 м. Напряжение шага будет отсутствовать, когда человек стоит в зоне малых (близких к кулевому) потенциалов, на линии равного потенциала или на одной ноге (поэтому выходить из зоны растекания тока рекомендуется, перемещаясь прыжками на одной ноге и располагая ступню вдоль линии равного потенциала).

Шаговое напряжение при групповом заземлителе

В пределах площади, на которой размещены электроды группового заземлителя, шаговое напряжение меньше, чем при использовании одиночного заземлителя. Шаговое напряжение также изменяется от некоторого максимального значения до нуля — при удалении от электродов.

Максимальное шаговое напряжение будет, как и при одиночном заземлителе, в начале потенциальной кривой, т.е. когда человек одной ногой стоит непосредственно на электроде (или на участке земли, под которым зарыт электрод), а другой — на расстоянии шага от электрода.

Минимальное шаговое напряжение соответствует случаю, когда человек стоит на «точках» с одинаковыми потенциалами.

Опасность шагового напряжения

При обнаружении замыкания на землю до отключения поврежденного участка запрещается приближаться к месту повреждения на расстояние менее 4 - 5 м в закрытых распределительных устройствах и 8 - 10 м на открытых подстанциях. В случае необходимости (например, в целях ликвидации аварии, оказания подойди пострадавшему) можно приблизится к месту повреждения на меньшее расстояние, но при этом необходимо использовать защитные средства: боты, галоши, коврики, деревянные лестницы их т. п.

При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и как следствие этого падение человека на землю. В этот момент прекращается действие на человека шагового напряжения и возникает иная, более тяжелая ситуация: вместо нижней петли в теле человека образуется новый, более опасный путь тока, обычно от рук к ногам и создается реальная угроза смертельного поражения током. При попадании в область действия шагового напряжения необходимо выходить из опасной зоны минимальными шажками ("гусиным шагом").

23. Защитное заземление: назначение, область применения, устройство и нормирование параметров защитного заземления.

Стр. 90-99 МУ по ЛЗ (Лабораторная Работа №5)

24. Системы заземления.

Типы систем заземления Стр. 7-10 МУ по ПЗ

Требования к системам заземления Стр. 10-22 МУ по ПЗ

25. Контроль параметров защитного заземления: измерение сопротивления растеканию электрического тока с заземляющего устройства и удельного электрического сопротивления грунта.

Стр. 100-109 МУ по ЛЗ (Лабораторная Работа №5)

26. Зануление (защитное автоматическое отключение питания): назначение, область применения, устройство и требования к занулению.

Стр. 114-118 МУ по ЛЗ (Лабораторная работа №6)
