Материал: план разработки светофороного объекта

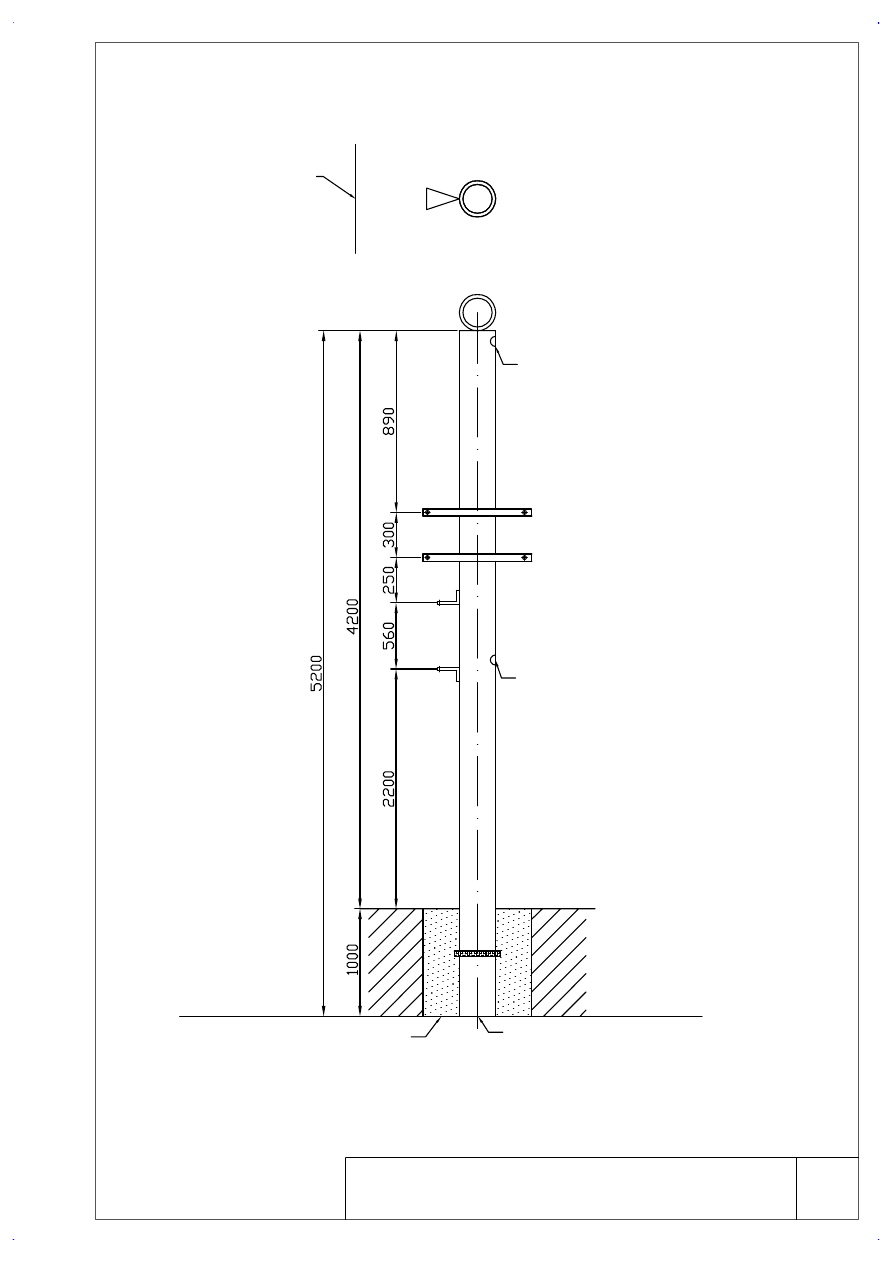

Пример светофорной колонки Св9

25

Ø30

Ø108

Бетон

КК

Ø30

КК

Т1

ДОРОГА

Ø76

Бетон

Ø30

Ø30

П

1

ДОРОГА

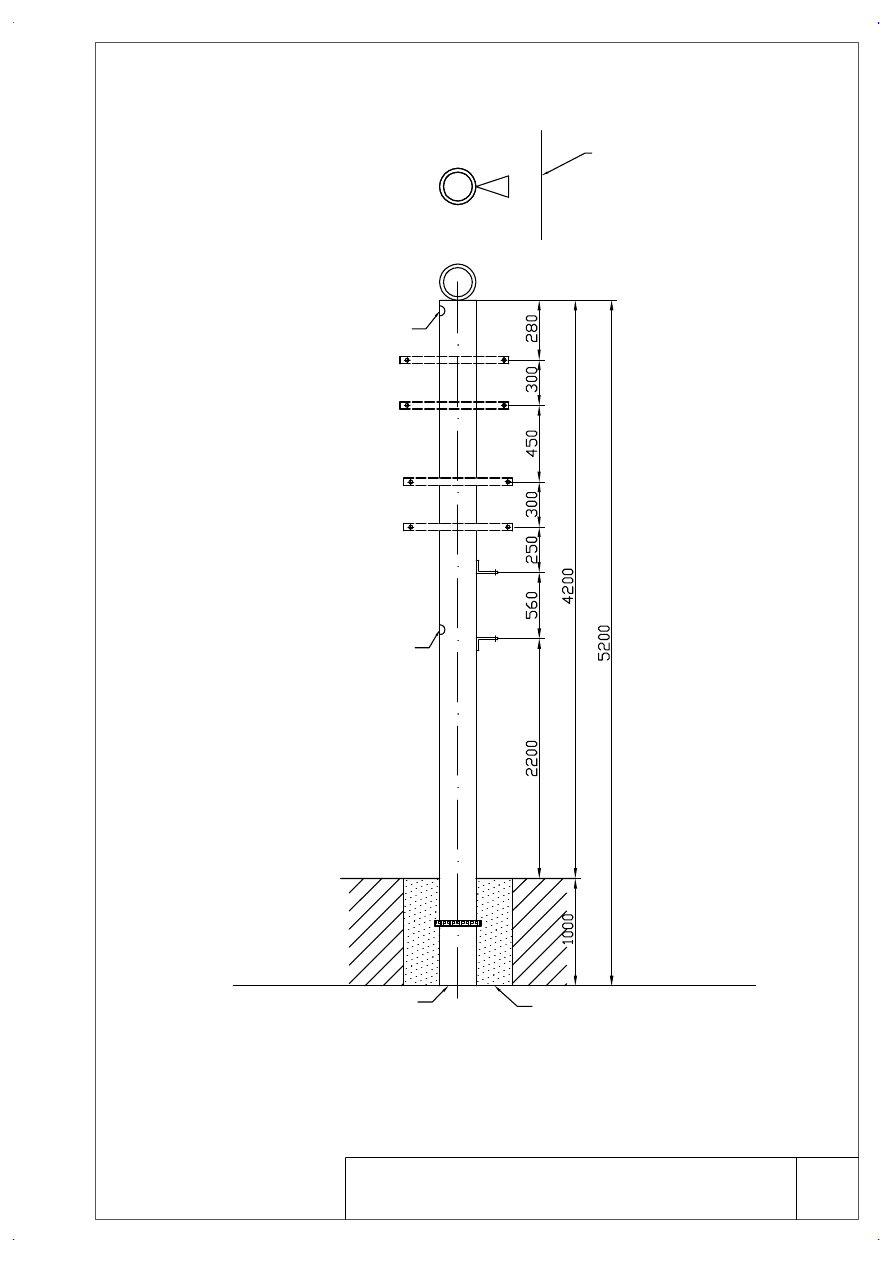

Пример светофорной колонки Св10

26

ДОРОГА

П

1

Ø30

Ø30

Ø76

Бетон

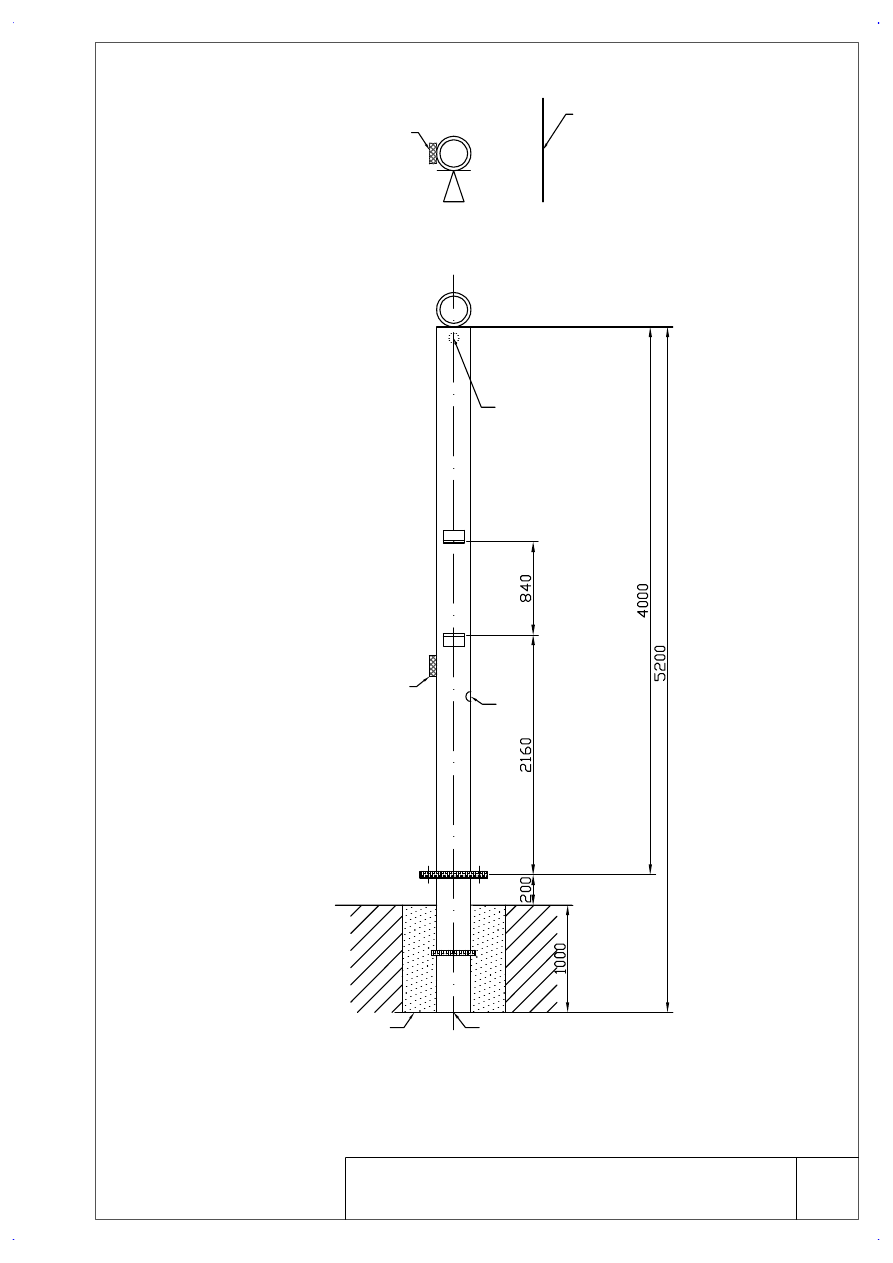

Пример светофорной колонки Св11

27

28

16 Спецификация оборудования


Светофорный объект «ул. Генерала Хлебникова – ул. Шубиных»

№

п./п.

Наименование

Ед.

Изм.

Кол-во  Примечание

1

Транспортный светофор светодиодный с

диаметром линз 200 мм

шт

6

2

Пешеходный светофор светодиодный с

диаметром линз 200 мм

шт

8

3

Светофорная колонка

шт

8

4

Контроллер дорожного управления

КДУ-3.2Н

шт

1

5

Электросчетчик  (t= -40 - +40) «Меркурий

201.5»

шт

1

6

Автоматический выключатель ВА 47-29 6А

шт

2

7

Шкаф металлический типа ЩРн-12Э-1

шт

1

8

Коробка клеммная 240*195*90

шт

4

9

Колодка клеммная типа КБ-10

шт

8

10

Растяжка тросовая (проволочная)

шт

16

11

Талреп М12 – М16 (изолятор)

шт

10

12

Кабель АВВГ  3х4

м

15

13

Кабель АКВВГ  7х2,5

м

223

14

Кабель АКВВГ  10х2,5

м

143

15

Кабель АКВВГ  19х2,5

м

176

Общество с ограниченной ответственностью «ПЕРСПЕКТИВА»

Иваново 2013

ЭЛЕКТРОСНАБЖЕНИЯ СВЕТОФОРНОГО ОБЪЕКТА

НА ПЕРЕКРЕСТКЕ

ул. Генерала Хлебникова – ул. Шубиных

ТОМ 2

      Директор

ООО «Перспектива»_____________________  А.А. Шаботинский
