Курсовая работа (т): Планировка площадки, отрывка котлованов и возведение железобетонных фундаментов зданий

По ЕНиР определяется норма времени. Норма времени на 100м3 грунта дается составной - основная до 100м перемещения и дополнительная на каждые 10м перемещения (сверх 100).

Время работы в маш-см. на весь объём перемещаемого грунта определяется по следующей формуле:

,

где ТР - трудоёмкость работ по перемещению грунта из выемки в насыпь; VП.Г. - объём перемещаемого грунта из выемки в насыпь (100м3); НВР - норма времени на перемещение 100м3; ТСм - продолжительность смены принимается равной 8ч.

Стоимость 1маш-см. принимается на основании справочного материала. Например, для прицепных скреперов она будет складываться из стоимости трактора и самого скрепера.

Принимается для дальнейшей работы тот вариант, который имеет минимальную стоимость эксплуатации, которая определяется, как:

,

где СМ-С - стоимость 1маш-см.

Определяем экономические показатели для объема перемещаемого грунта VП.Г =8242 м3 на  и при продолжительности смены равной

Вариант 1 Определяем норму времени для перемещения 100 грунта на принятое расстояние: , тогда трудоемкость составит:  маш-см.

Определяем затраты на перемещение 100 грунта на принятое расстояние

тогда стоимость смены тракториста:

Определяем стоимость эксплуатации Варианта №1. Она складывается из стоимости трактора, скрепера и зарплаты тракториста:

Вариант 2 Определяем норму времени для перемещения 100 грунта на принятое расстояние: , тогда трудоемкость составит:

 маш-см.

Определяем затраты на перемещение 100 грунта на принятое расстояние  тогда стоимость смены тракториста:

Определяем стоимость эксплуатации Варианта №2. Она складывается из стоимости трактора, скрепера и зарплаты тракториста:

Окончательно принимаем прицепной скрепер ДЗ-26 с ковшом вместимость 10 м3 на базе трактора Т-180 под управлением тракториста 6 разряда

Выбор экскаватора для разработки котлована

Данные для сравнения берем согласно § Е2-1-11 «Разработка грунта в котлованах и траншеях одноковшовыми экскаваторами, оборудованными обратной лопатой»

Норму времени для экскаватора определяем как составную «в транспорт» и «навымет». В этой связи трудоемкость работы экскаватора определяется как

где, - трудоемкость работы экскаватора в транспортное средство;

- трудоемкость работы экскаватора навымет;

;- объем грунта, соответственно, перемещаемое в транспортное средство и оставляемое для обратной засыпки пазухов фундамента;

;  -норма времени работы экскаватора, соответственно, в транспортное средство и навымет.

- продолжительность смены, принимается равной 8 часов.

По справочному материалу определяем стоимость маш.-см. экскаватора, на основании которой и трудоемкости определяют стоимость эксплуатации. Принимают тот вариант который, имеет наименьшую величину этого показателя.

Таблица 6.2. Нормы времени и расценки на 100 грунта

Определяем экономические показатели для объема грунта навымет, составляемого для обратной засыпки пазух фундамента = 312

Вариант 1. Определяем трудоемкость работы экскаватора:

 машино-смен

Тогда стоимость смены машиниста составит:

Определяем стоимость эксплуатации Варианта №1. Она складывается из стоимости экскаватора и зарплаты машиниста:

грунт строительный площадка арматурный

Вариант 2. Определяем трудоемкость работы экскаватора:

 машино-смены

Тогда стоимость смены машиниста составит:

Определяем стоимость эксплуатации Варианта №2. Она складывается из стоимости экскаватора и зарплаты машиниста:

Окончательно принимаем одноковшовый экскаватор ЭО-3311,

оборудованный обратной лопатой с механическим приводом, с вместимостью ковша 0,3 м³ под управлением машиниста 5-го разряда.

Выбор самосвалов для перевозки грунта.

Для отвозки лишнего грунта из котлована необходимо подобрать марку самосвала, определить их количество, обеспечивающее бесперебойную работу ведущего механизма - экскаватора.

Определяем объем грунта Vг (м³) в плотном теле в ковше экскаватора:

м3

где, VКОВШ = 0,3 м³ - емкость ковша принятого экскаватора;нап = 0,9 - принятый коэффициент наполнения ковша для обратной лопаты;пр = 1,27 - принятый коэффициент первоночального разрыхления грунта глина (прил.2. ЕНиР. Сб.Е2 Вып.1).

Определяем массу грунта Q(T)в ковше экскаватора:

где,  - плотность грунта (ЕНиР сб.2), равная 1750 кг/м3

На основании справочного материала (ВСН 10-72 Минавтодор РСФСР) осуществляем подбор марки автосамосвала. Для достижения наибольшей производительности кузов автосамосвала должен быть больше емкости ковша экскаватора в 3-8 раз, т.е. в диапазоне 0,9-2,4 м³. Принимаем автосамосвал ГАЗ-САЗ-53Б с емкостью кузова VКуз = 4,2 м³ и грузоподъемностью Гп=3,5 т.

Таблица 6.3. Рекомендуемая грузоподъемность автосамосвалов в зависимости от емкости ковша экскаватора и расстояния транспортирования грунта.

Таблица 6.4. Технические характеристики автосамосвалов.

Определяем количество ковшей с грунтом n, загружаемых в самосвал:

где, ГП - грузоподъемность самосвала;- масса грунта в ковше экскаватора.

Определяем объем грунта в плотном теле, загружаемого в кузов самосвала:

м3

Определяем продолжительность цикла работы самосвала в минутах, начиная с погрузки и кончая снова установкой под погрузку:

где  - время погрузки грунта в самосвал;  - время разгрузки самосвала в отвал, включая необходимые развороты перед установкой, обычно 1...2мин; - время установки самосвала под погрузку включая маневрирование, принимается 2...3мин;  - время самосвала в пути соответственно в груженном и порожнем состоянии, мин.;  - скорость движения самосвала соответственно в груженном и порожнем состоянии, км/ч;  - дальность перемещения грунта самосвалами, км.

Время погрузки грунта в самосвал определяется как:

где -норма времени работы экскаватора в транспортное средство

При расчете времени погрузки необходимо норму времени перевезти из маш-ч в маш-мин.

Расчетное количество самосвалов:

где  - трудоемкость работы экскаватора в транспортное средство и общая трудоемкость работы экскаватора.

Окончательно принимаем 1 автосамосвал ГАЗ-САЗ-53Б.

. СОСТАВЛЕНИЕ СПЕЦИФИКАЦИИ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ФУНДАМЕНТОВ

Согласно заданию все возводимые фундаменты однотипны. Все параметры монолитного железобетонного, отдельно стоящего фундамента сведены в спецификацию (таблица 7.1).

Таблица 7.1. Спецификация конструктивных элементов фундамента.

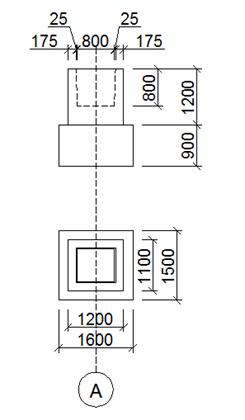

Рис.5 Опалубочный чертеж фундамента.

. ТЕХНОЛОГИЯ АРМАТУРНЫХ РАБОТ, СОСТАВЛЕНИЕ СПЕЦИФИКАЦИИ АРМАТУРНЫХ ЭЛЕМЕНТОВ

Проектом предусматривается армирование фундаментов готовыми арматурными сетками, доставленными на строительную площадку автотранспортом. Размеры сеток не должны превышать размеров кузова автомобиля по ширине и могут превышать длину кузова не более чем на 1,5 м. В данном проекте принимаем бортовой автомобиль ЗИЛ-130 с размерами кузова 3,8x2,4х1,9 м и грузоподъемностью 6 т.

Рис.6 Схема армирования фундамента.

Подсчитываем количество стержней, слагающих сетку, и их общую погонную длину.

м

кг/м

кг

м

кг

м

кг

Таблица 8.1. Спецификация арматурных элементов.
