8.3.3 Реактор на быстрых нейтронах

Fast breeder reactor (ядерный реактор-размножитель на быстрых нейтронах, FBR) - ядерный реактор, в котором основное число делений вызвано быстрыми нейтронами. Не имеет замедлителя. В качестве теплоносителя используется жидкий металл (натрий). В России действует энергетический быстрый реактор БН-600 на Белоярской АЭС.

БН - ядерный реактор, на быстрых нейтронах. Корпусной реактор-размножитель. Теплоносителем первого и второго контуров обычно является натрий. Теплоноситель третьего контура - вода и пар. В быстрых реакторах замедлитель отсутствует.

К достоинствам быстрых реакторов можно отнести большую степень выгорания топлива (т.е. больший срок кампании), а к недостаткам – дороговизну, из-за невозможности использования простейшего теплоносителя – воды, конструкционной сложности, высоких капитальных затрат и высокой стоимости высокообогащенного топлива.

Внедрение реакторов на быстрых нейтронах (быстрых реакторов-размножителей или реакторов-бридеров) в энергетику могло бы почти в 100 раз увеличить эффективность использования урана. Этот тип реакторов может работать на плутониевом топливе, произведенном в обычных реакторах, и эксплуатироваться в замкнутом цикле с собственным заводом по переработке отходов. Каждый такой реактор, загруженный первоначально естественным ураном, очень быстро достигает стадии, когда каждая тонна руды выдает в 60 раз больше энергии, чем в обычном реакторе.

Переход к серийному сооружению АЭС с БН осложнен многими неотработанными в промышленном масштабе технологическими процессами и нерешёнными вопросами оптимальной организации ядерного топливного цикла, который должен базироваться на плутонии и может быть только замкнутым с очень коротким (до 1 года) временем внешнего цикла (химическая переработка отработавшего топлива и дистанционно управляемое изготовление свежего топлива). Удельные капиталовложения в АЭС с БН в 1,5 - 2 раза превышают удельные капиталовложения в АЭС с реакторами на тепловых нейтронах. Сдерживающее влияние на развитие БН оказывает также пока благополучное положение в мире с ресурсами относительно дешевого урана. В настоящее время реакторы на быстрых нейтронах широкого распространения не получили, в основном из-за сложности конструкции и проблемы получения устойчивых конструкционных материалов.

Быстрые реакторы (БР) позволяют осуществлять: непрерывное производство энергии безопасным и экологически приемлемым способом; трансмутацию радиационно опасных отходов ядерной энергетики, в том числе экологически наиболее опасных долгоживущих актинидов; БР являются также наиболее эффективными потребителями плутония, в том числе экс-оружейного. Надежность БР, высокий КПД, определяющий меньшее тепловое загрязнение; высокий уровень внутренне присущей ядерной безопасности, низкий уровень радиационного воздействия на персонал и окружающую среду подтверждаются многолетним безаварийным опытом эксплуатации быстрых реакторов с натриевым теплоносителем (147).

БН-600 - реактор на быстрых нейтронах с электрической мощностью 600 МВт. Корпусной реактор - размножитель с интегральной компоновкой оборудования. Тепловая схема блока трехконтурная: в первом и втором контурах теплоносителем является натрий, в третьем - вода и пар. Отвод тепла от активной зоны осуществляется тремя независимыми петлями циркуляции, каждая из которых состоит из главного циркуляционного насоса 1 контура, двух промежуточных теплообменников, главного циркуляционного насоса 2 контура с буферной емкостью на входе и с баком аварийного сброса давления, парогенератора, конденсационной турбины со стандартной тепловой схемой и генератора (Рис. 33). Использование натриевого теплоносителя обусловило применение ряда таких специальных систем, как: электрообогрев оборудования и трубопроводов, электромагнитных насосов, фильтр-ловушек очистки натрия, диагностики протечек воды в натрий, локализации продуктов взаимодействия натрия с водой при межконтурных неплотностях парогенератора, пожаротушения натрия, отмывки оборудования и ТВС от натрия, очистки инертного защитного газа аргона.

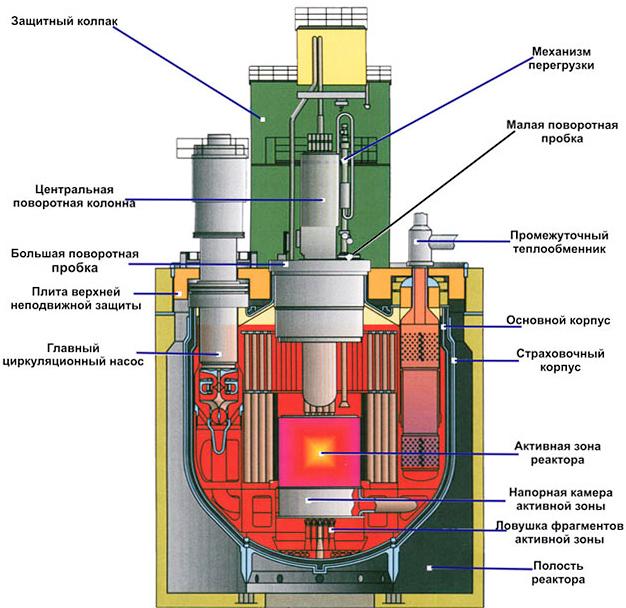

Рис. 33. Общая схема реастора на быстрых нейтронах (153).

Ядерный реактор БН-600 выполнен с «интегральной» компоновкой оборудования, при которой активная зона и оборудование первого контура (главные циркуляционные насосы и промежуточные теплообменники) размещены в корпусе реактора. Корпус реактора - бак цилиндрической формы с эллиптическим днищем и конической верхней крышкой, выполненной с одиннадцатью горловинами – для поворотной пробки, насосов первого контура, промежуточных теплообменников, элеваторов системы перегрузки тепловыделяющих сборок. Цилиндрическая часть корпуса соединена с днищем путем сварки через переходное опорное кольцо, на котором установлен опорный пояс, являющийся основой несущей конструкции внутри корпуса реактора; он образует системой радиальных ребер три сливные камеры для натрия, выходящего из теплообменников. На опорном поясе смонтировано все внутрикорпусное оборудование напорная камера с ТВС активной зоны, зоны воспроизводства и внутреннего хранилища ТВС, первичная радиационная защита, промежуточные теплообменники, главные циркуляционные насосы первого контура. Реактор размещен в бетонной шахте диаметром 15 м. В центре верхней части реактора смонтировано поворотное устройство, состоящее из большой и малой поворотных пробок, эксцентричных друг относительно друга, на малой поворотной пробке смонтирована колонна системы управления защитой, несущая исполнительные механизмы систем управления и защиты, перегрузки ТВС, контроля активной зоны. Корпус реактора заключен в страховочный кожух, исключающий возможность вытекания натрия из реактора даже при разрывах его корпуса (рис. 34).

Активная зона и зона воспроизводства собираются из шестигранных ТВС кассетного типа с размерами «под ключ» 96 мм. Тепловыделяющая сборка состоит из твэлов, кожуха, головки для захвата ТВС при перегрузках и хвостовика, с помощью которого ТВС устанавливается в гнездо напорного коллектора и поддерживается вертикально. ТВЭлы соединены между собой элементами крепления и ограждены чехлом, связывающим в единое целое все части ТВС. Твэлы заполнены по длине активной зоны втулками из обогащенной окиси урана (или смеси окиси урана) и окиси плутония, а выше и ниже активной зоны расположены торцевые экраны из брикетов окиси "отвального" урана. Твэлы зоны воспроизводства заполнены брикетами из "отвального" урана. Газовые полости над уровнем натрия в реакторе заполнены аргоном (148,45).

Рис. 34. Внешний вид реактора ( до монтирования в бетонную шахту)(154).

Активная зона БН окружена в радиальном и осевом направлениях зонами воспроизводства (бланкетом), заполненными воспроизводящим материалом — обедненным ураном, содержащим 99,7 - 99,8 % 238U (Рис. ). Главная же особенность использования уран-плутониевого топлива в БН состоит в том, что в его активной зоне процесс деления ядер быстрыми нейтронами сопровождается большим выходом (на 20 - 27 %) вторичных нейтронов, чем в реакторах на тепловых нейтронах. Это создает основную предпосылку для получения высокого значения коэффициента воспроизводства и обеспечивает расширенное воспроизводство ядерного топлива в реакторах-размножителях.

Возможны и другие циклы, в которых также участвует уран, но не 235U и 238U, а уран-233 – активный элемент торий-уранового топливного цикла. Его получают, облучая в нейтронном потоке ядерного реактора природный торий-232. 223U, как изотоп нечетный, делится тепловыми нейтронами. И самое главное, в реакторах с 233U может происходить (и происходит) расширенное воспроизводство ядерного горючего, причём это осуществляется в обычном реакторе на тепловых нейтронах. Расчеты показывают, что при выгорании в ториевом реакторе килограмма 233U в нем же должно накопиться 1,1 кг нового 233U (в результате захвата нейтронов ядрами тория). Уран-ториевый цикл в реакторах на тепловых нейтронах – главный конкурент уран-плутониевого цикла воспроизводства ядерного горючего в реакторах на быстрых нейтронах. Однако на пути внедрения уран-ториевого цикла в энергетику существует несколько трудно преодолимых препятствий.

Активная зона и зона воспроизводства реактора на быстрых нейтронах БН-600 собираются из шестигранных ТВС кассетного типа с размерами "под ключ" 96 мм. Тепловыделяющая сборка состоит из ТВЭЛов, кожуха, головки для захвата ТВС при перегрузках и хвостовика, с помощью которого ТВС устанавливается в гнездо напорного коллектора и поддерживается вертикально. ТВЭЛы соединены между собой элементами крепления и ограждены чехлом, связывающим в единое целое все части ТВС. ТВЭЛы заполнены по длине активной зоны втулками из обогащенным оксидом урана, а выше и ниже активной зоны расположены торцевые экраны из брикетов оксида "отвального" урана. ТВЭЛы зоны воспроизводства заполнены брикетами из "отвального" урана.

В реакторах на быстрых нейтронах при подборе конструкционных и технологических материалов избегают применения веществ с низким массовым числом, которые могут замедлить нейтроны. Сечение поглощения быстрых нейтронов мало и захват нейтронов в таком реакторе представляет меньшую опасность по сравнению с тепловыми реакторами. Возможности для выбора материалов шире. Но для реактора на быстрых нейтронах необходимо обогащенное топливо, содержащее не менее 15-25% делящегося вещества. В связи с небольшими размерами активной зоны реакторов на быстрых нейтронах возрастают требования к теплоотводу (148,112).

8.4 Радиоактивные отходы

К радиоактивным отходам (РАО) отно­сятся не подлежащие дальнейшему использованию вещества в любом агрегатном со­стоянии, материалы, изделия, оборудование, объекты биологического происхождения, га­зообразная среда, грунт, а также породы, ру­ды и отходы обогащения и выщелачивания руд, в которых содержание радионуклидов превышает уровень, установленный норма­тивными правовыми актами. К РАО относят и отработавшие свой ресурс или поврежден­ные радионуклидные источники — вещества, содержащие один или несколько радионук­лидов, заключенные в оболочку или зафик­сированные другим способом в объеме или на поверхности какого-либо материала (60,63).

Совокупность всех видов деятельности, связанных со сбором, транспортировкой, переработкой, хранением и захоронением РАО называется обращением с радиоактивными отходами (63).

Радиоактивные отходы в зависимости от агрегатного состояния делятся на газообраз­ные, жидкие и твердые (отвержденные). Га­зообразные РАО в общем объеме отходов составляют незначительную часть. Наиболь­ший объем РАО поступает в жидком виде — радиоактивные растворы и пульпы, различ­ные жидкие шламы. Твердые радиоактивные отходы являются продуктом деятельности предприятий (части загрязненных конструк­ций, оборудования, упаковки, густой шлам, мусор, загрязненный грунт и т. п.), а также продуктами специальной технологии отверждения жидких отходов (битумирование, цементирование, остеклование и т. д.).

Самой ранней классификацией является разделение РАО на три основные категории в зависимости от уровня радиоактивности: низкоактивные, среднеактивные и высокоактивные. На ранних этапах развития ядер­ной энергетики в разных странах градации этих категорий сильно отличались (иногда в 10 раз). С 1970 г. МАГАТЭ приступило к разработке единой системы классификации (стандартизации) жидких, твердых и газообразных отходов.

В настоящее время в соответствии с Федеральным законом от 11 июля 2011 года № 190-ФЗ «Об обращении с радиоактивными отходами и о внесении изменений в отдельные законодательные акты Российской Федерации» по удельной активности радиоактивные отходы подразделяются на 3 категории - низкоактивные, среднеактивные и высокоактивные (табл. 4). В случае, когда по приведенным в таблице характеристикам радионуклидов радиоактивные отходы относятся к разным категориям, для них устанавливается наиболее высокое из полученных значение категории отходов.

 Таблица 4

Классификация жидких и твердых радиоактивных отходов

Для предварительной сортировки твердых отходов рекомендуется использование критериев по мощности дозы гамма-излучения на расстоянии 0,1 м от поверхности (при измерении в соответствии с утвержденными методиками):

-низкоактивные-от 1 мкЗв/ч до 0,3 мЗв/ч;
- среднеактивные - от 0,3 мЗв/ч до 10 мЗв/ч;

- высокоактивные - более 10 мЗв/ч.

Отдельно выделяются короткоживущие отходы, когда время распада содержащихся в них радионуклидов до безопасного уровня составляет менее одного года. Такие отходы допускается временно хранить в организации с последующим обращением с ними как с нерадиоактивными отходами.

8.4.1. Переработка отработанного ядерного топлива (замкнутый цикл)

Отработанное ядерное топливо энергетических реакторов Начальная стадия послереакторного этапа ЯТЦ одинакова для открытого и закрытого циклов ЯТЦ.

Она включает в себя извлечение ТВЭЛов с отработанным ядерным топливом из реактора, хранение его в пристанционном бассейне («мокрое» хранение в бассейнах выдержки под водой) в течение нескольких лет и затем транспортировка к заводу переработки. В открытом варианте ЯТЦ отработанное топливо помещают в специально оборудованные хранилища («сухое» хранение в среде инертного газа или воздуха в контейнерах или камерах), где выдерживают нескольких десятилетий, затем перерабатывают в форму, предотвращающую хищение радионуклидов и подготавливают к окончательному захоронению.

В закрытом варианте ЯТЦ отработавшее топливо поступает на радиохимический завод, где перерабатывается с целью извлечения делящихся ядерных материалов.

Отработанное ядерное топливо (ОЯТ) - особый вид радиоактивных материалов – сырьё для радиохимической промышленности.

Облученные тепловыделяющие элементы, извлеченные из реактора после их отработки, обладают значительной накопленной активностью. Различают два вида ОЯТ:

1) ОЯТ промышленных реакторов, которое имеет химическую форму как самого топлива, так и его оболочки, удобную для растворения и последующей переработки;

2) ТВЭЛы энергетических реакторов.

ОЯТ промышленных реакторов перерабатывают в обязательном порядке, тогда как ОЯТ перерабатывают далеко не всегда. Энергетическое ОЯТ относят к высокоактивным отходам, если не подвергают дальнейшей переработке, или к ценному энергетическому сырью, если подвергают переработке. В некоторых странах (США, Швеция, Канада, Испания, Финляндия) ОЯТ полностью относят к радиоактивным отходам (РАО). В Англии, Франции, Японии – к энергетическому сырью. В России часть ОЯТ считается радиоактивными отходами, часть поступает на переработку на радиохимические заводы (146).
