Прикладная баллистика спортивной малокалиберной винтовки

Методические рекомендации для студентов всех специальностей

Воронеж 2014

УДК 799.3 (07)

ББК 75.723я7

Составитель Л.А.Аренд

Прикладная баллистика спортивной малокалиберной винтовки: метод. рекомендации для студентов ./ сост. Л.А.Аренд. – Воронеж: Воронежский ГАСУ, 2014. – 24 с.

Даны основные конструктивные характеристики малокалиберной спортивной винтовки. Рассмотрены явление выстрела, внутренняя и внешняя баллистика. Дано понятие о рассеивании пуль, расчете средней точки попадания, прочности и «живучести» стволов.

Методические рекомендации предназначены в помощь студентам, занимающимся физкультурой по специализации «пулевая стрельба».

Библиография: 4 назв.

Печатается по решению научно-методического совета

Воронежского ГАСУ

Рецензент: М.М.Кубланов, декан факультета заочного обучения ФГБОУ ВПО «ВГИФК», профессор, заслуженный тренер РФ, заслуженный работник высшей школы РФ, мастер спорта СССР

ВВЕДЕНИЕ

Да, конечно, научиться вполне прилично стрелять можно и не зная устройства винтовки, не представляя, что происходит в ней в момент выстрела, какие силы действуют на пулю во время прохождения её по стволу и при полете до мишени. Можно просто выполнять указания тренера, не задумываясь, зачем нужно плотно прижимать приклад к плечу, причем в одном и том же месте, почему нельзя держать пальцы левой руки на стволе винтовки, или почему по технике безопасности запрещается открывать затвор сразу же после осечки.

Но те студенты, которые всерьез заинтересовались пулевой стрельбой, не смогут оставить без ответа все эти «зачем» и «почему», возникающие в процессе занятий. Именно на них и рассчитана эта работа.

В методических рекомендациях будет приведено устройство малокалиберной винтовки «Урал-2», рассмотрено явление выстрела, внутренняя и внешняя баллистика, дано понятие СТП – средней точки попадания и расчет поправок.

При составлении рекомендаций использовались учебники, учебные пособия, руководства, сборники статей и правила соревнований по пулевой стрельбе.

1. Малокалиберная спортивная винтовка

1.1. Основные конструктивные характеристики м/к винтовки

В пулевой стрельбе упражнения многообразны. Они выполняются из оружия, которое имеет различные технические и баллистические характеристики. Винтовки, применяемые в стрелковом спорте, подразделяют на четыре класса: служебные, произвольные, спортивные малокалиберные и пневматические.

Спортивные малокалиберные винтовки калибра 5,6 мм применяются как на соревнованиях, так и в учебно-тренировочной стрельбе. Спортивные винтовки имеют относительно небольшой вес. На них устанавливают спусковые механизмы обычного типа, натяжение спуска курка произвольное. Прицел можно устанавливать любой, кроме оптического. Разрешается индивидуальная подгонка ложи, высоты и длины приклада, однако в строгом соответствии с правилами соревнований.

Правилами соревнований оговорены требования, предъявляемые к малокалиберным винтовкам. Разрешены все винтовки под длинный патрон кольцевого воспламенения калибра 5,6 мм. Вес винтовки, включая опору для ладони (шампиньон) и антабку, не должен превышать 8 кг для мужчин и 6,5 кг для женщин. Указаны так же допустимые параметры для грузов на цевье и прикладе, крюка затыльника и шампиньона.

Поскольку в тире Воронежского ГАСУ студенты стреляют из спортивной малокалиберной винтовки «Урал-2», остановимся более подробно на ее характеристиках.

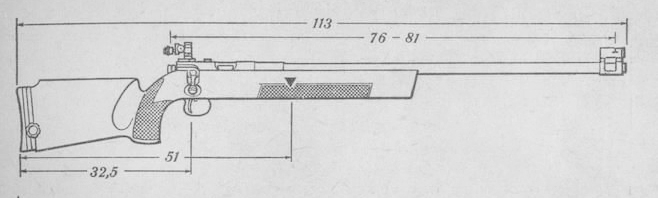

Рис.1. Спортивная винтовка «Урал-2»

Вес винтовки «Урал» не более 5кг. Длина – 1130 1135 мм, длина прицельной линии – 760 – 810 мм. Тип спускового механизма обычный. Натяжение спуска не ограничено.

Малокалиберная винтовка состоит из следующих основных частей: ствола, ствольной коробки, затвора, спускового механизма, прицельного приспособления (прицел и намушник с мушкой), ложи (цевье, рукоятка и приклад). К цевью с помощью антабки пристегивается ремень для стрельбы лежа и с колена. Для стрельбы стоя может использоваться шампиньон. К прикладу крепится затыльник или крюк затыльника.

Ствол предназначен для направления полета пули. Внутри канала ствола имеются нарезы, которые придают пуле вращательное движение, что способствует увеличению дальности и улучшению кучности стрельбы.

Затвор служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и выброса стреляной гильзы.

С помощью прицельных приспособлений оружие наводится в цель.

Ствольная коробка соединяет все части винтовки в единое целое и закрепляется на ложе с помощью винтов.

Затыльник приклада – подвижная тыловая часть приклада винтовки. Служит для удобства изготовки, а так же для наводки винтовки по вертикале.

2. Прицельные приспособления

На стрелковом оружии устанавливают прицелы различных типов в зависимости от назначения. Несмотря на обилие систем, все они подразделяются на три типа: открытые, диоптрические и оптические. Каждый из этих типов имеет свои преимущества и недостатки и хорош только для определенных видов стрельбы.

Открытыми называются прицелы, для наводки в которых используются мушка и прорезь полукруглой или прямоугольной формы, имеющаяся на гривке прицельной планки. Практика показывает, что для большинства стрелков с нормальным зрением наиболее удобен прицел с прорезью полукруглой формы и с мушкой прямоугольной формы. В настоящее время в спортивной стрельбе из винтовки открытые прицелы практически не используются.

Оптическими называются прицелы, состоящие из системы линз в металлической оправе (корпусе), для наводки в которых служат прицельные нити вместо мушки. Устанавливаются оптические прицелы на винтовках для стрельбы по движущейся цели.

На спортивных пневматических и малокалиберных винтовках, из которых стрельба ведется по неподвижным мишеням, установлены диоптрические прицелы.

Диоптрическими называются прицелы, в которых для наводки служит тарель (целик) с маленьким круглым отверстием (диоптром), предназначенным для той же цели, что и прорезь в открытом прицеле. Мушки на оружии с таким прицелом прямоугольной формы или кольцевые.

Тарель с диоптрийным отверстием перемещается в вертикальном и горизонтальном направлении вращением микрометрических винтов. Головки этих винтов вращаются не плавно, а как бы скачками, или, как принято говорить у стрелков, щелчками, благодаря специальным фиксаторам. Они имеют одинаковый шаг резьбы, благодаря чему цена одного щелчка одинакова при вертикальных и горизонтальных поправках. На винтовках «Урал» установлены прицелы с шагом 2,5 мм на щелчок, т.е. примерно 3 щелчка на габарит при стрельбе по мишени № 7 на 50 м.

Диоптрический прицел на современных винтовках снабжается тарелью с ирисовой диафрагмой, диаметр отверстия в которой может изменяться в пределах от 1,0 до 1,8 мм. При выборе диаметра диоптрийного отверстия тарели прицела необходимо учитывать условия освещения, а также особенности изготовки стрелка. При малых диоптрийных отверстиях значительно снижается острота зрения и быстрота различения, особенно важная при стрельбе стоя. Самой рабочей следует считать тарель с диоптрийным отверстием диаметром 1,5 мм. В зависимости от степени освещенности мишени и удаления глаза стрелка от диоптра рекомендуются диоптрийные отверстия в пределах 1,25 – 1,8 мм. Зрительно диаметр диоптра должен быть приблизительно в 1,5 раза больше диаметра намушника.

При стрельбе лежа тарель с диоптрийным отверстием следует располагать поближе к глазу, конечно, учитывая безопасность при отдаче оружия. В этом случае она не отвлекает внимание стрелка и не мешает прицеливанию, т.к. глаз воспринимает не тарель как самостоятельный объект, а только само диоптрийное отверстие, через которое и проходит луч зрения на мушку и «яблоко» мишени. Целесообразность близкого расположения диоптра к глазу подтверждается полученными данными при исследовании этого вопроса: с увеличением расстояния между глазом и прицелом острота зрения понижается. Наиболее благоприятным для прицеливания расстоянием следует считать 2 – 5 см.

Во время прицеливания стрелку не следует особенно отвлекаться на очень точное размещение намушника в центре диоптра. Благодаря чувству симметрии глаз способен выполнить эту работу автоматически и непроизвольно. Если же спортсмен и допустит здесь небольшую неточность, большой ошибки в прицеливании не будет из-за малой величины диоптрического отверстия.

Чтобы обеспечить точное и однообразное прицеливание с помощью диоптрического прицела, стрелку необходимо мобилизовать все внимание на том, чтобы правильно располагать мушку относительно мишени, тщательно выдерживая при этом одинаковый просвет.

При стрельбе из малокалиберной винтовки используют два вида мушек: прямоугольные (стрелки называют их «пенёк») и кольцевые.

Прямоугольная мушка. Есть два способа прицеливания с прямоугольной мушкой. Первый, когда мушку подводят под яблоко мишени без просвета так, что она касается яблока. Нужно следить за тем, чтобы она не «врезалась» в яблоко, иначе не будет обеспечена вертикальная точность наводки. Второй способ заключается в том, чтобы прицеливаться с узким просветом между вершиной мушки и яблоком.

И в том, и в другом случае нужно следить, чтобы при каждом выстреле расположение вершины мушки относительно яблока мишени было строго одинаковым.

Ширина прямоугольной мушки должна быть такой, чтобы при прицеливании она казалась равной диаметру черного яблока мишени или была чуть шире его (на 0,2 мм с каждой стороны). Тогда легче сохранить однообразный просвет между вершиной мушки и нижним обрезом яблока мишени. Слишком широкую или узкую мушку ставить не следует, так как будет затруднительно выравнивать ее вершину относительно середины нижнего обреза яблока мишени, отчего возможны ошибки по горизонтали при прицеливании.

Стрельба с прямоугольной мушкой требует большей разрешающей способности глаза по сравнению со стрельбой с кольцевой мушкой.¹ Поэтому наибольшее распространение получила кольцевая мушка.

Кольцевая мушка. Единственный способ прицеливания с этой мушкой заключается в том, чтобы располагать ее строго концентрично относительно яблока мишени.

Подбирая диаметр отверстия кольцевой мушки, стрелку необходимо учитывать размеры яблока мишени, остроту зрения, особенности изготовки для стрельбы и, главное, условия освещения.

Как правило, диаметр внутреннего кольца мушки при прицеливании должен быть в 1,5 раза больше кажущегося диаметра черного яблока мишени, однако для разных условий освещения это соотношение будет различным.

В принципе, прицеливание с помощью кольцевой мушки тем точнее, чем тоньше видимый кольцевой просвет между «яблоком» мишени и границами отверстия (кольцом) мушки, как говорится, чем «строже» кольцевая мушка. Однако на практике не всегда можно прицеливаться точно очень «строгим» кольцом. Желателен диаметр отверстия «строгой» кольцевой мушки при стрельбе на 50 м по мишени № 7 не менее 3 мм, а диаметр «свободной» кольцевой мушки – не более 4,2 мм.

«Строгая» кольцевая мушка рекомендуется, прежде всего, при стрельбе из наиболее устойчивого положения – лежа, реже с колена. «Свободная» кольцевая мушка – при стрельбе из положения стоя, наименее устойчивом, при котором вообще без длительной тренировки трудно прицеливаться кольцевой мушкой, очень чувствительной к самым незначительным колебаниям оружия.

Очень внимательно нужно подбирать кольцевые мушки для прицеливания в условиях различной видимости и освещенности мишени.

В пасмурную погоду, при ровном и мягком освещении, наиболее подходит «строгая» кольцевая мушка. При таком освещении просвет между «яблоком» мишени и кольцом мушки очень четко виден и глаз стрелка фиксирует малейшие неточности в прицеливании.

В условиях плохой видимости (в сумерках, в туман, при недостаточном освещении в тире) необходимо пользоваться «свободной» мушкой, т.к. при слабом освещении мишени просвет между «яблоком» мишени и кольцом мушки не очень контрастен.

При очень ярком солнечном освещении прицеливаться «строгой» мушкой почти невозможно, а зачастую и «свободная» кольцевая мушка не обеспечивает нужной точности прицеливания. В таких случаях используют светофильтры или дымчатые стекла.

Широкое распространение получили кольцевые мушки из полупрозрачного пластика. Затемняя значительную часть отсвечивающего белого фона мишени, перекрывая всю внутреннюю площадь в намушнике, такая мушка защищает глаз от слепящего действия яркого света. Кроме того, затемняя часть белого фона мишени, пластиковая мушка способствует более контрастному восприятию глазом кольцевого просвета между «яблоком» мишени и границами отверстия кольцевой мушки.

Конструкция пластиковых кольцевых мушек чрезвычайно проста. В круглом диске, вставляемом в намушник, высверливается отверстие, по краю которого краской наносится тонкий ободок. Еще более распространены мушки без нарисованных ободков-колец. Они делаются из светлого цветного пластика (желтого, зеленого, голубого, розового), а отверстие высверливается на конус, благодаря чему и достигается необходимый контраст между яблоком мишени и кольцевой кромкой мушки.

По данным исследований Н. А. Калиниченко, полупрозрачные пластиковые мушки умеренного контраста повышают точность прицеливания до 24% по сравнению с металлическими кольцевыми мушками того же диаметра. Лучшей оказалась пластиковая мушка, подкрашенная в светло-розовый цвет.

Точность прицеливания во многом зависит от умения стрелка правильно подобрать для себя прицельные приспособления по их форме, величине и относительным размерам, сообразуясь с остротой зрения, индивидуальными особенностями, а так же условиями ведения стрельбы.

1.3. Патроны

В спортивной стрельбе из малокалиберной винтовки применяются 5,6-миллимитровые патроны бокового огня. В зависимости от требований, предъявляемых к баллистическим характеристикам спортивных патронов, их подразделяют на три группы: обычные спортивные, целевые, целевые с повышенной кучностью боя.

Малокалиберный патрон состоит из пули, гильзы, порохового заряда и ударного состава.

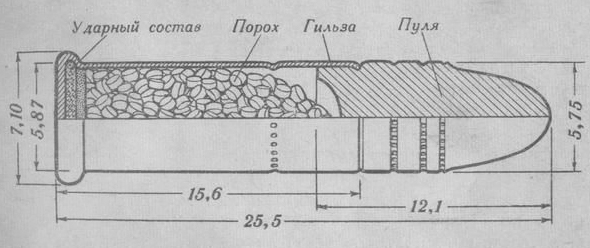

Рис.2. 5,6-мм целевой патрон бокового огня

По системе воспламенения это патрон бокового огня, т.е. пороховой заряд воспламеняется при ударе бойка не по специальному капсюлю, а по закраине гильзы, в которую впрессован ударный состав.

Патрон снаряжен бездымным порохом и неоржавляющим капсюльным составом, что обеспечивает сбережение ствола винтовки, увеличивая его «живучесть».

Выпускаются патроны разными партиями, которые немного отличаются друг от друга, что позволяет стрелку подобрать наиболее подходящие к стволу оружия патроны, тем самым обеспечив наилучшую кучность боя.

Основные конструктивные и баллистические характеристики малокалиберных патронов бокового огня:

- калибр - 5,6 мм;

- вес патрона - 3,41 – 3,55 г;

- вес пули – 2,55 – 2,60 г;

- вес заряда – 0,011 – 0,117 г;

- длина патрона – 25,0 – 25,5 мм;

- длина пули – 11,8 – 12.0 мм;

- начальная скорость полета пули – 305 – 345 м/сек;

- максимальное давление пороховых газов – 1300 кг/см².

Для того чтобы патроны сохраняли точность, с ними нужно обращаться исключительно осторожно. Надо оберегать патроны от тряски, ударов и любого сжатия, которое может искривить пулю в гильзе или оставить на ней вмятины. Патроны нужно держать в сухом месте и при средней температуре. Повышение влажности или температуры может очень сильно изменить характеристики патронов.

2. Внутренняя и внешняя баллистика

2.1. Выстрел

Выстрелом называется выбрасывание пули из канала ствола огнестрельного оружия давлением газов, образующихся при сгорании порохового заряда.

Заряд пороха, воспламененный капсюльным составом, сгорая, превращается в газы с очень высоким давлением и температурой (2400 – 3000⁰). Когда давление достигает определенной величины, пуля начинает двигаться с все возрастающей скоростью. Вылетая из канала ствола, она по инерции сохраняет полученное движение и в воздушной среде.

Наука, изучающая движение пули (снаряда), называется баллистикой. По характеру сил, действующих на пулю, различают внутреннюю и внешнюю баллистику.

Внутренняя баллистика изучает движение пули в канале ствола под действием пороховых газов и все явления, вызывающие и сопровождающие это движение. Она призвана решать задачу, как придать пуле наибольшую скорость, не превышая допустимого давления пороховых газов в канале ствола оружия.

Внешняя баллистика изучает движение пули по инерции после вылета из канала ствола. Она решает задачу, под каким углом к горизонту и с какой начальной скоростью должна двигаться пуля определенного веса и формы, чтобы достичь цели.

Знание законов внутренней и внешней баллистики помогает стрелку грамотно решать вопросы отладки и эксплуатации оружия, овладевать техникой производства выстрела, а также сознательно работать с прицелом, правильно анализировать результаты своей стрельбы.
