РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА №2

РАСЧЁТ ВАЛА НА КРУЧЕНИЕ

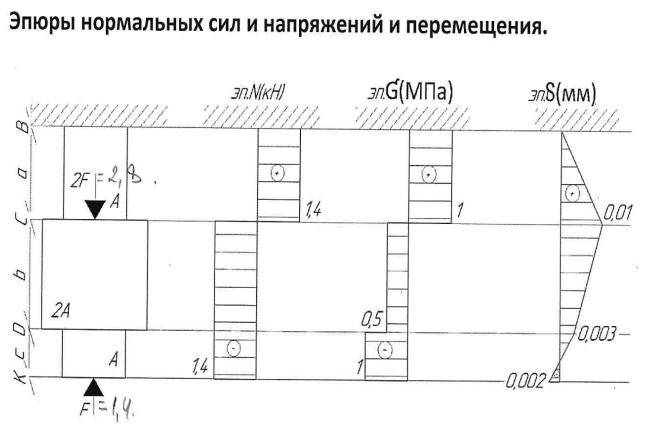

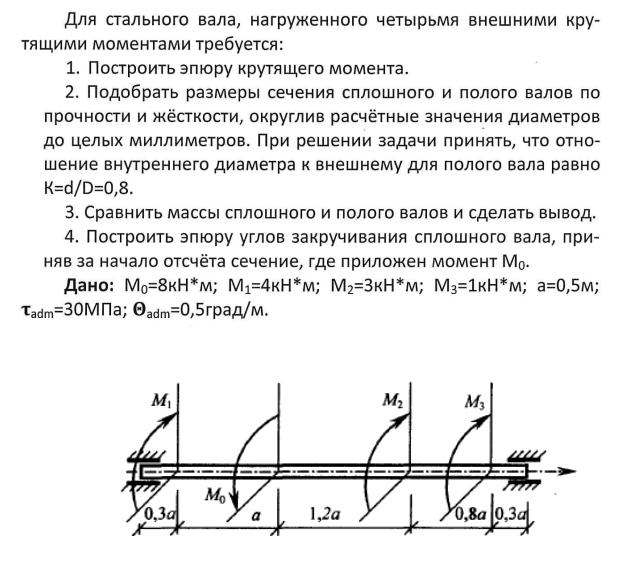

Задание:

7

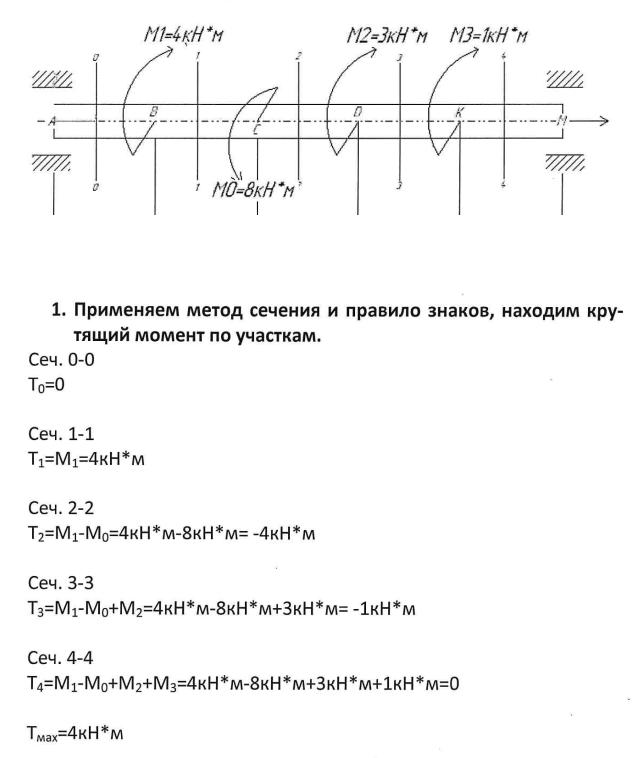

Решение:

8

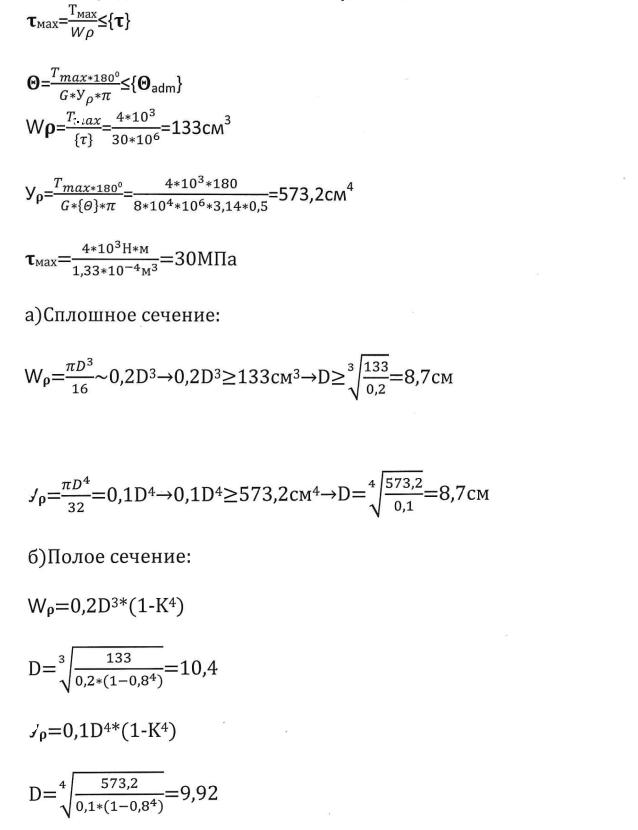

2. Производим подбор сечения из условия прочности и условия жесткости.

9

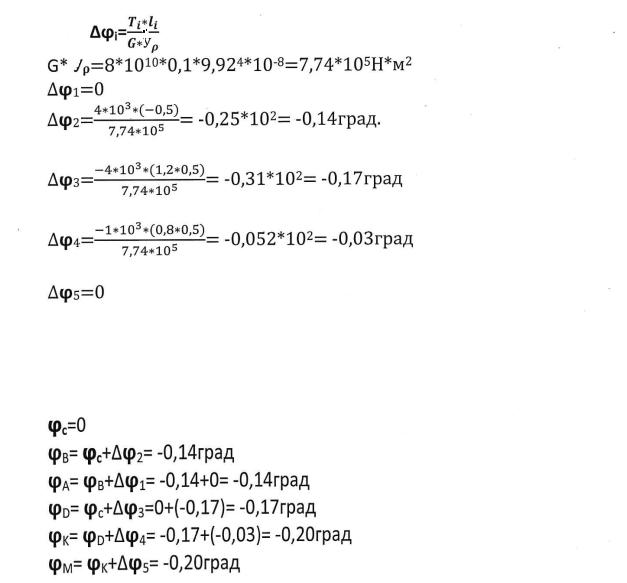

3. Вычисляем углы закручивания отдельных участков вала.

Значение крутящего момента Т берем с эпюры Т с учетом знака. Учитываем и знак длин отрезков li: для сечений, лежащих слева от условно неподвижного сечения С, принимаем знак (-), справа – знак (+).

4.Определяем углы поворота характерных сечений относительно условно неподвижного сечения С.

10
