Материал: Пример+выполнения+РГР+Сопромат+2020

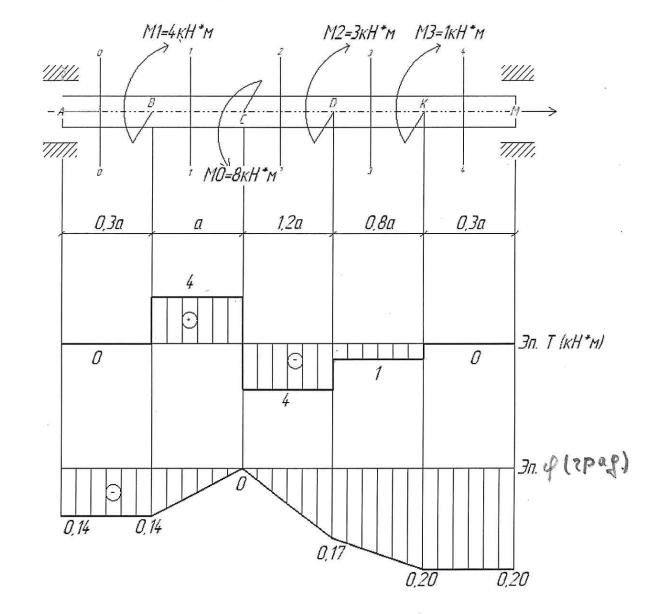

5. Принимая во внимание линейную зависимость угла закручивания по длине участка, строим эпюру углов закручивания φ сечений вала.

11

РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА №3

ПОСТРОЕНИЕ ЭПЮР ПОПЕРЕЧНЫХ СИЛ, ИЗГИБАЮЩИХ МОМЕНТОВ И РАСЧЕТ СТАТИЧЕСКИ ОПРЕДЕЛИМОЙ БАЛКИ НА ПРОЧНОСТЬ

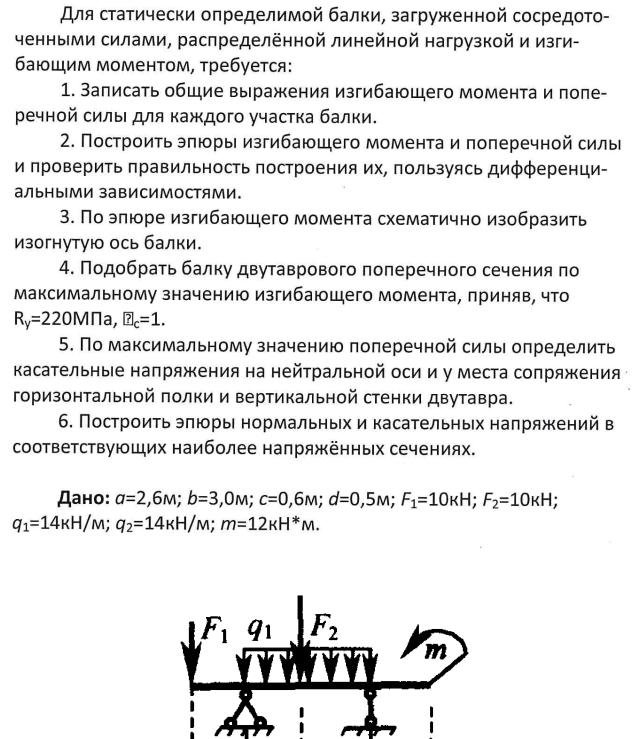

Задание:

12

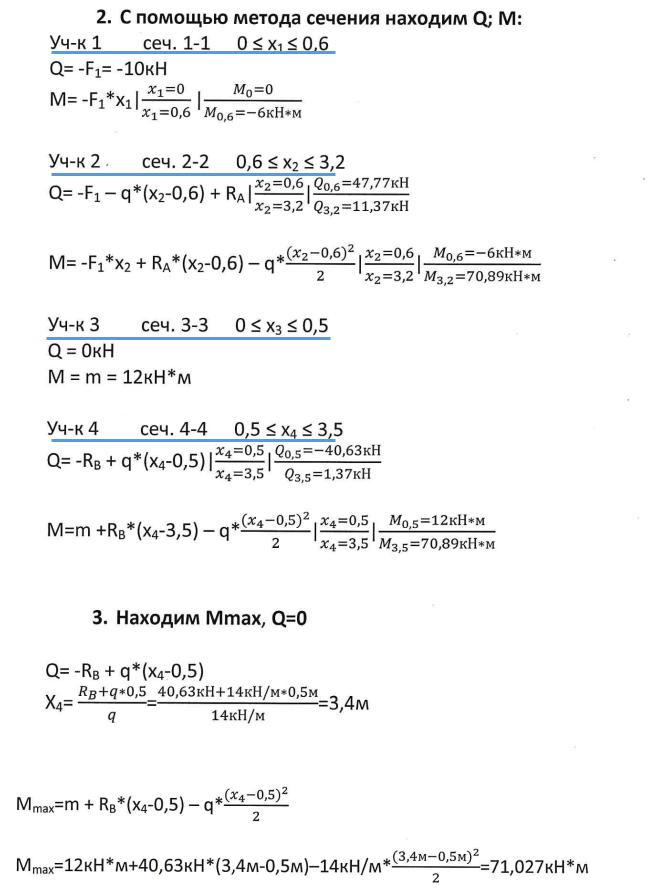

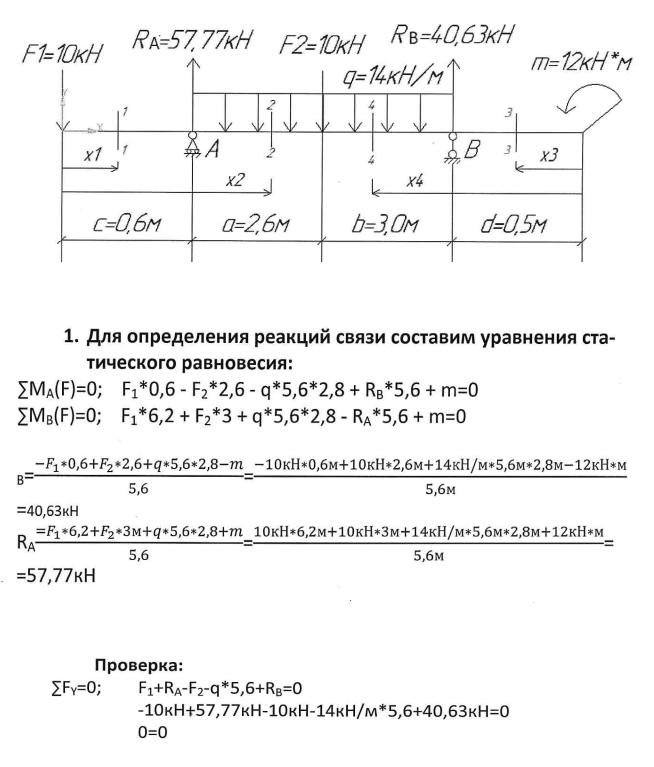

Решение:

13

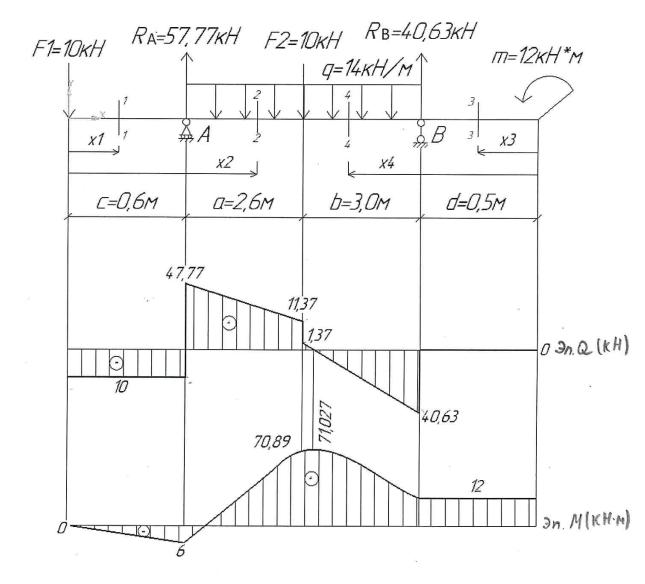

По результатам вычислений строим эпюру поперечной силы Q и эпюру изгибающего момента M, откладывая положительные значения вверх,

отрицательные – вниз относительно оси балки.

15
