Курсовая работа (т): Привод транспортера

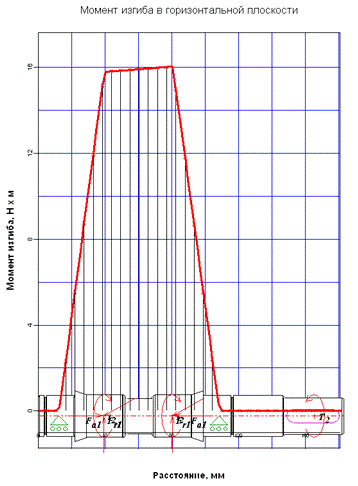

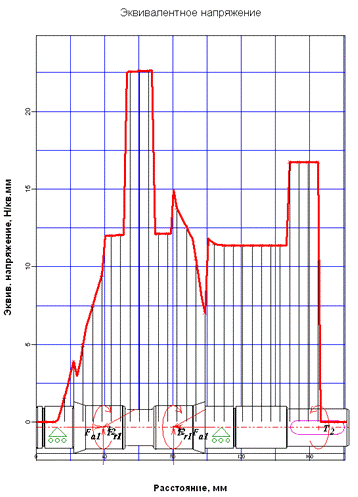

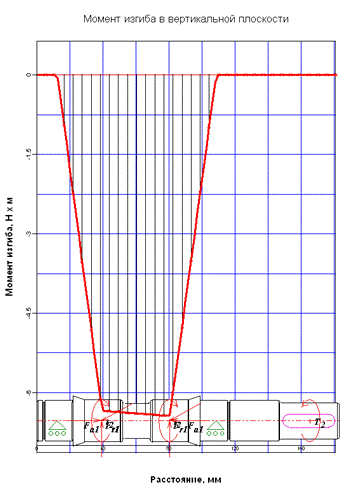

Осевые силы

Моменты кручения

Реакции в опорах

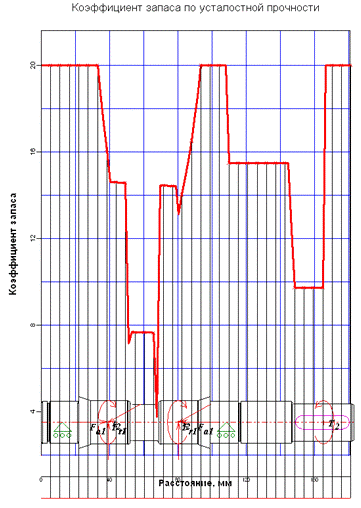

Вывод: на быстроходном валу опасным сечением является участок между полушевронами, где концентратором напряжений является галтельный переход, и коэффициент запаса составляет 3,5.

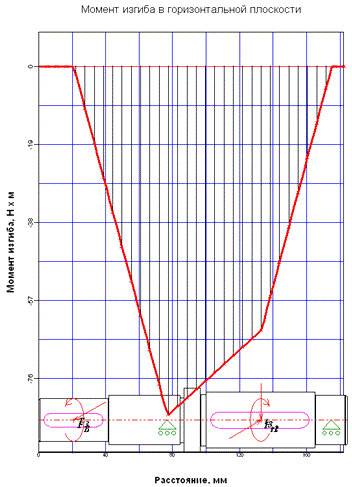

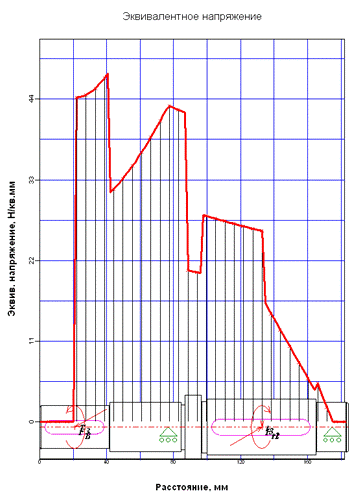

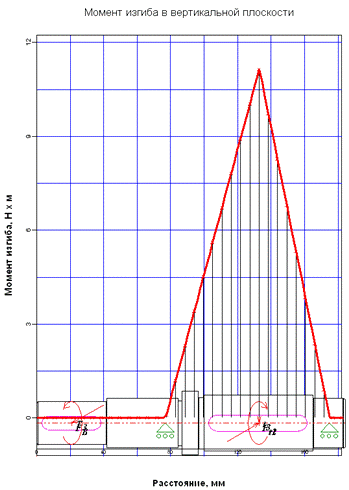

8.2 Проверка тихоходного вала редуктора

Таблица 6: Нагрузки

Радиальные силы

Моменты кручения

Реакции в опорах

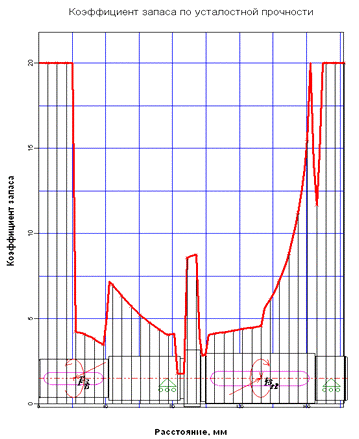

Вывод: на тихоходном валу опасными сечениями являются выходной участок вала, где концентратором напряжений является шпоночный паз, и коэффициент запаса составляет 3,4, переходный участок вала от места под подшипник к бурту подшипника, где концентратором напряжений является канавка, а коэффициент запаса составляет 1,8, и участок перехода от места под колесо к бурту колеса, где концентратором напряжений является канавка, а коэффициент запаса составляет 2,8.

9    Проверочный расчёт шпонок

Шпонка под полумуфтой:

Условие прочности:

 - окружная сила на валу;

 - допускаемое напряжение на смятие /3, с. 170/;

 - площадь смятия;

здесь:

 - рабочая длина шпонки;

 - высота шпонки;

 - глубина шпоночного паза;

 - длина шпонки;

 - толщина шпонки.

Условие выполняется.

Шпонка под шевронным колесом:

Условие прочности:

 - допускаемое напряжение на смятие/3, с. 170/;

 - площадь смятия;

здесь:

 - рабочая длина шпонки;

 - высота шпонки;

 - глубина шпоночного паза;

 - длина шпонки;

 - толщина шпонки.

Условие выполняется.

Шпонка под звёздочкой:

Условие прочности:

 - окружная сила на червячном колесе;

 - допускаемое напряжение на смятие при использовании стальной ступицы цепной звездочки/3, с. 170/;

 - площадь смятия;

здесь:

 - рабочая длина шпонки;

 - высота шпонки;

 - глубина шпоночного паза;

 - длина шпонки;

 - толщина шпонки.

Условие выполняется.

привод транспортер редуктор электродвигатель

10  Проверочный расчет подшипников на долговечность

Для каждой из двух пар подшипников для расчета выберем наиболее нагруженный подшипник. Номинальную долговечность (ресурс) подшипника в часах вычислим по формуле

, ч

где С - динамическая грузоподъемность по каталогу, Н;

P - эквивалентная нагрузка, Н;

p - показатель степени для радиально упорных шарикоподшипников равен 3, для роликоподшипников 10/3 /3, с. 211/;

n - частота вращения, об/мин.

,

где Fr - радиальная сила, действующая на подшипник, Н;

V - коэффициент вращения кольца, V=1 /5, с. 106/;

Кб - коэффициент безопасности, Кб=1,2 /5, с. 107 таблица 7,4/;

Кт - температурный коэффициент, Кт=1 /5, с. 107/.

На быстроходном валу используются роликоподшипники радиальные 32205 А ГОСТ 8328 - 75 с С=28,6 кН/3, с. 397/.

Более нагружен левый подшипник с Fr =630 Н /с. 30/, тогда Р=756 Н, и

 ч,

что превышает заданный ресурс редуктора равный 10000 ч.

На тихоходном валу используются радиальные шарикоподшипники легкой серии 80206 ГОСТ 8338 - 75 с С=19,5 кН /3, с. 393/.

Более нагружен левый подшипник с Fr =1904 Н /с. 35/, тогда Р=2284,8 Н, и

 ч,

что превышает заданный ресурс редуктора равный 10000 ч.

11  Проверочный расчёт стяжных винтов подшипниковых узлов

Стяжные винты рассчитывают на прочность по эквивалентным напряжениям на совместное действие растяжения и кручения , :

 - расчётная сила затяжки винтов;

здесь:

 - сила воспринимаемая одним стяжным винтом,

где

 Н - большая из реакций в вертикальной плоскости в опорах подшипников тихоходного вала /с. 35/;

- коэффициент затяжки /7 с 114/;

 - коэффициент основной нагрузки /7 с 114/.

 - площадь опасного сечения винта;

 - расчётный диаметр винта, где

 - наружный диаметр винта; - шаг резьбы.

 - допускаемое напряжение при неконтролируемой затяжке /7 с 112/.

 - предел текучести /6, с. 86/.

Условие выполняется.

12  Тепловой расчёт редуктора

Температура масла  в корпусе шевронной передачи при непрерывной работе без искусственного охлаждения определяется по формуле:

где:

 - температура воздуха вне корпуса редуктора;

 - мощность на быстроходном валу редуктора;

 - К.П.Д. редуктора;

 - коэффициент теплопередачи/3, с. 256/;

 - площадь теплоотдающей поверхности корпуса редуктора;

 - коэффициент учитывающий теплоотвод в фундаментную плиту или раму/3, с. 256/;

 - допускаемая температура масла.

13  Сборка редуктора

Перед сборкой внутреннюю полость корпуса редуктора тщательно очистить и покрыть маслостойкой красой.

Сборку производить в соответствии со сборочными чертежами редуктора, начиная с узлов валов:

на ведущий вал насадить маслоотражающие кольца и шарикоподшипники, предварительно нагретые в масле до температуры 80-100 0 С;

в ведомый вал заложить шпонку 10×8×56 и напрессовать зубчатое колесо до упора в бурт вала; затем надеть распорную втулку и установить шарикоподшипники, предварительно нагретые в масле;

на ведущем валу установить упорные кольца, установить упорные кольца в основание корпуса для фиксации внешних колец подшипников ведущего вала.

Собранные валы уложить в основание корпуса редуктора и надеть крышку корпуса, покрыв предварительно поверхность стыка крышки и корпуса спиртовым лаком. Для центровки установить крышку на корпус с помощью двух конических штифтов; затянуть болты, крепящие крышку к корпусу.

После этого установить распорные втулки между крышками ведущего вала и подшипниками, вложить манжеты в открытые крышки, установить крышки на свои места, проложив между ними и корпусом редуктора картонные прокладки. Проверить проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки) и закрепить крышки винтами.

Далее на концы валов в шпоночные канавки заложить шпонки.

Затем ввернуть пробку маслоспускового отверстия с прокладкой и жезловый маслоуказатель.

Ввернуть рым-болт в крышку корпуса.

Залить в корпус масло и закрыть смотровое отверстие крышкой с прокладкой из наполненной резины, закрепить крышку ботами.

Собранный редуктор обкатать и подвергнуть испытанию на стенде по программе, установленной техническими условиями.

Список используемой литературы

1. Кинематический расчет силового привода: Методические указания по курсовому проектированию для студентов инженерно-технических специальностей / Решетов С.Ю., Клещарева Г.А., Кушнаренко В.М. - Оренбург: ГОУ ОГУ, 2005. - 29 с.

. Передачи зубчатые цилиндрические: Методические указания по расчету закрытых и открытых цилиндрических эвольвентных передач для студентов инженерно-технических специальностей в курсовых и дипломных проектах / Ковалевский В.П., Решетов С.Ю., Сейтпанов С.Т. - Оренбург: ГОУ ОГУ, 2005. - 45 с.

. Курсовок проектирование деталей машин: Учебное пособие для учащихся машиностроительных специальностей техникумов / С.А. Чернавский, К.Н. Боков, И.М. Чернин и др. - 2-е изд., перераб. и доп. - Машиностроение,1988. - 416 с.: ил.

. Расчет открытых передач: Методические указания, предназначенные для выполнения расчета открытых цепных, зубчатых и клиноременных передач в курсовых проектах (работах) для студентов немеханических специальностей / Р.Н. Узяков, В.Г. Ставишенко, Ю.А. Чирков, Н.Ф. Васильев. - Оренбург: ГОУ ОГУ, 2004.-20 с.

. Конструирование узлов и деталей машин: Учеб. пособие для студ. техн. спец. вузов / П.Ф.Дунаев, О.П.Леликов. - 8-е изд., перераб. и доп. - М.: Издательский центр «Академия», 2003. - 496 с.

. Справочник конструктора-машиностроителя: / Анурьев В.И. В 3-х т. Т. 1. - 5-е изд., перераб. и доп. - М.: машиностроение,1978. - 728с.: ил.

. Детали машин: Учебник для студентов машиностроительных и механических специальностей вузов. / Решетов Д.Н.- 4-е изд., перераб. и доп. - М.: Машиностроение, 1989. - 497 с.: ил.

. Курсовое проектирование деталей машин: Учебное пособие для технических техникумов / А.Е. Шейнблит.- Москва: Высшая школа, 1991.-432 с.
