Материал: Проблемы обеспечения надежности и качества приборов, устройств и систем. сборник научных трудов. Муратов А.В., Макаров О.Ю

Для трассировки используем проводники шириной 0,5 мм и более, диаметр крепёжных отверстий 1 мм, диаметр переходных отверстий 0,8мм. Для крепления элементов на плату, необходимо сделать отверстия диаметром 1 мм, допускается 0,8 мм. И крепёжные отверстия диаметром 2,5 мм для крепления платы к корпусу.

После завершения трассировки и прокладки полигонов получаем печатную плату с установленными и скомпонованными на ней элементами. Трассировка платы представлена на рис. 3 и рис. 4. Сборка печатной платы представлена на рис. 5.

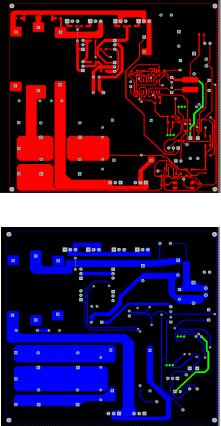

Рис. 3. Трассировка TOP слоя

Рис. 4. Трассировка TOP слоя

141

Рис. 5. Сборка печатной платы

Заключение

В ходе выполнения данной работы был разработан двухполярный, импульсный блок питания для усилителя АВ класса с входным напряжением 12 вольт. Благодаря работе на частотах 65-70Кгц обладает низким уровнем помех это позволяет найти широкое применение в производстве усилителей звука. Благодаря наличию схемы обратной связи, выход блока питания полностью стабилизирован. Схема блока питания была промоделирована в программной среде, а затем была изготовлена плата. Были рассмотрены различные разновидности блоков питания и выбран наиболее подходящий, который найдет широкое применение не только в сфере аудио усилителей.

Литература

1.Селф Д.Проектирование Усилителей Мощности Звуковой Частоты. Третье Издание, 2009. – 62 с.

2.Браун М. Источники питания. Расчет и конструиро-

вание (2007). – 63 с.

3.Кашкаров А. П.Импульсные источники питания: схемотехника и ремонт. – 48 с.

4.Пауль Хоровиц (Paul Horowitz), Уинфилд Хилл

(Winfield Hill).Искусствосхемотехники. (The Art of Electronics).

Издание 6-е.-146 с.

142

5.Пауль Хоровиц (Paul Horowitz), Уинфилд Хилл

(Winfield Hill).Искусствосхемотехники. (The Art of Electronics). Издание 7-е.-111-123 с

6.Муратов А.В. Проблемы обеспечения надежности и качества приборов, устройств и систем: сборник научных трудов / А.В. Муратов, О.Ю. Макаров. – Воронеж, Воронежский государственный технический университет. – 2019. – С. 133.

Воронежский государственный технический университет

143

УДК 621.9

ПРИЕМНИК И ПЕРЕДАТЧИК ДЛЯ СПОРТИВНОГО ОРИЕНТИРОВАНИЯ НА МЕСТНОСТИ

А.В. Турецкий, О.Н. Чирков, Л.Н. Чиркова

В работе представлено описание функционирования и конструкторское исполнение комплекта устройств по спортивному ориентированию – приемника и передатчика.

Ключевые слова: приемник, передатчик, сигнал.

Комплект устройств по спортивному ориентированию состоит из передатчика и приемника. По сценарию игры передатчик маскируется в труднодоступном месте и с помощью приемника его предполагается найти.

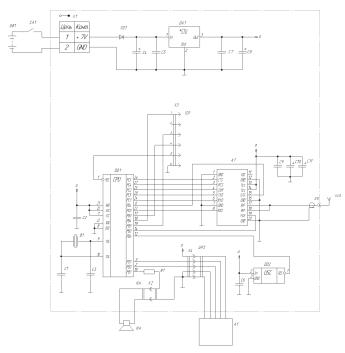

Рис. 1. Схема передатчика

144

Схема модуля передатчика представлена на рис.1. Управление передатчиком осуществляется посредством микроконтроллера DD1. К микроконтроллеру подключен GPS приемник А1 (NL-501ETTL Navilock) с которого снимаются координаты, где расположен передатчик. С заданной периодичностью микроконтроллер координаты выдает в эфир через радиомодуль RC 1280HP фирмы Radiocrafts, настроенный на частоту 868 МГц.

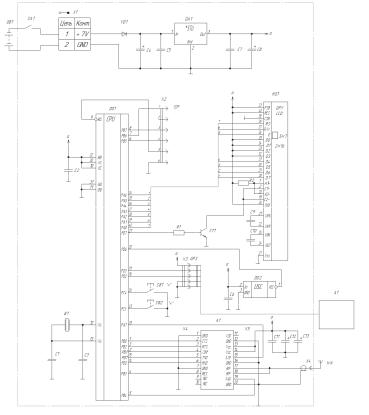

Рис. 2. Схема приемника

Питается передатчик от встроенной аккумуляторной батареи GB1, напряжением 7 В. Микросхема стабилизатора формирует 3,3 В, необходимые для работы микроконтроллера, радиомодуля и GPS приемника.
