Материал: Проблемы обеспечения надежности и качества приборов, устройств и систем. сборник научных трудов. Муратов А.В., Макаров О.Ю

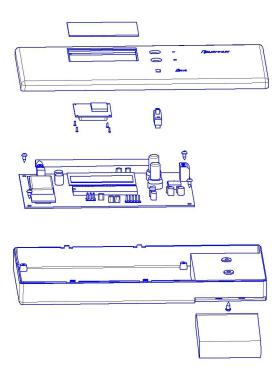

Рис. 3. Приемник, внешний вид

Схема электрическая приемника представлена на рис. 2. Устройство имеет схожую схемотехнику, однако в него добавлен ЖК индикатор HG1, необходимый для отображения координат искомого передатчика.

С помощью кнопок SB1, SB2 задается режим работы приемника. У устройства есть функция приема разной служебной информации от передатчика. Так, например, если напряжение передатчика понизится менее заданного предела, то это сразу же передается в эфир и отображается на индикаторе приемника. Приемник состоит из корпуса крышки, платы, стекла защитного, планки.

Корпус и крышка изготавливаются из сополимера АБС- 2020-30 черный, рец. 901, 1с ТУ 2214-019-00203521-96. Внеш-

ний вид приемника представлен на рис 3.

146

Передатчик имеет схожую конструкцию, его внешний вид в разобранном состоянии представлен на рис. 4.

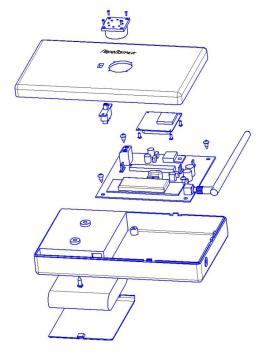

Рис. 4. Передатчик, внешний вид

У устройства есть функция подачи звукового сигнала при получении запроса от приемника. Этот режим облегчает поиск устройства. По сценарию игры его можно запретить. Сигнал формирует микроконтроллер и выдает его на пьезоизлучатель HA1.

В дальнейшем усовершенствовании устройства предложенного радиомаячка для спортивного ориентирования можно рассмотреть увеличение функциональных возможностей прибора, например, увеличение дальности работы.

Литература

1. Основы измерений. Датчики и электронные приборы: учебное пособие / Клаассен К. Изд.: Интеллект, 2012 г. 352 с.

147

2.Проектирование и технология радиоэлектронных средств: разработка конструкции изделий РЭС: учеб. пособие / И.А. Бейнар, В.А. Муратов, Л.С. Очнева, А.А. Соболев. Воронеж: ГОУВПО «Воронежский государственный технический университет», 2006. Ч. 1. 147 с

3.Оптимизация конструкции диэлектрического обтекателя антенны Вивальди по критерию максимизации ее коэффициента усиления в сверхширокой полосе частот / Ашихмин А.В., Пастернак Ю.Г., Самодуров А.С., Чопоров О.Н. // Вестник Воронежского государственного технического университета. 2005. Т. 1. № 8. С. 91-97

4.Чирков О.Н. Эффективный алгоритм динамического распространения пилот-сигналов для оценки канала радиосвязи

вмногоантенных системах MIMO с ортогональным частотным уплотнением OFDM // Радиотехника. 2019. Т. 83. № 6 (8). С. 163-168.

5.Чирков О.Н. Актуальные подходы к оценке канала радиосвязи в системе подвижных абонентов с высокой скоростью перемещения // Вестник Воронежского государственного технического университета. 2019. Т. 15. № 6. С. 89-93.

6.Чирков О.Н., Кузнецова А.О. Итеративная методика помехоустойчивого приема QAM-сигналов // Вестник Воронежского государственного технического университета. 2019. Т. 15. № 4. С. 84-88.

7.Свиридова И.В., Чирков О.Н., Бобылкин И.С. Опти-

трудов. Воронеж, 2018. С. 120-124.

Воронежский государственный технический университет

148

УДК 621.9

КОНСТРУКТОРСКОЕ ИСПОЛНЕНИЕ ПРИЕМНОГО И ПЕРЕДАЮЩЕГО ТРАКТА АНТЕННОГО КОММУТАТОРА

А.В. Турецкий, О.Н. Чирков, Л.Н. Чиркова

В работе представлено описание функционирования и конструкторское исполнение антенного коммутатора. Конструкция антенного коммутатора состоит из блока передатчика, установленного возле трансивера, блока приемника, расположенного в непосредственной близости от антенн, и блока коммутации, содержащим ВЧ реле, которые собственно и выполняют коммутацию антенн.

Ключевые слова: антенна, передатчик, приемник, коммутатор.

Блок передатчика соединен с блоком приемника с помощью трех проводов (при необходимости можно применить и беспроводную передачу, так как «протокол» передачи пакета помехозащищен), по ним же подается и питание на ВЧ реле. Имеется возможность одновременной коммутации двух антенн. При отключении питания с контроллера все антенны заземляются. В основе схемы применен PIC контроллер фирмы «Microchip» PIC16F84A довольно распространенный и недорогой.

Схема блока передатчика содержит сдвоенный семисегментный светодиодный индикатор HG1, который служат для отображения включенной антенны. Код включенной антенны подается на индикацию через порт RB микроконтроллера DD1 и преобразователи DD2, DD3. Значения на каждом разряде индикатора указывают на номер включенной антенны с 1 по 9, Значению 0 соответствует, что антенна отключена. Например, на индикаторе высвечивается 20 это значит 1 канал включен на 2 антенну, второй выключен, 22 - оба канала в работе, две вторых антенны подключены и т.д.

149

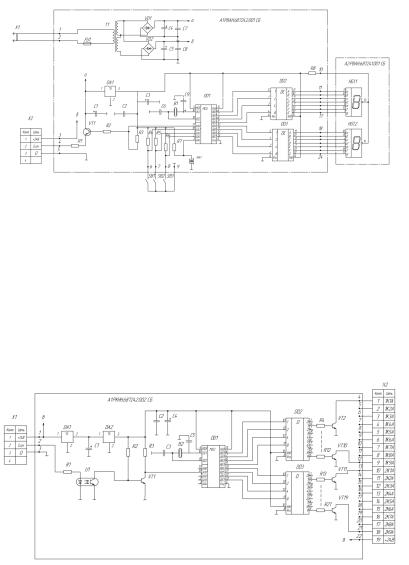

Рис. 1. Схема блока передатчика

Кнопками SВ1, SВ2 осуществляется переключение антенн, одновременное нажатие этих двух клавиш переключает номер канала. Кнопка SВ3 служит для занесения текущего состояния включенных или отключенных антенн в память, таким образом, чтобы при выключении питания и последующем включении были подключены именно эти антенны. Применение кварцевого резонатора В1 обусловлено необходимостью выдержки заранее обусловленными временными интервалами при передаче пакета на блок приемника.

Рис. 2. Схема блока приемника

Пьезокерамический излучатель HA1 служит для озвучивания нажатия клавиш и выполняемых действий. Резистором R1

150
