Курсовая работа (т): Проектирование блока обработки данных в структурном базисе серии К1804ВС2

При отсутствии подачи электроэнергии к памяти этого типа происходит разряд конденсаторов, и память опустошается (обнуляется). Для поддержания необходимого напряжения на обкладках конденсаторов ячеек и сохранения их содержимого, их необходимо периодически подзаряжать, прилагая к ним напряжения через коммутирующие транзисторные ключи. Такое динамическое поддержание заряда конденсатора является основополагающим принципом работы памяти типа DRAM и называется регенерацией памяти.

В рамках курсового проектирования использовались микросхемы KM44C1000D производства компании Samsung Electronics (организация 1M х 4бит). Таким образом, использование этих микросхем позволило обойтись всего 8 корпусами для достижения необходимой конфигурации памяти. Для работы построенной памяти был выбран контроллер Renesas H8S/2377R.

Рисунок 5.1 - условное обозначение микросхемы памяти

Таблица 5.1 - описание выводов микросхемы ОП

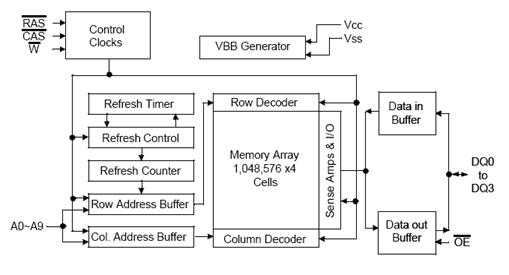

Рисунок 5.2 - структурная схема микросхемы памяти КМ 44С 100D.

5.2 Работа динамического ОЗУ

Адрес в микросхему вводится через контроллер, который автоматически генерирует необходимые сигналы для выбора необходимой строки и столбца. По линиям адреса вводится адрес и фиксируются. Внутри микросхемы имеются регистры-защелки для хранения адреса строки и столбца, а также регистр-защелка для фиксации данных.

Цикл обращения к памяти начинается по сигналу RAS, при этом стробируется адрес строки, дешифрируется и выбирается одна из строк матрицы в регистр-защелку строки (информация в выбранной строке разрушается).

По сигналу CAS адрес из линий адреса стробируется в регистр-защелку адреса столбца, который после дешифрации выбирает соответствующий элемент из регистра строки. При пассивном WE (чтение) выбранный разряд появляется на входе DQ, при активном WE (запись) входной сигнал DQ заменяет выбранный разряд. Цикл обращения к ОЗУ заканчивается, когда RAS становится пассивным, после чего происходит перезаряд выбранной строки - копирование данных из регистра строки в соответствующую строку матрицы.

Поскольку обращения (запись или чтение) к различным ячейкам памяти обычно происходят в случайном порядке, то для поддержания сохранности данных применяется регенерация (Memory Refresh - "освежение" памяти) - регулярный циклический перебор ее ячеек (обращение к ним) с холостыми циклами. Регенерация в микросхеме происходит одновременно по всей строке матрицы при обращении к любой из ее ячеек. Максимальный период обращения к каждой строке (refresh time) для гарантированного сохранения информации у современной памяти лежит в пределах 16 мс.

Циклы регенерации могут организовываться разными способами. Для регенерации спроектированной памяти была использована регенерация без импульса CAS, сокращенно именуемый ROR (RAS Only Refresh - регенерация только импульсом RAS). В этом цикле для регенерации информации в одной строке адрес очередной регенерируемой строки выставляется контроллером памяти и подается сигнал RAS при пассивных CAS и WE. По этому сигналу строка матрицы копируется в регистр-защелку строки, а по спаду RAS строка восстанавливается. Порядок перебора регенерируемых строк последовательный.

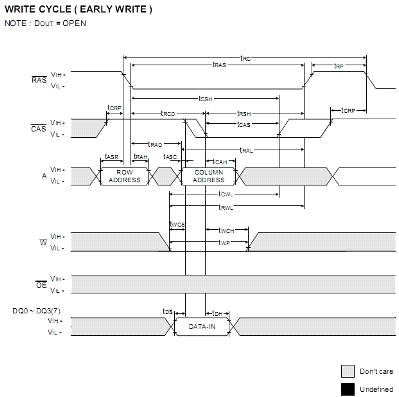

Рисунок 5.3 - Временная диаграмма режима записи

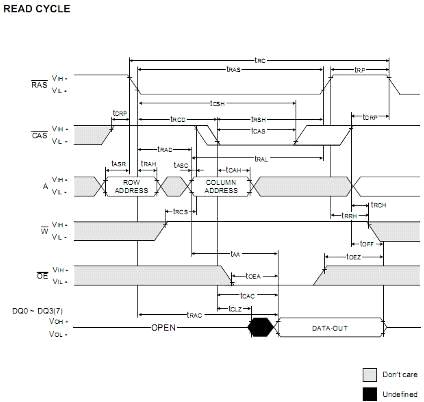

Рисунок 5.4 - Временная диаграмма режима чтения

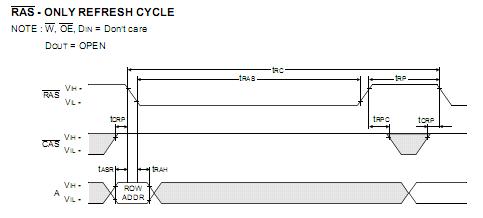

Рисунок 5.5 - Временная диаграмма режима регенерации

.3 Контроллер ОП

Контроллер динамической памяти предназначен для полного управления работой памяти. Как описано выше, адрес памяти условно разбит на две части: адрес строк и адрес столбцов. Адреса передаются поочередно вместе со стробирующими сигналами подачи адреса. Так же контроллер условно "открывает" и "закрывает" двунаправленную шину данных. Внутри контролера находятся три основные цепи - это чтения, записи и регенерации. Цепи чтения и записи устанавливают необходимые сигналы активности входа/выхода микросхем памяти, а так же подают в необходимом порядке адрес и стробирующие сигналы. Цепь регенерации блокирует подачу сигнала строба по столбцам, а в это время активирует строб перебора по строкам и передает управление адресом на счетчик. Счетчик, который находится в цепи регенерации, необходим для перебора двоичных адресов по строкам памяти. По этим адресам из счетчика будет проводиться регенерация соответствующих строчек. Основа логики контроллера лежит на сигналах с шины. Наиболее важны сигналы индикации записи/чтения, строба адреса и синхронизации.

В рамках курсового проекта был выбран контроллер марки Renesas H8S/2377R, который выполняет все описанные выше действия.

Рисунок 5.6 - условное графическое изображение контроллера

Таблица 5.2 - назначение выводов контроллера

6. Интерфейс шины процессор - память: ISA

Связь между процессором и модулем динамического ОЗУ необходимо выполнить с помощью стандартного интерфейса. Для адресации заданного объема оперативной памяти 4 МБ при четырехбайтовом слове наиболее подходящей оказалась системная магистраль ISA. Она имеет 20 разрядов адреса и 16 разрядов данных. Системная магистраль предназначена для обмена данными между центральным процессором и оперативной памятью.

Так как разрядность канала данных шины равна 16 разрядам, а длина слова ОП равна 32 разряда, то существует необходимость передачи данных через шину за два цикла. Это реализуется с помощью временного хранения половины слова ОП в регистре и последующей его передачи, по завершении передачи первой половины.

Подобным же образом организован и прием данных для записи в ОП. Сначала передается первая часть слова, которая записывается в регистр для временного хранения, затем передается вторая часть слова, после чего уже происходит запись данных.

Таблица 6.1 - описание сигналов шины.

Заключение

В ходе курсового проектирования был сформирован блок обработки дынных в заданном архитектурном базисе, а также - приведены чертежи его основных блоков. При проектировании были использованы различные подходы построения цифровых устройств, в случаях, когда микросхему невозможно было подобрать, применялись эквивалентные схемы, собранные на других микросхемах.

Таким образом, по завершении курсового проектирования был разработан блок обработки данных в заданном структурном базисе с небольшими отступами от него, где это было необходимо. По завершении были представлены чертежи и документация, описывающая проделанную работу.

Список использованных источников

1.   Аверьянов Н.Н., Березенко А.И., Борщенко Ю.И. и др.; Под ред. Шахнова В.А. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. - М.: Радио и связь, 1988. - 368 с.: ил. ISBN 5-256-00371-2

2.      Райхлин В.А. Основы цифровой схемотехники.: Учебное пособие для вузов. Казань: Изд-во Казан. гос. тех. ун-та, 2000. - 352 с. ISBN 5-7579-0311-2

.        Аванесян Г.Р., Левшин В.П. Интегральные микросхемы ТТЛ, ТТЛШ: Справочник. - М.: Машиностроение, 1993. - 256 с.: ил. ISBN 5-217-02604-9

.        Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 5. - М.: КубК-а, 1997. 608 с.: ил. ISBN 5-85554-158-4

.        Интерфейсы систем обработки данных: Справочник/А.А. Мячев, В.ЯН. Степанов, В.К. Щербо; Под ред. А.А. Мячева.- М.: Радио и связь, 1989.- 416 с.

Приложение A

Рисунок A1 - структурная схема БОД

Приложение B

Описание схемы К 1804ВС 2

Рисунок B1 - Схема электрическая структурная МПС К 1804ВС 2

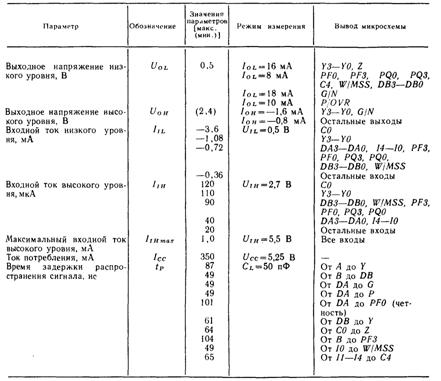

Таблица B1 - Основные электрические параметры МПС

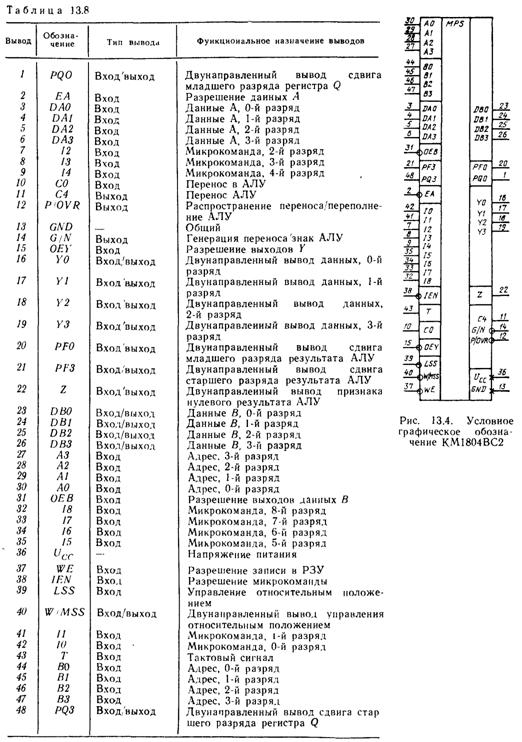

Таблица B2 - назначение выводов К 1804ВС 2

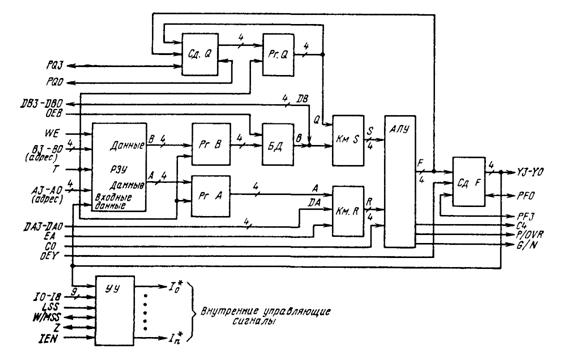

Рисунок B2 - функциональная схема ОА

Приложение C. Описание схемы К 1804ВР 1

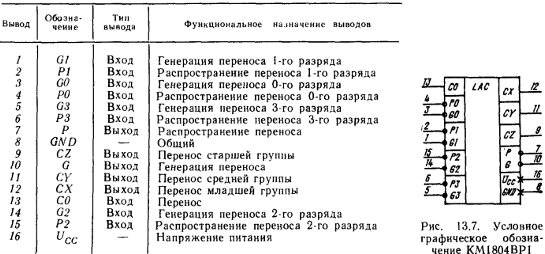

Талица C1 - назначение выводов К 1804ВР 1

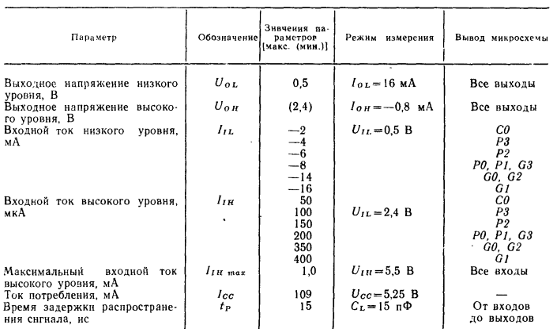

Таблица С2 - основные электрические параметры

Приложение D. Описание схемы К 1804ИР 2

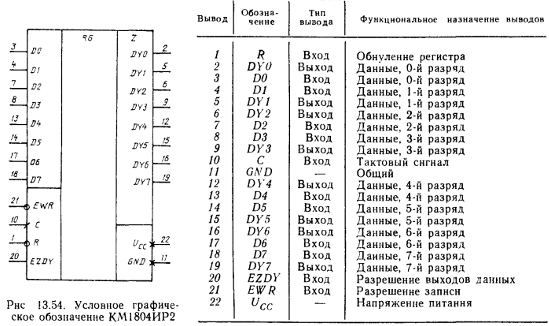

Таблица D1 - назначение выводов К 1804ИР 2

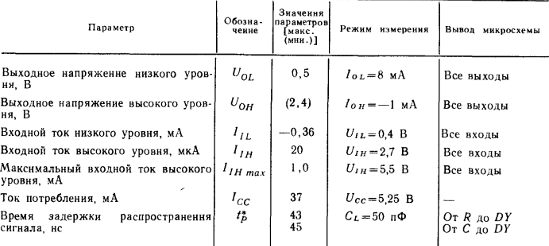

Таблица D2 - основные электрические параметры К 1804ИР 2

Приложение E. Описание схемы К 155КП 7

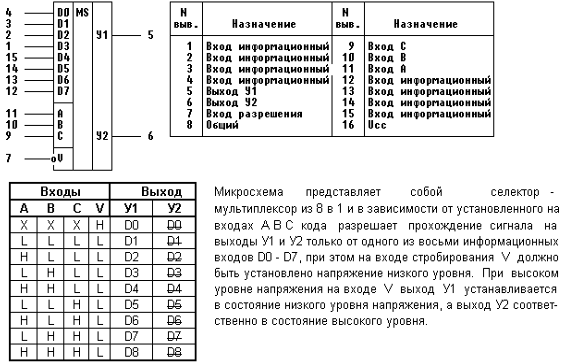

Таблица E1 - обозначение выводов К 155КП 7

Приложение F. Описание схемы К 155ИД 3

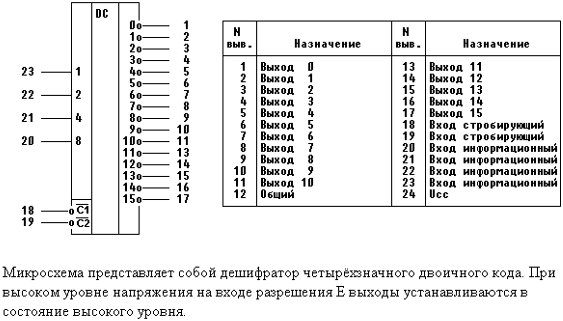

Таблица F1 - обозначение выводов К 155ИД 3

Приложение G. Описание схемы К 1804ВУ 4

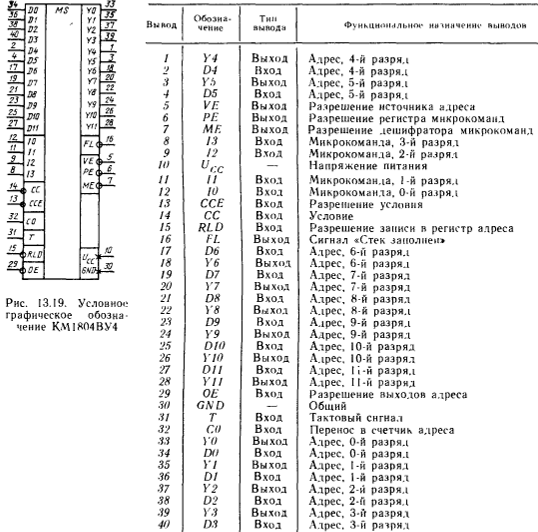

Таблица G1 - назначение выводов К 1804ВУ 4

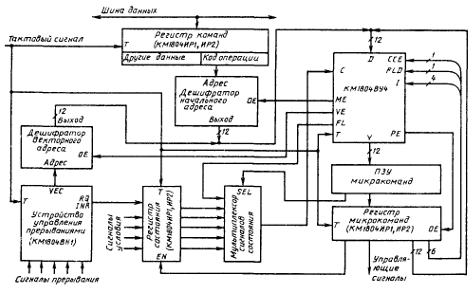

Рисунок G1 - общая структура УА

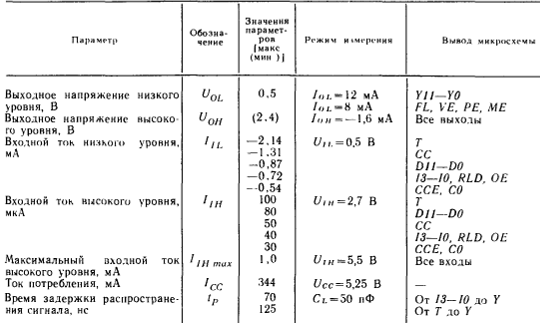

Таблица G2 - основные электрические характеристики схемы

Приложение H

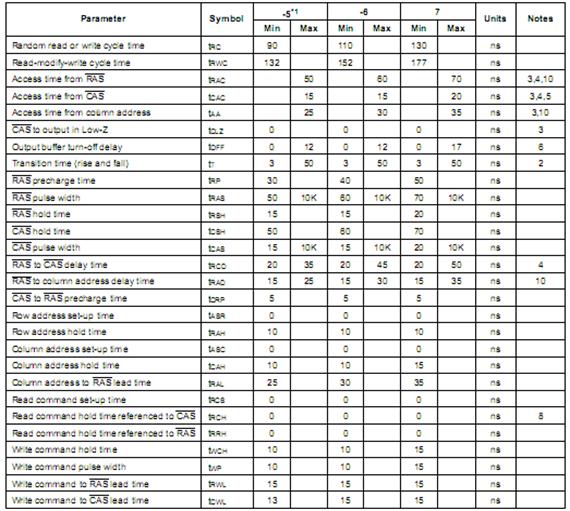

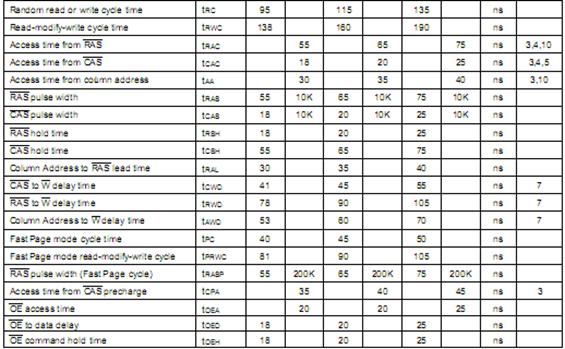

ТаблицаH1 - Динамические характеристики KM44C1000D

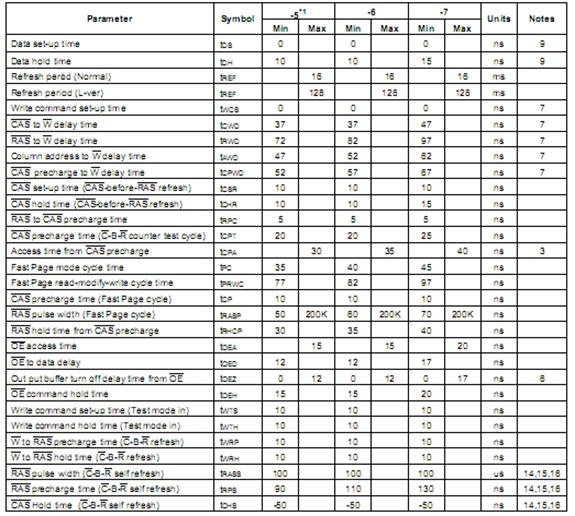

Продолжение таблицы H1 - Динамические характеристики KM44C1000D

Продолжение таблицы H1 - Динамические характеристики KM44C1000D
