Курсовая работа (т): Проектирование жилого дома в Чите

Проектирование жилого дома в Чите

Содержание

. Архитектурно-строительный раздел

.1 Исходные данные для проектирования

.2 Объемно-планировочное и конструктивное решение здания

.3 Конструктивные элементы

.3.1 Фундаменты

.3.2 Стены

.3.3 Каркас здания

.3.4 Колонны

.3.5 Перекрытия

.3.6 Полы

.3.7 Окна и двери

.3.8 Перегородки

.3.9 Лестницы

.3.10 Крыша

.4 Наружная и внутренняя отделка

.5 Инженерное оборудование здания

.6 Технико-экономические показатели проекта

Приложение А. Экспликация полов

Приложение Б. Спецификация заполнения проёмов

Приложение В. Спецификация сборных железобетонных элементов

Введение

В нашей стране монолитное строительство домов <#"728860.files/image001.gif">

Рисунок 1 - Сечение фундамента

.3.2 Стены

Стены в курсовом проекты приняты:

наружные - навесные толщиной 650 мм;

внутренние - кирпичные толщиной 380 мм, кирпич керамический одинарный.

Рисунок 2 - Разрез навесной стены

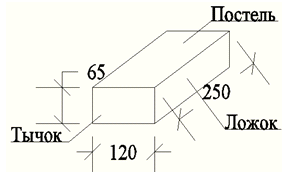

Рисунок 3 - Кирпич керамический одинарный

Теплотехнический расчет наружной стены

Район строительства г. Чита

Жилой дом

Режим помещений - нормальный  Схема конструкции стены - навесная стенав = +16°Сот.пер. = -11,4°Сот.пер. = 242сут.

*По приложению 1,2 СНиП-3-79* определяют условия эксплуатации Чита-зона влажности 3 - сухая, условия эксплуатации - А

Требуемое сопротивление теплопередаче стены является функцией числа градусов в сутки отопительного периода (ГСОП):

ГСОП=( tв-tот.пер.)×Zот.пер.

ГСОП =(16+11,4)242=7114,8°С

Требуемое сопротивление теплопередаче стены определяют по формуле для общественных зданий:

тр. =0,00035×ГСОП+1,4

тр. =0,00035×7114,8+1,4=3,89м²×°С/Вт

Сопротивление теплопередаче стены без слоя утеплителя составляет:

сущ. =1/8,7 + 0,02 /0,70 + 0,12/0,76+0,40/0,41 + 1/23=1,317м²×°С/Вт

Значение требуемого усиления теплозащитных свойств составит:

∆R= Rтр. - Rсущ. =3,89 - 1,317=2,57м²×°С/Вт

Толщина слоя утеплителя составит:

σ=∆R ×λ/r =2,57×0,041/0,92=0,11м

Принимаем слой теплоизоляции σ=110 мм

Общая толщина стены без слоя штукатурки составит:

,40+0,12+0,11=0,63м=630мм

Фактическое сопротивление теплопередаче наружной стены составит:фак.= 1/8,7 + 0,02 /0,70 + 0,12/0,76 + 0,11/0,041+ 0,40/0,41 + 1/23=3,99м²×°С/Вт

фак.= 3.99 м²×°С/Вт>3,89 м²×°С/Вт (Rтр.)

.3.3 Каркас здания

В курсовом проекте здание имеет монолитный каркас, пространственную жесткость обеспечивают связи колон со сплошными перекрытиями.

.3.4 Колонны

Монолитные колонны приняты сечением 500*500 и высотой 2,5 м. Внутри колонны устраивается пространственный каркас, состоящий из арматуры. Колонны устроены как по периметру здания, так и внутри здания.

Рисунок 4 - Колона монолитная

здание конструктивный перекрытие фундамент

1.3.5 Перекрытия

Монолитное перекрытие принято сплошным, опирающемся на монолитные колонны по периметру и внутри здания с внутренним армирование что создает внутреннюю пространственную жесткость.

Толщина перекрытия принята 250 мм.

.3.6 Полы

В курсовом проекте полы приняты относительно комнат в помещение

коридоры, ниши, жилые комнаты - ламинат;

сан.узлы, кухни - плитка керамическая;

подвал - цементные.

Экспликация полов представлена в приложении А.

.3.7 Окна и двери

В проектируемом здании приняты:

Рисунок 6 - Окно пластиковое

Пластиковые окна марки ОП 12-15; ОП 15-15; ОП 18-15.

Двери в курсовом проекте приняты ДГ 7; ДГ 10; ДО 8; ДО 12; ПБ 7,5.

ДН 20-4.8

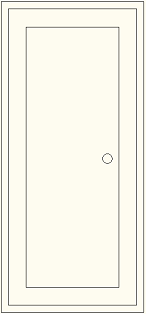

Рисунок 7 - Дверь ДГ21-10

Наружное остекление в проектируемом здании приняты:

Стоечно-ригельная система

Рисунок 8 - Стоечно-ригельная система

.3.8 Перегородки

В курсовом проекте приняты межкомнатные и межквартирные перегородки, по материалу гипсобетонные.

-

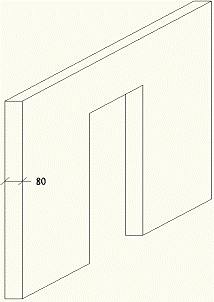

Рисунок 9 - Гипсобетонная перегородка

межкомнатные толщиной 80 мм;

межквартирные 120 мм.

.3.9 Лестница

В курсовом проекте лестницы приняты марки ЛМ 28.12, с опиранием на монолитные площадки. Между лестницами принят противопожарный зазор - 40 см.

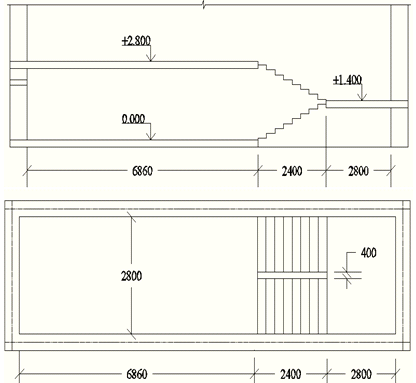

Рисунок 10 - Лестничная клетка

.3.10 Кровля

В курсовом проекте кровля принята скатная с внутренним водоотводом. Уклон кровли 50 , так же кровля принята на участках расположения лоджий и остекления с уклоном 300.

Материал покрытия кровли - металлический профиль. Стропильные ноги имеют опирание на деревянные стойки, шаг которых составляет 4 - 3 м, с подкосами. Сток воды производиться в специально отведенную трубу, расположенную на крыше здания, внутрь по трубам.

Парапетные плиты приняты монолитными по периметру здания.

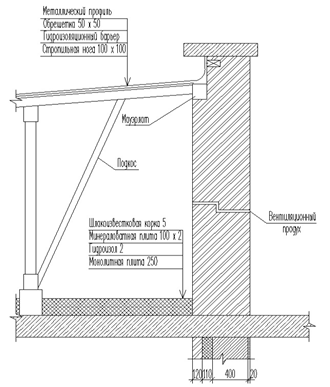

Рисунок 11 - Разрез кровли

.4 Наружная и внутренняя отделка здания

Наружная отделка.

Фасад здания имеет сплошное остекление до цоколя, сам цоколь отделан декоративной плиткой.

Внутренняя отделка.

Стены грунтованы и оштукатурены. В качестве штукатурки используют цементно-известково-песчаный раствор или цементно-песчаный раствор. Известь нужна для того, чтобы придать раствору необходимую пластичность.

Наружные стены внутри также грунтуются и оштукатуриваются сложным раствором.

.5 Инженерное оборудование здания

К инженерному оборудованию здания относятся:

Отопление - водяное центральное;

Горячее и холодное водоснабжение от внешней сети;

Вентиляция помещений кухонь и санузлов осуществляется через вентиляционные каналы, расположенные в самонесущих внутренних стенах.

Электроснабжение - от внешней сети, напряжение 380/220 В.

Освещение - энергосберегающими лампами.

Слаботочные устройства - интернет, телеантенны, телефон.

Оснащение здания:

.6 Технико-экономические показатели проекта

Приложение А - Экспликация полов

Приложение Б - Спецификация заполнения проёмов

Приложение В - Спецификация сборных железобетонных элементов
