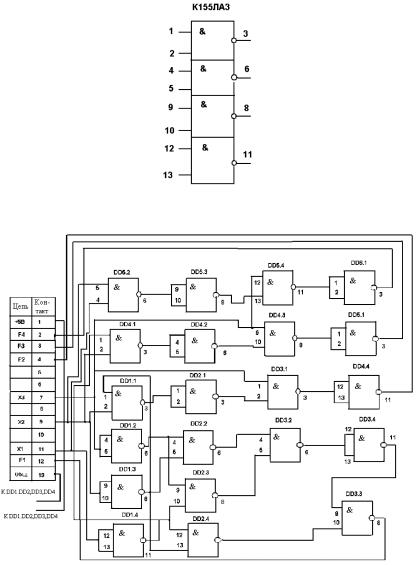

Составляем принципиальную электрическую схему (рис. 8).

16

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Приложение

МОДЕЛИРОВАНИЕ В ПРОГРАММНОЙ СРЕДЕ MULTISIM 10.1

Рабочее окно с расположенными в нем цифровыми элементами показано на рис. П1, а интерфейс пользователя представлен на рис. П2.

Программная среда Multisim 10.1 имеет интерфейс, характерный для среды MS Windows. Он состоит из следующих элементов:

строка главного меню;

инструментальная панель, на которой расположены контрольно-

измерительные приборы;

• строка библиотеки электронных компонентов.

Пункты меню File, Edit, View (см. рис. П2) имеют обычный набор команд для работы с файлами и проектами, сохранения и печати (File), редактирования, выделения, перемещения (Edit), настройки пользовательского интерфейса с возможностью изменения набора панелей инструментов, масштабирования изображения схемы устройства (View).

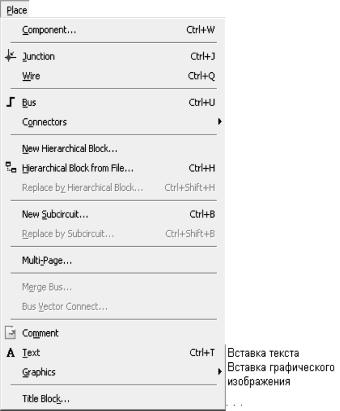

Пункт меню Place (рис. П3) предназначен для выбора и размещения элементов схемы (Component), выполнения соединений (Wire), шины (Bus) и определения электрических узловсоединителей (Junction), добавления комментариев к устройству (Comment), вставки пояснительного текста (Text) или графического изображения (Graphics) в рабочем окне, вставки штампа для схемы (Title Block).

Пункт меню MCU определяет возможности программирования микропроцессоров и анализа выполненного решения. Пункт Simulate определяет типы проводимого анализа, позволяет выбрать встроенные приборы, сохранить результаты и провести их обработку (в основном для электрических цепей). Пункт меню Transfer содержит исходные данные для трассировки печатных плат в программу Ultiboard.

Меню Tools (рис. П4) предоставляет возможность работать с базой данных компонентов программы, использовать возможности автоматизированного проектирования, мастера проектирования

17

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Рис. П1

18

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Рис. П2

19

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Рис. П3

(Circuit Wizard). Также здесь можно определить исходные данные для многовариантного анализа, выполнить проверку собранной схемы на наличие ошибок.

Пункт меню Option (рис. П5) предназначен для задания условий работы по подготовке и сохранению схемы, определению внешнего вида схемы и условий ввода и размещения элементов при рисовании. Подменю Global Preferences позволяет определить режимы и условия работы программы, выбор стандарта вида компонентов.

На вкладке Path указывается путь до папок хранения файлов схем, файлов и баз данных. На вкладке Parts осуществляется пере-
