Рис. П9
логической схемы. Каждый выход генератора является независимым от других выходов. Коды слов и порядок их генерирования можно задавать в диалоговом окне.
Logic Analyzer (Логический анализатор) предназначен для отображения на его экране 16-разрядных кодовых последовательностей, подаваемых на его вход из 16 различных точек схемы.
26
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

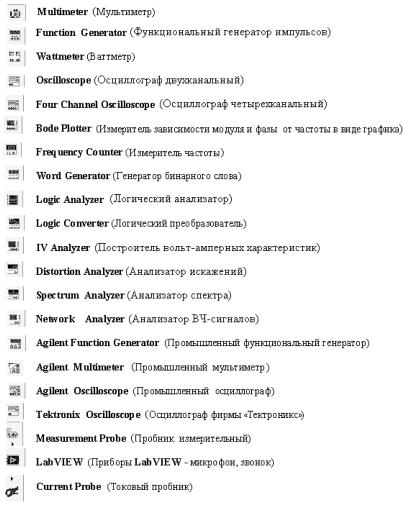

Рис. П10
27
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
Logic Converter (Логический преобразователь) предназначен для создания комбинационных схем по заданной таблице истинности в основном базисе И, ИЛИ, НЕ и в базисе И—НЕ от двух до восьми переменных. Он позволяет записать СДНФ логической функции по таблице истинности и минимизировать ее.
Oscilloscope (Осциллограф) предназначен для визуализации формы сигнала во времени. Экран осциллографа появляется при двойном щелчке левой кнопкой мыши на изображении блока
Oscilloscope.
Процесс создания схем цифровой электроники состоит из размещения требуемых компонентов и приборов из соответствующих библиотек программы и последующего их соединения «проводниками»-линиями между собой.
