2.4. Функционально-пространственная организация квартир

Планировочные параметры каждого помещения (площадь, пропорции, конфигурация, габариты) устанавливают в зависимости от его функциональной нагрузки, то есть числа предполагаемых в нем зон бытовых процессов. Одним из основных требований к пространственной организации помещений квартиры является обеспечение возможности вариантного размещения запланированных зон.

Передняя или прихожая - это своего рода вестибюль квартиры. С увеличением нормы общей площади появилась возможность деления пространства прихожей на два связанных между собой помещения. Первая часть помещения - это собственно входная часть, где снимают верхнюю одежду и обувь. Остальную часть площади организуют как холл, который становится дополнением к общей комнате (рис.14).

Кухонные помещения предназначены для хозяйственного обслуживания семьи (приготовление пищи, глаженье, шитье и пр.). Неразрывность связей в цепочке процессов приготовления пищи с местом ее приема требует и непосредственной близости этих зон. В зависимости от величины кухонные помещения проектируют в виде: кухни-ниши, рабочей кухни, кухни для эпизодического приема пищи и кухни-столовой (рис.15).

Кухня-ниша проектируется с электроплитой. Такой тип кухни устраивается в общей комнате, столовой и отделяется от основного помещения раздвижной перегородкой или закрывается створками. При устройстве кухни-ниши в любом помещении требуется надежная вентиляция. Целесообразно проектировать эти кухни в специализированных домах с малыми квартирами и с сокращенным набором оборудования.

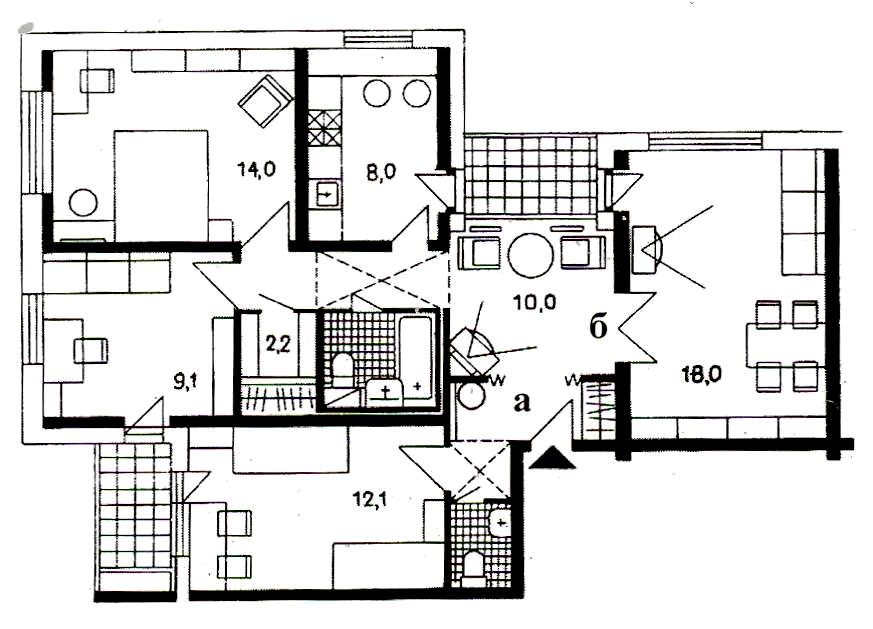

Рис. 14. Пример разделения передней на входную часть с вешалкой (а) и холл (б)

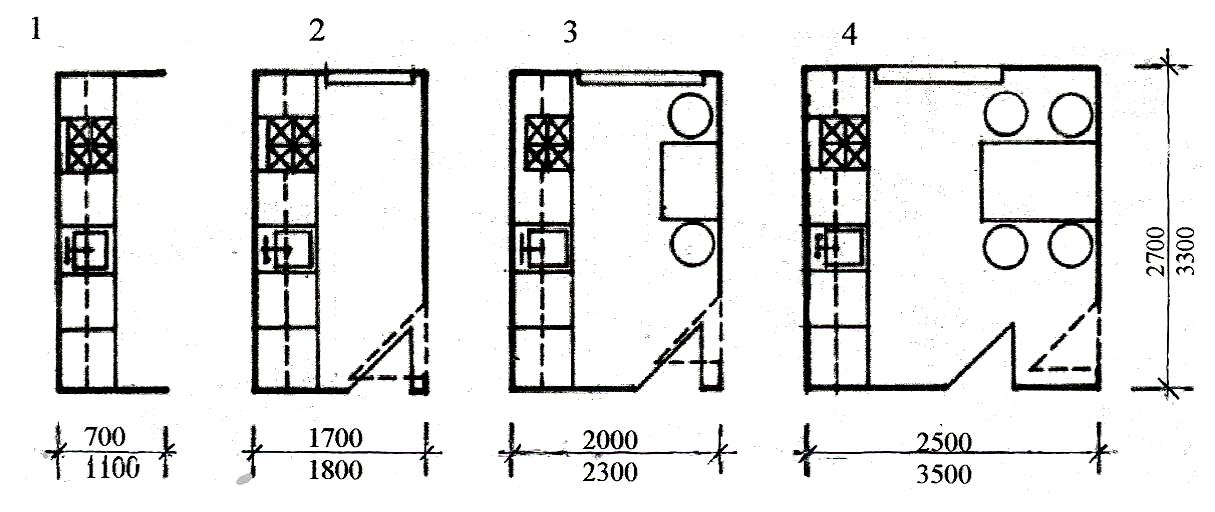

Рис. 15. Примеры планировочной организации кухонных помещений: 1 - кухня-ниша; 2 - рабочая кухня; 3 - кухня для эпизодического приема пищи; 4 - кухня-столовая

Рабочая кухня представляет собой изолированное помещение с естественным светом и вентиляцией. Вход в нее возможен из столовой. При приеме пищи в общей комнате связь с кухней осуществляется через дверной проем или передаточное окно. Площадь такой кухни может быть 5 м². Такой тип кухни проектируют в однокомнатных квартирах.

Кухня для эпизодического приема пищи - это помещение с полным составом оборудования в рабочей зоне и ограниченным местом для приема пищи. Вход в кухню устраивают из передней. В общей комнате должно быть постоянное место для обеденного стола для всей семьи.

Кухня-столовая состоит из двух полноценных зон: рабочей зоны и зоны приема пищи для всех членов небольшой семьи (2-3 человека). Для более крупных семей кухня-столовая должна иметь площадь 10-12 м². При ширине кухни не менее 2,3 м возможна расстановка элементов под углом или двухрядная расстановка.

Общая жилая комната. Наибольшей площадью отличается комната для общесемейного отдыха и приема пищи. Функции такого помещения многообразны. Это могут быть развлечения, спокойный отдых, работа, обеды, прием гостей и многое другое. Не выходя за пределы нормируемой общей площади на квартиру, можно создавать вместо одного два помещения для общесемейного отдыха. Лучшими решениями будут те, которые предусматривают возможность пространственного их объединения (рис.16).

Площади кладовых принимаются в зависимости от величины квартир. В среднем они составляют 8 м² на семью. При размещении дома на рельефе кроме подвалов могут появиться и цокольные этажи.

Цокольные этажи используются для размещения обслуживающих помещений или для гаражей личного автотранспорта (рис. 11). Габариты некоторых автомобилей даны в табл. 6. Расстановка автомобилей дана на рис. 12 -13.

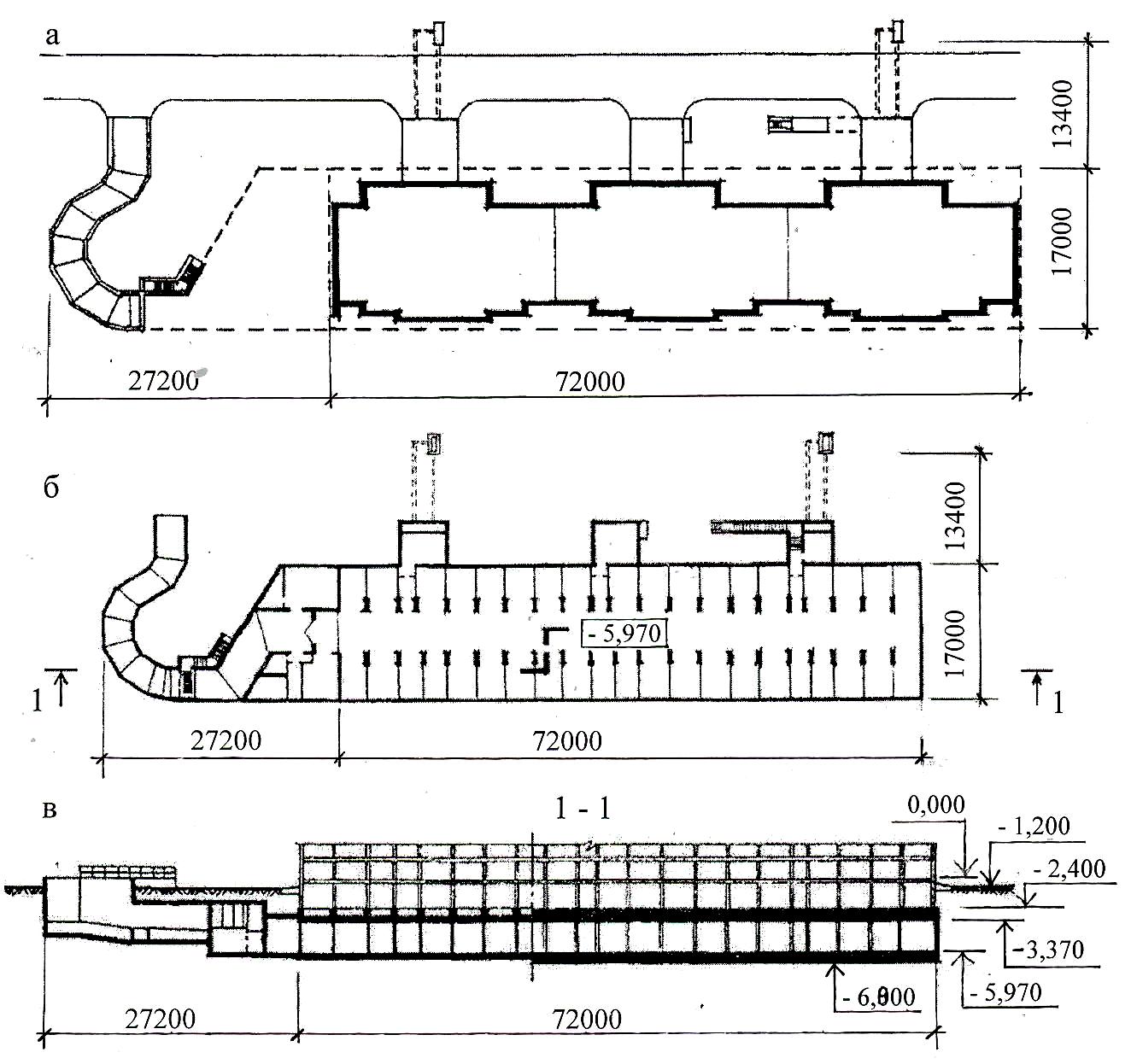

Рис. 11. Монолитный гараж- стоянка на 39 автомашин под трехсекционным жилым домом с узким шагом несущих стен: а – схема генерального плана; б – план гаража; в - разрез

Таблица 6

Габариты автомобилей

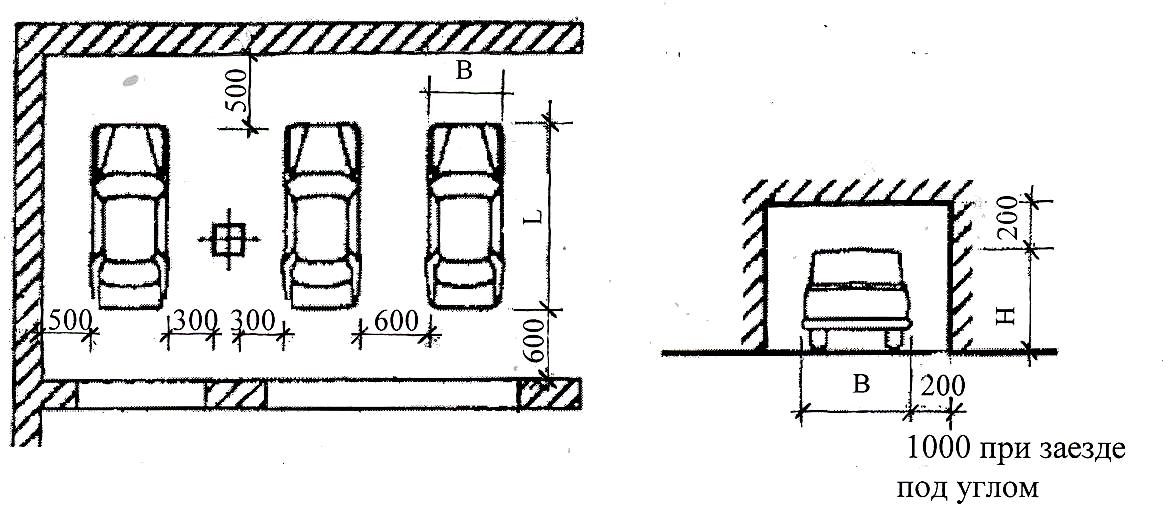

Рис. 12. Требования к расстановке и заезду автомобилей на автостоянку

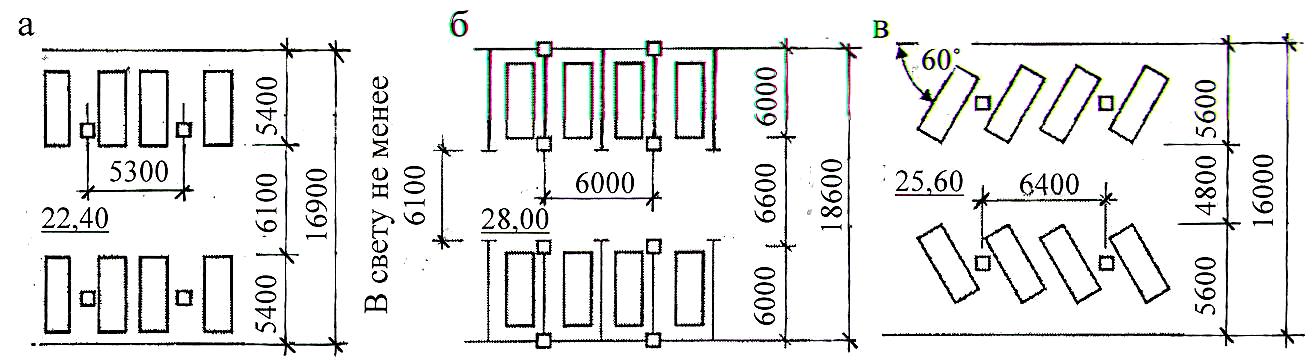

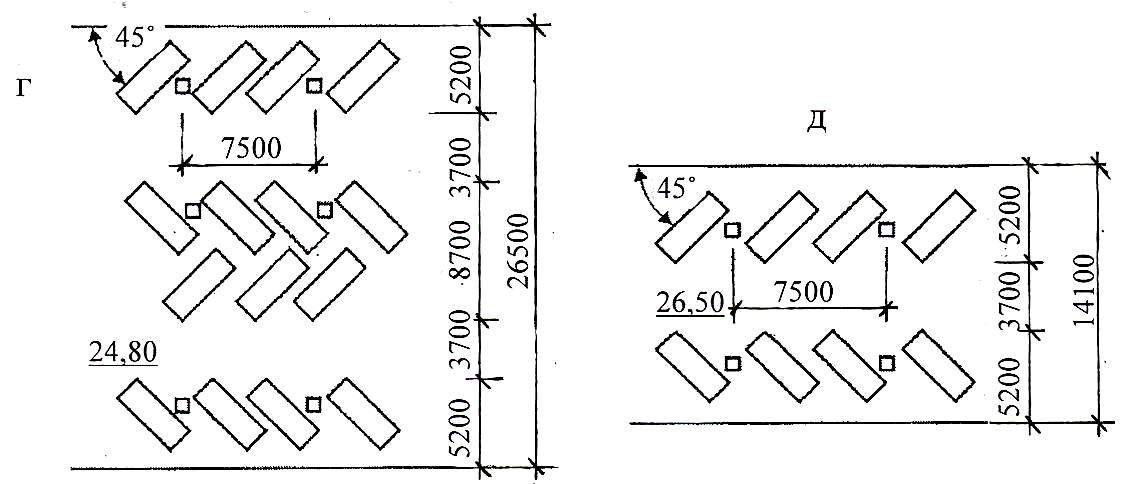

Рис. 13. Примеры расстановки автомобилей: а – под углом 90˚ в открытом помещении; б - под углом 90˚ в боксах; в - под углом 60˚; г - под углом 45˚ с двумя проездами; д - под углом 45˚ с одним проездом

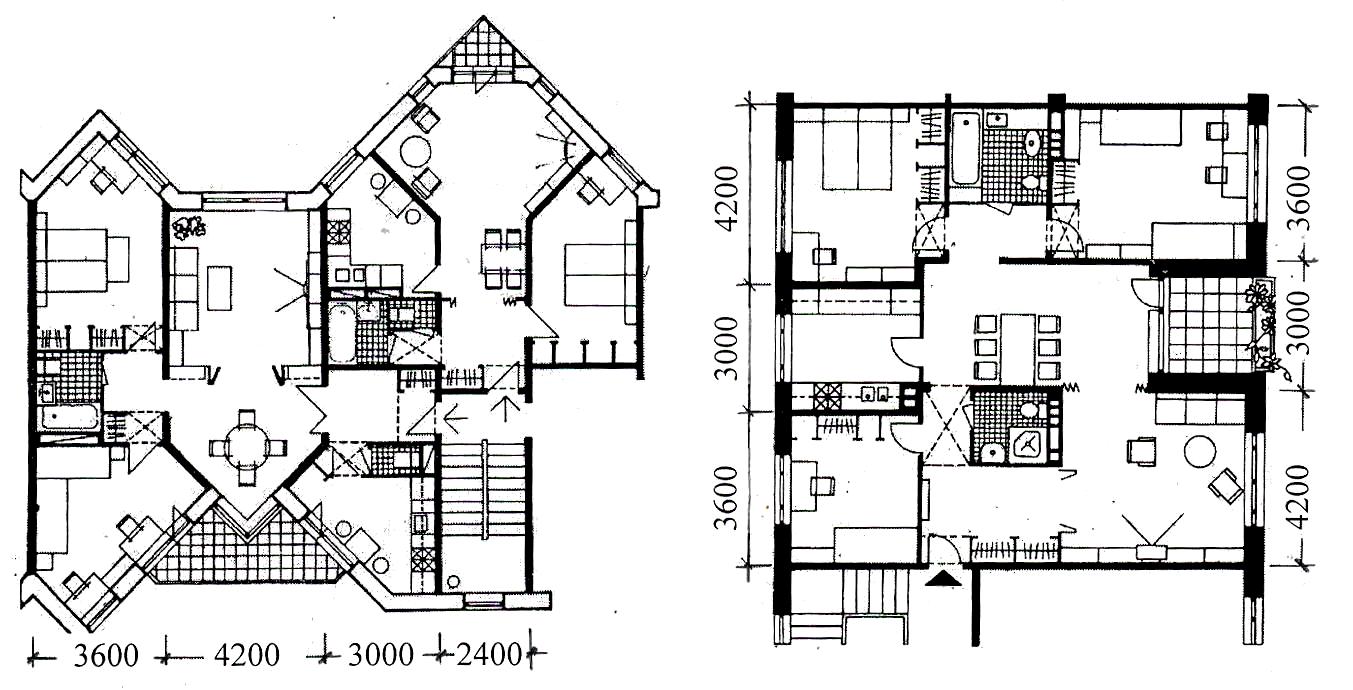

Рис. 16. Примеры выделенной обеденной зоны и изолированных общих комнат

Личные жилые помещения. В этих помещениях расположены зоны сна и индивидуального отдыха, зона размещения платья и белья, зона индивидуальных занятий. Расположение ниши в спальне родителей дает возможность использовать ее как рабочую зону или как место для размещения кроватки для ребенка (рис. 17).

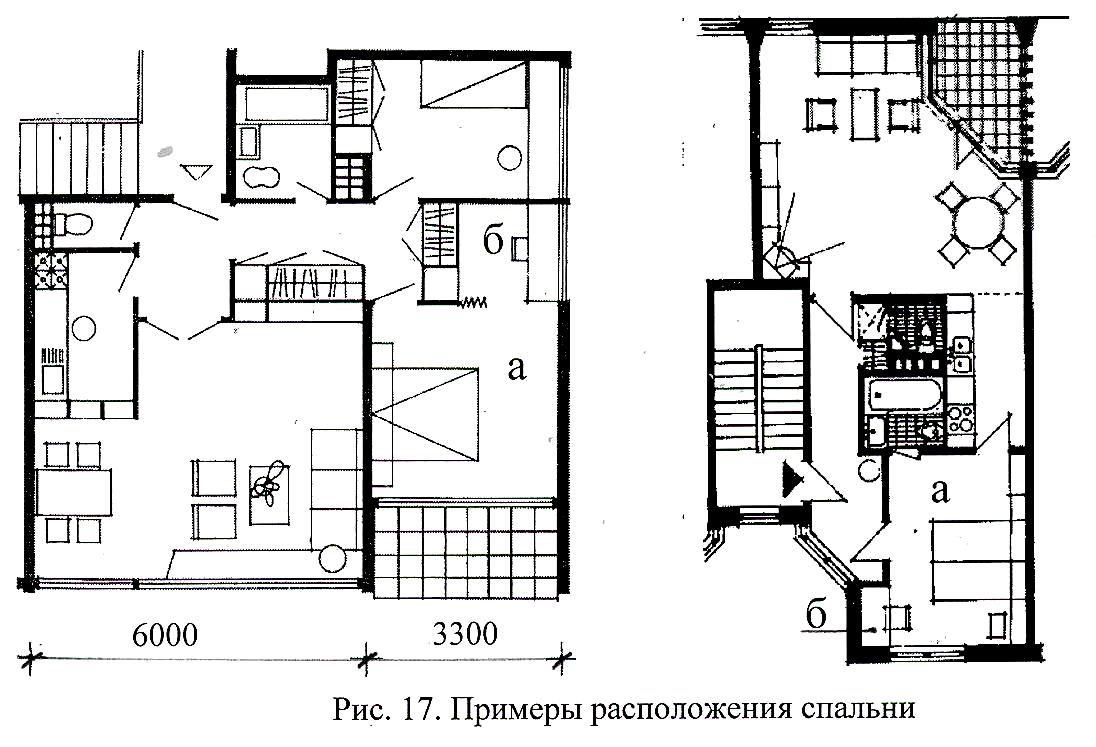

Рис. 17. Примеры расположения личных жилых помещений: а – спальня; б - ниша

Санитарно-гигиенические помещения. В проектировании квартир используют четыре типа помещений: ванная, душевая, уборная и смешанный тип помещения - совмещенный санитарный узел (рис.18). Размеры помещений назначаются в зависимости от состава оборудования (рис.19).

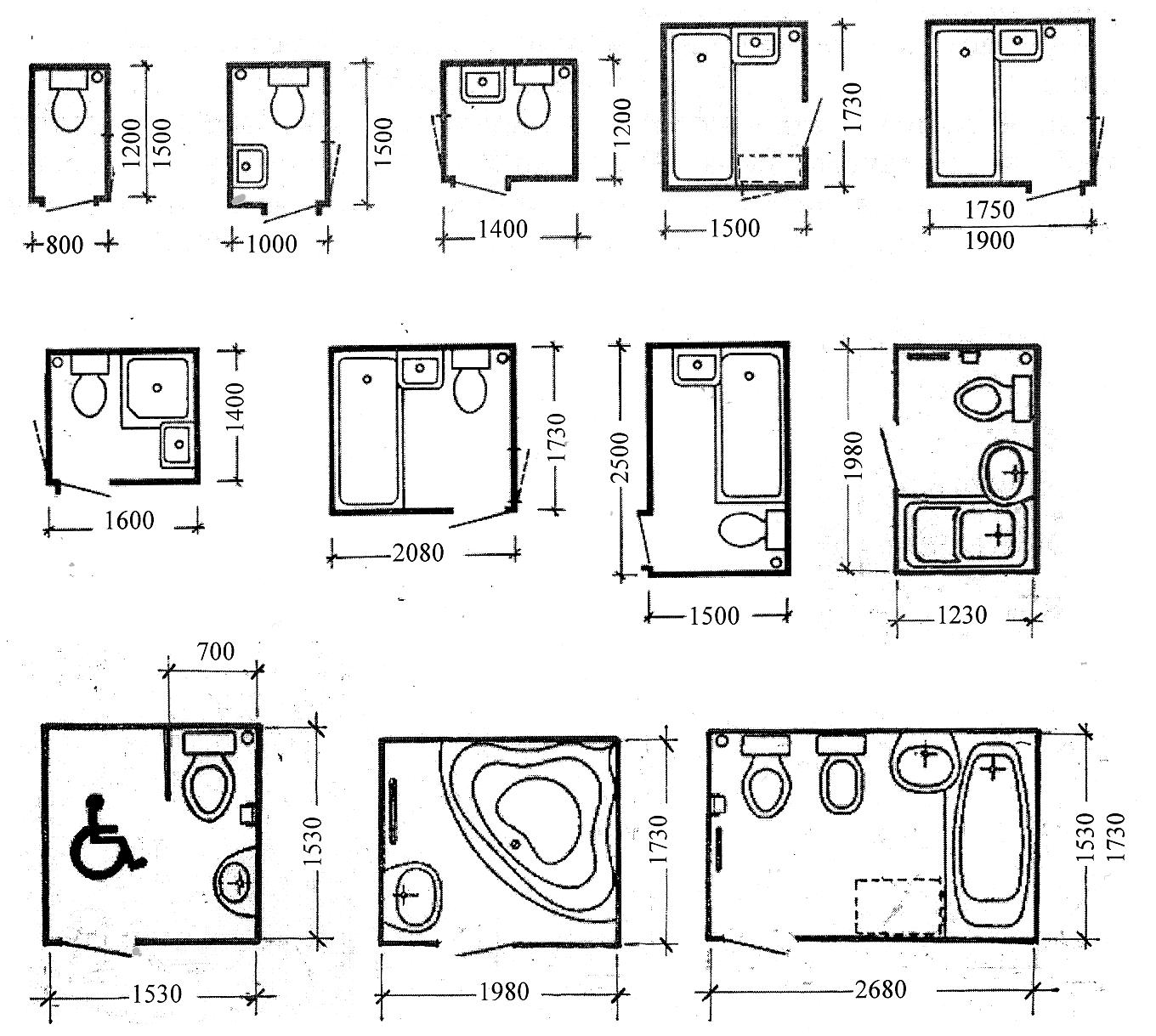

Рис. 18. Примеры планировочной организации санитарно-гигиенических помещений

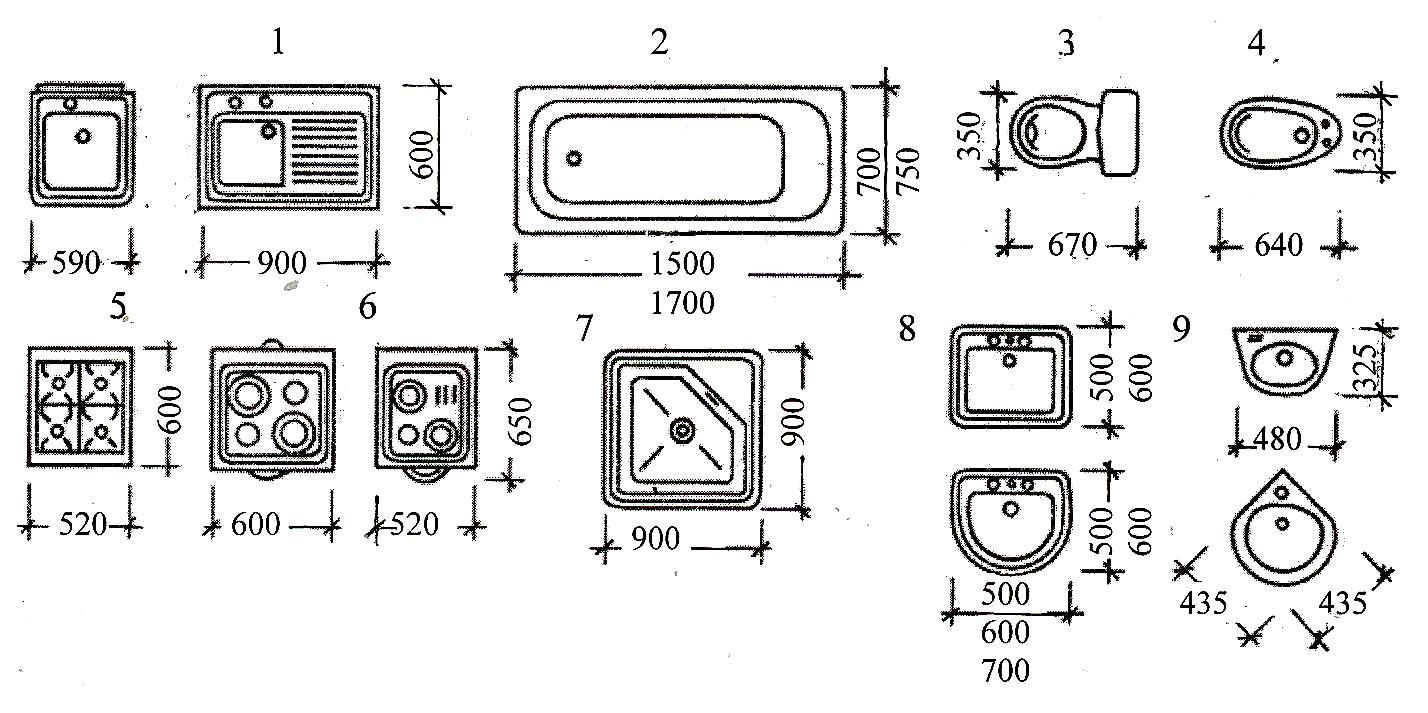

Рис. 19. Пример сантехнического оборудования для помещений: 1 - кухонные мойки; 2 - типы ванн; 3 - унитаз; 4 - биде; 5 - газовая плита; 6 - электроплиты; 7 - душевой поддон; 8 - умывальники; 9 – рукомойники

Двери уборной и ванной должны открываться наружу. Совмещенные санитарные узлы применяются только в однокомнатных квартирах и в больших квартирах при наличии второго санитарного узла, где вместо ванны может быть душевой поддон. Вход из жилых помещений и кухни в совмещенный санитарный узел или уборную не допускается. При проектировании ванной можно ориентироваться на расширенный состав оборудования: встроенные шкафы; биде; умывальник, встраиваемый в туалетный столик.

В элитных квартирах устанавливают герметичные душевые кабины, специальные массажные ванны и блочные бани-сауны с электрокаменкой, которые размещаются в габаритах санузлов (рис. 20).

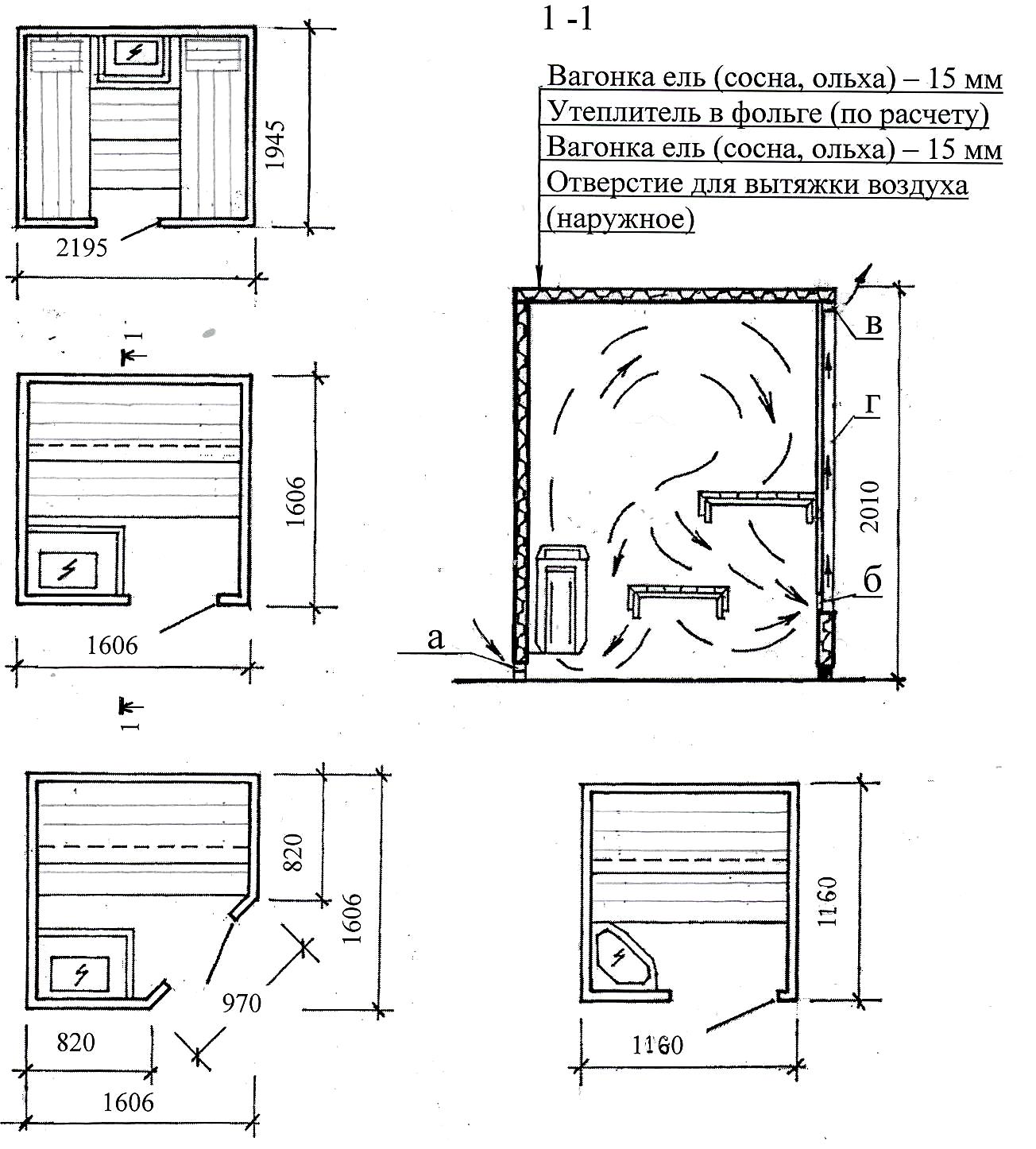

Рис. 20. Примеры блочных бань-саун с электрокаменкой: а – отверстие 25×320 мм для притока воздуха в цокольной части; б - отверстие для вытяжки воздуха (внутреннее); в – отверстие для вытяжки воздуха (наружное); г – вентиляционная труба

При проектировании саун в квартирах следует предусматривать: объем парильной не более 24 м²; специальную печь заводского изготовления для нагрева с автоматическим отключением при достижении температуры +130 ˚С, а также через 8 ч непрерывной работы; размещение этой печи на расстоянии не менее 0,2 м от стен парильной; устройство над печью несгораемого теплоизоляционного щита; оборудование вентиляционного канала огнезадерживающим клапаном.

Внутриквартирные лестницы. В многоуровневых квартирах устраиваются внутриквартирные деревянные лестницы. Марши внутриквартирных лестниц в жилых домах принимаются шириной 900 мм, размеры ступеней определяются по расчету.

Уклон внутриквартирной лестницы 1: 1,25. Высоту этажа 2,8 м разбивают на 15 подступенков. Высота подступенка 2800/15 = 187 мм. Ширина проступи 187х1,25 = 234 мм. Сумма двух подступенков (h) и проступи (α) должна составлять среднюю величину шага человека 2h + α = 600-640 мм. Средняя величина шага 187х2 + 234 = 608 мм. Примеры внутриквартирных лестниц и сечение лестницы на этаж даны на рис. 21.

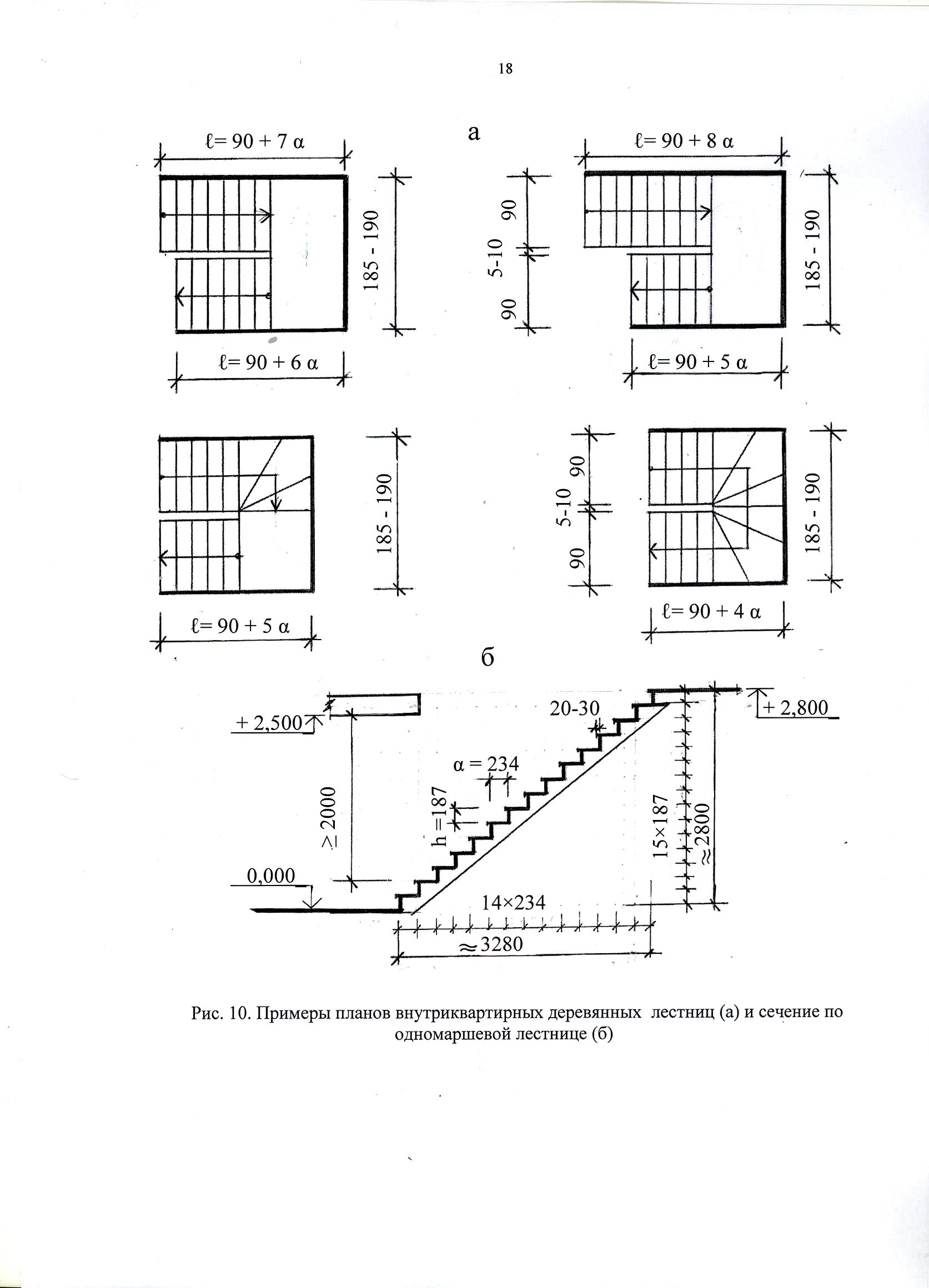

Рис. 21. Примеры планов внутриквартирных деревянных лестниц (а) и сечение по одномаршевой лестнице (б)

2.5. Градостроительные приемы жилой застройки

Градостроительные условия важны при выборе этажности и пространственного решения жилого дома. Необходимо сохранять озеленение и характер рельефа. Так, например, применять точечные дома на участках с богатой растительностью. На сложном рельефе применять дома криволинейного очертания, повторяющие рельеф местности. Необходимо сохранять и использовать благоприятные климатические условия, что можно осуществить при помощи планировочных приемов. Например, защищать территорию и жилые дома от неблагоприятных ветров, или, наоборот, создать условия, которые способствуют проветриванию квартир.

Одним из решающих факторов при выборе типа дома является его этажность. Ее определяют исходя из двух важных условий: композиционных и экономических. Композиционные условия необходимы при разработке силуэтного решения. Экономические условия необходимы для выполнения требований большой плотности жилищного фонда на данном участке, так как земля в городе стоит дорого.

Градостроительные условия накладывают определенные требования и при выборе планировочной структуры жилого дома, секции и квартиры, и при размещении помещений общественного назначения на первых этажах. Блокировка различных типовых секций дает возможность проектировать разнообразные по форме и размерам пространства, образованные жилыми домами, построенными на прямых углах, а также свободными по рисунку (рис. 22).

а б

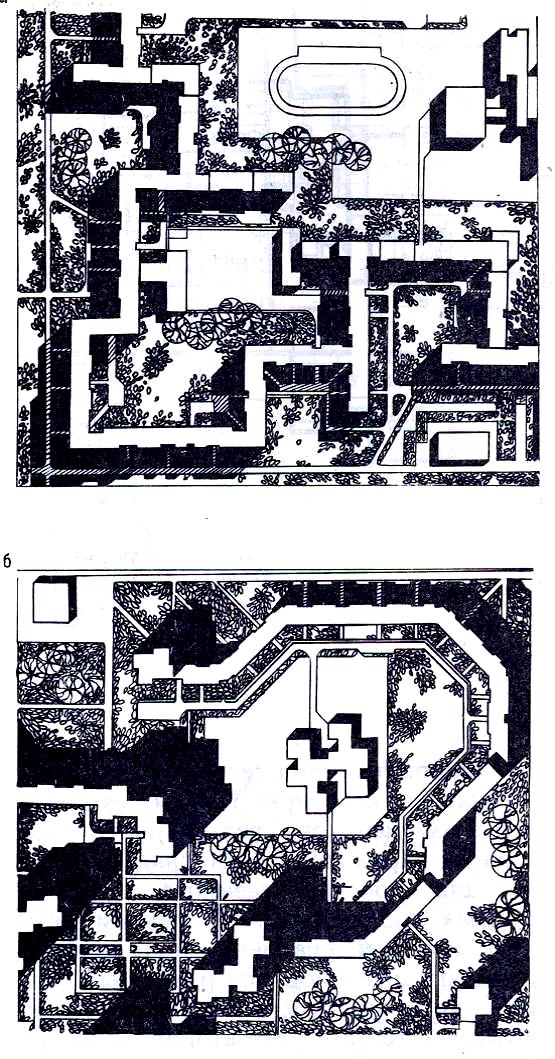

Рис. 22. Примеры блокировки типовых секций: а – группа жилых домов сблокирована на прямоугольной сетке; б – группа жилых домов образует свободный рисунок

3. Последовательность архитектурного проектирования

3.1. Предпроектный анализ

Когда задание получено, необходимо ознакомиться с архитектурными работами по данной теме в отечественной и зарубежной практике. На примерах решений подобных задач происходит знакомство с композиционными приемами, с конструктивными и архитектурно-художественными формами зданий. Следует изучить существующие нормативные и законодательные положения по данному типу зданий. Текстовой и иллюстративный материал (чертежи, зарисовки, фотографии, ксерокопии с журналов и книг) оформляются в пояснительную записку объемом в 8-9 с.

3.2. Работа над эскизом

После изучения задания наступает этап выполнения эскизного решения. Необходимо найти наиболее правильные функциональные схемы здания, определить конструкции и строительные материалы, уточнить масштаб здания, пропорции и архитектурно-художественный образ. В первую очередь выполняется план типового этажа и схема жилой группы. В подвальной или цокольной части следует предусмотреть гаражи; на первом этаже запроектировать помещения общественного назначения.

Уточняются и прорисовываются все детали, проставляются необходимые размеры и площади помещений. Одну из квартир можно выполнить с расстановкой мебели. Разрабатывается план перекрытия (рис. 23).

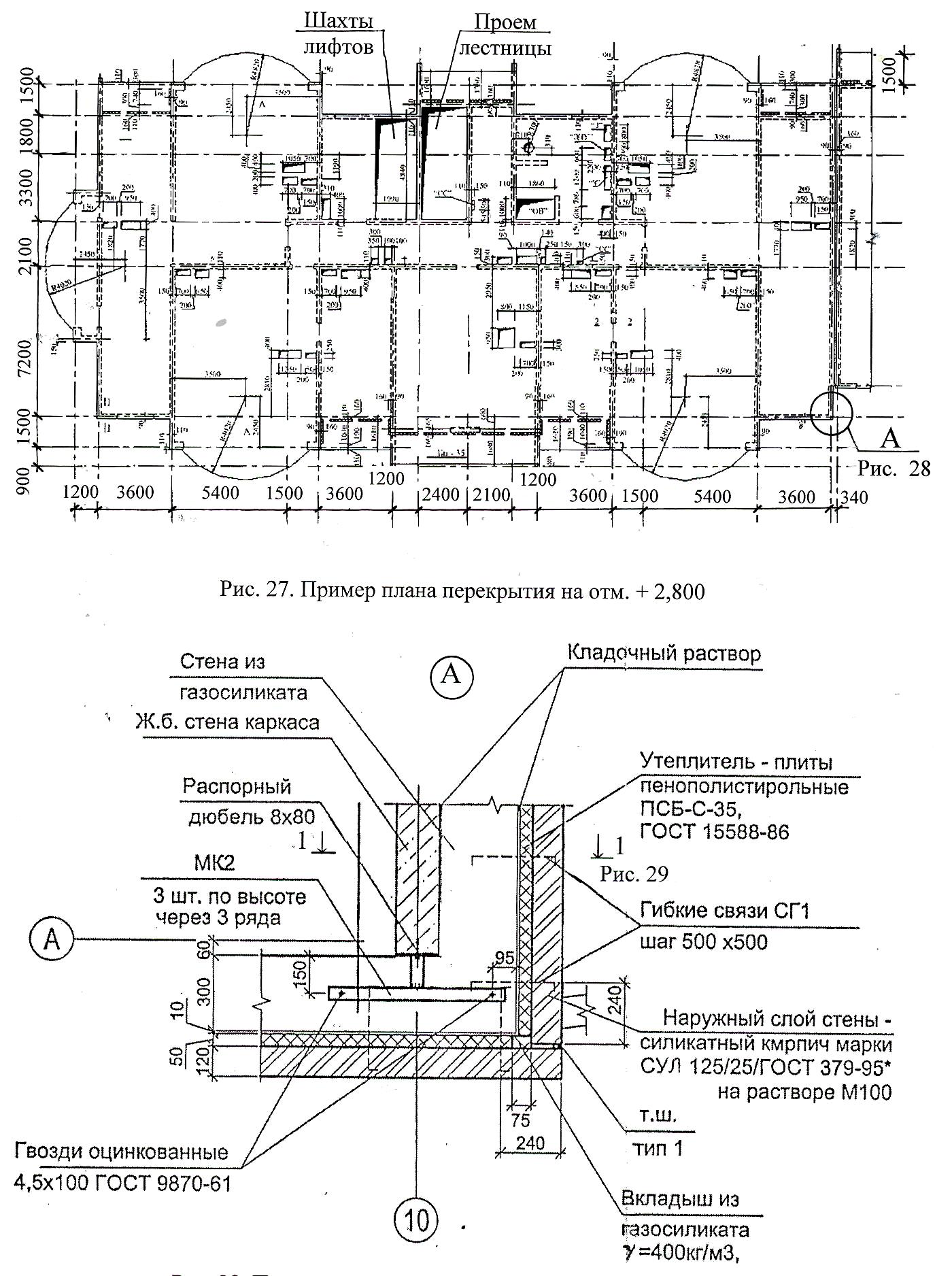

Рис. 23. Пример плана перекрытия на отм. + 2,800

Вычерчиваются два - три конструктивных узла (рис. 24-25). Варианты узлов могут быть следующими: деталь крепления плит перекрытия со стенами и между собой; детали крепления наружных и внутренних стен; деталь карниза; элементы крыши. Если узлы не размещаются на листах, то их можно включить в пояснительную записку.
