Курсовая работа (т): Производство земляных работ

Производство земляных работ

Министерство общего и профессионального образования Российской Федерации

Санкт-Петербургский государственный архитектурно-строительный университет

Кафедра технологии строительного производства

Пояснительная записка к курсовому проекту

по теме:

«Производство земляных работ»

Выполнил:студент

гр. 16-С-2

Хамхоев А. М.

Проверил:

Хорошенькая Е.В.

Санкт-Петербург

Оглавление

Введение

.        Исходные данные

.1      Сведения о грунте

.2      Сведения о лотке не проходного канала

.3      Определение размеров траншеи для укладки трубопровода

.        Выбор одноковшового экскаватора

.1      определение условий работы экскаватора навымет

.2      Выбор экскаватора по техническим характеристикам

.        Выбор автосамосвала

.        Расчет забоя экскаватора

.1      Определение рабочих параметров экскаватора

.2      Расчет производительности работы экскаватора

.        Выбор монтажного крана

Заключение

Литература

Введение

Земляные работы являются основным видом деятельности на строительной площадке. Это начальный этап в строительстве здания или любого другого объекта. Самые главные виды земляных работ: рытье или разработка котлована и рытье траншей.

Рытье котлованов очень сложный и трудоемкий процесс, выполняемый при строительстве фундамента здания, от профессионального выполнения которого зависит долговечность и прочность фундамента. Из строительной техники, прежде всего, используют экскаваторы: как тяжелые, так и небольшие, мини-экскаваторы. Экскаваторы могут быть колесные и на гусеничном ходу.

Рытье траншей очень важно для прокладки трубопроводов, кабелей и других коммуникаций. Выбор техники для данной работы зависит от типа снимаемого грунта, от будущего покрытия и фундамента. В основном в дело идут бульдозеры, гидравлические молоты, экскаваторы-погрузчики.

Однако помимо рытья траншей и котлованов к земляным работам можно отнести:

) укладка и уплотнение грунта

) вывоз грунта и строительного мусора

) разработка выемок

) планировка территории

) прокладывание коммуникаций

) обратную засыпку траншей

) благоустройство дворов

Очевидно, проделать такие работы вручную очень сложно, в таких случаях используют также специальные машины: колесные и гусеничные экскаваторы, экскаваторы-погрузчики, погрузчики, самосвалы, автокраны, автогрейдеры, бульдозеры - которые оперативно справляются с поставленными задачами.

. Исходные данные

.1 Сведения о грунте

Таблица №1

.2 Сведения о лотке непроходного канала

Рис.1. Размеры лотка непроходного канала

. Длина лотка l = 5,0 м

. Высота лотка hл = 1,0 м

. Ширина внутреннего прохода=D+1,4=0,15+1,4=1,55 м

. Полная ширина лотка

=a +0,5=1,55+0,5=2,05 м

=(2·h_л +a)0,15=(2·1+1,55)·0,15=0,5 м²

. Площадь поперечного сечения лотка с крышкой

_л= b ·h =2,3·1,15=2,645 м².

. Масса лотка

=ρlF=1,8·5·0,5=4,5 т

.3 Определение размеров траншеи под трубопровод

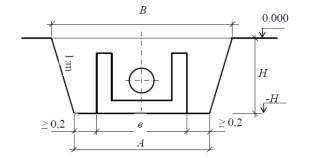

Рис.2. Размер траншеи для непроходного канала

= b + 0,4=2,05+0,4=2,09 м= A+ 2H ·m=2,09+2·2,1·1=6,29=6,3 м

.Выбор комплекта машин

.1 Выбор одноковшового экскаватора

наименьший радиус копания

наименьшая глубина копания

По табл. 3 выбираем экскаватор ЭО-4321 А «обратная лопата»

грунт траншея экскаватор трубопровод

Техническая характеристика экскаватора

.2 Определение условий работы экскаватора

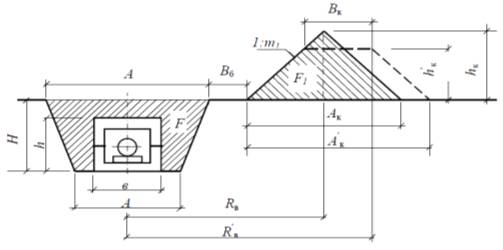

Рис.3. Определение размеров кавальера

Засыпаемая площадь поперечного сечения траншеи F:

 м²

Площадь поперечного сечения кавальера F₁ с учетом k_п и k_о

₁=м²

Высота кавальера

_k==2,66 м < 3 м

Длина основания кавальера

А_к===5,3 м

По вычисленным данным принимаем форму кавальера - треугольник

Ширина бермы

Радиус выгрузки для треугольного кавальера

_в=5,8 м

2.3 Выбор автосамосвала

Оптимальное число циклов n_опт= 4-6 шт

Объем грунта

,

где k_{н(песок)}=0,9 - 0,95

Коэффициент наполнения кузова

0,85≤≤1

Масса грунта в кузове автосамосвала

<1,05G = 1,056 = 6,3 т

Выбранный автосамосвал-МАЗ 503 Б

Техническая характеристика автосамосвала

.4 Расчет забоя одноковшового экскаватора «обратная лопата»

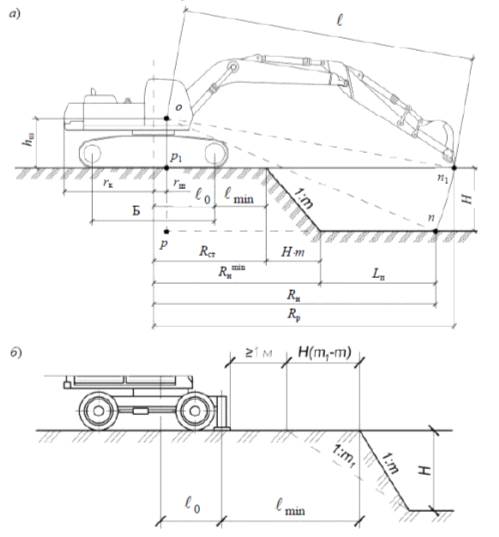

Рис.4. Продольный разрез забоя экскаватора «обратная лопата»:а - схема для расчета забоя; б - определение расстояния от передней опоры до бровки откоса на увлажненных грунтах

Ширина бермы безопасности

l_min=1,8 м

Расстояние от оси вращения до передней опоры экскаватора

_o==1,4 м

Расстояние от оси вращения поворотной платформы до бровки откоса

Наименьший радиус копания по дну проходки

Рабочий радиус копания

Наибольший радиус копания на глубине H

 ,

Где

Для производительной работы экскаватора шаг его перемещения в забое Lп должен быть не менее рекомендованного:

L_{п рек.}=1,4 м

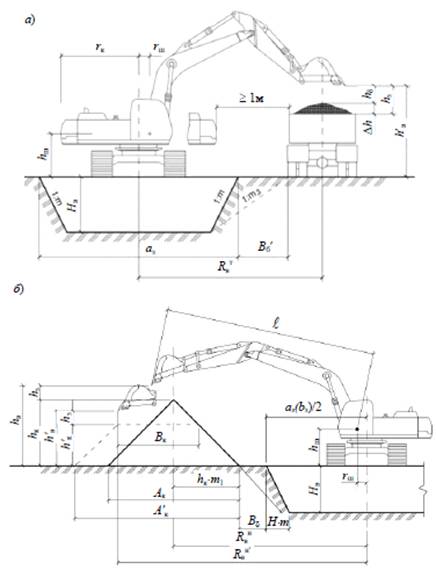

Рис.5. Поперечный разрез экскаватора «обратная лопата»:

а - работа в транспорт; б - работа навымет

Радиус выгрузки в транспортное средство

, где

,

где Δh - превышение призмы грунта в транспортном средстве над его бортом, Δh = 0,3 м; - запас высоты режущей кромки ковша над призмой грунта; для гидравлических экскаваторов = 0,1 - 0,3 м

Расстояние между кузовом экскаватора и транспортным средством должно быть не менее 1 м.

При работе экскаватора навымет необходимые радиус  и высота выгрузки зависят от расположения и размеров кавальера и его формы.

Для кавальера треугольного сечения:

,

где  - запас высоты выгрузки над кавальером

 - для эскаватора с гидроприводом

Угол поворота в забое

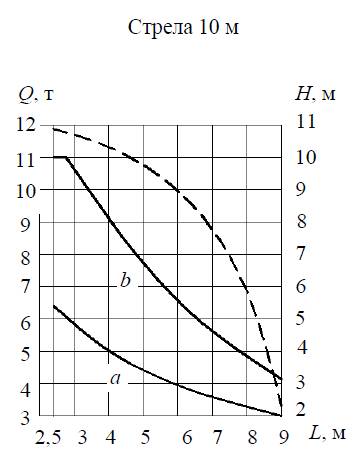

Выбор монтажного крана

Наибольший угол между стропами

60≤2Ψ≤120

Длина строп

l_c= 5 м

Высота строповки

=2,57 м

Необходимая высота подъема

Безопасная высота перемещения

Вылет крана

Нагрузка

G=V*ρ=2500*1,6=4000 кг

Кран КС-3577

Заключение

Произведено формирование комплектов машин необходимых для прокладки трубопровода:экскаватор с рабочим оборудованием «обратная лопата» Э-2503В удлиненная стрелаавтосамосвал КамАЗ-55111 монтажный кран КС-59712 (стрела 15 м)

Список используемой литературы

ЕНиР. Сборник Е2. Земляные работы. Вып.1.Механизированные и ручные земляные работы. -М.: Стройиздат,1988.

СНиП III-4-80. Техника безопасности в строительстве/ Госстрой СССР. -М., 1989.

СНиП 3.02.01-87. Правила производства и приёмки работ. Земляные сооружения/Госстрой СССР. - М., 1988.

Машины для земляных работ: Справочное пособие по строительным маши-нам. - М.: Стройиздат, 1994.

Справочник молодого машиниста экскаватора. - М.: Высшая школа, 1988.

Машины грузоподъёмные для строительно-монтажных работ: Справочное пособие по строительным машинам. - М.: Стройиздат, 1993.

Полосин М.Д., Гудков Ю.И. Справочник молодого машиниста автомобильных пневмоколёсных и гусеничных кранов. - М.: Высшая школа, 1990.
