Курсовая работа (т): Радиовещательный приемник АМ сигналов
- активное сопротивление контура ВЦ на резонансной частоте.
Отношение с/ш считаю стандартным и равным 10, тогда амплитуда напряжения,
наводимая сигналом в контуре будет равна
. Следовательно чувствительность ВЦ:
Буду считать чувствительность приближенно равной 1мВ/м, что меньше данного в задании, а следовательно обеспечивает лучшие характеристики, поэтому может быть принята.
Т.к. наведённая ЭДС в антенне , следовательно эту ЭДС можно считать
входным сигналом ВЦ. Тогда, зная коэффициент передачи в начале и в конце
диапазона можно вычислить амплитуду сигнала на входе УРЧ в начале и конце
диапазона:
2. Расчет УРЧ
УРЧ строю на ГТ308В со следующими параметрами:
;
;
;
;
;
;
;
;
; Все параметры действительны для частоты до 4,5МГц.
;
;
; Емкости от тока коллектора зависят не сильно и в данном
диапазоне можно считать их постоянными.
Задаю ток коллектора в точке покоя равным 2,5мА для УРЧ. В качестве нагрузки УРЧ принимаю такой же колебательный контур как и в ВЦ c минимальной полосой пропускания 9,5кГц. С9=С2, С8=С1, L4=L1. Сердечник с такими же параметрами проницаемости.
Следующим каскадом является преобразователь на том же транзисторе при
.
В предварительном расчете было подсчитано, что
;
;
Для начала поддиапазона:
И собственная резонансная активная проводимость контура:
Для нахождения коэффициентов включения необходимо найти:
Коэффициенты включения:
- входная проводимость преобразователя частоты.
Первая пара:
Принимаю
.
Вторая пара:
Принимаю вторую пару равной
.
Выбираю вторую пару коэффициентов для расчета.
Проверка осуществимости эквивалентной ёмкости контура (
):
- практически соответствует полученному для ВЦ, поэтому
выбираю такую же подстроечную ёмкость.
Коэффициент передачи для начала диапазона:
Эквивалентное затухание:
Коэффициент усиления и эквивалентная добротность примерно соответствуют полученным в ходе предварительных расчетов и могут быть приняты.
Расчет УРЧ по постоянному току:
Исходные данные:
.
Выбираю в качестве R3
резистор сопротивлением 390 Ом.
Выбираю R2=2кОм.
Выбираю R1=14кОм.
Выбираю С6=0,33мкФ.
Выбираю С7=47мкФ.
Выбираю С3=0,1мкФ.
3. Расчет преобразователя частоты
Параметры преобразователя и гетеродина:
Номинальное напряжение питания: 12В
Минимальное напряжение питания:
Настройка гетеродина: верхняя

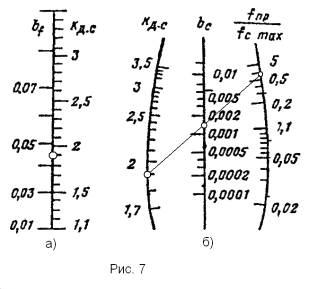

По рис. 7а нахожу параметр
, а по рис. 7б осуществимую
погрешность сопряжения
.
При двух одиночных контурах (по одному в ВЦ и УРЧ)
.
Максимальная допустимая погрешность сопряжения настройки:
, что больше осуществимой погрешности
, следовательно погрешность
сопряжения будет меньше допустимой.
Частоты точного сопряжения:
По номограмме Рис. 8 нахожу С13=120пФ.
По номограмме Рис. 9 нахожу
.
Выбираю С15=100пФ.
Индуктивность контурной катушки:
Активная проводимость гетеродинного контура на резонансной нижней
частоте:
В качестве VT2 и VT3 использую транзисторы ГТ308В.
Принимаю начальный ток коллектора транзистора гетеродина VT3 равным 1мА.
Записываю основные характеристики транзистора ГТ308В для частоты 1МГц и тока коллектора 1мА:
; ; ; ; ;
;
; ; ;
4. Расчёт режима работы гетеродина
Принимаю для VT2 и VT3
и буду полагать проводимость прямой
передачи VT3:
.
Коэффициент включения базы VT2 к
гетеродинному контуру:
Напряжение отсечки ГТ308В
, при этом
Средняя частота гетеродина:
МГц
Фазовый угол проводимости прямой передачи:
Напряжение в исходной рабочей точке м/у Б и Э:
Принимаю стабилизированное напряжение
, а
.
Выбираю R10=470 Ом, тогда
Ёмкость конденсатора фильтра:
Выбираю С19=0,068мкФ.
Ток делителя:
.
Выбираю R13=510 Ом.
Выбираю С12=0,068мкФ.
Выбираю R12=1,8кОм.
Выбираю R11=7,5кОм.
Коэффициент нестабильности тока коллектора:
Т.к. коэффициент нестабильности не больше 5, то это значение вполне
приемлемо.
Выбираю С20=0,018мкФ.
Индуктивность катушки связи:
Буду считать амплитуду на выходе гетеродина
, тогда коэффициент связи м/у
катушками:
k выполним в многослойных катушках, применяемых в данном диапазоне.
Режим работы преобразователя выбираю таким же как и у гетеродина, тогда:
R13=R8=510 Ом
R12=R7=1,8кОм
R11=R6=7,5кОм
R9=R10=470 Ом
Но минимальная частота в данном случае будет меньше в
раза. Во столько же раз должны быть
больше ёмкости следующих конденсаторов, чем соответствующие им в гетеродине:
Прямая проводимость смесителя:
Средняя полоса пропускания ПФ1П-023 составляет 9,75кГц, а входная
проводимость
и q=0,33.
Необходимая полоса пропускания коллекторного согласующего фильтра:
Эквивалентное затухание этого фильтра должно быть:
Эквивалентная ёмкость этого контура:
Считаю ёмкость монтажа равной ёмкости катушки и равной 5пФ, тогда:
Выбираю С17=620пФ.
Индуктивность контурной катушки:
При собственном затухании 0,015 его активная резонансная проводимость
будет:
Коэффициенты включения:
Принимаю p1=1.
Коэффициент преобразования каскада:
Суммарный ток питания преобразователя и гетеродина, т.е. коллекторный ток
VT4:
В качестве VT4 выбираю МП41А с максимальным током коллектора 50мА.
Напряжение стабилизации:
Для МП41А
при напряжении КЭ 0 и -5 вольт, таким же его можно считать и
для напряжения КЭ 2В.
В качестве стабилизирующего выбираю диод Д101 для которого
1,2В и
.
Выбираю R15=270 Ом.
Выбираю рабочую точку диода
Выбираю R14=24кОм.
Выбираю С21=0,68мкФ.
Т.к. выходная проводимость ПФ1П-023 0,417мСм, а входная проводимость УПЧ1 на ГТ308В 0,5мСм, то выбираю согласующее сопротивление R16=390 Ом.
. Расчет УПЧ1 и УПЧ2
Параметры УПЧ1 и УПЧ2 выбираю полностью одинаковыми, за исключением коэффициента включения УПЧ2 к детектору.
В качестве селективной системы выбираю два связных контура при критической связи.
Требуется полоса пропускания каждого УПЧ 9кГц, при промежуточной частоте 465кГц. Нагрузкой служат два детектора с сопротивлением переменному сигналу 4кОм каждый. Так же необходимо ослабление соседнего канала более 6дБ при расстройке 9кГц.
Рабочая точка VT5 и VT6 их параметры в рабочей точке:
; ; ; ; ;;
; ; ;
